Номер по Госреестру СИ: 95201-25
95201-25 Пробники напряжения для проведения специальных исследований
(ПН-2СИ)
Назначение средства измерений:
Пробники напряжения для проведения специальных исследований ПН-2СИ (далее -пробники) предназначены (совместно с измерительными приемниками, анализаторами спектра и вольтметрами селективными с входным сопротивлением 50 Ом) для измерений напряжения переменного тока в токопроводящих линиях при выполнении специальных исследований.
Внешний вид.
Пробники напряжения для проведения специальных исследований
Рисунок № 1
Общие сведения
Дата публикации - 17.04.2025
Срок свидетельства - 15.04.2030
Номер записи - 196975
ID в реестре СИ - 1425012
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Технологии защиты информации" (ООО "Тех ЗИ")
Страна - РОССИЯ
Населенный пункт - Московская область, г. Королев
Уведомление о начале осуществления предпринимательской деятельности -
После предварительного распознавания графических файлов с описаниями типов СИ появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№740 от 2025.04.15 Об утверждении типов средств измерений (15)
№740 от 2025.04.15 Об утверждении типов средств измерений
Наличие аналогов СИ: Пробники напряжения для проведения специальных исследований (ПН-2СИ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Технологии защиты информации" (ООО "Тех ЗИ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
89911-23 04.09.2028 |
Антенны измерительные рамочные для проведения специсследований, ИРМА Общество с ограниченной ответственностью "Технологии защиты информации" (ООО "Тех ЗИ") (РОССИЯ Московская область, г. Королев) |
ОТ МП |
1 год |
|
95201-25 15.04.2030 |
Пробники напряжения для проведения специальных исследований, ПН-2СИ Общество с ограниченной ответственностью "Технологии защиты информации" (ООО "Тех ЗИ") (РОССИЯ Московская область, г. Королев) |
ОТ МП |
1 год |
Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Кто поверяет Пробники напряжения для проведения специальных исследований (ПН-2СИ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Пробники напряжения для проведения специальных исследований (ПН-2СИ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа наносится на титульный лист эксплуатационной документации типографским способом.Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2.3 «Использование ПН» документа РЭ 26.51.43.140-001-88922204-2019 «Пробники напряжения для проведения специальных исследований ПН-2СИ. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2^109 Гц»;
ТУ 26.51.43.140-001-88922204-2019 «Пробники напряжения для проведения специальных исследований ПН-2СИ. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Технологии защиты информации» (ООО «Тех ЗИ»)
Адрес юридического лица: 141090, Московская обл., г. Королев, мкр. Юбилейный, ул. Пионерская, д. 7/1, кв. 148
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
Принцип действия пробников основан на усилении входного напряжения, пропущенного через режекторный фильтр, настроенный на частоту 50 Гц, малошумящим широкополосным усилителем.
Конструктивно пробник состоит из корпуса, в котором помещён активный входной преобразователь и батарейный отсек. На корпусе расположены выключатель питания, входной и выходной разъёмы, индикаторы питания и перегрузки.
Пробники выпускаются в двух модификациях - модификация Н с несимметричным входом и модификация Д с симметричным входом.
Нанесение знака поверки на пробники не предусмотрено. Пломбирование пробников осуществляется бумажными наклейками на защитном экране, расположенном внутри корпуса. Серийный номер, идентифицирующий каждый экземпляр, наносится на наклейку на боковой стенке корпуса пробника в формате цифрового обозначения. Общий вид пробников, с указанием мест пломбирования и места нанесения серийного номера представлены на рисунках 1 и 2.
Место нанесения серийного номера

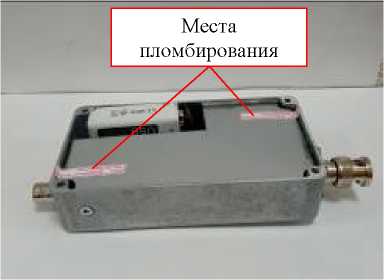

Рисунок 1 - Общий вид пробников модификации Н, с указанием мест пломбирования и места нанесения серийного номера
Места пломбирования
Место нанесения серийного номера
Рисунок 2 - Общий вид пробников модификации Д,
с указанием мест пломбирования и места нанесения серийного номера
Таблица 4 - Комплектность пробников
|
Наименование |
Обозначение |
Количество |
|
Пробник напряжения для проведения специальных исследований |
ПН-2СИ |
1 шт. |
|
Входной кабель |
- |
1 или 2 шт. |
|
Входной делитель 1:100 |
- |
1 или 2 шт. |
|
Элемент питания |
Крона |
1 экз. |
|
Руководство по эксплуатации |
РЭ 26.51.43.140-001 -88922204-2019 |
1 экз. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, кГ ц |
от 0,09 до 2000 |
|
Пределы допускаемого коэффициента калибровки, дБ |
от -20 до 15 |
|
Пределы допускаемой относительной погрешности коэффициента калибровки, дБ |
±1 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||
|
модификация Н |
модификация Д | |||
|
Максимальное входное напряжение переменного тока, мВ (СКЗ*), не менее | ||||
|
в диапазоне частот от 90 до 175 Гц |
560 |
680 | ||
|
в диапазоне частот свыше 175 до 350 Гц |
350 |
400 | ||
|
в диапазоне частот свыше 350 Гц до 1,5 МГц |
260 |
300 | ||
|
в диапазоне частот свыше 1,5 до 2 МГц |
200 |
240 | ||
|
Напряжение собственных шумов в полосе пропускания 1 Гц, мкВ, не более |
1 |
0,5 | ||
|
Габаритные размеры, мм, не более: | ||||
|
длина |
170 | |||
|
ширина |
75 | |||
|
высота |
40 | |||
|
Масса (без элемента питания), кг, не более |
0,3 | |||
|
Параметры электрического питания | ||||
|
напряжение постоянного тока, В |
9 | |||
|
Условия эксплуатации: | ||||
|
температура окружающего воздуха, °С |
от +15 до +40 | |||
|
относительная влажность окружающего воздуха, % |
от 30 до 85 | |||
|
атмосферное давление, кПа |
от 84 до 106,7 | |||
|
* среднеквадратическое значение | ||||
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
8000 |
