Номер по Госреестру СИ: 95195-25
95195-25 Тестеры динамического сопротивления контактов выключателей
(DCRT-200)
Назначение средства измерений:
Тестеры динамического сопротивления контактов выключателей DCRT-200 (далее -тестеры) предназначены для преобразований электрического сопротивления в напряжение постоянного тока.

Внешний вид.
Тестеры динамического сопротивления контактов выключателей
Рисунок № 1

Внешний вид.
Тестеры динамического сопротивления контактов выключателей
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом и на информационную табличку любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «Устройство и работа» документа 159.00.00.000 ПС «Тестер динамического сопротивления контактов выключателей DCRT-200. Паспорт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 года № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
ТУ 26.51.66-159-41770454-2024 «Тестер динамического сопротивления контактов выключателей DCRT-200. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «СКБ электротехнического приборостроения» (ООО «СКБ ЭП»)
ИНН 3812045829
Адрес юридического лица: 196605, г. Санкт-Петербург, вн.тер.г. Поселок Шушары, тер. Пулковское, ул. Кокколевская, д. 1, стр. 1, помещ. 42-Н
Изготовитель
Общество с ограниченной ответственностью «СКБ электротехнического приборостроения» (ООО «СКБ ЭП»)ИНН 3812045829
Адрес юридического лица: 196605, г. Санкт-Петербург, вн.тер.г. Поселок Шушары, тер. Пулковское, ул Кокколевская, д. 1, стр. 1, помещ. 42-Н
Адрес места осуществления деятельности: 664033, г. Иркутск, ул. Лермонтова, д. 130, оф. 226
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. № 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)
Принцип действия тестера основан на измерении переходного сопротивления главных дугогасительных контактов, изменяющегося в процессе коммутации выключателя, с последующим линейным преобразованием его в электрическое напряжение постоянного тока. Тестер измеряет электрическое сопротивление по четырехпроводной схеме. Измерительный ток, протекая через токовые зажимы измерительного кабеля тестера и измеряемое сопротивление, создает на нем падение напряжения, которое через потенциальные зажимы кабеля поступает на потенциальный вход преобразователя.
Конструктивно тестеры выполнены в виде блока, на лицевой панели которого расположены кнопка включения, функциональные кнопки управления, индикаторы и измерительные разъемы.
Заводской номер наносится на информационную табличку любым технологическим способом в виде буквенно-цифрового кода.
Общий вид тестеров с указанием места ограничения доступа к местам настройки (регулировки) представлен на рисунке 1. Вид сверху тестеров с указанием места нанесения знака поверки, места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 2. Знак поверки наносится на верхнюю часть корпуса тестеров в виде наклейки. Способ ограничения доступа к местам настройки - нанесение пломбы предприятия-изготовителя на верхний винт крепления передней панели.
Цвет корпуса и передней панели может отличаться от приведенного на рисунке.

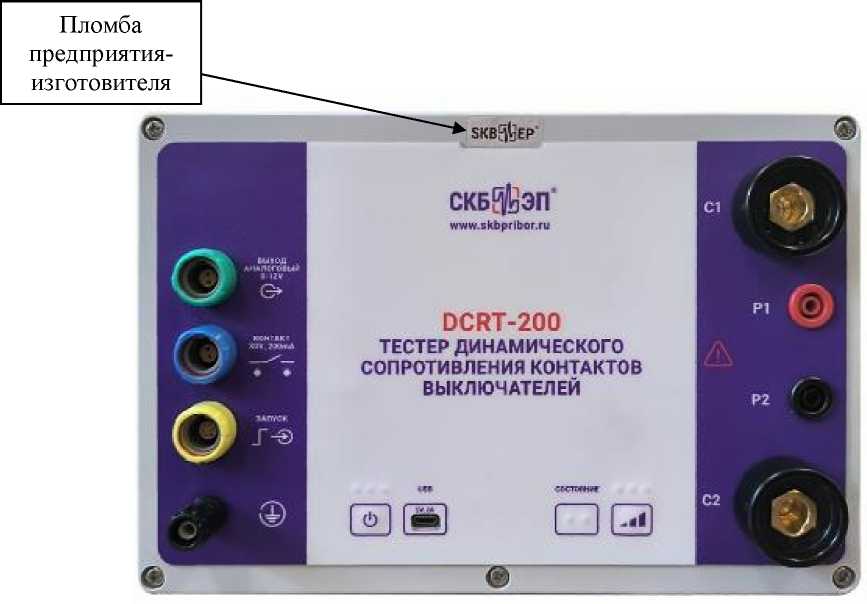

Рисунок 1 - Общий вид тестеров с указанием места ограничения доступа к местам настройки (регулировки)

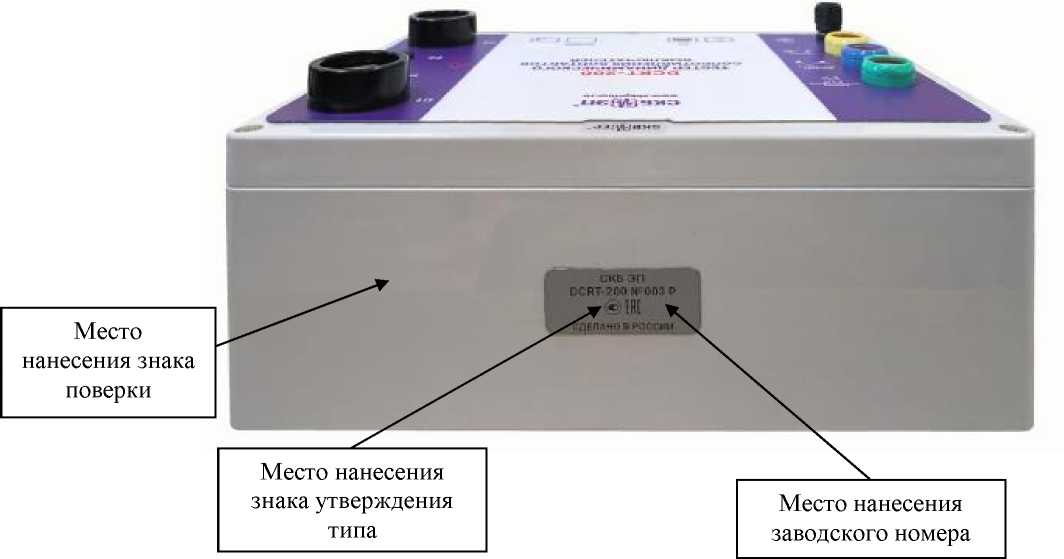

Рисунок 2 - Вид сверху тестеров с указанием места нанесения знака поверки, места нанесения знака утверждения типа, места нанесения заводского номера
Лист № 3
Всего листов 5
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Тестер динамического сопротивления контактов выключателей |
DCRT-200 |
1 шт. |
|
Паспорт |
159.00.00.000 ПС |
1 экз. |
|
Кабель выходного напряжения |
059.06.00.000 или 059.16.00.000 |
1 шт. |
|
Кабель токовый |
059.10.00.000 059.10.00.000-01 |
2 шт. |
|
Кабель потенциальный |
059.11.00.000 059.11.00.00-01 |
2 шт. |
|
Кабель контакта |
059.14.00.000 |
1 шт. |
|
Кабель запуска |
059.12.00.000 |
1 шт. |
|
Кабель управления |
058.05.00.000 058.05.00.000-01 |
2 шт. |
|
Провод заземления |
010.01.00.000 |
1 шт. |
|
Зарядное устройство |
- |
1 шт. |
|
Кабель micro USB A 2А |
- |
1 шт. |
|
Сумка для измерительного блока |
159.01.00.000 |
1 шт. |
|
Сумка |
126.06.00.000 |
1 шт. |
|
Крепление магнитное |
059.18.00.000 |
1 шт.* |
|
Блок аккумулятора |
025.20.04.000 |
1 шт.* |
|
* - по заказу. | ||
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Поддиапазоны преобразований электрического сопротивления, мкОм |
от 10 до 250 от 10 до 1000 от 10 до 4000 |
|
Сила измерительного тока при преобразовании электрического сопротивления, А, не более |
200 |
|
Зависимость выходного напряжения постоянного тока от электрического сопротивления |
Uвых RX • ^р |
|
Пределы допускаемой относительной основной погрешности преобразований электрического сопротивления в напряжение постоянного тока 5осн, % |
±[5 + 0'5 •(ГТ-1)] |
|
Коэффициент преобразований электрического сопротивления в напряжение постоянного тока, В/мкОм:
|
0,04 0,01 0,0025 |
|
Пределы допускаемой относительной дополнительной погрешности преобразований электрического сопротивления в напряжение постоянного тока в диапазоне рабочих температур, % |
±(2 • ^осн) |
|
Нормальные условия измерений:
|
от +15 до +25 до 80 от 84 до 106 (от 630 до 795) |
|
{/вых - выходное напряжение постоянного тока, В; Rx - преобразуемое электрическое сопротивление, мкОм; кр - коэффициент преобразования, В/мкОм. | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания |
Встроенный аккумулятор емкостью не менее 12000 мА/ч |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
240х162х110 |
|
Масса измерительного блока, кг, не более |
3,0 |
|
Масса в стандартной комплектации, кг, не более |
11,0 |
|
Условия эксплуатации:
|
от -20 до +50 до 90 от 84 до 106 (от 630 до 795) |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
2000 |
