Номер по Госреестру СИ: 93507-24
93507-24 Приборы контроля высоковольтных выключателей
(ПКВ/М15М)
Назначение средства измерений:
Приборы контроля высоковольтных выключателей ПКВ/М15М (далее - приборы) предназначены для измерений линейных и угловых перемещений, силы постоянного электрического тока и интервалов времени.
Внешний вид.
Приборы контроля высоковольтных выключателей
Рисунок № 1
Общие сведения
Дата публикации - 17.10.2024
Срок свидетельства - 17.10.2029
Номер записи - 195323
ID в реестре СИ - 1420567
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
-,
Производитель
Изготовитель - Общество с ограниченной ответственностью "СКБ электротехнического приборостроения" (ООО "СКБ ЭП")
Страна - РОССИЯ
Населенный пункт - г. Иркутск
Уведомление о начале осуществления предпринимательской деятельности -
Отчет V_30 представляет собой инструмент, позволяющий получить подробную информацию по поверкам по конкретной группе СИ. Отчет позволяет оперативно выделить лидеров рынка, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
В качестве входных данным может использоваться как готовый каталог групп СИ (более 10 тыс. групп, соствлен по справочникам и реестрам ФГИС АРШИН, есть возможность выбрать несколько групп СИ из списка), так и наименование группы СИ, заданное пользователем. Для построения отчета необходимо выбрать или ввести наименование интересующей группы средств измерений (или нескольких групп), год поиска и нажать кнопку "Далее".
Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок. Таблица состоит из 8 колонок по каждому типу СИ, относящемуся к выбранной группе средств измерений и содержит номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок (всего, первичных, периодических) и извещений, выполненных в указанном году.
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2488 от 2024.10.17 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Приборы контроля высоковольтных выключателей (ПКВ/М15М)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "СКБ электротехнического приборостроения" (ООО "СКБ ЭП")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
34283-07 10.03.2027 |
Приборы контроля высоковольтных выключателей, ПКВ/М7 Общество с ограниченной ответственностью "СКБ электротехнического приборостроения" (ООО "СКБ ЭП") (РОССИЯ г. Иркутск) |
ОТ МП |
1 год |
|
37381-08 11.04.2028 |
Микроомметры, МИКО-1 Общество с ограниченной ответственностью "СКБ электротехнического приборостроения" (ООО "СКБ ЭП") (РОССИЯ г. Иркутск) |
ОТ МП |
1 год |
|
51888-12 09.10.2027 |
Измерители электрического сопротивления Микромилликилоомметр, МИКО-2.3 Общество с ограниченной ответственностью "СКБ электротехнического приборостроения" (ООО "СКБ ЭП") (РОССИЯ г. Иркутск) |
ОТ МП |
1 год |
|
72766-18 16.10.2028 |
Миллиомметры, МИКО-7М, МИКО-8М, МИКО-9 Измеритель сопротивления обмоток Общество с ограниченной ответственностью "СКБ электротехнического приборостроения" (ООО "СКБ ЭП") (РОССИЯ г. Иркутск) |
ОТ МП |
3 года |
|
93507-24 17.10.2029 |
Приборы контроля высоковольтных выключателей, ПКВ/М15М Общество с ограниченной ответственностью "СКБ электротехнического приборостроения" (ООО "СКБ ЭП") (РОССИЯ г. Иркутск) |
ОТ МП |
1 год |
|
95195-25 15.04.2030 |
Тестеры динамического сопротивления контактов выключателей, DCRT-200 Общество с ограниченной ответственностью "СКБ электротехнического приборостроения" (ООО "СКБ ЭП") (РОССИЯ г. Иркутск) |
ОТ МП |
1 год |
Отчет. Количество средств измерений собственника по группам измерений и производителям
Цель отчета:Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.
Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.
Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.
Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.
Кто поверяет Приборы контроля высоковольтных выключателей (ПКВ/М15М)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "СКБ ЭП" (РОСС RU.0001.310201) | 3 | 3 | 3 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Приборы контроля высоковольтных выключателей (ПКВ/М15М)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) состоит из внешнего и встроенного ПО.
Внешнее ПО устанавливается на персональный компьютер и предназначено для считывания с приборов результатов измерений силы постоянного тока. Используется только при проведении поверки приборов.
Встроенное ПО состоит из двух частей: метрологически значимого ПО и системного
ПО.
Метрологически значимое ПО обеспечивает приём, обработку и хранение информации в энергонезависимой памяти приборов. Метрологически выполнено отдельной службой, независящей от системного ПО, на предприятии-изготовителе и не подлежит изменению в ходе
измерительной
значимое ПО
устанавливается
эксплуатации.
Системное ПО выполняет функции управления, сбора данных, вывода информации на дисплей. Системное ПО не вносит изменения в измерительную информацию.
Идентификационные данные встроенного ПО представлены в таблицах 1 и 2.
Таблица 1 -
ПО
данные
значимого
|
Идентификационные данные ПО |
Значение |
|
Идентификационное наименование ПО |
СКБ158.00.00.000ПО |
|
Номер версии (идентификационный номер) ПО |
1.0.хх.хх |
Таблица 2 -
значимого внешнего ПО
данные
|
Идентификационные данные ПО |
Значение |
|
Идентификационное наименование ПО |
util-cal |
|
Номер версии (идентификационный номер) ПО |
ver.1.1.х |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист формуляра и руководства по эксплуатации типографским способом и на маркировочную табличку любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование прибора» документа 158.00.00.000 РЭ «Прибор контроля высоковольтных выключателей ПКВ/М15М. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482 «Об утверждении государственной поверочной схемы для средств измерений плоского угла»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 1^10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 года № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ТУ 26.51.66-158-41770454-2024 Прибор контроля высоковольтных выключателей ПКВ/М15М. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «СКБ электротехнического приборостроения» (ООО «СКБ ЭП»)
ИНН 3812045829
Юридический адрес:196605, г. Санкт-Петербург, вн. тер. г. п. Шушары, тер. Пулковское, ул. Кокколевская, д. 1, стр. 1, помещ. 42-Н
Телефон: +7 (812) 500-25-48
Web-сайт: www.skbpribor.ru; скбэп.рф
E-mail: skb@skbpribor.ru
Изготовитель
Общество с ограниченной ответственностью «СКБ электротехнического приборостроения» (ООО «СКБ ЭП»)ИНН 3812045829
Юридический адрес: 196605, г. Санкт-Петербург, вн. тер. г. п. Шушары, тер. Пулковское, ул. Кокколевская, д. 1, стр. 1, помещ. 42-Н
Адрес осуществления деятельности: 664033, г. Иркутск, ул. Лермонтова, д. 130, оф. 226
Телефон: +7 (812) 500-25-48
Web-сайт: www.skbpribor.ru; скбэп.рф
E-mail: skb@skbpribor.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20
Телефон/факс: (8412) 49-82-65
Е-mail: info@penzacsm.ru
Web-сайт: www.penzacsm.ru
Правообладатель
Общество с ограниченной ответственностью «СКБ электротехнического приборостроения» (ООО «СКБ ЭП»)ИНН 3812045829
Юридический адрес:196605, г. Санкт-Петербург, вн. тер. г. п. Шушары, тер. Пулковское, ул. Кокколевская, д. 1, стр. 1, помещ. 42-Н
Телефон: +7 (812) 500-25-48
Web-сайт: www.skbpribor.ru; скбэп.рф
E-mail: skb@skbpribor.ru
Приборы предназначены для проверки технического состояния высоковольтных выключателей, выведенных из-под высокого электрического напряжения при плановых проверках и ремонте, а также при проведении ресурсных испытаний при выпуске из производства.
Приборы предназначены для применения на предприятиях электроэнергетики и других предприятиях, эксплуатирующих высоковольтное коммутационное оборудование.
Принцип действия приборов основан на преобразовании сигналов от внешних датчиков, их обработки и визуализации на встроенном дисплее, осуществления интерфейса пользователя и связи с персональным компьютером.
Конструктивно приборы состоят из измерительного блока, в дополнение к которому по заказу могут поставляться датчик линейного перемещения (ДП12) с измерительными стержнями, датчик углового перемещения (ДП21), а также комплект соединительных кабелей.
Приборы имеют один канал измерений линейных и угловых перемещений, три канала измерений интервалов времени и два канала измерений силы постоянного электрического тока.
Питание приборов осуществляется от встроенного аккумулятора.
Пломбирование приборов от несанкционированного доступа осуществляется с помощью наклейки.
Знак поверки наносится на заднюю панель прибора.
Заводской номер в виде цифро-буквенного обозначения, состоящего из трех арабских цифр и буквы латинского алфавита наносится на информационную табличку, расположенную на задней панели прибора.

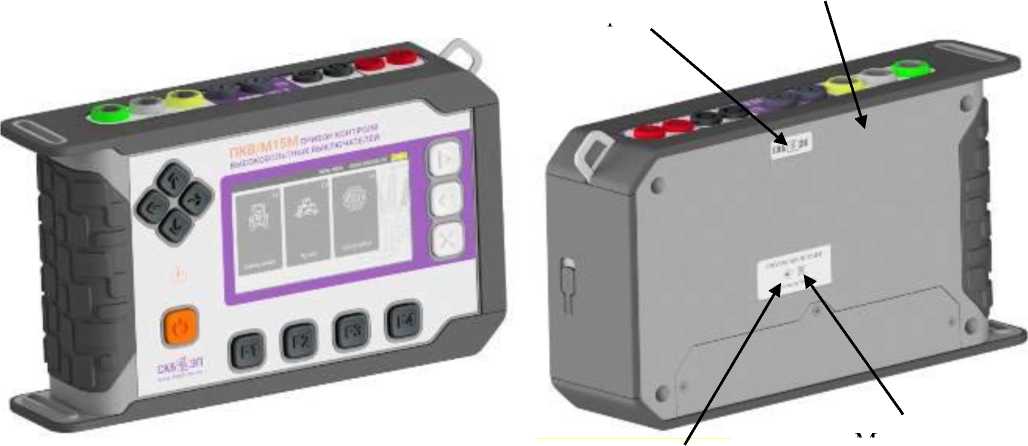

Общий вид приборов с указанием мест нанесения знака утверждения типа, заводского номера и мест пломбировки приведён на рисунке 1. Цвета корпуса и кнопок могут отличаться от приведенных на рисунке 1.
Место нанесения знака поверки
Место
пломбировки
Место
нанесения
Место нанесения знака утверждения типа
заводского номера
Рисунок 1 - Общий вид приборов с указанием мест нанесения знака утверждения типа, заводского номера и мест пломбировки
Комплектность приведена в таблице 5.
Таблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Измерительный блок ПКВ/М15М |
058.00.00.000 |
1 шт. |
|
Зарядное устройство |
- |
1 шт. |
|
Датчик линейного перемещения ДП12 |
012.00.00.000 |
1 шт.* |
|
Датчик углового перемещения ДП21 |
009.00.00.000 |
1 шт.* |
|
Стержень измерительный 700 мм |
012.03.00.000-02 |
1 шт.* |
|
Стержень измерительный 1000 мм |
012.03.00.000 |
1 шт.* |
|
Стержень измерительный 550 мм |
012.03.00.000-01 |
1 шт.* |
|
Кабель датчика |
053.08.00.000 |
1 шт.* |
|
Разветвитель кабелей полюсов |
058.04.00.000 |
1 шт. |
|
Кабель управления |
058.05.00.000/-01 |
2 шт. |
|
Кабели полюсов |
058.09.00.000/-01/-02/-03 |
6 шт. |
|
Удлинители кабелей полюсов |
058.07.00.000/-01/-02/-03 |
6 шт.* |
|
Разветвитель общего кабеля |
058.06.00.000 |
1 шт. |
|
Кабель USBА-USB Type-С |
- |
1 шт. |
|
Предохранитель Т6,3 А |
- |
2 шт. |
|
Ремень |
058.16.00.000 |
1 шт. |
|
Сумка |
126.06.00.000 |
1 шт. |
|
Комплект крепежных приспособлений для выключателей |
- |
1 шт.* |
|
Дополнительный аккумулятор |
058.10.00.000 |
1 шт.* |
|
Руководство по эксплуатации |
158.00.00.000 РЭ |
1 экз. |
|
Формуляр |
158.00.00.000 ФО |
1 экз. |
|
Датчик ДП12. Паспорт |
012.00.00.000 ПС |
1 экз.* |
|
Датчик ДП21. Паспорт |
009.00.00.000 ПС |
1 экз.* |
|
Примечание: * по заказу | ||
представлены в таблицах 3 и 4 соответственно.
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений линейных перемещений, мм 1) |
от 1 до 500 от 1 до 600 от 1 до 900 |
|
Пределы допускаемой абсолютной погрешности измерений линейных перемещений, мм |
±1 |
|
Диапазон измерений угловых перемещений 2) |
от 0,09° до 360° |
|
Пределы допускаемой абсолютной погрешности измерений угловых перемещений |
±0,56° |
|
Диапазон измерений силы постоянного электрического тока, А |
от -20 до +20 |
|
Пределы допускаемой абсолютной погрешности измерений силы постоянного электрического тока, А |
±(0,1+0,005-|Ix|) 3) |
|
Диапазон измерений интервалов времени, мс |
от 0,1 до 10 000 |
|
Пределы допускаемой абсолютной погрешности измерений интервалов времени, с |
±10-4^(1+tx) 4) |
|
Примечания:
| |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Дискретность измерений интервалов времени, мс |
0,1 |
|
Дискретность измерений угловых перемещений |
0,09° |
|
Дискретность измерений линейных перемещений, мм |
0,5 |
|
Габаритные размеры измерительного блока (длинахширинахвысота), мм, не более |
250x150x60 |
|
Масса, кг, не более:
|
1,3 4 |
|
Условия эксплуатации:
|
от -20 до +55 95 от 84 до 106 (от 630 до 795) |
