Назначение средства измерений:
Измерители газоаналитические оптоволоконные БСГ (далее по тексту - БСГ) предназначены для измерений объёмной доли метана, этилена, этана, ацетилена, аммиака, кислорода, оксида углерода, диоксида углерода, сероводорода, фтороводорода и сигнализации о наличии этих газов в местах мониторинга: в вытяжных свечах подземных переходов магистральных газопроводов через железные и автомобильные дороги, над засыпной термоизоляцией изотермических резервуаров хранения СПГ, в экранно-вакуумной теплоизоляции криогенных трубопроводов.
Внешний вид.
Измерители газоаналитические оптоволоконные
Рисунок № 1
Внешний вид.
Измерители газоаналитические оптоволоконные
Рисунок № 2
Внешний вид.
Измерители газоаналитические оптоволоконные
Рисунок № 3
Общие сведения
Дата публикации - 15.09.2025
Срок свидетельства - 15.04.2030
Номер записи - 196964
ID в реестре СИ - 1425001
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "ОптоМониторинг" (ООО "ОптоМониторинг")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Отчет формирует список типов СИ, сроки действия сертификатов на которые истекает в ближайшие 2 года.
При формировании списка есть возможность применить фильтр по видам измерений или искать по всем типам Си реестра ФГИС АРШИН.
Красным цветом выделяются типы СИ по которым возможность продления уже невозможна (менее 40 дней до окончания срока).
По каждому типу СИ (если есть возможность) дополнительно из описаний типа выводятся контактные данные изготовителя, испытательного центра и заявителя испытаний.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№740 от 2025.04.15 Об утверждении типов средств измерений (15)
№740 от 2025.04.15 Об утверждении типов средств измерений
№1970 от 2025.09.15 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (7)
Наличие аналогов СИ: Измерители газоаналитические оптоволоконные (БСГ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ОптоМониторинг" (ООО "ОптоМониторинг")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
86920-22 28.09.2027 |
Измерители концентрации метана оптоволоконные многоканальные, БСМ Общество с ограниченной ответственностью "ОптоМониторинг" (ООО "ОптоМониторинг") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95190-25 15.04.2030 |
Измерители газоаналитические оптоволоконные, БСГ Общество с ограниченной ответственностью "ОптоМониторинг" (ООО "ОптоМониторинг") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Отчет "Госы VS частники" показывает в динамике по годам пропорцию в распределении поверок между частными и государственными организациями.
Предварительная сортировка организаций с государственной формой собственности осуществлялась по вхождениям таких ключевых слов, как: фгуп, гбу, казен, российск, муницип и др (более 24 ключевых словосочетаний).
Заявленное количество организаций-поверителей - более 3800 шт., но при этом из реальное значение не превышает и 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Бесплатный
Кто поверяет Измерители газоаналитические оптоволоконные (БСГ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Измерители газоаналитические оптоволоконные (БСГ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) БСГ состоит из встроенной части ПО и автономной части ПО (пользовательское ПО). Метрологически значимым является только встроенное ПО, которое устанавливается на предприятии-изготовителе во время производственного цикла.
Автономное ПО «SITBSG» поставляется в комплекте с БСГ и предназначено для конфигурации и проведения измерений, а также реализации следующих функций: обработки данных, управления данными, отображения данных (в т.ч. с использованием локальных и глобальных сетей), диагностики неисправностей, техобслуживания, аутентификации и регистрации пользователя.
Влияние встроенного ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Автономное ПО «SITBSG» не влияет на метрологические характеристики БСГ, поскольку не производит вычисления и оперирует цифровыми данными, полученными от встроенного ПО БСГ.
Уровень защиты встроенного ПО «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Встроенное ПО |
Пользовательское ПО | |
|
Идентификационное наименование ПО |
SITATBSG |
SITBSG |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.0 |
не ниже 1.0.0 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и паспорта типографским способом или методом штемпелевания, а также на корпус блока опроса БСГ при помощи наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в п. 1.1.6 «Устройство и работа» документа 2651.14129298.216000.00РЭ «Измерители газоаналитические оптоволоконные БСГ. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 31.12.2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ 26.51.53-216-14129298-2024 «Измерители газоаналитические оптоволоконные БСГ. Технические условия»
Правообладатель
Общество с ограниченной ответственностью «ОптоМониторинг» (ООО «ОптоМониторинг»)
ИНН 7709410923
Юридический адрес: 119607, г. Москва, вн. тер. г. муниципальный округ Раменки, б-р Раменский, д. 1
Телефон: +7 (495) 252-90-10
E-mail: info@optomonitoring.ru
Web-сайт: optomonitoring.ru
Изготовитель
Общество с ограниченной ответственностью «ОптоМониторинг»
(ООО «ОптоМониторинг»)
ИНН 7709410923
Юридический адрес: 119607, г. Москва, вн. тер. г. муниципальный округ Раменки, б-р Раменский, д. 1
Адрес места осуществления деятельности: 129515, г. Москва, ул. Академика Королева д. 6, к. 1
Телефон: +7 (495) 252-90-10
E-mail: info@optomonitoring.ru
Web-сайт: optomonitoring.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2
Телефон: + 7 (495) 481-33-80
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Общество с ограниченной ответственностью «ОптоМониторинг» (ООО «ОптоМониторинг»)
ИНН 7709410923
Юридический адрес: 119607, г. Москва, вн. тер. г. муниципальный округ Раменки, б-р Раменский, д. 1
Телефон: +7 (495) 252-90-10
E-mail: info@optomonitoring.ru
Web-сайт: optomonitoring.ru
Конструктивно БСГ состоит из блока опроса и двух измерительных каналов, к которым осуществляется подключение сигнализаторов газа (далее по тексту - СГ) - до 6 шт. на каждый измерительный канал, которые подключаются к блоку опроса посредством волоконно-оптического кабеля. В корпусе блока опроса размещены: модуль лазера (лазер со схемой управления), реперная кювета, платы фотоприёмников, модуль АЦП (аналогоцифровой преобразователь) - ЦАП (цифро-аналоговый преобразователь), вычислительное ядро, оптические выходы и входы.
Принцип действия: вычислительное ядро блока опроса посредством ЦАП задает на выходе лазера импульс нужной формы. Сформированный лазерный импульс делится и по оптическому волокну отправляется в оптические выходы и в реперную кювету. Часть лазерного импульса, прошедшая через реперную кювету, попадает на фотоприёмник реперной кюветы, где посредством АЦП оцифровывается и попадает в вычислительное ядро блока опроса для дальнейшей корректировки формирования лазерного излучения.
Часть лазерного импульса, прошедшая через оптический выход, через волоконно-оптический кабель (поставляется отдельно; длина определяется проектом, в котором применяется БСГ, и не может превышать 50000 м в один конец) попадает в СГ для определения объемной доли газа в них.
Из СГ лазерное излучение через волоконно-оптический кабель попадает на оптические входы БСГ, далее - на плату фотоприемников, затем посредством АЦП оцифровывается и попадает в вычислительное ядро блока опроса для определения объемной доли газа в СГ. Полученный результат расчета концентрации газа из вычислительного ядра блока опроса по стандартным протоколам передачи данных поступает в линию связи для передачи на сервер расчетов системы мониторинга протяженных объектов (СМПО) или/и в систему линейной телемеханики и систему обнаружения утечек (СОУ). В качестве линии связи используются «темные» волокна оптического кабеля, соединяющего блоки опроса БСГ и СГ. При этом допускается использовать «темные» волокна этого оптического кабеля и для передачи данных других систем (например, телемеханики, связи и др.).
Общий вид компонентов БСГ представлен на рисунках 1 - 3.
Пломбирование БСГ обеспечивается путем нанесения наклейки на лицевую и тыльную сторону блока опроса и представлено на рисунках 1 - 2.
Нанесение знака поверки на БСГ не предусмотрено.
Заводской номер, однозначно идентифицирующий экземпляр средства измерений присваивается по номеру блока опроса, наносится на маркировочную табличку штамповкой и имеет цифровое обозначение. Сведения о заводских номерах СГ, входящих в состав средства измерений, указываются в паспорте и непосредственно на корпусе СГ на маркировочной табличке печатным способом или штамповкой, или гравировкой и имеют цифровое обозначение.

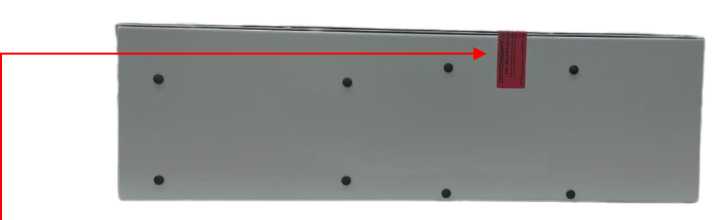

1 - Общий вид блока
опроса БСГ (тыльная сторона)
место нанесения знака утверждения
место пломбирования корпуса
место нанесения заводского номера

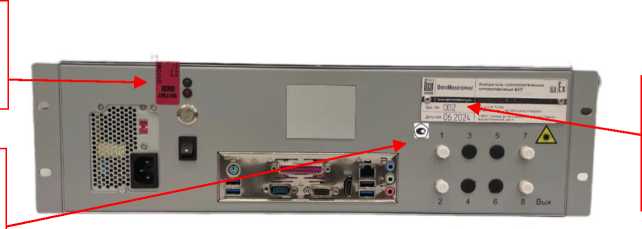

Рисунок 2 - Общий вид блока опроса БСГ (лицевая сторона)
типа

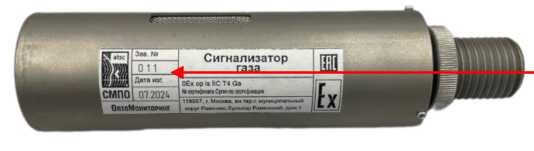

Рисунок 3 - Общий вид сигнализатора газа
