Номер по Госреестру СИ: 86920-22
86920-22 Измерители концентрации метана оптоволоконные многоканальные
(БСМ)
Назначение средства измерений:
Измерители концентрации метана оптоволоконные многоканальные БСМ (далее по тексту - измерители или БСМ) предназначены измерения объёмной доли метана и сигнализации о наличии метана в вытяжных свечах подземных переходов магистральных газопроводов через железные и автомобильные дороги, над засыпной термоизоляцией изотермических резервуаров хранения СПГ, в экранно-вакуумной теплоизоляции криогенных трубопроводов и т.д.
Внешний вид.
Измерители концентрации метана оптоволоконные многоканальные
Рисунок № 1
Внешний вид.
Измерители концентрации метана оптоволоконные многоканальные
Рисунок № 2
Внешний вид.
Измерители концентрации метана оптоволоконные многоканальные
Рисунок № 3
Внешний вид.
Измерители концентрации метана оптоволоконные многоканальные
Рисунок № 4
Общие сведения
Дата публикации - 30.09.2022
Срок свидетельства - 28.09.2027
Номер записи - 188930
ID в реестре СИ - 1402426
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
БСМ,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ОптоМониторинг" (ООО "ОптоМониторинг")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 3
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 365 дн.
Приказы РСТ, где упоминается данный тип СИ
№2406 от 2022.09.28 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Измерители концентрации метана оптоволоконные многоканальные (БСМ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ОптоМониторинг" (ООО "ОптоМониторинг")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
86920-22 28.09.2027 |
Измерители концентрации метана оптоволоконные многоканальные, БСМ Общество с ограниченной ответственностью "ОптоМониторинг" (ООО "ОптоМониторинг") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения актуальности информации и читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за последние 6 месяцев.
Кто поверяет Измерители концентрации метана оптоволоконные многоканальные (БСМ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 3 | 3 | 0 | 0 | 3 | 3 | 0 |
Стоимость поверки Измерители концентрации метана оптоволоконные многоканальные (БСМ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) БСМ состоит из встроенной части ПО и автономной части ПО «SITGasAnalyser».
Метрологически значимым является только встроенное ПО, которое устанавливается на предприятии-изготовителе во время производственного цикла. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия, что соответствует уровню защиты «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014. Метрологические характеристики системы оценены с учетом влияния на них ПО.
Идентификационные данные встроенного ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SITGasAnalyser |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
4279d6e0cd0b72532d81007c35c3a36b |
|
Алгоритм вычисления цифрового идентификатора ПО |
md5 |
Автономное ПО «SITGasAnalyser» поставляется в комплекте с БСМ и предназначено для конфигурации и проведения измерений, а также реализации следующих функций: обработки данных, управления данными, отображения данных (в т.ч. с использованием локальных и глобальных сетей), диагностики неисправностей, техобслуживания, аутентификации и регистрации пользователя.
Влияние встроенного ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Автономное ПО «SITGasAnalyserControl» не влияет на метрологические характеристики БСМ, поскольку не производит вычисления и оперирует цифровыми данными, полученными от БСМ.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации (в правом верхнем углу) и паспорта типографским способом или методом штемпелевания, а также на корпус блока опроса БСМ при помощи наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям концентрации метана оптоволоконным многоканальным БСМПриказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ТУ 26.51.53-213-14129298-2018 «Измерители концентрации метана оптоволоконные многоканальные БСМ. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «ОптоМониторинг» (ООО «ОптоМониторинг»)
ИНН 7709410923
Адрес: 117312, г. Москва, ул. Вавилова, дом 47А, эт. 2, пом. V, ком. 2 Телефон: +7 (495) 252-90-10
E-mail: info@optomonitoring.ru
Web-сайт: optomonitoring.ru
Изготовитель
Общество с ограниченной ответственностью «ОптоМониторинг» (ООО «ОптоМониторинг»)ИНН 7709410923
Адрес: 117312, г. Москва, ул. Вавилова, дом 47А, эт. 2, пом. V, ком. 2 Телефон: +7 (495) 252-90-10
E-mail: info@optomonitoring.ru
Web-сайт: optomonitoring.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)ИНН 5029124262
Адрес: 119415, г. Москва, пр-т Вернадского, д. 41, стр. 1, пом. I, комн. 28 Телефон: +7 (495) 481-33-80
E-mail: info@prommashtest.ru
Правообладатель
Общество с ограниченной ответственностью «ОптоМониторинг» (ООО «ОптоМониторинг»)ИНН 7709410923
Адрес: 117312, г. Москва, ул. Вавилова, дом 47А, эт. 2, пом. V, ком. 2 Телефон: +7 (495) 252-90-10
E-mail: info@optomonitoring.ru
Web-сайт: optomonitoring.ru
Конструктивно БСМ состоит из блока опроса и сигнализаторов метана (каналов) -до 10 шт., которые подключаются к блоку опроса посредством волоконно-оптического кабеля. В корпусе блока опроса размещены: модуль лазера (лазер со схемой управления), реперная кювета с платой фотоприёмника реперной кюветы, плата фотоприемников, модуль АЦП (аналого-цифровой преобразователь) - ЦАП (цифро-аналоговый преобразователь), вычислительное ядро, оптические выходы и входы.
Принцип действия: вычислительное ядро БСМ посредством ЦАП задает на лазер импульс нужной формы. Сформированный лазерный импульс делится и отправляется в оптический выход и в реперную кювету. Часть лазерного импульса, прошедшая через реперную кювету, попадает на фотоприёмник реперной кюветы, где посредством АЦП (аналого-цифровой преобразователь) оцифровывается и попадает в вычислительное ядро БСМ для дальнейшей корректировки формирования лазерного излучения.
Часть лазерного импульса, прошедшая через оптический выход, через волоконнооптический кабель (поставляется отдельно; длина определяется проектом, в котором применяется БСМ, и не может превышать 50 км в один конец) попадает в сигнализаторы метана для определения концентрации метана в них.
Из сигнализаторов метана лазерное излучение через волоконно-оптический кабель попадает на оптические входы БСМ, далее - на плату фотоприемников, затем посредством АЦП оцифровывается и попадает в вычислительное ядро БСМ для определения концентрации метана в сигнализаторах и дальнейшей передачи данных о концентрации на сервер расчетов СМПО.
Общий вид компонентов БСМ представлен на рисунках 1-3.
БСМ пломбируется на предприятии-изготовителе двумя пломбами в виде наклейки. Место установки пломб показано на рисунках 1-2.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт измерителей, в соответствии с действующим законодательством. Измерители имеют серийные номера, обеспечивающие идентификацию каждого экземпляра, номер наносится на маркировочную табличку ударным способом в виде цифрового обозначения (рисунок 4).

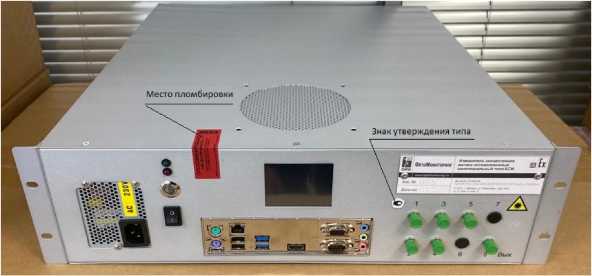

Рисунок 1 - Общий вид блока опроса БСМ (лицевая сторона)

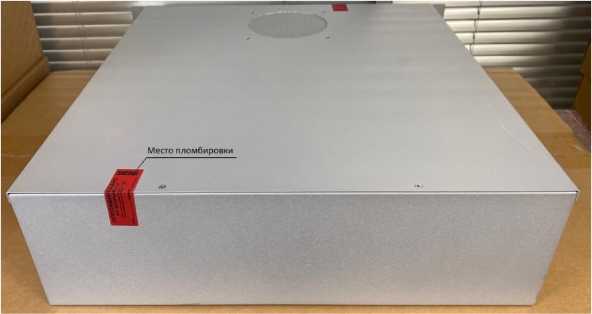

Рисунок 2 - Общий вид блока опроса БСМ (тыльная сторона)

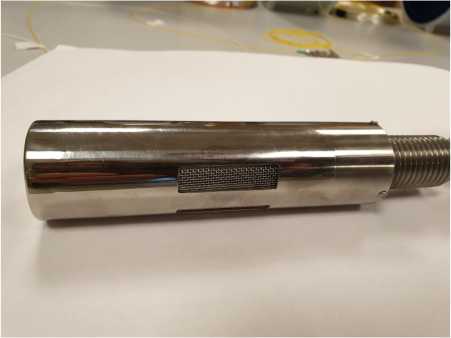

Рисунок 3 - Общий вид сигнализатора метана

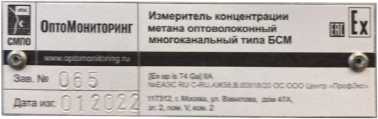

Рисунок 4 - Общий вид идентификационной таблички
Таблица 4 - Комплектность БСМ
|
Наименование |
Обозначение |
Количество |
|
Измеритель концентрации метана оптоволоконный многоканальный с установленным комплектом ПО |
БСМ |
1 шт. |
|
Руководство по эксплуатации |
4372.14129298.213000.00РЭ |
1 экз. |
|
Паспорт |
4372.14129298.213000.00ПС |
1 экз. |
|
Сигнализатор метана |
СМ |
от 1 до 10 шт. |
|
Волоконно-оптический кабель |
кд |
В соответствии с договором поставки |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений концентрации метана, % |
от 0,02 до 10 |
|
Пределы допускаемой абсолютной погрешности измерений концентрации | |
|
метана: | |
|
в диапазоне измерений от 0,02 до 2 включ., % |
±0,02 |
|
в диапазоне измерений св. 2 до 10, % |
±0,2 |
|
Время измерения концентрации, с, не более |
15 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных каналов, шт. |
от 1 до 10 |
|
Время установления рабочего режима, мин, не более |
10 |
|
Параметры электрического питания:
|
от 215 до 240 50 |
|
Номинальная потребляемая мощность, В^А. не более |
200 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более блока опроса (высота/ширина/длина) |
133/483/480 |
|
сигнализатора метана без крышки люка (диаметр/длина) |
50x205 |
|
Масса, кг, не более: | |
|
- блока опроса БСМ |
9,5 |
|
- сигнализатора метана без крышки люка |
1,5 |
|
- волоконно-оптического кабеля (длиной 1000 м) |
110 |
|
Рабочие условия эксплуатации блока опроса БСМ: | |
|
- температура окружающей среды, °С |
от 1 до 40 |
|
- относительная влажность воздуха, % |
до 80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Рабочие условия эксплуатации сигнализатора метана: | |
|
- температура окружающей среды, °С |
от минус 40 до 50 |
|
- относительная влажность воздуха, % |
до 100 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средняя наработка до отказа, ч, не менее |
90 000 |
|
Средний срок службы, лет, не менее |
20 |
