Номер по Госреестру СИ: 95152-25
95152-25 Комплекты оборудования когерентной оптической временной рефлектометрии
(Обозначение отсутствует)
Назначение средства измерений:
Комплекты оборудования когерентной оптической временной рефлектометрии (далее -комплекты оборудования) предназначены для мониторинга распределенных оптических потерь в волоконно-оптическом тракте лини связи с оптическими усилителями, измерений ослабления в одномодовых оптических волокнах и их соединениях и длины (расстояния) до мест неоднородностей.

Внешний вид.
Комплекты оборудования когерентной оптической временной рефлектометрии
Рисунок № 1

Внешний вид.
Комплекты оборудования когерентной оптической временной рефлектометрии
Рисунок № 2
Программное обеспечение
Программное обеспечение (далее - ПО), входящее в состав комплектов оборудования, выполняет функции установки параметров измерений, сбора и отображения измерительной информации на мониторе ПК в удобном для оператора виде. ПО разделено на метрологически значимую часть, которая записана в памяти микроконтроллера комплектов оборудования, и интерфейсную часть, которая запускается на ПК и служит для отображения, обработки и сохранения результатов измерений. Метрологически значимая часть ПО защищена от несанкционированного доступа путем пломбирования в области крепежных винтов корпуса.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
OTDR View |
|
Номер версии (идентификационный номер) ПО |
v1.1.3 и выше |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации комплектов оборудования печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе СНАБ.201113.007РЭ «Комплект оборудования когерентной оптической временной рефлектометрии. Руководство по эксплуатации», раздел 3 «Использование по назначению».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 6 августа 2024 г. № 1804 «Об утверждении государственной поверочной схемы для средств измерений длины и времени распространения сигнала в оптическом волокне, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем передачи информации»;
СНАБ.201113.007ТУ Комплект оборудования когерентной оптической временной рефлектометрии. Технические условия.
ПравообладательФедеральное государственное автономное образовательное учреждение высшего образования «Национальный исследовательский университет ИТМО» (Университет ИТМО)
ИНН 7813045547
Юридический адрес: 197101, г. Санкт-Петербург, Кронверкский пр-кт, д. 49, лит. А
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений» (ФГБУ «ВНИИОФИ»)ИНН 9729338933
Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Конструктивно комплекты оборудования выполнены в виде единого оптоэлектронного блока, скомпонованного из блоков генерации и приема оптического излучения, узла ввода оптического излучения и блока управления. Оптоэлектронный блок установлен в металлический корпус, предусматривающий возможность размещения в стандартных серверных стойках. На лицевой панели комплектов оборудования расположены оптические и электрические порты мониторинга со светодиодными индикаторами. Управление работой осуществляется с помощью персонального компьтера со специальным программным обеспечением через Ethernet-порт, расположенный на передней панели комплектов оборудования.
Принцип действия комплектов оборудования основан на зондировании волоконнооптической линии последовательностью коротких оптических импульсов и измерении параметров сигнала, отраженного от неоднородности, и сигнала обратного рассеяния, т.е. сигналов френелевского отражения и релеевского рассеяния. В результате обработки этих сигналов на мониторе управляющего персонального компьютера (далее - ПК) формируется рефлектограмма зондируемого световода, показывающая распределение ослабления по его длине и индицирующая наличие стыков и обрывов.
Серийный номер в виде обозначения, представляющего собой последовательность арабских цифр, наносится печатным способом на шильд, расположенный на передней панели корпуса комплектов оборудования.
Для ограничения доступа внутрь корпуса произведено его пломбирование методом нанесения пломбирущих наклеек на крепежные винты задней панели корпуса комплектов оборудования.
Нанесение знака поверки на комплекты оборудования не предусмотрено.
Общий вид комплектов оборудования, обозначение места нанесения маркировки и схема пломбировки от несанкционированного доступа представлены на рисунках 1-2.

Место нанесения серийного номера

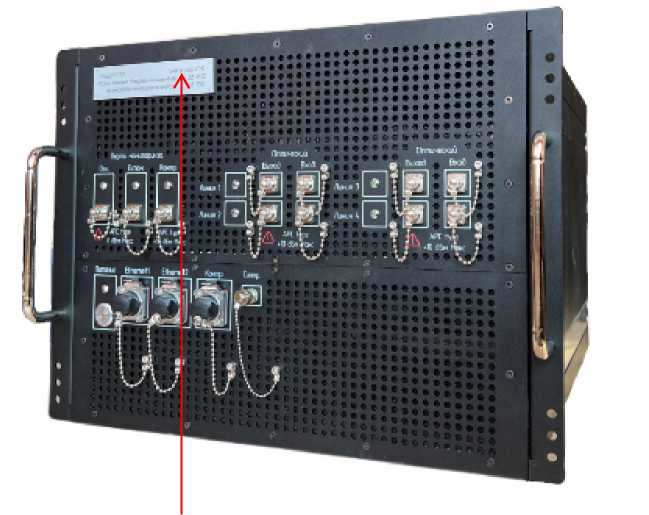

Рисунок 1 - Комплекты оборудования (передняя панель)

Место пломбирования

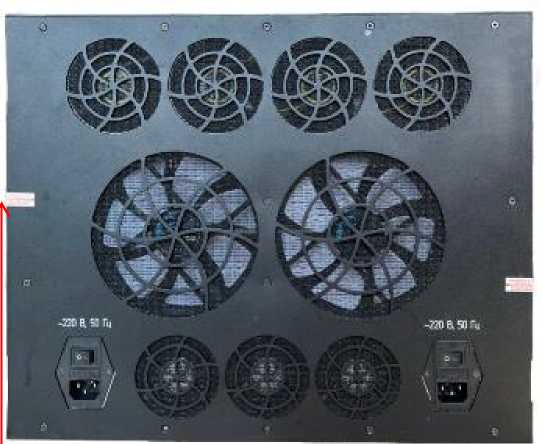

Рисунок 2 - Комплекты оборудования (задняя панель)
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Комплект оборудования когерентной оптической временной рефлектометрии в составе:
|
СНАБ.201113.007 СНАБ.433752.030 СНАБ.201112.012 СНАБ.203731.007 СНАБ.468323.001 СНАБ.203121.005 |
1 шт. |
|
Съемный модуль источников оптического излучения |
СНАБ.433752.031-01 |
1 шт. |
|
Съемный модуль источников оптического излучения |
СНАБ.433752.031-02 |
1 шт. |
|
Съемный модуль источников оптического излучения |
СНАБ.433752.031-03 |
1 шт. |
|
Съемный модуль источников оптического излучения |
СНАБ.433752.031-04 |
1 шт. |
|
Съемный модуль источников оптического излучения |
СНАБ.433752.031-05 |
1 шт. |
|
Паспорт |
СНАБ.201113.007ПС |
1 экз. |
|
CD-диск с документацией и программным обеспечением |
- |
1 шт. |
|
Руководство по эксплуатации |
СНАБ.201113.007РЭ |
1 шт. |
Таблица 2 - Метрологические характеристики комплектов оборудования
|
Наименование характеристики |
Значение |
|
Динамический диапазон измерений ослабления1), дБ, не менее (при усреднении 3 мин, длительности импульсов 10000 нс, по уровню 98 % от максимума шумов) |
23 |
|
Мертвая зона при измерении ослабления2), м, не более |
510 4) |
|
Мертвая зона при измерении положения неоднородности3^ м, не более |
510 4) |
|
Диапазоны измерений длины, м |
от 60 до 10000; от 60 до 25000; от 60 до 50000; от 60 до 100000; от 60 до 200000 |
|
Пределы допускаемой абсолютной погрешности измерений длины, м |
±10 |
|
Пределы допускаемой абсолютной погрешности измерений ослабления, дБ |
±(0,05-А) 5) |
| |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 200 до 240 |
|
- частота переменного тока, Г ц |
от 49,5 до 50,5 |
|
Габаритные размеры комплектов оборудования (длинахширинахвысота), мм, не более |
550х482х355,6 |
|
Масса, кг, не более |
45 |
|
Условия эксплуатации: - диапазон температуры окружающей среды, оС |
от 0 до +40 |
|
- относительная влажность воздуха, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
Рабочая длина волны, нм |
1550±20 |
|
Длительность импульсов, нс |
от 100 до 20000 |
