Номер по Госреестру СИ: 92900-24
92900-24 Преобразователь силы импульсного тока измерительный индукционный
(ПСИТИ-200/4418)
Назначение средства измерений:
Преобразователь силы импульсного тока измерительный индукционный ПСИТИ-200/4418 (далее - преобразователь) предназначен для бесконтактных измерений амплитудно-временных параметров импульсов силы тока с микросекундной и субмикросекундной длительностью фронта.
Внешний вид.
Преобразователь силы импульсного тока измерительный индукционный
Рисунок № 1
Общие сведения
Дата публикации - 03.12.2024
Срок свидетельства -
Номер записи - 194702
ID в реестре СИ - 1418181
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Федеральное государственное автономное образовательное учреждение высшего образования "Национальный исследовательский университет ИТМО" (Университет ИТМО)
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -
После предварительного распознавания графических файлов с описаниями типов СО появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1901 от 2024.08.15 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Преобразователь силы импульсного тока измерительный индукционный (ПСИТИ-200/4418)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Федеральное государственное автономное образовательное учреждение высшего образования "Национальный исследовательский университет ИТМО" (Университет ИТМО)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92900-24 |
Преобразователь силы импульсного тока измерительный индукционный, ПСИТИ-200/4418 Федеральное государственное автономное образовательное учреждение высшего образования "Национальный исследовательский университет ИТМО" (Университет ИТМО) (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
92901-24 |
Преобразователи силы импульсного тока измерительные индукционные, ПСИТИ-200/1423 Федеральное государственное автономное образовательное учреждение высшего образования "Национальный исследовательский университет ИТМО" (Университет ИТМО) (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
92902-24 |
Преобразователи импульсного электрического напряжения измерительные, ПИЭНИ-1, 0/А10 Федеральное государственное автономное образовательное учреждение высшего образования "Национальный исследовательский университет ИТМО" (Университет ИТМО) (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
92900-24 |
Преобразователь силы импульсного тока измерительный индукционный, ПСИТИ-200/4418 Федеральное государственное автономное образовательное учреждение высшего образования "Национальный исследовательский университет ИТМО" (Университет ИТМО) (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
92901-24 |
Преобразователи силы импульсного тока измерительные индукционные, ПСИТИ-200/1423 Федеральное государственное автономное образовательное учреждение высшего образования "Национальный исследовательский университет ИТМО" (Университет ИТМО) (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
92902-24 |
Преобразователи импульсного электрического напряжения измерительные, ПИЭНИ-1,0/А10 Федеральное государственное автономное образовательное учреждение высшего образования "Национальный исследовательский университет ИТМО" (Университет ИТМО) (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
95152-25 11.04.2030 |
Комплекты оборудования когерентной оптической временной рефлектометрии, Обозначение отсутствует Федеральное государственное автономное образовательное учреждение высшего образования "Национальный исследовательский университет ИТМО" (Университет ИТМО) (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за весь период ее работы на рынке. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Кто поверяет Преобразователь силы импульсного тока измерительный индукционный (ПСИТИ-200/4418)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Преобразователь силы импульсного тока измерительный индукционный (ПСИТИ-200/4418)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации СНАБ.411181.003 РЭ «Преобразователь силы импульсного тока измерительный индукционный ПСИТИ-200/4418. Раздел 2. Использование по назначению».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 8.644-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средства измерений силы импульсного тока молниевого разряда в диапазоне от 1 до 100 кА;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3463 «Об утверждении Государственной поверочной схемы для средств измерений импульсного электрического напряжения».
ПравообладательФедеральное государственное автономное образовательное учреждение высшего образования «Национальный исследовательский университет ИТМО» (Университет ИТМО)
ИНН 7813045547
Юридический адрес: 197101, г. Санкт-Петербург, пр-кт Кронверкский, д. 49, лит. А
Телефон/факс: (812) 480-0000
Web-сайт: https://itmo.ru/
Е-mail: od@itmo.ru
Изготовитель
Федеральное государственное автономное образовательное учреждение высшего образования «Национальный исследовательский университет ИТМО» (Университет ИТМО)ИНН 7813045547
Адрес: 197101, г. Санкт-Петербург, пр-кт Кронверкский, д. 49, лит. А Телефон/факс: (812) 480-0000
Web-сайт: https://itmo.ru/
Е-mail: od@itmo.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГБУ «ВНИИОФИ»)ИНН 9729338933
Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: 8 (495) 437-56-33
Факс 8 (495) 437-31-47
Web-сайт: www.vniiofi.ru
E-mail: vniiofi@vniiofi.ru
Правообладатель
Федеральное государственное автономное образовательное учреждение высшего образования «Национальный исследовательский университет ИТМО» (Университет ИТМО)ИНН 7813045547
Юридический адрес: 197101, г. Санкт-Петербург, пр-кт Кронверкский, д. 49, лит. А
Телефон/факс: (812) 480-0000
Web-сайт: https://itmo.ru/
Е-mail: od@itmo.ru
Принцип действия преобразователя основан на преобразовании формы импульсов силы тока с помощью бесконтактного трансформатора тока, первичную обмотку которого образует окружаемый токосъемником провод, а вторичная обмотка является измерительной обмоткой, в импульсы напряжения с целью регистрации и измерения их временных и амплитудных значений с помощью осциллографического регистратора.
Преобразователь состоит из токосъемника Pearson current monitor model 4418 и измерительного кабеля ИК.
Токосъемник Pearson current monitor model 4418 предназначен для первичного преобразования импульса силы тока в пропорциональный импульс напряжения без изменения временных характеристик. Токосъемник представляет собой тороидальный ферритовый магнитопровод, на котором намотана измерительная обмотка. Корпус токосъемника имеет неразборную конструкцию, что предотвращает возможность несанкционированного вмешательства в его работу, которое может привести к искажению результатов измерений. Выходное напряжение в измерительной обмотке токосъемника прямо пропорционально измеряемому току. Связь между напряжением в измерительной обмотке и измеряемым током характеризуется коэффициентом преобразования.
Измерительный кабель ИК предназначен для передачи, сформированных на выходе токосъемника импульсов электрического напряжения, для дальнейшей обработки на вход осциллографического регистратора. ИК представляет собой отрезок 50-омного коаксиального кабеля на концах которого смонтированы подсоединительные разъемы.
При работе в центральное отверстие токосъемника пропускается токопровод. При протекании по токопроводу исследуемых импульсов силы тока в измерительной обмотке токосъемника, за счет разности потенциалов на его концах, формируется электрический сигнал, амплитуда которого пропорциональна амплитудным значениям силы тока, а временные параметры соответствуют аналогичным параметрам воздействующего импульса. Зарегистрированный импульс напряжения с помощью подключенного измерительного кабеля передается на вход осциллографического регистратора для дальнейшей обработки.
Общий вид преобразователя с обозначением места нанесения маркировки представлен на рисунке 1.
Заводской номер преобразователя в виде цифрового обозначения (арабские цифры), нанесен методом цифровой печати на ламинированную табличку, закреплённую на лицевой поверхности корпуса токосъемника.
К преобразователям данного типа относится преобразователь силы импульсного тока измерительный индукционный ПСИТИ-200/4418 с заводским номером 01.
Пломбирование преобразователя не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
нанесения
к.
Место нанесения заводского номера
маркировки

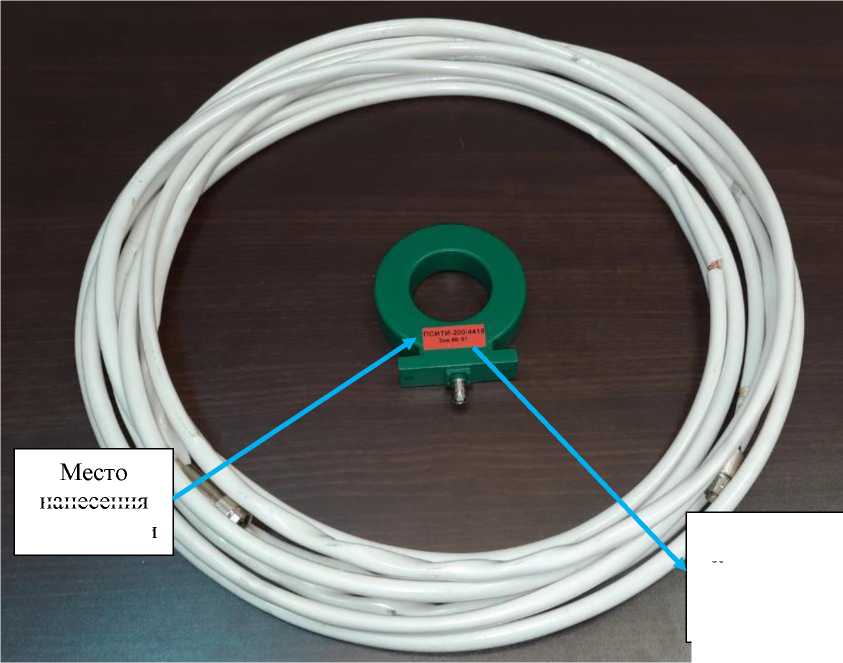

Рисунок 1 - Преобразователь силы импульсного тока измерительный индукционный ПСИТИ-200/4418
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Преобразователь силы импульсного тока |
ПСИТИ-200/4418 |
1 шт. |
|
измерительный индукционный в составе: Токосъемник |
Pearson current |
1 шт. |
|
Измерительный кабель |
monitor model 4418 ИК |
1 шт. |
|
Руководство по эксплуатации |
СНАБ.411181.003 РЭ |
1 экз. |
|
Формуляр |
СНАБ.411181.003 ФО |
1 экз. |
|
Упаковка |
- |
1 шт. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измеряемых значений амплитуды импульсов силы тока, А |
от 2,0 до 2,0 •IO5 |
|
Коэффициент преобразования (нагрузка 50 Ом), В/А |
от 4,5^10-4 до 5,5^10-4 |
|
Пределы допускаемой относительной погрешности коэффициента преобразования, % |
± 10 |
|
Время нарастания переходной характеристики между уровнями от 0,1 до 0,9 от установившегося значения амплитуды, нс, не более |
200 |
|
Пределы допускаемой относительной погрешности измерений времени нарастания переходной характеристики между уровнями от 0,1 до 0,9 от установившегося значения амплитуды, % |
± 15 |
|
Наименование характеристики |
Значение |
|
Постоянная времени спада переходной характеристики по уровню 0,37 от установившегося значения амплитуды при минимальном измеряемом значении амплитуды импульсов силы тока, мс, не менее |
600 |
|
Пределы допускаемой относительной погрешности измерений постоянной времени спада переходной характеристики по уровню 0,37 от установившегося значения амплитуды при минимальном измеряемом значении амплитуды импульсов силы тока, % |
± 15 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Выходное сопротивление, Ом |
от 49 до 51 |
|
Тип выходного соединителя |
BNC |
|
Габаритные размеры: | |
|
- токосъемник Pearson current monitor model 4418, мм, не более: | |
|
длина |
130 |
|
ширина |
26 |
|
высота |
115 |
|
диаметр измерительного отверстия |
55 |
|
- измерительный кабель ИК, м, не менее: | |
|
длина |
2,0 |
|
Масса, кг, не более: | |
|
- токосъемник Pearson current monitor model 4418 |
0,65 |
|
- измерительный кабель ИК |
5,0 |
|
Условия эксплуатации | |
|
- температура окружающей среды, °С |
от 0 до +50 |
|
- относительная влажность, %, не более |
90 |
|
- атмосферное давление, кПа |
от 95 до 105 |
