Номер по Госреестру СИ: 95160-25
95160-25 Приборы универсальные испытательные
(TD-Tester)
Назначение средства измерений:
Приборы универсальные испытательные TD-Tester (далее по тексту - приборы) предназначены для воспроизведения и измерений напряжения и силы постоянного и переменного тока, измерений фазового угла и электрического сопротивления постоянному току при проведении диагностических испытаний силовых трансформаторов в процессе комплексных обследований.

Внешний вид.
Приборы универсальные испытательные
Рисунок № 1

Внешний вид.
Приборы универсальные испытательные
Рисунок № 2
Программное обеспечение
Встроенное ПО (микропрограмма) приборов реализовано аппаратно и разделено на метрологически значимую и незначимую части. Метрологические характеристики приборов нормированы с учетом влияния метрологически значимой части встроенного ПО. Микропрограмма заносится в защищенную от записи память микроконтроллера приборов предприятием-изготовителем и недоступна для потребителя.
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
1.ХХХ |
|
Цифровой идентификатор ПО |
- |
|
Примечание - Х - номер версии метрологически незначимой части встроенного ПО, «Х» может принимать целые значения в диапазоне от 0 до 9 | |
Знак утверждения типа
Знак утверждения типананосится на табличку технических данных приборов и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации ВЦ.411182.001 РЭ в разделе 4. «Методы испытаний».Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2П09 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от V10-8 до 100 А в диапазоне частот от 1-10’1 до V106 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от V10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ВЦ.411182.001 ТУ «Приборы универсальные испытательные TD-Tester. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Димрус» (ООО «Димрус»)
ИНН 5902855878
Юридический адрес: 614500, Пермский край, М.О. Пермский, д. Ванюки, въезд Шоссейный, д. 2, оф. 2215
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)
Принцип действия приборов заключается в формировании испытательных и управляющих сигналов с заданными параметрами и измерения их величин на входе и выходе проверяемого оборудования. Сигналы преобразуются в цифровую форму с помощью аналого-цифрового преобразователя (АЦП), обрабатываются по математическим моделям и алгоритмам, и результаты измерений отображаются на встроенном сенсорном дисплее прибора или внешнем персональном компьютере (ПК), подключаемом к приборам по беспроводному интерфейсу Wi-Fi.
Приборы могут использоваться для плановой диагностики на месте эксплуатации, а также для заводских приемочных испытаний энергетического оборудования. Все диагностические тесты контролируемого оборудования, выполняемые приборами TD-Tester, включая обработку зарегистрированной информации, осуществляются в автоматическом режиме.
Испытательные сигналы напряжения и тока формируются встроенными в приборы трехфазными генераторами, подключаемыми к выходам HIGH VOLTAGE и LOW VOLTAGE, которые могут функционировать в последовательном или параллельном режиме работы. Все генераторы приборов имеют независимое непрерывное регулирование без переключения диапазонов по величине, частоте и фазе сигнала. Группы выходов по напряжению и току гальванически изолированы друг от друга и источника питания.
Основные узлы приборов: генераторы напряжения, генераторы тока, микроконтроллер, усилители, блок питания.
Конструктивно приборы размещены в закрытых металлических корпусах и изготавливаются в переносном и стоечном (6U) исполнении.
На лицевой панели размещены сенсорный дисплей, кнопка запуска тестирования, кнопка аварийного отключения, сигнальные лампы, Wi-Fi антенна и разъем интерфейса USB (опционально может быть Ethernet Tx или Ethernet Fx).
На боковой панели размещены разъемы выходного и входного сигналов, выключатель питания, разъем сети питания, кнопка автоматического предохранителя, болт заземления.
Общий вид приборов универсальных испытательных TD-Tester представлен на рисунке 1.
Обозначение места нанесения знака поверки представлено на рисунке 1. Знак поверки наносится в виде оттиска клейма поверителя.
Для предотвращения несанкционированного доступа к внутренним частям приборов корпуса приборов пломбируется бумажными стикерами.
Обозначение мест пломбировки от несанкционированного доступа, нанесения знака утверждения типа и заводских номеров представлены на рисунке 2.
Место нанесения заводских номеров - на табличке технических данных на боковой панели корпуса; способ нанесения - типографская печать; формат - цифровой код, состоящий из арабских цифр.
Место нанесения знака поверки

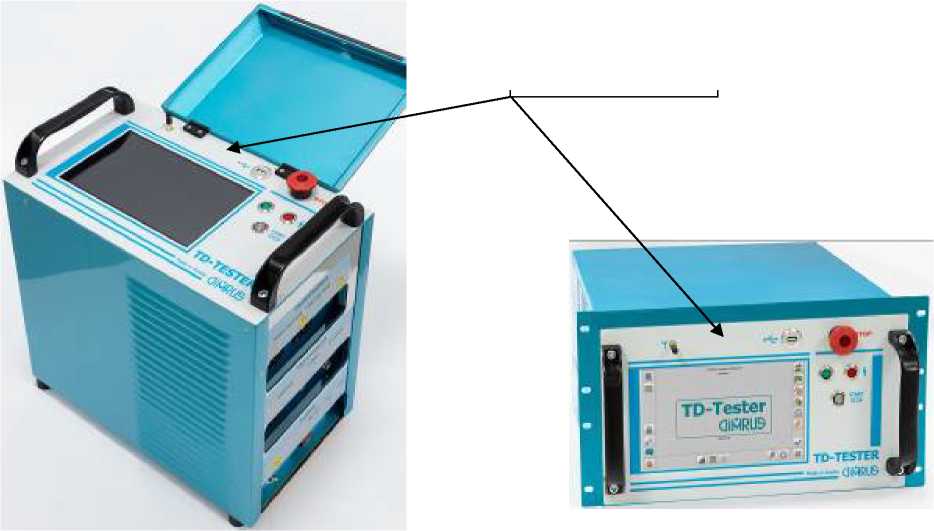

Рисунок 1 - Общий вид приборов универсальных испытательных TD-Tester с обозначением места нанесения знака поверки
|
а) |
б) |
|
а) переносное исполнение |
б) стоечное исполнение |

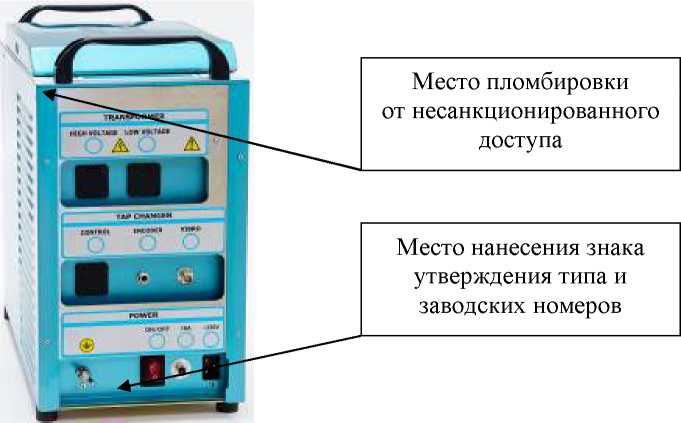

Рисунок 2 - Обозначение мест пломбировки от несанкционированного доступа, нанесения знака утверждения типа и заводских номеров
Таблица 6 -
|
Наименование |
Обозначение |
Количество |
|
Прибор универсальный испытательный |
TD-Tester |
1 шт. |
|
Кабель питания |
- |
1 шт. |
|
Кейс для переноски прибора |
- |
1 шт. |
|
Кейс для переноски кабелей и вспомогательного оборудования |
- |
1 шт. |
П Продолжение таблицы 6
|
Наименование |
Обозначение |
Количество |
|
Струбцина заземления |
- |
1 шт. |
|
Провод заземления |
- |
1 шт. |
|
Энкодер |
- |
1 шт. |
|
Датчик вибрации |
- |
1 шт. |
|
Набор измерительных кабелей |
- |
1 к-т |
|
Кабель измерительный для каналов HV и LV |
- |
2 шт. |
|
Кабель измерительный для канала Control |
- |
1 шт. |
|
Кабель для подключения энкодера |
- |
1 шт. |
|
Кабель для подключения датчика вибрации |
- |
1 шт. |
|
Кабель интерфейсный (USB) |
- |
1 шт. |
|
Клещи Кельвина |
- |
8 шт. |
|
Клещи токоизмерительные с кабелем |
- |
1 к-т |
|
Тележка транспортная с кронштейном для кабелей 1) |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Примечание - 1) поставляется по заказу | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведения напряжения постоянного тока, В |
от 0 до 300 |
|
Пределы допускаемой основной приведенной погрешности воспроизведения напряжения постоянного тока, % |
±0,5 |
|
Диапазон воспроизведения напряжения переменного тока, В |
от 0 до 240 |
|
Пределы допускаемой основной приведенной погрешности воспроизведения напряжения переменного тока, % |
±0,5 |
|
Частота переменного тока, Г ц |
50/60 |
|
Диапазон воспроизведения силы постоянного тока, А |
от 0 до 33 |
|
Пределы допускаемой основной приведенной погрешности воспроизведения силы постоянного тока, % |
±0,5 |
П Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведения силы переменного тока, А |
от 0 до 33 |
|
Пределы допускаемой основной приведенной погрешности воспроизведения силы переменного тока, % |
±0,5 |
|
Диапазон воспроизведения фазового угла напряжения переменного тока, ° |
от —180 до +180 |
|
Пределы допускаемой основной абсолютной погрешности воспроизведения фазового угла напряжения переменного тока, ° |
±0,36 1) |
|
Диапазон измерений напряжения постоянного тока, В |
от 0 до 330 |
|
Пределы допускаемой основной приведенной погрешности измерений напряжения постоянного тока, % |
±0,2 |
|
Диапазон измерений напряжения переменного тока, В |
от 0 до 260 |
|
Пределы допускаемой основной приведенной погрешности измерений напряжения переменного тока, % |
±0,2 |
|
Диапазон измерений силы постоянного тока, А |
от 0 до 33 |
|
Пределы допускаемой основной приведенной погрешности измерений силы постоянного тока, % |
±0,2 |
|
Диапазон измерений силы переменного тока, А |
от 0 до 33 |
|
Пределы допускаемой основной приведенной погрешности измерений силы переменного тока, % |
±0,2 |
|
Диапазон измерений фазового угла напряжения и силы переменного тока, ° |
от -180 до +180 |
|
Пределы допускаемой основной абсолютной погрешности измерений фазового угла напряжения и силы переменного тока, ° |
±0,05 2) |
|
Пределы допускаемой дополнительной погрешности воспроизведения/измерений физических величин от изменения температуры окружающего воздуха в диапазоне рабочих температур на каждые 10 °С, в долях от пределов допускаемой основной погрешности |
0,5 |
|
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 от 84 до 106 (от 630 до 795) |
|
Примечания: За нормирующее значение при определении приведенной погрешности принимается верхнее значение диапазона измерений;
| |
Таблица 3 - Метрологические характеристики в режиме измерений электрического
сопротивления постоянному току
|
Диапазон измерений электрического сопротивления постоянному току, Ом |
Пределы допускаемой основной абсолютной погрешности измерений, Ом |
|
от 0,001 до 0,01 не включ. |
±(0,001-Rh.+0,000012) 11 |
|
от 0,01 до 0,1 не включ. |
±(0,0005-Rh.+0,0001) |
|
от 0,1 до 1 не включ. |
±(0,0005^Rm+0,00'1) |
|
от 1 до 10 не включ. |
±(0,0005^Rm+0,0'1) |
|
от 10 до 100 включ. |
±(0,0005^Rm+0,5) 2) |
|
Примечания: RM. - измеренное значение электрического сопротивления постоянному току, Ом;
Для диапазона сопротивлений от 0,001 до 10 Ом включительно сила испытательного тока должна выбираться с учетом предельного значения напряжения прибора TD-Tester | |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
230 |
|
- частота переменного тока, Г ц |
50 |
|
Габаритные размеры (длинахширинахвысота), мм, не более - переносное исполнение |
450x240x430 |
|
- стоечное исполнение |
450x263x481 |
|
Масса, кг, не более |
32 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -10 до +55 |
|
- относительная влажность воздуха, % |
до 90 1) |
|
- атмосферное давление, кПа (мм рт. ст.) |
от 84 до 106 (от 630 до 795) |
|
Примечание - 1) при температуре окружающего воздуха +30 °С и выше относительная | |
|
влажность воздуха не должна превышать 70 % | |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
10 000 |
