Номер по Госреестру СИ: 94270-24
94270-24 Датчики
(ОПНД)
Назначение средства измерений:
Датчики ОПНД (далее - датчики) предназначены для измерений действующих значений силы переменного тока частотой от 50 до 250 Гц при проведении непрерывной диагностики и комплексного контроля состояния ограничителей перенапряжения, находящихся под рабочим напряжением.

Внешний вид.
Датчики

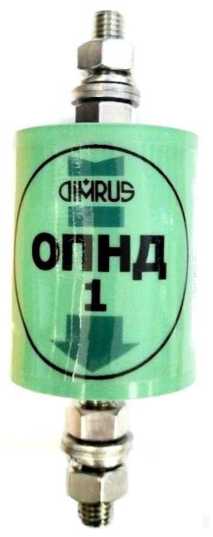

Рисунок № 1

Внешний вид.
Датчики

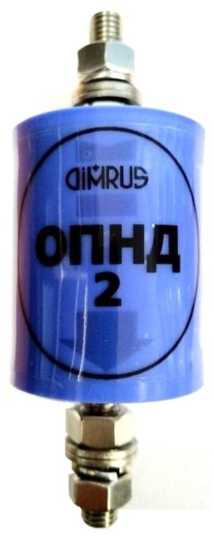

Рисунок № 2

Внешний вид.
Датчики

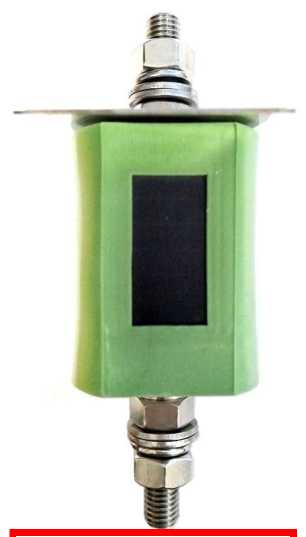

Рисунок № 3

Внешний вид.
Датчики

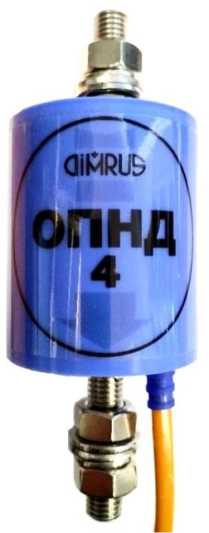

Рисунок № 4

Внешний вид.
Датчики
Рисунок № 5
Программное обеспечение
Датчики ОПНД имеют встроенное программное обеспечение. (ПО). Характеристики ПО приведены в таблице 1.
Встроенное ПО (микропрограмма) хранится в энергонезависимой памяти микроконтроллера и является метрологически значимым. Метрологические характеристики нормированы с учетом влияния ПО.
Конструкция датчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию. Встроенное ПО может быть проверено, установлено и переустановлено только на заводе-изготовителе с программно-технических средств.
использованием специальных
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Внешнее ПО, используемое для отображения получаемых с датчиков данных, устанавливается на дополнительное оборудование или ПК и предусматривает различные ЖКИ или экранные формы отображения информации. Внешнее ПО предназначено для сбора информации с системы, хранения и представления пользователю в удобном виде.
Внешнее ПО не является метрологически значимым.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО модификации: ОПНД-1 |
OPN1 |
ОПНД-2 |
OPN2 |
ОПНД-3 |
OPN3 |
ОПНД-4 |
OPN4 |
Номер версии (идентификационный номер ПО) модификации: ОПНД-1 |
не ниже 11 |
ОПНД-2 |
не ниже 12 |
ОПНД-3 |
не ниже 3 |
ОПНД-4 |
не ниже 12 |
Цифровой идентификатор ПО (для всех модификаций) |
- |
Знак утверждения типа
Знак утверждения типананосится на боковую поверхность корпуса датчика методом трафаретной печати и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 «Устройство и работа датчиков» руководства по эксплуатации ВЦ.411122.004 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 14014 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10“8 до 100 А в диапазоне частот от 1-10’1 до 1^106 Гц»;
ГОСТ 12.2.091-2012 «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования»;
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
ВЦ.411122.004 ТУ «Датчики ОПНД. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Димрус» (ООО «Димрус»)
ИНН 5902855878
Юридический адрес: 614500, Пермский край, м.о. Пермский,
д. Ванюки, Шоссейный въезд, д. 2, оф. 2215
Телефон: +7 (342) 212-23-18, +7 (342)212-91-93, +7 (342)212-88-05
Изготовитель
Общество с ограниченной ответственностью «Димрус» (ООО «Димрус»)ИНН 5902855878
Адрес: 614500, Пермский край, м.о. Пермский, д. Ванюки, Шоссейный въезд, д. 2, оф. 2215
Телефон: +7 (342) 212-23-18, +7 (342)212-91-93, +7 (342)212-88-05
E-mail: dimrus@dimrus.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Телефон: +7 (495) 437 55 77, факс: +7 (495) 437 56 66
E-mail: office@vniims.ru
Принцип действия датчика основан на преобразовании входного аналогового сигнала тока, протекающего в первичной цепи через токопроводящую шпильку, включенную в цепь заземления ограничителя перенапряжения, на которую надет тороидальный сердечник с вторичной обмоткой, сигнал с которой через усилитель поступает на аналого-цифровой преобразователь, и далее на встроенный микропроцессор с последующей математической обработкой измеренной величины.
Датчики выпускаются в четырех модификациях: ОПНД-1, ОПНД-2, ОПНД-3, ОПНД-4, различающихся между собой набором конструктивных элементов и цветовой гаммой. Датчики модификации ОПНД-1, ОПНД-2, ОПНД-3 имеют встроенный элемент питания. Дополнительно датчики модификации ОПНД-3 оснащены солнечной батареей. Датчики модификации ОПНД-4 содержат плату для подключения к внешнему источнику питания и проводному интерфейсу RS-485.
Датчики выполнены в защитном прочном силиконовом корпусе (цвет корпуса зависит от модификации), внутри которого размещены: шпилька цельная (концы выходят наружу с обоих концов датчиков), универсальная электронная микропроцессорная плата (под ее управлением осуществляется расчет действующих значений тока утечки, разделение его емкостных и активных составляющих). После сборки внутреннее пространство датчиков заливается двухкомпонентным силиконовым компаундом.
В датчике предусмотрена система ограничения по току, реализованная на базе ограничивающего ток варистора, подключенного параллельно резистору, являющемуся чувствительным элементом измерительной схемы.
цепь заземления устанавливаются
Монтаж датчика осуществляется путем его врезки в контролируемого ограничителя перенапряжений. Датчики
на высоковольтное оборудование с рабочим напряжением от 6 до 750 кВ.
Рабочее положение датчика - вертикальное.
обеспечивающие
изделия и
Датчики имеют заводские номера в числовом формате,
идентификацию каждого экземпляра. Заводской номер, обозначение идентификационный номер наносятся на самоклеящиеся этикетки, выполненные в виде металлического или полимерного шильда, жестко закрепленные на корпусе
для модификаций ОПНД-1, ОПНД-2, ОПНД-4 или козырьке для модификации ОПНД-3.
Пломбирование датчиков не предусмотрено.
Нанесение знака поверки не предусмотрено.

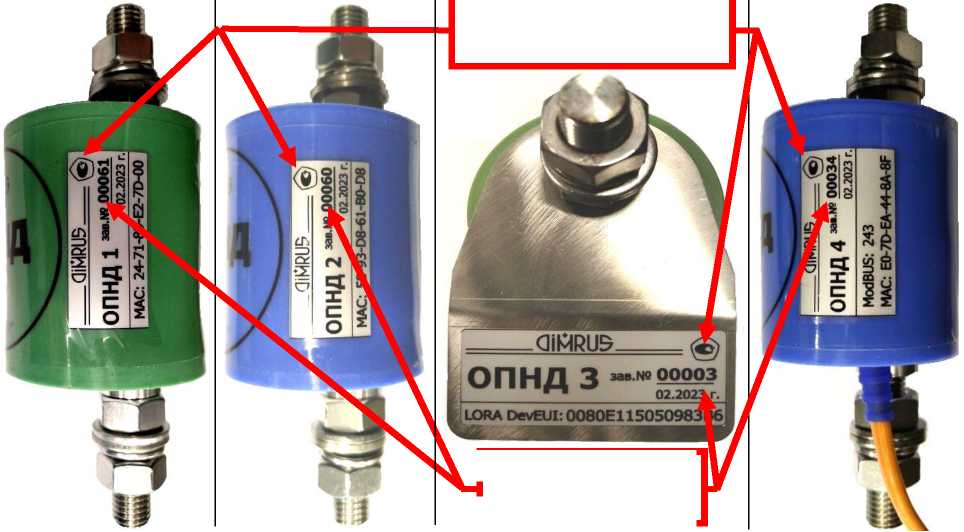

Общий вид датчиков, места нанесения заводского номера и знака утверждения типа представлены на рисунке 1.



Место нанесения знака утверждения типа


- Общий вид датчиков ОПНД с указанием мест нанесения:
Место нанесения заводского номера
Рисунок 1
заводского номера, знака поверки и знака утверждения типа
Таблица 4 - Комплектность
Наименование |
Обозначение |
Количество |
Примечание | |
Датчики ОПНД |
ОПНД-1 |
1 шт. |
- | |
ОПНД-2 | ||||
ОПНД-З3 | ||||
ОПНД-4 | ||||
Комплект крепежа ОПНД к стойке ОПН |
- |
1 комплект |
гайка М12 - 3 шт., шайба М12 - 4 шт., шайба-гровер М12 - 2 шт. | |
Паспорт |
ОПНД-1 |
ВЦ.411122.004.101 ПС |
1 экз. |
Поставляется паспорт соответствующей модификации ОПНД |
ОПНД-2 |
ВЦ.411122.004.102 ПС | |||
ОПНД-З3 |
ВЦ.411122.004.103 ПС | |||
ОПНД-4 |
ВЦ.411122.004.104 ПС | |||
Руководство по эксплуатации |
ВЦ.411122.004 РЭ |
1 экз. |
- | |
Базовый модуль-приемник1 |
WDM-T |
ВЦ.405299.007, ВЦ.405299.010 |
1 шт. |
- |
WDM-TI |
ВЦ.405299.009, ВЦ.405299.011 | |||
Комплект монтажных частей для базового модуль-приемника1 |
- |
1 комплект |
комплект крепежа М4 (винт М4х20, гайка, шайба, шайба пружинная) - 4 комплекта; кабельные наконечники - 1 комплект |
таблицы 4
Наименование |
Обозначение |
Количество |
Примечание | |
Паспорт базового модуль-приемника1 |
WDM-T |
ВЦ.405299.007 ПС, ВЦ.405299.010 ПС |
1 экз. |
Поставляется паспорт соответствующей модификации базового модуль-приемника |
WDM-TI |
ВЦ.405299.009 ПС, ВЦ.405299.011 ПС | |||
Руководство по эксплуатаци и базового модуль-приемника1 |
WDM-T |
ВЦ.405299.007 РЭ, ВЦ.405299.010 РЭ |
1 экз. |
Поставляется руководство по эксплуатации соответствующей модификации базового модуль-приемника |
WDM-TI |
ВЦ.405299.009 РЭ, ВЦ.405299.011 РЭ | |||
Коммутационное устройство ОПН-Монитор2 |
ВЦ.411122.019 |
1 шт. |
- | |
Комплект монтажных частей для коммутационного устройства ОПН- Монитор2 |
- |
1 комплект |
ключ от замка монтажного шкафа - 1 шт.; крепеж М10 (болт М10х30, шайба пружинная, шайба кузовная) - 4 комплекта; кабельные наконечники - 1 комплект; зажим для крепления металлорукава (по кол-ву кабельных вводов) -1 комплект | |
Паспорт коммутационного устройства ОПН- Монитор2 |
ВЦ.411122.019 ПС |
1 экз. |
- | |
Руководство по эксплуатации коммутационного устройства ОПН-Монитор2 |
ВЦ.411122.019 РЭ |
1 экз. |
- | |
Примечание:
|
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений силы переменного тока частотой от 50 до 250 Гц, мА |
от 0,1 до 10,0 |
Пределы допускаемой относительной погрешности измерений силы переменного тока частотой от 50 до 250 Гц, %, при силе тока (I): от 0,1 мА до 0,999 мА включ. |
±10 |
св. 0,999 мА до 10,0 мА включ. |
±5 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Тип блока питания модификации ОПНД-1, ОПНД-2 модификация ОПНД-3 модификация ОПНД-4 |
встроенная батарея SB-A01, 3,6 В, встроенный ионистор ESHSR-OO25CO-002R7, 2,7 В внешний источник 5 В |
таблицы 3
Наименование характеристики |
Значение |
Максимальный ток ограничения, мА |
14,0 |
Габаритные размеры датчика в сборе, мм, не более | |
- диаметр |
60 |
- высота |
170 |
Масса датчика, кг, не более |
0,55 |
Условия эксплуатации: | |
- температура окружающей среды, °С |
от -45 до +60 |
- относительная влажность при температуре +25 °С |
от 93 до 97 |
без конденсации влаги, %, не более | |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Средняя наработка на отказ, ч, не менее |
75000 |
Средний срок службы, лет, не менее |
20 |
