Сведения о средстве измерений: 95125-25 Система измерений количества и показателей качества нефти № 722

Номер по Госреестру СИ: 95125-25
95125-25 Система измерений количества и показателей качества нефти № 722
(Обозначение отсутствует)

Назначение средства измерений:
Система измерений количества и показателей качества нефти № 722 (далее по тексту - СИКН) предназначена для автоматизированных измерений массы нефти и показателей качества нефти при проведении учетных операций между АО «Транснефть-Западная Сибирь» и АО «КазТрансОйл».

сертификация программного обеспечения

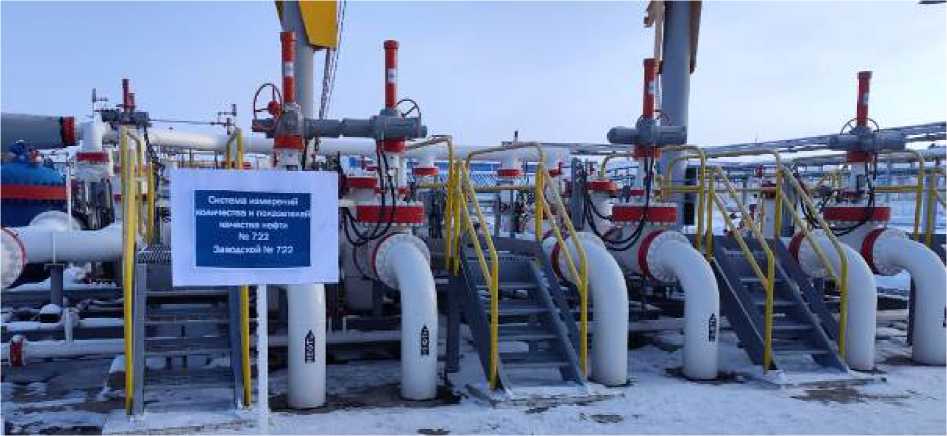

Внешний вид. Система измерений количества и показателей качества нефти № 722, http://oei-analitika.ru рисунок № 1
Внешний вид.
Система измерений количества и показателей качества нефти № 722
Рисунок № 1

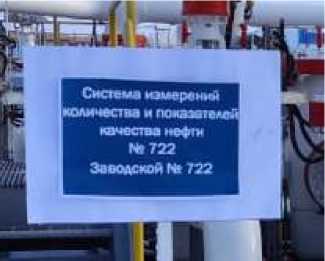

Внешний вид. Система измерений количества и показателей качества нефти № 722, http://oei-analitika.ru рисунок № 2
Внешний вид.
Система измерений количества и показателей качества нефти № 722
Рисунок № 2

Общие сведения

Дата публикации - 16.04.2025
Срок свидетельства -
Номер записи - 196917
ID в реестре СИ - 1424931
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Акционерное общество "Транснефть - Западная Сибирь" (АО "Транснефть - Западная Сибирь")
Страна - РОССИЯ
Населенный пункт - г. Омск
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - OR_1 Приказы Росстандарта

Справочник содержит перечень приказов Росстандарта с удобной навигацией и возможностью поиска. Всего в справочнике более 35 тыс. записей (с 2004 года), актуализация данных производится не реже 1 раза в месяц.

Бесплатный

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№698 от 2025.04.08 Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Система измерений количества и показателей качества нефти № 722 (Обозначение отсутствует)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Транснефть - Западная Сибирь" (АО "Транснефть - Западная Сибирь")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
79715-20

 Система измерений количества и показателей качества нефти № 448 резервная схема учета,
Акционерное общество "Транснефть - Западная Сибирь" (АО "Транснефть - Западная Сибирь") (РОССИЯ г. Омск) 		ОТ
МП 		1 год
80293-20

 Система измерений количества и показателей качества нефти № 448,
Акционерное общество "Транснефть - Западная Сибирь" (АО "Транснефть - Западная Сибирь") (РОССИЯ г. Омск) 		ОТ
МП 		1 год
81788-21

 Установка поверочная на базе лопастного счетчика, 1, 8, 1, 0, 6, 5
Акционерное общество "Транснефть - Западная Сибирь" (АО "Транснефть - Западная Сибирь") (РОССИЯ г. Омск) 		ОТ
МП 		1 год
85050-22

 Система измерений количества и показателей качества нефти № 96,
Акционерное общество "Транснефть - Западная Сибирь" (АО "Транснефть - Западная Сибирь") (РОССИЯ г. Омск) 		ОТ
МП 		1 год
85172-22

 Система измерений количества и показателей качества нефти № 449. Резервная схема учета,
Акционерное общество "Транснефть - Западная Сибирь" (АО "Транснефть - Западная Сибирь") (РОССИЯ г. Омск) 		ОТ
МП 		1 год
85207-22

 Система измерений количества и показателей качества нефти № 449,
Акционерное общество "Транснефть - Западная Сибирь" (АО "Транснефть - Западная Сибирь") (РОССИЯ г. Омск) 		ОТ
МП 		1 год
86017-22

 Установка поверочная на базе лопастного счетчика СИКН №448, Обозначение отсутствует
Акционерное общество "Транснефть - Западная Сибирь" (АО "Транснефть - Западная Сибирь") (РОССИЯ г. Омск) 		ОТ
МП 		1 год
88240-23

 Резервуары стальные вертикальные цилиндрические, РВС-20000
Акционерное общество "Транснефть - Западная Сибирь" (АО "Транснефть - Западная Сибирь") (РОССИЯ г. Омск) 		ОТ
МП 		5 лет
91236-24

 Резервуар стальной вертикальный цилиндрический, РВС-20000
Акционерное общество "Транснефть - Западная Сибирь" (АО "Транснефть - Западная Сибирь") (РОССИЯ г. Омск) 		ОТ
МП 		5 лет
91237-24

 Резервуар стальной вертикальный цилиндрический, РВСП-10000
Акционерное общество "Транснефть - Западная Сибирь" (АО "Транснефть - Западная Сибирь") (РОССИЯ г. Омск) 		ОТ
МП 		5 лет
92987-24

 Система измерений количества и показателей качества нефти № 722. Резервная схема учета, Обозначение отсутствует
Акционерное общество "Транснефть - Западная Сибирь" (АО "Транснефть - Западная Сибирь") (РОССИЯ г. Омск) 		ОТ
МП 		1 год
92987-24

 Система измерений количества и показателей качества нефти № 722. Резервная схема учета, Обозначение отсутствует
Акционерное общество "Транснефть - Западная Сибирь" (АО "Транснефть - Западная Сибирь") (РОССИЯ г. Омск) 		ОТ
МП 		1 год
95125-25

 Система измерений количества и показателей качества нефти № 722, Обозначение отсутствует
Акционерное общество "Транснефть - Западная Сибирь" (АО "Транснефть - Западная Сибирь") (РОССИЯ г. Омск) 		ОТ
МП 		1 год
95366-25

 Система измерений количества и показателей качества нефти № 452. Резервная схема учета, Обозначение отсутствует
Акционерное общество "Транснефть - Западная Сибирь" (АО "Транснефть - Западная Сибирь") (РОССИЯ г. Омск) 		ОТ
МП 		1 год
Отчет - MV_14 Частота использования средств поверки по годам

Серия графиков, показывающих обобщенную статистику частоты применения эталонов в динамике по годам.
Под эталонами понимаются: государственные первичные эталоны; СИ в качестве эталонов и аттестованные эталоны единиц величин.
Всего отчет содержит 8 столбчатых диаграмм.

Бесплатный

Кто поверяет Система измерений количества и показателей качества нефти № 722 (Обозначение отсутствует)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ОМСКИЙ ЦСМ"
(RA.RU.311220)		 РСТ
  • Нет модификации
    		•  2 1 1 0 2 1 1

    Стоимость поверки Система измерений количества и показателей качества нефти № 722 (Обозначение отсутствует)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    СИКН имеет программное обеспечение (далее - ПО), реализованное в ИВК и автоматизированном рабочем месте (далее - АРМ) оператора.

    ПО АРМ оператора не содержит метрологически значимой части.

    Защита ПО от непреднамеренных и преднамеренных изменений, обеспечение его соответствия утвержденному типу осуществляется наличием ограничения доступа, установкой логинов и паролей разного уровня доступа, ведения доступного только для чтения журнала событий. Доступ к ПО для пользователя закрыт. Конструкция системы исключает возможность несанкционированного влияния на ПО системы и измерительную информацию.

    Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

    Таблица 2 - Идентификационные данные ПО СИКН

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    AnalogConverter.app

    Номер версии (идентификационный номер) ПО

    1.2.14.1

    Цифровой идентификатор ПО

    9319307D

    Идентификационное наименование ПО

    SIKNCalc.app

    Номер версии (идентификационный номер) ПО

    1.7.14.3

    Цифровой идентификатор ПО

    17D43552

    Идентификационное наименование ПО

    Sarasota.app

    Номер версии (идентификационный номер) ПО

    1.1.14.18

    Цифровой идентификатор ПО

    5FD2677A

    Идентификационное наименование ПО

    MI3265.app

    Номер версии (идентификационный номер) ПО

    1.6.14.3

    Цифровой идентификатор ПО

    4EF156E4

    Идентификационное наименование ПО

    PP 78xx.app

    Номер версии (идентификационный номер) ПО

    1.1.14.20

    Цифровой идентификатор ПО

    CB6B884C

    Идентификационное наименование ПО

    MI1974.app

    Номер версии (идентификационный номер) ПО

    1.6.14.11

    Цифровой идентификатор ПО

    116E8FC5

    Пр одолжение таблицы 2

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    MI3233.app

    Номер версии (идентификационный номер) ПО

    1.1.14.28

    Цифровой идентификатор ПО

    3836BADF

    Идентификационное наименование ПО

    MI3266.app

    Номер версии (идентификационный номер) ПО

    1.6.14.6

    Цифровой идентификатор ПО

    4D07BD66

    Идентификационное наименование ПО

    MI3267.app

    Номер версии (идентификационный номер) ПО

    1.6.14.5

    Цифровой идентификатор ПО

    D19D9225

    Идентификационное наименование ПО

    MI3287.app

    Номер версии (идентификационный номер) ПО

    1.6.14.4

    Цифровой идентификатор ПО

    3A4CE55B

    Идентификационное наименование ПО

    MI3312.app

    Номер версии (идентификационный номер) ПО

    1.1.14.30

    Цифровой идентификатор ПО

    E56EAB1E

    Идентификационное наименование ПО

    MI3380.app

    Номер версии (идентификационный номер) ПО

    1.6.14.12

    Цифровой идентификатор ПО

    23F21EA1

    Идентификационное наименование ПО

    KMH PP.app

    Номер версии (идентификационный номер) ПО

    1.1.14.17

    Цифровой идентификатор ПО

    71C65879

    Идентификационное наименование ПО

    KMH PP AREOM.app

    Номер версии (идентификационный номер) ПО

    1.3.14.1

    Цифровой идентификатор ПО

    62C75A03

    Идентификационное наименование ПО

    KMH MPR MPR.app

    Номер версии (идентификационный номер) ПО

    1.1.14.4

    Цифровой идентификатор ПО

    6A8CF172

    Идентификационное наименование ПО

    MI2816.app

    Номер версии (идентификационный номер) ПО

    1.1.14.5

    Цифровой идентификатор ПО

    B8DF3368

    Идентификационное наименование ПО

    MI3151.app

    Номер версии (идентификационный номер) ПО

    1.1.14.21

    Цифровой идентификатор ПО

    F3B1C494

    Пр одолжение таблицы 2

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    MI3272.app

    Номер версии (идентификационный номер) ПО

    1.1.14.50

    Цифровой идентификатор ПО

    232DDC3F

    Идентификационное наименование ПО

    MI3288.app

    Номер версии (идентификационный номер) ПО

    1.1.14.14

    Цифровой идентификатор ПО

    32D8262B

    Идентификационное наименование ПО

    MI3155.app

    Номер версии (идентификационный номер) ПО

    1.1.14.30

    Цифровой идентификатор ПО

    F70067AC

    Идентификационное наименование ПО

    MI3189.app

    Номер версии (идентификационный номер) ПО

    1.1.14.21

    Цифровой идентификатор ПО

    35DD379D

    Идентификационное наименование ПО

    KMH PV.app

    Номер версии (идентификационный номер) ПО

    1.1.14.1

    Цифровой идентификатор ПО

    9F5CD8E8

    Идентификационное наименование ПО

    KMH PW.app

    Номер версии (идентификационный номер) ПО

    1.1.14.2

    Цифровой идентификатор ПО

    5C9E0FFE

    Идентификационное наименование ПО

    MI2974.app

    Номер версии (идентификационный номер) ПО

    1.1.14.21

    Цифровой идентификатор ПО

    AB567359

    Идентификационное наименование ПО

    MI3234.app

    Номер версии (идентификационный номер) ПО

    1.1.14.34

    Цифровой идентификатор ПО

    ED6637F5

    Идентификационное наименование ПО

    GOSTR8908.app

    Номер версии (идентификационный номер) ПО

    1.1.14.33

    Цифровой идентификатор ПО

    8D37552D

    Примечания

    • 1. Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения СИКН.

    • 2. Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде прописных или строчных букв, при этом значимым является номинал и последовательность расположения цифр и букв.

    • 3. Алгоритм вычисления цифрового идентификатора - CRC32


    Знак утверждения типа

    Знак утверждения типа наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в документе «Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 722 Омской ЛПДС Омского РНУ АО «Транснефть -Западная Сибирь», свидетельство об аттестации методики измерений № 468-RA.RU.312546-2024.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункт 6.1.1);

    Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

    Правообладатель

    Акционерное общество «Транснефть - Западная Сибирь» (АО «Транснефть - Западная Сибирь»)

    ИНН 5502020634

    Юридический адрес: 644033, г. Омск, ул. Красный путь, д. № 111, к. 1

    Изготовитель

    Акционерное общество «Транснефть - Западная Сибирь» (АО «Транснефть - Западная Сибирь»)
    ИНН 5502020634
    Адрес: 644033, г. Омск, ул. Красный путь, д. № 111, к. 1

    Испытательный центр

    Акционерное общество «Транснефть - Автоматизация и Метрология» (АО «Транснефть - Автоматизация и Метрология»)
    Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2
    Телефон: (495) 950-87-00, факс: (495) 950-85-97
    E-mail: cmo@cmo.transneft.ru
    Web-сайт: https://metrology.transneft.ru/

    Правообладатель

    Акционерное общество «Транснефть - Западная Сибирь» (АО «Транснефть - Западная Сибирь»)
    ИНН 5502020634
    Юридический адрес: 644033, г. Омск, ул. Красный путь, д. № 111, к. 1

    Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы брутто нефти по результатам измерений:

    • - объёма нефти с помощью преобразователей расхода, давления и температуры;

    • - плотности нефти с помощью поточных преобразователей плотности, давления и температуры или в лаборатории.

    СИКН, заводской № 722, представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта и состоящей из блока измерительных линий (далее - БИЛ), блока измерений показателей качества нефти (далее- БИК), системы сбора и обработки информации, блока трубопоршневой поверочной установки (далее -ТПУ). БИЛ состоит из трех рабочих измерительных линий (далее - ИЛ), одной резервной ИЛ и одной контрольной ИЛ.

    Общий вид СИКН представлен на рисунке 1.

    Внешний вид. Система измерений количества и показателей качества нефти № 722 (Обозначение отсутствует), http://oei-analitika.ru

    Рисунок 1 - Общий вид СИКН

    В состав СИКН входят средства измерений, приведенные в таблице 1.

    Таблица 1 - Перечень средств измерений

    Наименование средства измерений

    Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

    Преобразователи расхода жидкости турбинные MVTM

    16128-10

    Счетчики (преобразователи) жидкости лопастные Dy 16" (далее -ЛПР)

    44007-10

    Датчики давления Агат-100МТ

    74779-19

    Термопреобразователи прецизионные ПТ 0304-ВТ

    77963-20

    Преобразователи давления измерительные EJX

    28456-09

    Датчики температуры 644, 3144Р

    39539-08

    Преобразователи плотности жидкости измерительные 7835

    52638-13

    Преобразователи плотности и вязкости жидкости измерительные модели 7829

    15642-06

    Влагомеры нефти поточные УДВН-1пм*

    14557-10

    Анализаторы серы ASOMA 682T-HP

    50181-12

    Комплексы измерительно-вычислительные ТН-01 (далее - ИВК)

    67527-17

    * Применяется при температуре нефти не менее +5 °С.

    В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов. В БИК установлен преобразователь расхода для контроля выполнения условий изокинетичности пробоотбора.

    В составе СИКН для контрольной ИЛ дополнительно сформирован измерительный канал (далее - ИК) объема и объемного расхода.

    СИКН обеспечивает выполнение следующих функций:

    • - автоматическое вычисление массы брутто нефти;

    • - автоматизированное вычисление массы нетто нефти;

    • - автоматическое измерение объемного влагосодержания, плотности, динамической вязкости, температуры и давления нефти;

    • - вычисление массы нетто нефти с использованием результатов измерений содержания воды, хлористых солей и механических примесей в нефти;

    • - поверку и контроль метрологических характеристик преобразователя расхода по установке поверочной трубопоршневой двунаправленной (регистрационный №20054-06);

    • - регистрацию и хранение результатов измерений, формирование интервальных отчётов, протоколов, актов приема-сдачи нефти, паспортов качества нефти;

    • - защиту информации от несанкционированного доступа.

    Заводской номер СИКН нанесен типографским методом на информационную табличку, представленную на рисунке 2, установленную на площадке СИКН. Формат нанесения заводского номера - цифровой.

    Пломбировка СИКН не предусмотрена.

    Нанесение знака поверки на СИКН не предусмотрено.

    Внешний вид. Система измерений количества и показателей качества нефти № 722 (Обозначение отсутствует), http://oei-analitika.ru

    Рисунок 2 - Информационная табличка СИКН


    Таблица 6 - Комплектность СИКН

    Наименование

    Обозначение

    Количество шт./ экз.

    Система измерений количества и показателей качества нефти № 722

    -

    1

    Инструкция по эксплуатации

    -

    1

    Методика поверки

    -

    1


    Таблица 3 - Метрологические характеристики СИКН

    Наименование характеристики

    Значение

    Диапазон измерений расхода нефти*, м3/ч

    от 380 до 4800

    Пределы допускаемой относительной погрешности измерений массы брутто нефти, %

    ±0,25

    Пределы допускаемой относительной погрешности измерений массы нетто нефти, %

    ±0,35

    *Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки и не может выходить за пределы приведенного диапазона измерений.

    Таблица 4 - Состав и основные метрологические характеристики ИК

    Наименование

    ИК

    Количество ИК (место установки)

    Состав И

    к

    Диапазон измерений, м3/ч

    Пределы допускаемой относительной погрешности ИК, %

    Первичный измерительный преобразователь

    Вторичная часть

    Объема и объемного расхода нефти

    1 (БИЛ, Контрольная ИЛ)

    ЛПР

    ИВК

    от 348,3 до 1214,0

    ±0,10

    Таблица 5 - Основные технические характеристики

    Наименование характеристики

    Значение

    Давление нефти в СИКН с учетом ее подключения к технологическим трубопроводам, МПа

    • - рабочее

    • - минимальное значение избыточного давления на выходе СИКН

    • - максимально допустимое

    от 0,18 до 6,3

    0,18

    6,3

    Режим работы СИКН

    постоянный

    Измеряемая среда

    нефть

    по ГОСТ Р 51858-2002

    Физико-химические свойства измеряемой среды:

    • - температура, °C

    • - плотность в рабочем диапазоне температуры, кг/м3

    • - кинематическая вязкость в рабочем диапазоне температуры, мм2/с (сСт)

    • - массовая доля воды, %, не более

    • - массовая концентрация хлористых солей, мг/дм3, не более

    • - массовая доля механических примесей, %, не более

    • - содержание свободного газа

    от -10 до +30 от 750 до 920

    от 0,5 до 80 0,5 100

    0,05

    Не допускается

    Параметры электрического питания:

    • - напряжение переменного тока, В

    • - частота переменного тока, Г ц

    220±22, 380±38

    50±1

    Пр одолжение таблицы 5

    Наименование характеристики

    Значение

    Условия эксплуатации:

    а) температура окружающей среды, °C:

    • - в месте установки БИЛ

    • - в месте установки ИВК

    б) относительная влажность в месте установки ИВК, %

    в) атмосферное давление, кПа

    от -37,8 до +34,3 от +10 до +35 от 30 до 80

    от 84 до 106,7

    Средний срок службы, лет, не менее

    20


    Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
