Номер по Госреестру СИ: 95078-25
95078-25 Установка трубопоршневая поверочная двунаправленная
(Daniel DN 16')
Назначение средства измерений:
Установка трубопоршневая поверочная двунаправленная Daniel DN 16" (далее -ТПУ) предназначена для измерений, воспроизведения, хранения и передачи единицы объема жидкости в потоке. ТПУ применяется в качестве рабочего эталона 2-го разряда в соответствии с приказом Федерального агентства по техническому регулированию и метрологии № 2356 от 26 сентября 2022 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Внешний вид.
Установка трубопоршневая поверочная двунаправленная
Рисунок № 1
Внешний вид.
Установка трубопоршневая поверочная двунаправленная
Рисунок № 2
Общие сведения
Дата публикации - 11.04.2025
Срок свидетельства -
Номер записи - 196884
ID в реестре СИ - 1424852
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Daniel-550,
Производитель
Изготовитель - Daniel Measurement & Control Inc.
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Ульяновск - административный центр Ульяновской области. Является городом областного значения, образует муниципальное образование город Ульяновск со статусом городского округа. С 2015 года является единственным в России литературным городом ЮНЕСКО. Расположен на Приволжской возвышенности, на берегах рек Волги и Свияги, в месте слияния их русел. Он расположен в 890 км к востоку/юго-востоку от Москвы. Население: 617,352
Основу экономики города составляют предприятия автомобильной промышленности, двигателестроения, авиастроения, приборостроения, машиностроения и металлообработки, также развиты электроэнергетика, розничная торговля и капитальное строительство. Далее следуют банковская деятельность, сфера услуг, туризм, пищевая и легкая промышленность.
Объем отгруженных товаров собственного производства, выполненных работ и услуг по собственным обрабатывающим производствам в 2010 году - 65,54 млрд. рублей. В промышленном производстве города наибольший объем отгруженной продукции приходится на: производство готовых металлических изделий, машин и электрооборудования, транспортных средств; производство пищевых продуктов, включая напитки; производство строительных материалов; производство мягкой и корпусной мебели.
Отчет "Анализ рынка поверки в Ульяновске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ульяновск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№680 от 2025.04.04 Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Установка трубопоршневая поверочная двунаправленная (Daniel DN 16')
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Daniel Measurement & Control Inc.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
87142-22 |
Установки трубопоршневые поверочные двунаправленные, Daniel DN 16' Daniel Measurement & Control Inc. (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
91743-24 |
Установка трубопоршневая поверочная двунаправленная , Daniel DN 16' Daniel Measurement & Control Inc. (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
93521-24 |
Установка трубопоршневая поверочная двунаправленная , Daniel DN 16' Daniel Measurement & Control Inc. (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
95078-25 |
Установка трубопоршневая поверочная двунаправленная , Daniel DN 16' Daniel Measurement & Control Inc. (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
Отчет «MM_2. Сводные статические показатели реестра МВИ ФГИС «Аршин»» дает быстрый обзор ключевых метрик по всем карточкам методик измерений. Здесь собраны базовые данные: даты первой и последней публикации, общий объем записей, доля действующих методик, темп появления новых публикаций (за 30 дней, за год, YTD), а также усредненные показатели (например, средний темп в месяц).
Блоки «Организации» и «Качество данных» показывают, сколько уникальных разработчиков и аттестующих организаций представлено в базе, сколько разных номеров аккредитации встречается, и насколько полно заполнены ключевые поля карточек (контакты, диапазоны измерений, погрешность, наименование документа). Это помогает оценивать как охват реестра, так и качество его наполнения.
В разделе «Дубликаты и лидеры» видна доля строк в дубликатных реестровых номерах и самый распространенный вид измерений. Эти индикаторы полезны для наведения порядка в данных и мониторинга тематических «горячих зон». Все показатели рассчитываются непосредственно из таблицы foei_mi_flat и обновляются при каждом открытии страницы.
Кто поверяет Установка трубопоршневая поверочная двунаправленная (Daniel DN 16')
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "НЕФТЕАВТОМАТИКА" (RA.RU.310667) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Установка трубопоршневая поверочная двунаправленная (Daniel DN 16')
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средствам измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательПубличное акционерное общество «Татнефть» имени В.Д. Шашина
(ПАО «Татнефть» им. В.Д. Шашина)
ИНН 1644003838
Юридический адрес: 423450, Республика Татарстан, г. Альметьевск, ул. Ленина, д. 75
Испытательный центр
Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика») Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2аПринцип действия ТПУ заключается в повторяющемся вытеснении шаровым поршнем известного объема жидкости из калиброванного участка. Шаровый поршень совершает движение под действием потока жидкости, проходящего через калиброванный участок.
При работе ТПУ и поверяемый, градуируемый или контролируемый преобразователь расхода (далее - ПР) соединяют последовательно. Через технологическую схему с ТПУ и ПР устанавливают необходимое значение расхода жидкости. Вытесненный объем жидкости протекает через поверяемый ПР, сигнал с которого подается на вход вторичной электронной аппаратуры, входящей в состав системы измерений количества и показателей качества нефти (далее - СИКН). Накопленное за время прохождения шаровым поршнем калиброванного участка количество импульсов ПР пропорционально объему жидкости, прошедшему через поверяемый ПР и который равен вместимости калиброванного участка ТПУ.
ТПУ состоит из следующих основных элементов: калиброванный участок, ограниченный одной парой сигнализаторов прохождения шарового поршня, четырехходовой переключающий кран, шаровый поршень. Для измерений температуры применяются преобразователи температуры или термометры, для которых предусмотрены места для установки на входном и выходном коллекторах ТПУ. Для измерений давления применяются преобразователи давления или манометры, для которых предусмотрены места для установки на входном и выходном коллекторах ТПУ.
ТПУ является двунаправленной и имеет стационарное исполнение.
К ТПУ данного типа относится установка трубопоршневая поверочная двунаправленная Daniel DN 16" с заводским номером MDP-483.
Заводской номер в виде буквенно-цифрового обозначения нанесен на шильд-табличку рамы ТПУ.

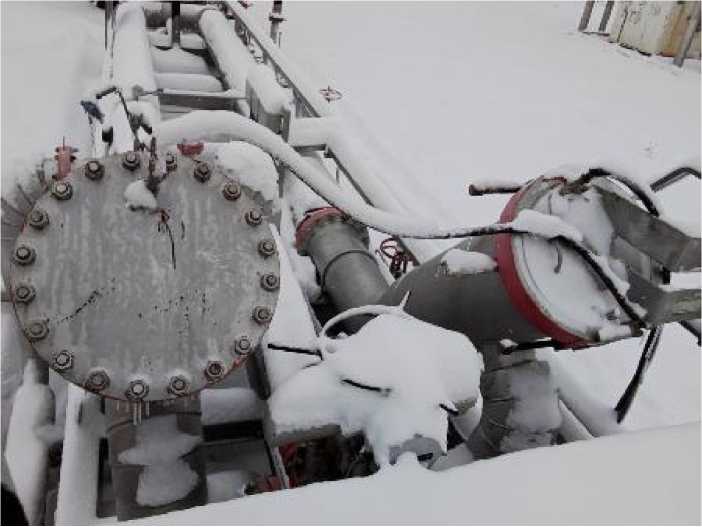

Общий вид ТПУ представлен на рисунке 1.
Рисунок 1 - Общий вид ТПУ
Установка пломб на ТПУ осуществляется с помощью проволоки и свинцовых (пластмассовых) пломб с нанесением знака поверки давлением на пломбы, установленные на контровочных проволоках, пропущенных через отверстие основания крепления сигнализаторов прохождения шарового поршня и в их крышке клеммной коробки, а также через отверстия в двух контровочных гайках на шпильках, расположенных диаметрально противоположно на всех присоединительных фланцах калиброванного участка.

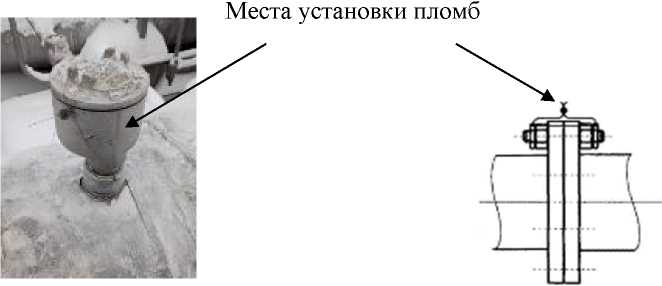

Схема установки пломб для защиты от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 2.
Знак поверки наносится на пломбы, установленные в соответствии с рисунком 2.
а) сигнализатор прохождения шарового поршня б) фланец калиброванного участка
Рисунок 2 - Схема установки пломб для защиты от несанкционированного доступа, обозначение места нанесения знака поверки
Т а б л и ц а 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Наибольшее значение объемного расхода, м3/ч |
650 |
|
Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) при измерении (воспроизведении единицы) объема жидкости (вместимости) в потоке, % |
±0,1 |
Т а б л и ц а 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Номинальное значение объема жидкости калиброванного участка, м3 1) - сигнализаторы 1-2-1 |
(вместимости) |
3,3553 |
|
Диаметр калиброванного участка, мм |
387,35 | |
|
Толщина стенок калиброванного участка, мм |
9,525 | |
|
Измеряемая среда |
нефть по ГОСТ Р 51858-2002 | |
|
Максимальное рабочее давление, МПа |
3,5 | |
|
Параметры электрического питания:
|
230±23/400±40 50±0,4 | |
|
Условия эксплуатации:
|
от -40 до +50 от 96 до 104 80 | |
|
1) определяется при поверке ТПУ | ||
Т а б л и ц а 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
10000 |
|
Средний срок службы, лет, не менее |
10 |
