Номер по Госреестру СИ: 91743-24
91743-24 Установка трубопоршневая поверочная двунаправленная
(Daniel DN 16')
Назначение средства измерений:
Установка трубопоршневая поверочная двунаправленная Daniel DN 16'' (далее - ТПУ) предназначена для воспроизведения, хранения и передачи единицы объема и объемного расхода протекающей жидкости. ТПУ применяются в качестве рабочих эталонов 2-го разряда в соответствии с приказом Федерального агентства по техническому регулированию и метрологии № 2356 от 26 сентября 2022 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Внешний вид.
Установка трубопоршневая поверочная двунаправленная
Рисунок № 1
Внешний вид.
Установка трубопоршневая поверочная двунаправленная
Рисунок № 2
Внешний вид.
Установка трубопоршневая поверочная двунаправленная
Рисунок № 3
Внешний вид.
Установка трубопоршневая поверочная двунаправленная
Рисунок № 4
Внешний вид.
Установка трубопоршневая поверочная двунаправленная
Рисунок № 5
Общие сведения
Дата публикации - 30.03.2024
Срок свидетельства -
Номер записи - 193619
ID в реестре СИ - 1415491
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Daniel DN 16',
Производитель
Изготовитель - Daniel Measurement & Control Inc.
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№837 от 2024.03.28 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Установка трубопоршневая поверочная двунаправленная (Daniel DN 16')
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Daniel Measurement & Control Inc.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
87142-22 |
Установки трубопоршневые поверочные двунаправленные, Daniel DN 16' Daniel Measurement & Control Inc. (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
91743-24 |
Установка трубопоршневая поверочная двунаправленная , Daniel DN 16' Daniel Measurement & Control Inc. (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
93521-24 |
Установка трубопоршневая поверочная двунаправленная , Daniel DN 16' Daniel Measurement & Control Inc. (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
95078-25 |
Установка трубопоршневая поверочная двунаправленная , Daniel DN 16' Daniel Measurement & Control Inc. (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
Кто поверяет Установка трубопоршневая поверочная двунаправленная (Daniel DN 16')
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "НЕФТЕАВТОМАТИКА" (RA.RU.310667) | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Установка трубопоршневая поверочная двунаправленная (Daniel DN 16')
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 2 руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости» (п. 5.2.5).
ПравообладательПубличное акционерное общество «Татнефть» имени В.Д.Шашина (ПАО «Татнефть» им. В.Д.Шашина)
ИНН 1644003838
Юридический адрес: 423450, Республика Татарстан, г. Альметьевск, ул. Ленина, д. 75 Телефон: +7 (8553) 37-11-11
E-mail: tnr@tatneft.ru
Испытательный центр
Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а
Правообладатель
Публичное акционерное общество «Татнефть» имени В.Д.Шашина (ПАО «Татнефть» им. В.Д.Шашина)ИНН 1644003838
Юридический адрес: 423450, Республика Татарстан, г. Альметьевск, ул. Ленина, д. 75 Телефон: +7 (8553) 37-11-11
E-mail: tnr@tatneft.ru
Принцип действия ТПУ заключается в повторяющемся вытеснении шаровым поршнем известного объема жидкости из калиброванного участка. Шаровый поршень совершает движение под действием потока жидкости, проходящего через калиброванный участок.
При работе ТПУ и поверяемый, градуируемый или контролируемый преобразователь расхода (ПР) соединяют последовательно. Через технологическую схему с ТПУ и ПР устанавливают необходимое значение расхода жидкости. Вытесненный объем жидкости протекает через поверяемый ПР, сигнал с которого подается на вход вторичной электронной аппаратуры, входящей в состав системы измерений количества и показателей качетва нефти (далее - СИКН). Накопленное за время прохождения шаровым поршнем калиброванного участка количество импульсов ПР пропорционально объему жидкости, прошедшему через поверяемый ПР и который равен вместимости калиброванного участка ТПУ.
ТПУ состоят из следующих основных элементов: калиброванный участок, ограниченный одной парой сигнализаторов прохождения шарового поршня, четырехходовой переключающий кран, шаровый поршень. Для измерений температуры применяются преобразователи температуры или термометры, для которых предусмотрены места для установки на входном и выходном коллекторах ТПУ. Для измерений давления применяются преобразователи давления или манометры, для которых предусмотрены места для установки на входном и выходном коллекторах ТПУ.
ТПУ является двунаправленной и имеет стационарное исполнение.
К ТПУ данного типа относится установка трубопоршневая поверочная двунаправленная Daniel DN 16'' с заводским номером 536.
Заводской номер в виде цифрового обозначения нанесен на шильд-табличку ТПУ.

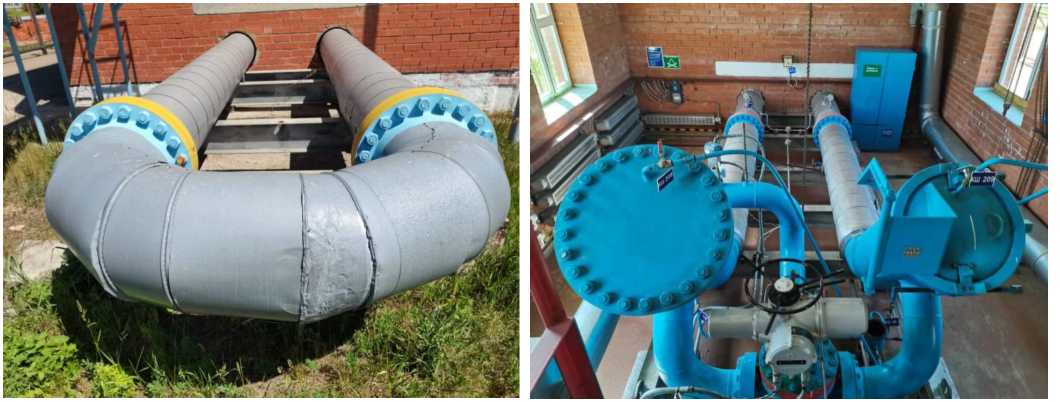

Общий вид ТПУ представлен на рисунке 1.
Схема установки пломб для защиты от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 1 - Общий вид ТПУ
Установка пломб на ТПУ осуществляется с помощью проволоки и свинцовых (пластмассовых) пломб с нанесением знака поверки давлением на пломбы, установленные на контровочных проволоках.
Знак поверки наносится на пломбы, установленные в соответствии с рисунком 2.
Места установки пломб

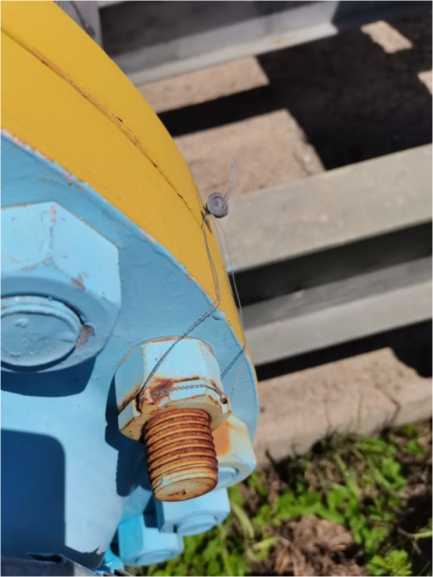

а) фланец калиброванного участка
поршня
Рисунок 2 - Схема установки пломб для защиты от несанкционированного доступа, обозначение места нанесения знака поверки

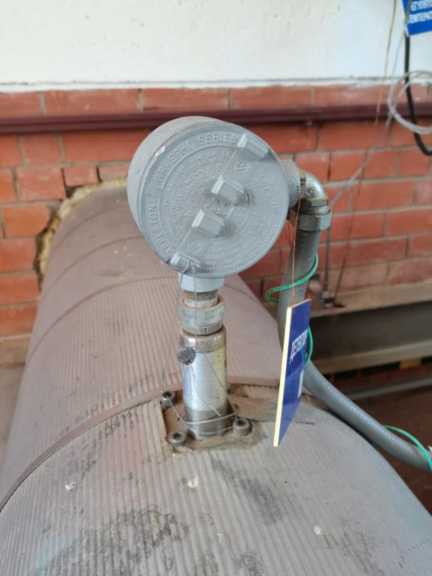

б) сигнализатор прохождения шарового
Лист № 3 Всего листов 4
Т а б л и ц а 3 -
|
Наименование |
Обозначение |
Количество |
|
Установка трубопоршневая поверочная двунаправленная |
Daniel DN 16'' |
1 шт. |
|
Руководство по эксплутации |
- |
1 экз. |
Т а б л и ц а 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) при измерении (воспроизведении единицы) объема жидкости (вместимости калиброванного участка) в потоке при температуре +20°С и избыточном давлении 0 МПа, % |
±0,09 |
|
Наибольшее значение объемного расхода, м3/ч |
650 |
|
Номинальное значение объема жидкости (вместимости калиброванного участка) при температуре +20°С и избыточном давлении 0 МПа, м3 - сигнализаторы 1 -2-1 |
3,39576 |
Т а б л и ц а 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диаметр калиброванного участка, мм |
387,36 |
|
Толщина стенок калиброванного участка, мм |
9,52 |
|
Измеряемая среда |
нефть по ГОСТ Р 51858-2002 |
|
Характеристики измеряемой среды: | |
|
- температура, °С |
от +5 до +30 |
|
- давление, МПа |
от 1 до 3,5 |
|
- вязкость, мм2/с |
от 5 до 40 |
|
- содержание свободного газа |
не допускается |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
230±23/400±40 |
|
- частота переменного тока, Гц |
50±0,4 |
|
Потребляемая мощность, кВ^А, не более |
3,0 |
|
Габаритные размеры, мм, не более | |
|
- длина |
13900 |
|
- ширина |
2286 |
|
- высота |
1895 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от 0 до +50 |
|
- атмосферное давление, кПа |
от 96 до 104 |
|
- относительная влажность, %, не более |
80 |
|
Средняя наработка на отказ, ч |
10000 |
|
Средний срок службы, лет |
10 |
