Номер по Госреестру СИ: 95077-25
95077-25 Счетчики воды крыльчатые
(СЕ510)
Назначение средства измерений:
Счетчики воды крыльчатые CE510 (далее - счетчик) предназначены для измерений объема холодной питьевой или чистой технической и горячей воды в полностью заполненных закрытых трубопроводах с максимально допускаемым рабочим давлением 1,6 МПа и с максимально допускаемой рабочей температурой до 90 °С в потоке.

Внешний вид.
Счетчики воды крыльчатые
Рисунок № 1

Внешний вид.
Счетчики воды крыльчатые
Рисунок № 2

Внешний вид.
Счетчики воды крыльчатые
Рисунок № 3
Программное обеспечение
Счетчик имеет встроенное программное обеспечение (далее - ПО), которое записывается в ЭП электронного счетного устройства при изготовлении. ЭП предназначена также для хранения данных заводских настроек. Преобразование измеряемых величин и обработка данных выполняется при помощи аппаратных и программных средств электронного счетного устройства.
Конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Метрологические характеристики счетчиков нормированы с учетом влияния ПО.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
I-SU |
|
Номер версии (идентификационный номер) ПО |
170.46.32.21 |
|
Цифровой идентификатор ПО |
7bd2a3 |
|
Алгоритм вычисления цифрового идентификатора |
CRC16 |
Знак утверждения типа
Знак утверждения типананосится на лицевую часть счетного устройства методом лазерной гравировки, а также на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 эксплуатационного документа САНТ.407223.001 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ГОСТ Р 50193.1-92 (ИСО 4064/1-77) Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования;
САНТ. 407223.001 ТУ «Счетчики воды крыльчатые CE510. Технические условия».
ПравообладательАкционерное общество «Электротехнические заводы Энергомера» (АО «Энергомера»)
ИНН 2635133470
Юридический адрес: 355035, Ставропольский край, г. Ставрополь, ул. Ленина, д. 415, оф. 294
Испытательный центр
Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, оф. 7 Телефон: (843) 214-20-98, факс: (843) 227-40-10
E-mail: office@ooostp.ru
Web-сайт: http://www.ooostp.ru
Принцип действия счетчиков состоит в отсчете числа оборотов крыльчатки, количество оборотов которой пропорционально объему воды, прошедшему через счетчик. Вращение крыльчатки счетчика, расположенной в измерительной камере, передается через магнитную муфту на измерительный узел электронного счетного устройства, изолированного от измерительной камеры. Отслеживание угла поворота крыльчатки осуществляется датчиком угла поворота. В зависимости от угла поворота крыльчатки на выходе датчика формируются сигналы, пропорциональные синусу и косинусу угла поворота внешнего магнитного поля, которые поступают в электронное счетное устройство.
Конструктивно счетчики состоят из герметичного корпуса (измерительной камеры) и электронного счетного устройства. Внутри герметичного корпуса расположен измерительный механизм, который состоит из крыльчатки, закрепленной в измерительной камере проточной части корпуса. Проточная часть отделена от электронного счетного устройства уплотнительной панелью, зафиксированной и герметизированной уплотнительным кольцом.
Электронное счетное устройство состоит из следующих частей:
-
- жидкокристаллический индикатор (далее - ЖКИ);
-
- микроконтроллер с измерительным модулем;
-
- энергонезависимую память (далее - ЭП);
-
- автономный источник питания;
-
- прозрачный пластмассовый колпак;
-
- основание электронного счетного устройства;
-
- пластмассовое пломбировочное кольцо.
Электронное счетное устройство поддерживает следующие интерфейсы удаленного доступа:
-
- UBN LPWAN;
-
- Sig Fox;
-
- LoRa WAN;
-
- NB-IoT и другие опционально.
Количество импульсов, выдаваемых измерительным узлом электронного счетного устройства, прямо пропорционально прошедшему через счетчик объему воды. Объем прошедшей воды отображается на ЖКИ. Доступ к данным на ЖКИ осуществляется при помощи сенсорной кнопки на боковой стороне прозрачного колпака.
Архивы и журналы хранятся в ЭП и доступны для считывания через интерфейс связи удаленного доступа.
Счетчики имеют различные исполнения в зависимости от максимально допустимой температуры воды, номинального расхода и диаметра условного прохода.
Структура условного обозначения счетчика представлена в таблице 1.
Таблица 1 - Структура условного обозначения
|
№ поля |
Описание поля |
Код поля |
Расшифровка |
|
1 |
Обозначение применения |
1 |
Для холодной воды |
|
2 |
Для горячей и холодной воды | ||
|
2 |
Номинальный расход |
1 |
Номинальный расход 1,6 м3/ч |
|
2 |
Номинальный расход 2,5 м3/ч | ||
|
3 |
Диаметр условного прохода |
1 |
Диаметр условного прохода 15 мм |
|
2 |
Диаметр условного прохода 20 мм | ||
|
4 |
Радиоинтерфейс |
U |
UNB |
|
5 |
Нумерация по внутризаводской классификации |
N01 |
Обозначение модификации |
|
N02 |
Обозначение модификации |
Пример условного обозначения счетчика для горячей воды с номинальным расходом 1,6 м3/ч, с диаметром условного прохода 20 мм: 212UN01.
Общий вид счетчика представлен на рисунке 1.
Пломбировку от несанкционированного доступа осуществляют нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу. Пломба устанавливается на внешнюю боковую сторону счетчика с помощью проволоки, продетой через специальные отверстия, соединяющие цветное пломбировочное пластиковое кольцо и отверстие в герметичном корпусе счетчика.
Заводской номер и MAC-адрес в виде цифровых кодов наносятся методом лазерной гравировки на лицевую часть, расположенную под прозрачной частью корпуса. Места нанесения заводского номера, MAC-адреса и знака утверждения типа представлены на рисунке 2. Схема пломбировки от несанкционированного доступа представлена на рисунке 3.

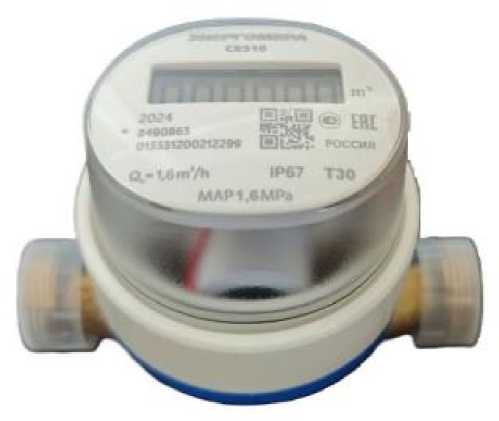

Рисунок 1 - Общий вид счетчика

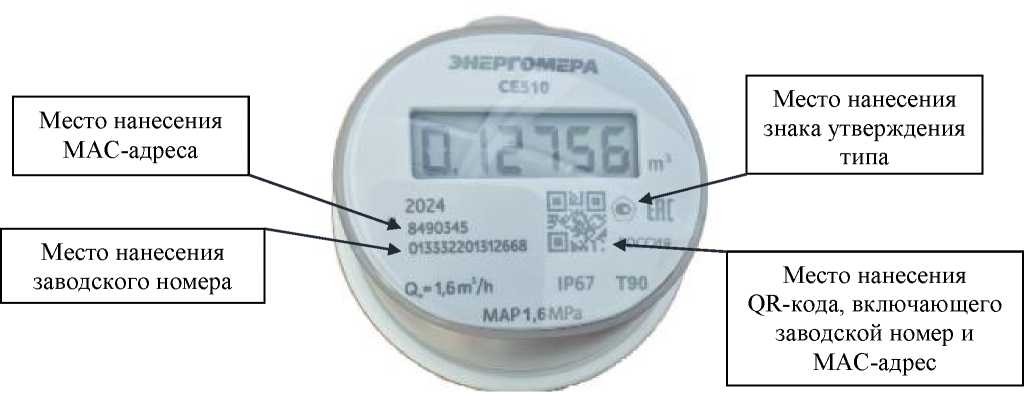

Рисунок 2 - Места нанесения заводского номера и знака утверждения типа
1

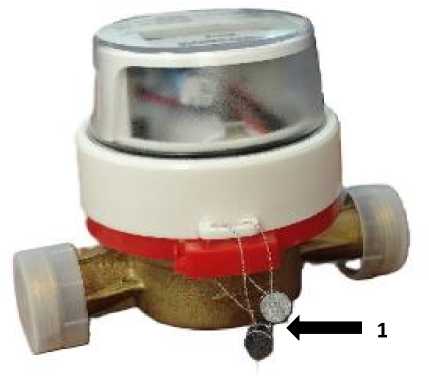

Рисунок 3 - Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки (1 - места нанесения знака поверки и установки пломбы завода-изготовителя)
Таблица 6 -
|
Наименование |
Обозначение |
Количество |
|
Счетчик воды крыльчатый^ |
CE510 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз |
|
Упаковка (индивидуальная)2 |
- |
1 шт. |
| ||
Таблица 3 - Метрологические характеристики
|
Наименование параметра |
Значение для исполнения с номинальным расходом Qn, м3/ч | |
|
1,6 |
2,5 | |
|
Метрологический класс по ГОСТ Р 50193.1-92 |
В | |
|
Максимальный расход Qmax, м3/ч |
2 |
3,125 |
|
Переходный расход Qt, м3/ч |
0,064 |
0,1 |
|
Минимальный расход Qmin, м3/ч |
0,04 |
0,063 |
|
Пределы допускаемой относительной погрешности | ||
|
измерений объема, %, в диапазоне расходов: | ||
|
- от Qmin до Qt |
±5 | |
|
- от Qt до Qmax: | ||
|
а) для горячей воды |
±3 | |
|
б) для холодной воды |
±2 | |
Таблица 4 - Основные технические характеристики
|
Наименование параметра |
Значение для исполнения с номинальным расходом Qn, м3/ч | |
|
1,6 |
2,5 | |
|
Диаметр условного прохода, мм |
15 | |
|
Цена деления младшего разряда, м3 |
0,1 | |
|
Емкость счетного устройства, м3 |
99999,9 | |
|
Измеряемая среда |
вода питьевая, вода техническая | |
|
Давление измеряемой среды, МПа, не более |
1,6 | |
|
Потеря давления при Qmin, МПа, не более |
0,063 | |
|
Диапазон температуры измеряемой среды, °С: | ||
|
- для счетчиков холодной воды |
от 0,1 до 30,0 | |
|
- для счетчиков горячей воды |
от 0,1 до 90,0 | |
|
Габаритные размеры, мм, не более: | ||
|
- длина |
110 | |
|
- ширина |
80 | |
|
- высота |
96 | |
|
Масса, кг, не более |
0,5 | |
|
Условия эксплуатации: | ||
|
- температура окружающей среды, °С |
от +5 до +55 | |
|
- относительная влажность до 40 °С, %, не более |
93 | |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 | |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
150000 |
