Номер по Госреестру СИ: 95036-25
95036-25 Система мгновенных измерений
(VX8300)
Назначение средства измерений:
Система мгновенных измерений VX8300 (далее - система) предназначена для бесконтактных измерений изделий с созданием двухмерного изображения детали для геометрического контроля точности линейных размеров.

Внешний вид.
Система мгновенных измерений
Рисунок № 1

Внешний вид.
Система мгновенных измерений
Рисунок № 2
Программное обеспечение
Система работает под управлением встроенного метрологически значимого программного обеспечения (далее - ПО) «VisionX», предназначенного для обеспечения взаимодействия узлов прибора, выполнения, сохранения и обработки результатов измерений.
Конструкция средства измерений (далее - СИ) исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию, программно-аппаратные интерфейсы связи отсутствуют.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
VisionX |
|
Номер версии (идентификационный номер) ПО |
не ниже v.3.2 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетод измерений изложен в главе 3 «Процесс измерения» документа «Системы мгновенных измерений VX8300. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840.
Изготовитель
Chotest Technology Inc. КитайАдрес: 2/F, Building B1, Zhiyuan, Xueyuan Road, Xili, Nanshan, Shenzhen 518071, China
Тел.: 86-755-83318988-227
Факс:86-755-83312849
E-mail: sales@chotest.com
Web-сайт: https://en.chotest.com
Правообладатель Chotest Technology Inc. Китай
Адрес: 2/F, Building B1, Zhiyuan, Xueyuan Road, Xili, Nanshan, Shenzhen 518071, China
Тел.: 86-755-83318988-227
Факс:86-755-83312849
E-mail: sales@chotest.com
Web-сайт: https://en.chotest.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Chotest Technology Inc. КитайАдрес: 2/F, Building B1, Zhiyuan, Xueyuan Road, Xili, Nanshan, Shenzhen 518071, China
Тел.: 86-755-83318988-227
Факс:86-755-83312849
E-mail: sales@chotest.com
Web-сайт: https://en.chotest.com
Принцип действия системы основан на использовании технологии оптического и цифрового проецирования увеличенных изображений объекта, расположенного на измерительном столе при различных типах освещения.
Нанесение знака поверки на систему не предусмотрено. Заводской номер нанесен методом печати на табличке, расположенной на задней части корпуса системы и имеет буквенно-цифровое обозначение (рисунок 1).
Пломбирование системы от несанкционированного доступа не предусмотрено.
Общий вид системы представлен на рисунке 2.
К системе, относящейся к данному типу средств измерений, относится система мгновенных измерений VX8300 зав. № VX830023195.

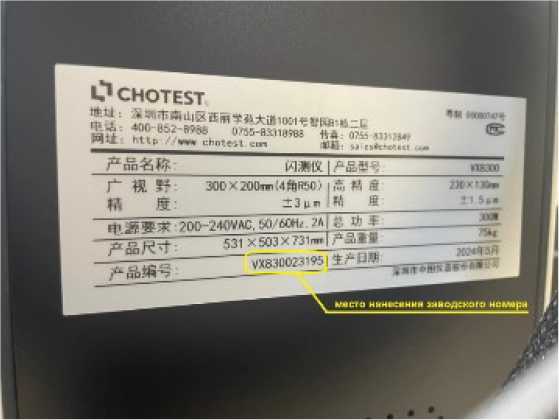

Рисунок 1 - Внешний вид таблички

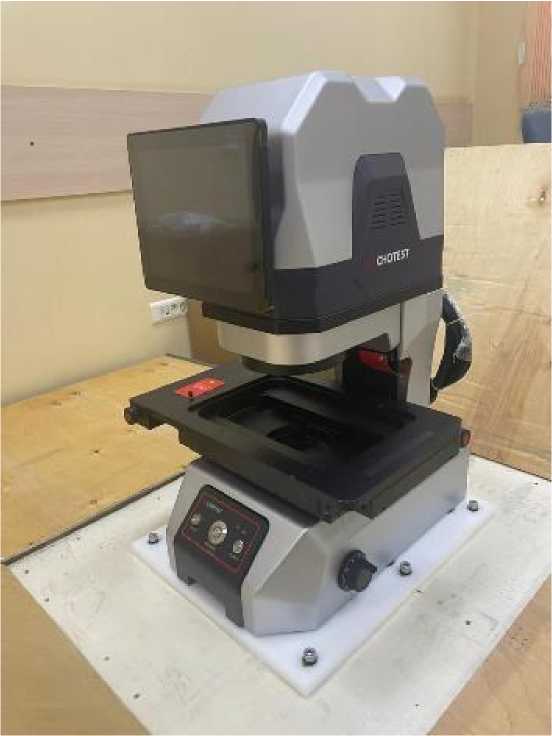

Рисунок 2 - Общий вид системы
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений линейных размеров при использовании стандартного объектива, мм
|
от 0 до 300 от 0 до 200 |
|
Диапазон измерений линейных размеров при использовании высокоточного объектива, мм
|
от 0 до 230 от 0 до 130 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров при использовании стандартного объектива, мкм (L -измеряемая длина в мм)
|
±3 ±(5+L/200) |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров при использовании высокоточного объектива, мкм (L - измеряемая длина в мм)
|
±1,5 ±(3+L/200) |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон перемещений по оси Z, мм |
75 |
|
Высота измеряемых деталей, мм, не более |
70 |
|
Масса, кг, не более |
75 |
|
Габаритные размеры, мм, не более | |
|
- длина |
531 |
|
- ширина |
503 |
|
- высота |
731 |
Таблица 4 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Температура окружающей среды, °C |
от +10 до +30 |
|
Относительная влажность воздуха, %, не более |
80 |
|
Напряжение переменного тока, В |
от 210 до 230 |
|
Частота, Гц |
50/60 |
