Наименование

SJ5701

SJ5718

SJ5730

SJ5760

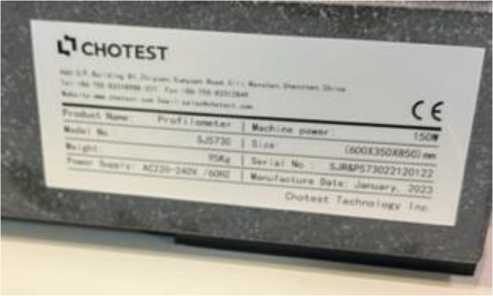

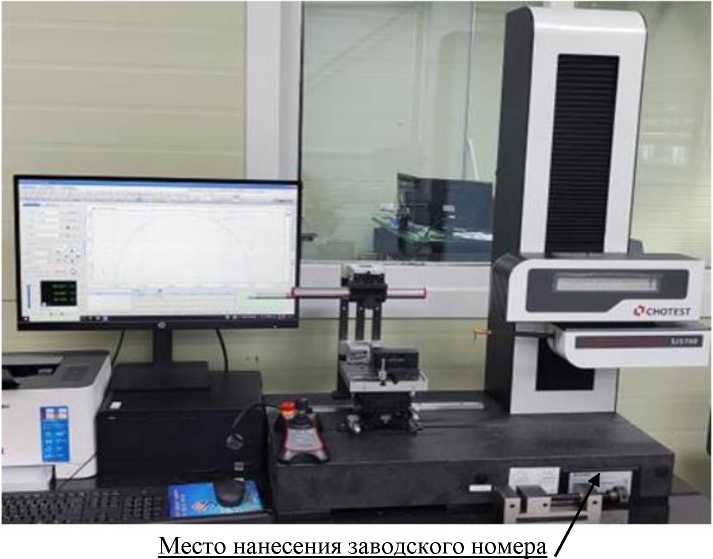

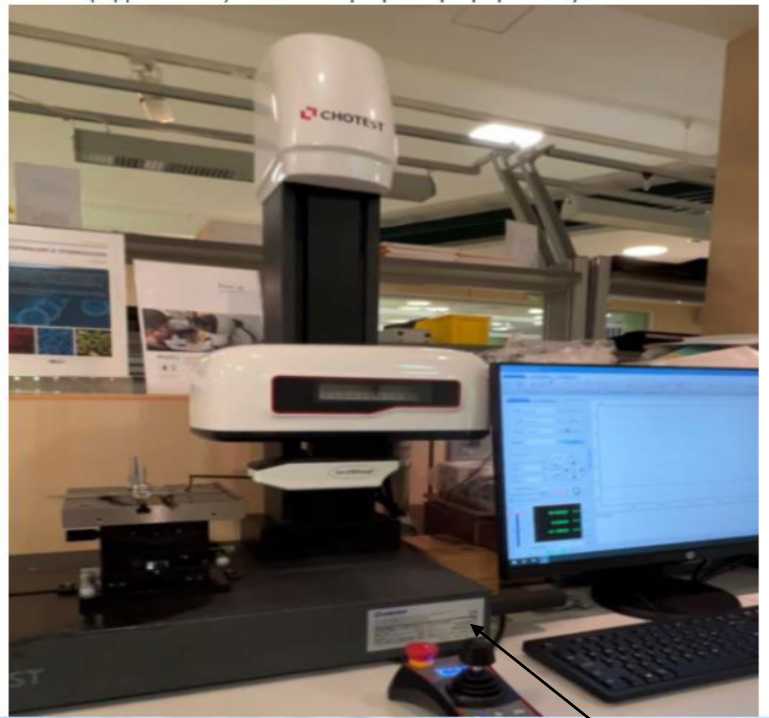

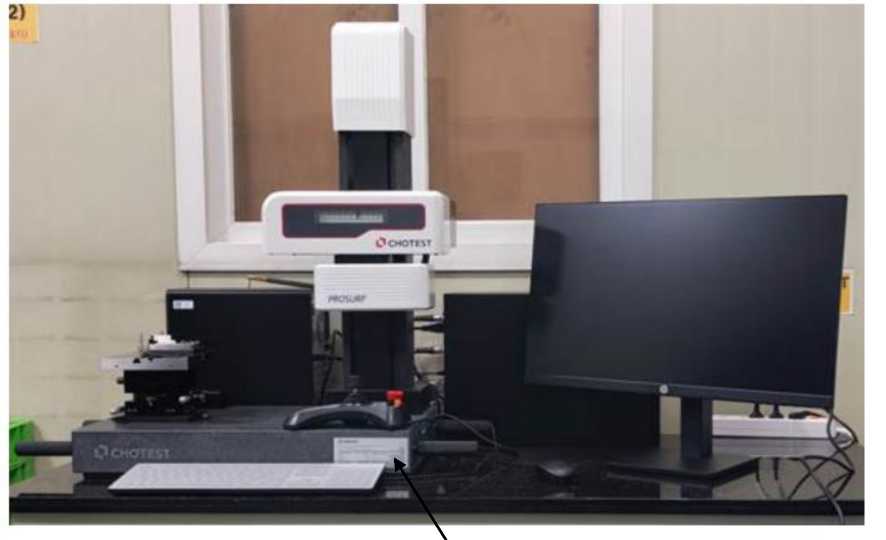

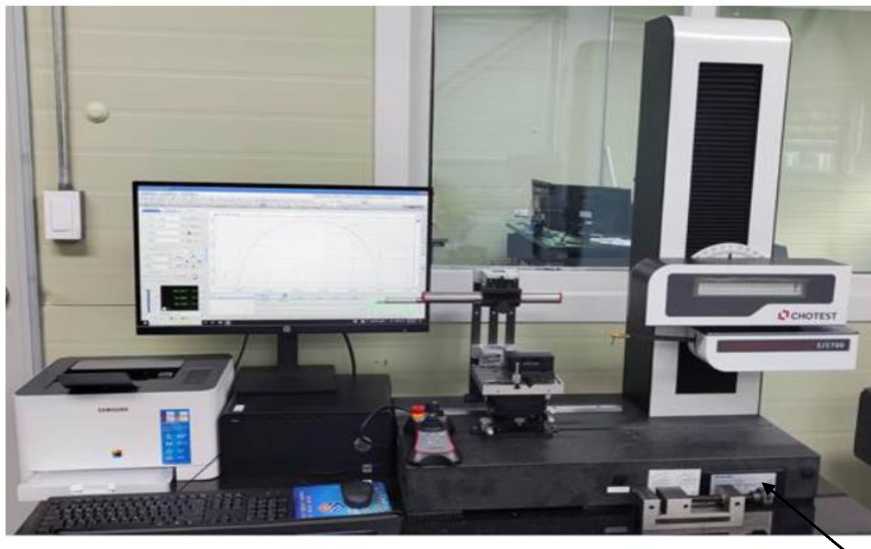

Прибор для измерений параметров контура и шероховатости поверхности Chotest

+

+

+

+

- блок привода для измерения контура;

+

+

+

- блок привода для измерения шероховатости

+

+

+

- блок привода с удлененной консолью и датчиком для измерения шероховатости

+

+

+

Комбинированная мера для калибровки прибора

+

+

Комбинированная мера для калибровки прибора в режиме измерения профиля

+

+

Щуп L75-ZMY15

+

+

+

Щуп L75-RMY15

+

+

+

Мера шероховатости , Ra = 0,8 мкм

+

+

Комбинированный датчик DQ-30

+

+

+

Наименование

SJ5701

SJ5718

SJ5730

SJ5760

Электронный блок управления

+

Тиски

+

Предметный столик

+

Портативный джойстик

+

Программное обеспечение

+

Металлический кейс для принадлежностей

+

Руководство по эксплуатации

+

Сертификат и гарантийная карта

+

Наименование характеристики

Значение

Модификация

SJ5701

SJ5718

SJ5730

SJ5760

При измерении контура поверхности

Диапазон измерений линейных размеров по оси Z, мм

±25

±30

±7 (при длине щупа 85 мм)

±8 (при длине щупаи 95 мм)

±10 (при длине щупа 110 мм)

±25

Разрешение по оси Z^kiw

0,01

0,1

0,0001

0,01

Пределы допускаемой абсолютной погрешности линейных измерений по оси Z, мкм

±(0,6+|4H|/100), где Н - измеряемая высота по оси Z, в мм

±(0,6+|5H|/100), где Н - измеряемая высота по оси Z, в мм

<±(0,5+|6H|/100) где Н -измеряемая высота по оси Z, в мм

±(0,6+|4H|/100), где Н

- измеряемая высота по оси Z, в мм

Диапазон измерений линейных размеров по оси X, мм

От 0 до 200

От 0 до 100

От 0 до 100

От 0 до 200

Предел допускаемого отклонения от прямолинейности перемещения по оси X , мкм/мм

0,4/100

0,5/100

0,3/100

0,5/100

Разрешение по оси X, мкм

0,01

0,1

0,001

0,01

Пределы допускаемой абсолютной погрешности линейных измерений по оси X, мкм

±(0,6+1,5L/100), где L в мм

±(0,6+2L/100),

где L в мм

±(0,6+2L/100), где L в мм

±(0,6+1,5L/100), где L в мм

Пределы допускаемой абсолютной погрешности измерений радиусов, мкм

±(1+R/20), где R измеренное значение радиуса в мм

Радиус щупа

25 мкм

25 мкм

25 мкм

25 мкм

При измерении шероховатости поверхности

Диапазон измерений параметра шероховатости Ra, мкм

От 0,05 до 12,5

-

От 0,05 до 12,5

От 0,05 до 12,5

Диапазон измерений линейных размеров по оси X, мм

от 0 до 200

-

от 0 до 100

от 0 до 200

Диапазон измерений линейных размеров по оси Z, мкм

±400

-

±7 (при длине щупа 85 мм)

±8 (при длине щупа 95 мм)

±10 (при длине щупа 110 мм)

±80; ±40; ±20

Разрешение по оси Z, мкм

0,001

-

0,0001

0,004 (±80);

0,002 ( ±40);

0,001 (±20)

Предел допускаемого отклонения от прямолинейности перемещения по оси X мкм/мм

<0,15/20

<0,4/100

-

0,2/50;

0,3/100

<0,3/20

<0,5/100

Пределы допускаемой основной относительной погрешности измерений параметра Ra, мкм

±2% + 4 нм

-

±2% + 4 нм

Параметры профиля

Ra, Rq, Rz, Rmax, Rpc, Rz-JIS, Rt, Rp, Rv, R3z, Rsm, Rs, Rsk, Rku, Rdq, Rlq, Rdc, RHSC, Rmr, Rz-L, Rp-L, R3z-L, Rdc-L, RMr-L, Pdc-L, PMr-LRk, Rpk, Rvk, Rpkx, Rvkx, Mr1, Mr2, A1, A2, Vo, P,W

-

Ra, Rq, Rz, Rmax, Rpc, Rz-JIS, Rt, Rp, Rv, R3z, Rsm, Rs, Rsk, Rku, Rdq, Rlq, Rdc, RHSC, Rmr, Rz-L, Rp-L, R3z-L, Rdc-L, RMr-L, Pdc-L, PMr-LRk, Rpk, Rvk, Rpkx, Rvkx, Mr1, Mr2, A1, A2, Vo, P,W

Щуп

Угол 60°, радиус 2 -- 5 мкм (для шероховатости и контура)

-

Угол 60°, радиус 2 -- 5 мкм (для шероховатости и контура)

Фильтры

Гаусс, 2CR75

Отсечка шага Хе, мм Отсечка шага Xs, мкм

0,025; 0,08; 0,25; 0,8; 2,5; 8 выбирается

0,25; 0,8; 2,5; 8; 25 выбирается

Длина оценки, мм

n* Хе, где п число базовых длин

Модификация

Характеристики

SJ5701

SJ5718

SJ5730

SJ5760

Диапазон перемещений по оси Z,

От 0 до 450

От 0 до 300

От 0 до 300

От 0 до 450

мм

Измерительное усилие, мН -при измерении шероховатости

От 1 до 2

От 3 до 4

0,75

-при измерении контура

От 10 до 150

30

От 10 до 150

Скорость перемещения датчика,

мм/с

От 0 до 10

Скорость измерения , мм/с

От 0,05 до 5

Габаритные размеры, мм, не более - ширина;

450

350

350

450

-высота;

1000

850

850

1000

- длина

850

600

600

850

Масса, кг, не более

150

95

95

150

Наименование характеристики

Значение

Условия эксплуатации:

- нормальная область значений температуры, °C, -относительная влажность воздуха (без конденсата), %

от + 18 до + 22

от 10 до 70

Параметры электрического питания:

-напряжение переменного тока, В

от 100 до 240

-частота переменного тока, Гц

50/60

Мощность, 1ТА, Вт

380
