Принцип действия линеек основан на измерении линейных отклонений от профиля (поверхности) контролируемого изделия до профиля (поверхности) линейки путем сравнения профиля (поверхности) контролируемого изделия с профилем (поверхностью) линейки и на методе «пятен на краску» при контроле плоскостности деталей.

Линейки выпускаются в следующих модификациях:

• - ЛД - лекальные с двухсторонним скосом;

• - ШП - с широкой рабочей поверхностью прямоугольного сечения;

• - ШД - с широкой рабочей поверхностью двутаврового сечения;

• - ШМ - с широкой рабочей поверхностью, мостики;

• - УТ - угловые трехгранные.

Линейки изготовлены из:

• - ЛД, ШП и ШД - закаленной нержавеющей стали;

• - ШМ и УТ - чугуна.

Линейки выпускаются под товарным знаком. L . Товарный знак наносится на линейки методом лазерной гравировки, или на маркировочную табличку методом лазерной гравировки, или типографским способом и на паспорт типографским способом.

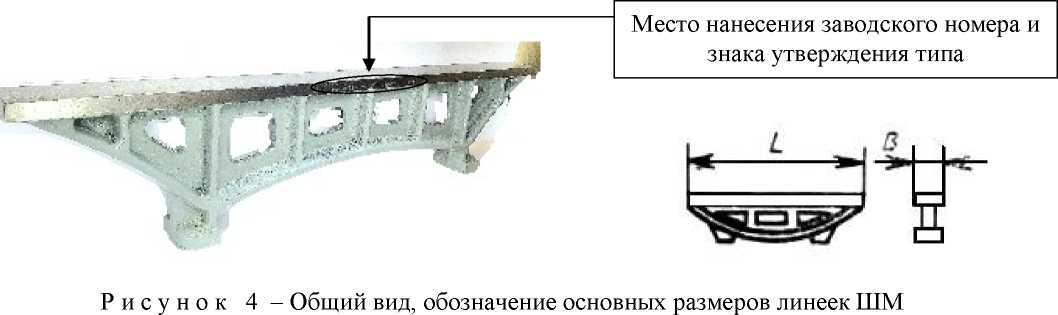

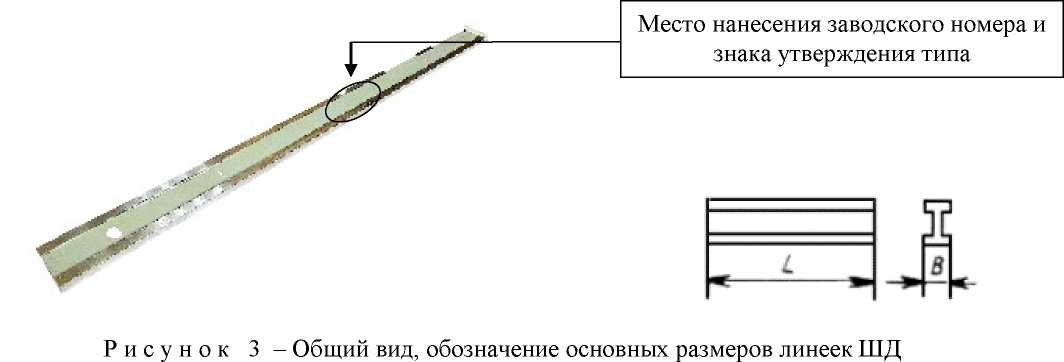

Общий вид линеек и обозначение основных размеров представлены на рисунках 1-5.

Заводской номер в виде цифрового обозначения, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится на линейки методом лазерной гравировки, или на маркировочную табличку методом лазерной гравировки или типографским способом.

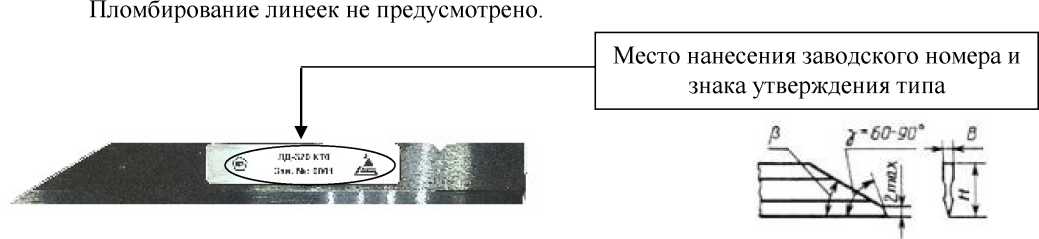

Р и с ун о к 1 - Общий вид, обозначение основных размеров линеек ЛД

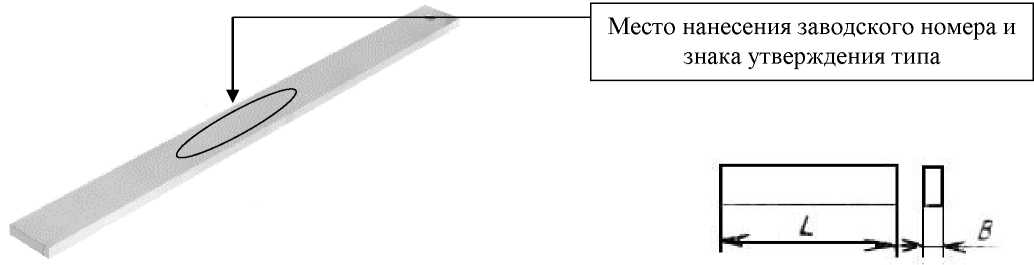

Рисунок 2- Общий вид, обозначение основных размеров линеек ТТТП

Место нанесения заводского номера и знака утверждения типа

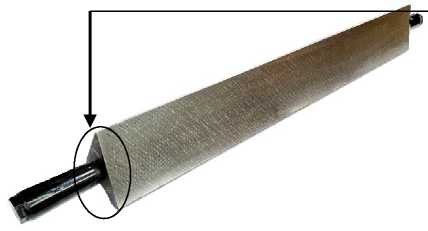

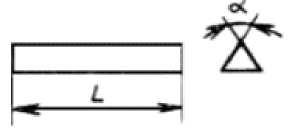

Р и с ун о к 5 - Общий вид, обозначение основных размеров линеек УТ

Лист № 3

Всего листов 6

Таблица 7-

Таблица 1- Основные размеры, классы точности

Таблица 2 - Допуски прямолинейности рабочих поверхностей линейки модификации ЛД в диапазоне угла наклона линеек ±20° от среднего положения

Таблица 3 - Допуски плоскостности рабочих поверхностей линеек ШП и ШД при их установке на две опоры, расположенные против нанесенных на линейки рисок, допуски плоскостности линеек ШМ и УТ, допуски параллельности рабочих поверхностей линеек модификации ШП и ШД, а также допуски перпендикулярности боковых поверхностей рабочим поверхностям линеек ШП и ШМ

П р и м е ч а н и е - Указанные требования к допускам плоскостности и параллельности линеек ШП и ШД и допускам плоскостности линеек ШМ и УТ не распространяют на зону, расположенную на расстоянии 1 мм от края в поперечном направлении при длине линеек до 2500 мм и 1,5 мм при длине линеек более 2500 мм, а в продольном направлении на расстоянии 5 мм от края при длине до 2500 мм и на расстоянии 10 мм при длине линеек более 2500 мм.

Т а б л и ц а 4 - Параметр шероховатости Ra механически обработанных поверхностей линеек по ГОСТ 2789-73

П р и м е ч а н и е - Базовая длина для шероховатости поверхности устанавливается: - Ra < 0,32 мкм - 0,25 мм;

- Ra > 0,32 мкм - 0,80 мм.

Таблица 5- Общие технические характеристики

Продолжение таблицы 5

Таблица 6- Условия эксплуатации
