Номер по Госреестру СИ: 94905-25
94905-25 Кольца установочные РИЦОПТИМА
(Обозначение отсутствует)
Назначение средства измерений:
Кольца установочные РИЦОПТИМА (далее по тексту - кольца), предназначенны для измерений геометрических величин (внутренних диаметров отверстий) путем установки и настройки на требуемый размер приборов, применяемых для измерений внутренних диаметров отверстий.
Внешний вид.
Кольца установочные РИЦОПТИМА
Рисунок № 1
Внешний вид.
Кольца установочные РИЦОПТИМА
Рисунок № 2

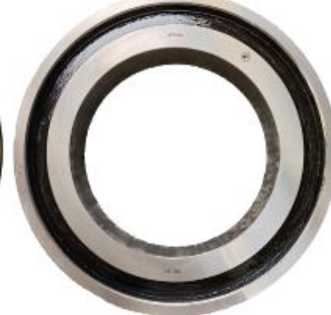

Внешний вид.
Кольца установочные РИЦОПТИМА
Рисунок № 3
Общие сведения
Дата публикации - 17.03.2025
Срок свидетельства - 14.03.2030
Номер записи - 196699
ID в реестре СИ - 1424147
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Индивидуальный предприниматель Бородин Евгений Иванович (ИП Бородин Е.И.)
Страна - РОССИЯ
Населенный пункт - г. Челябинск
Уведомление о начале осуществления предпринимательской деятельности -
Отчет IS_4 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной области измерений. Отчет позволяет оперативно выделить лидеров рынка в конкретной области измерений, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую область измерений, год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Статистика
Кол-во поверок - 30
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№508 от 2025.03.14 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Кольца установочные РИЦОПТИМА (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Индивидуальный предприниматель Бородин Евгений Иванович (ИП Бородин Е.И.)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
89398-23 21.06.2028 |
Угломеры с нониусом, Обозначение отсутствует Индивидуальный предприниматель Бородин Евгений Иванович (ИП Бородин Е.И.) (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
94308-25 13.01.2030 |
Штангенциркули, Обозначение отсутствует Индивидуальный предприниматель Бородин Евгений Иванович (ИП Бородин Е.И.) (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
94466-25 29.01.2030 |
Угольники поверочные 90°, Обозначение отсутствует Индивидуальный предприниматель Бородин Евгений Иванович (ИП Бородин Е.И.) (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
94905-25 14.03.2030 |
Кольца установочные РИЦОПТИМА, Обозначение отсутствует Индивидуальный предприниматель Бородин Евгений Иванович (ИП Бородин Е.И.) (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
95032-25 28.03.2030 |
Линейки поверочные, Обозначение отсутствует Индивидуальный предприниматель Бородин Евгений Иванович (ИП Бородин Е.И.) (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
Простой отчет, показывающий соотношение между мужчинами и женщинами среди поверителей. Учитываются все организации за все время наблюдений. За основу взяты данные Росстата.
Кто поверяет Кольца установочные РИЦОПТИМА (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 30 | 30 | 30 | 0 | 0 | 30 | 30 | 0 |
Стоимость поверки Кольца установочные РИЦОПТИМА (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на нерабочую поверхность колец методом лазерной маркировки и на титульные листы эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» документа КУ.00.001 ПС «Кольца установочные РИЦОПТИМА. Паспорт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1^10“9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
ТУ 2651-007-0186629761-2024 «Кольца установочные РИЦОПТИМА.
Технические условия».
ПравообладательИндивидуальный предприниматель Бородин Евгений Иванович (ИП Бородин Е.И.) ИНН 744712554748
Адрес: 454100, Челябинская обл., г. Челябинск, ул. 40-летия Победы, д. 9А, кв. 6
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Юридический адрес: 644116, Омская обл., г. Омск, ул. Северная 24-я, д. 117АКольца представляют собой цилиндрические детали, изготовленные из стали, с отверстием определенного диаметра, формирующим измерительную (рабочую) поверхность, с которой контактируют измерительные наконечники проверяемого прибора. На нерабочей поверхности колец может присутствовать проточка для снижения массы кольца. Кольца выпускаются с различными диаметрами отверстий.
Кольца изготавливаются в виде отдельных колец или комплектами.
Кольца в виде отдельных колец выпускаются с номинальными диаметрами в диапазоне от 4,5 до 250 мм.
Пример условного обозначения кольца диаметром 18 мм, поставляемого отдельно:
Кольцо установочное РИЦОПТИМА 0 18 мм, ТУ 2651-007-0186629761-2024
Номинальные диаметры и число колец изготавливаемых комплектами указаны в таблице 1.
Пример условного обозначения комплекта колец 928.2:
Кольца установочные РИЦОПТИМА, комплект 928.2, ТУ 2651-007-0186629761-2024
Таблица 1- Номинальные диаметры отверстия колец, поставляемых в комплектах
|
Обозначение комплекта |
Номинальный диаметр отверстий колец, мм |
Число колец в комплекте, шт |
|
928.2 |
6,0; 6,3; 6,7; 7,1; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0 |
10 |
|
928.3 |
10,0; 10,5; 11,0; 11,5; 12,0; 13,0; 14,0; 15,0; 16,0; 17,0; 18,0 |
11 |
|
928.4 |
18,0; 19,0; 20,0; 21,0; 22,0; 24,0; 25,0; 26,0; 28,0; 30,0; 32,0; 34,0; 36,0; 38,0; 40,0; 45,0; 48,0; 50,0 |
18 |
|
930.1 |
50,0; 53,0; 56,0; 60,0; 63,0; 67,0; 71,0; 75,0; 80,0; 85,0; 90,0; 95,0; 100,0 |
13 |
|
930.2 |
100,0; 105,0; 110,0; 120,0; 125,0; 130,0; 140,0; 150,0; 160,0 |
9 |
Заводской номер в виде цифрового обозначения, наносится на нерабочую поверхность колец лазерной маркировкой.

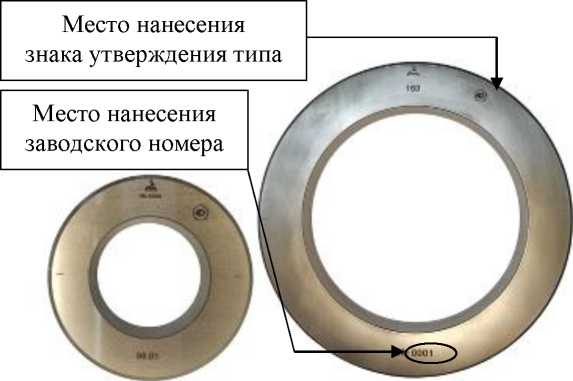

Общий вид колец с указанием мест нанесения заводского номера и знака утверждения типа представлен на рисунке 1.
Р и с ун о к 1 - Общий вид колец с указанием мест нанесения заводского номер и знака утверждения типа
Логотип торговой марки наносится на титульный лист паспорта колец
типографским методом и на нерабочую поверхность кольца методом лазерной маркировки.
Возможность нанесения знака поверки на средство измерений отсутствует. Пломбирование колец от несанкционированного доступа не предусмотрено.
Таблица 2- Основные
|
Диапазон номинальных диаметров отверстий колец (шаг 0,001; 0,01; 0,1 и 1), мм |
Допускаемые отклонения от номинального диаметра, мкм |
Непостоянство диаметра отверстия в продольном сечении колец**, мкм |
Допускаемые отклонения перпендикулярности базового торца кольца относительно оси отверстия, мкм |
Отклонение от круглости , мкм, не более |
Параметр шероховатости Ra измерительной поверхности по ГОСТ 2789-73 мкм, не более |
|
От 4,5 до 6 включ. |
±(1,5+15-Ь)* |
1,0 |
40 |
0,5 |
0,10 |
|
Св. 6 до 10 включ. |
1,0 |
40 |
0,5 | ||
|
Св. 10 до 18 включ. |
1,2 |
60 |
0,5 | ||
|
Св. 18 до 30 включ. |
1,5 |
80 |
0,5 | ||
|
Св. 30 до 50 включ. |
1,5 |
100 |
0,5 | ||
|
Св. 50 до 100 включ. |
2,0 |
120 |
0,5 |
0,20 | |
|
Св. 100 до 160 включ. |
2,5 |
160 |
1,0 | ||
|
Св. 160 до 200 включ. |
3,0 |
200 |
1,0 | ||
|
Св. 200 до 250 включ. |
4,0 |
200 |
1,0 | ||
|
Примечание: * - L - номинальный диаметр отверстия в метрах; ** - За непостоянство диаметра отверстия в продольном сечении кольца принимается наибольшая разность диаметров продольного сечения отверстия кольца. | |||||
Таблица 3- Габаритные размеры и масса колец
|
Диапазон номинальных диаметров отверстий колец (шаг 0,001; 0,01; 0,1 и 1), мм |
Габаритные размеры, мм, не более |
Масса, кг, не более | |
|
наружный диаметр |
высота кольца | ||
|
От 4,5 до 6 включ. |
36 |
10 |
0,08 |
|
Св. 6 до 10 включ. |
40 |
12 |
0,10 |
|
Св. 10 до 18 включ. |
50 |
14 |
0,25 |
|
Св. 18 до 30 включ. |
70 |
18 |
0,50 |
|
Св. 30 до 50 включ. |
90 |
24 |
0,70 |
|
Св. 50 до 100 включ. |
140 |
26 |
3,00 |
|
Св. 100 до 160 включ. |
170 |
30 |
7,00 |
|
Св. 160 до 200 включ. |
230 |
35 |
11,00 |
|
Св. 200 до 250 включ. |
320 |
38 |
20,00 |
Таблица 4- Параметр шероховатости базового торца кольца и условия эксплуатации
|
Наименование характеристики |
Значение |
|
Параметр шероховатости Ra базового торца по ГОСТ 2789-73, мкм, не более |
0,5 |
|
Условия эксплуатации:
|
от +19 до +21 80 |
Таблица 5- Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
5 |
