Номер по Госреестру СИ: 75319-25
75319-25 Комплексы цифровой радиографии
(ФОСФОМАТИК)
Назначение средства измерений:
Комплексы цифровой радиографии ФОСФОМАТИК (далее по тексту -комплексы) предназначены для измерений линейных размеров элементов на цифровых изображениях объектов, в том числе дефектов, при проведении неразрушающего контроля методом цифровой радиографии.
Внешний вид.
Комплексы цифровой радиографии
Рисунок № 1
Внешний вид.
Комплексы цифровой радиографии
Рисунок № 2
Внешний вид.
Комплексы цифровой радиографии
Рисунок № 3
Общие сведения
Дата публикации - 09.04.2025
Срок свидетельства - 28.03.2030
Номер записи - 196813
ID в реестре СИ - 1424615
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
35/100 НРХ-PRO, 40/100 НРХ-PRO, 35/100 НРХ-PRO,
Производитель
Изготовитель - АКЦИОНЕРНОЕ ОБЩЕСТВО "АССОЦИАЦИЯ НАУЧНО-ТЕХНИЧЕСКОГО СОТРУДНИЧЕСТВА "ТЕСТРОН" (АО "Тестрон")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -
Отчет создавался для IT компании ПКФ Бест Софт с целью анализа рынка поверки и сбора информации об аккредитованных поверителях средств измерений.
В результате работы отчета выводится информация обо всех аккредитованных ФСА на поверку орзанизациях.
Доступны следующие поля:
- Наименование организации
- Статус (входит ли в структуру Росстандарта или нет)
- ОКВЭД (БД www.rusprofile.ru)
- Всего поверок
- Контрагентов (крупных от 50 поверок)
- ИНН
- ОГРН
- КПП
- Адрес (юридический)
- Руководитель (должность, ФИО)
- Кол-во персонала (если есть)
- Контакты (email, phone, site)
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1451 от 2019.06.21 Приказ об утверждении типов СИ
№626 от 2025.03.28 Об утверждении типов средств измерений
Наличие аналогов СИ: Комплексы цифровой радиографии (ФОСФОМАТИК)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений АКЦИОНЕРНОЕ ОБЩЕСТВО "АССОЦИАЦИЯ НАУЧНО-ТЕХНИЧЕСКОГО СОТРУДНИЧЕСТВА "ТЕСТРОН" (АО "Тестрон")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
71811-18 09.07.2029 |
Делители напряжения постоянного тока, Экстратестер АКЦИОНЕРНОЕ ОБЩЕСТВО "АССОЦИАЦИЯ НАУЧНО-ТЕХНИЧЕСКОГО СОТРУДНИЧЕСТВА "ТЕСТРОН" (АО "Тестрон") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
89699-23 03.08.2028 |
Томографы компьютерные рентгеновские, FILIN CT АКЦИОНЕРНОЕ ОБЩЕСТВО "АССОЦИАЦИЯ НАУЧНО-ТЕХНИЧЕСКОГО СОТРУДНИЧЕСТВА "ТЕСТРОН" (АО "Тестрон") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
75319-25 28.03.2030 |
Комплексы цифровой радиографии, ФОСФОМАТИК АКЦИОНЕРНОЕ ОБЩЕСТВО "АССОЦИАЦИЯ НАУЧНО-ТЕХНИЧЕСКОГО СОТРУДНИЧЕСТВА "ТЕСТРОН" (АО "Тестрон") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
Кто поверяет Комплексы цифровой радиографии (ФОСФОМАТИК)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 3 | 1 | 2 | 0 | 3 | 1 | 2 |
Стоимость поверки Комплексы цифровой радиографии (ФОСФОМАТИК)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Комплексы имеют в своем составе программное обеспечение (ПО), с помощью которого осуществляется сбор, обработка информации и вывод результатов измерений.
За метрологически значимое принимается все ПО.
Защита программного обеспечения измерителей соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SOVA-64 |
|
Номер версии (идентификационный номер) ПО |
V.1.18.05 и выше |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 7 «Эксплуатация» Руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийТУ 4276-023-56173706-2024 «Комплексы цифровой радиографии ФОСФОМАТИК. Технические условия»;
Локальная поверочная схема.
ПравообладательАкционерное общество «АССОЦИАЦИЯ НАУЧНО-ТЕХНИЧЕСКОГО СОТРУДНИЧЕСТВА «ТЕСТРОН» (АО «ТЕСТРОН»)
ИНН 7802166998
Юридический адрес: 196084, г. Санкт-Петербург, пр-кт Люботинский, д. 8, лит. А, помещ. 8-Н
Телефон: +7 (812) 380-62-00
E-mail: office@testron.ru
Web-сайт: www.testron.ru
Изготовитель
Акционерное общество «АССОЦИАЦИЯ НАУЧНО-ТЕХНИЧЕСКОГО СОТРУДНИЧЕСТВА «ТЕСТРОН» (АО «ТЕСТРОН»)ИНН 7802166998
Юридический адрес: 196084, г. Санкт-Петербург, пр-кт Люботинский, д. 8, лит. А, помещ. 8-Н
Адрес: 196084, г. Санкт-Петербург, пр-кт Люботинский, д. 8, лит. А, помещ. 8-Н
Телефон: +7 (812) 380-62-00
E-mail: office@testron.ru
Web-сайт: www.testron.ru
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)ИНН 7727061249
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-37-29, факс: +7 (495) 437-56-66
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Акционерное общество «АССОЦИАЦИЯ НАУЧНО-ТЕХНИЧЕСКОГО СОТРУДНИЧЕСТВА «ТЕСТРОН» (АО «ТЕСТРОН»)ИНН 7802166998
Юридический адрес: 196084, г. Санкт-Петербург, пр-кт Люботинский, д. 8, лит. А, помещ. 8-Н
Телефон: +7 (812) 380-62-00
E-mail: office@testron.ru
Web-сайт: www.testron.ru
Принцип действия комплексов основан на преобразовании изображения измеряемого объекта, полученного на фосфорной пластине радиографическим методом неразрушающего контроля под действием рентгеновского или гамма-излучения, в цифровое изображение, его последующей обработке и анализе.
Под действием рентгеновского или гамма-излучения в кристаллах фосфорной пластины формируется изображение. Считывание изображения производится специальным сканирующим устройством. В процессе считывания пластина протягивается роликами под щелью, через которую проходит остро сфокусированный лазерный луч, последовательно освещающий точки пластины, расположенные на одной линии. Излучение, возникающее в результате фосфоресценции пластины под действием лазерного луча, детектируется специальной высокочувствительной системой, усиливается, оцифровывается и поступает на компьютер для последующей обработки.
Комплексы состоят из сканирующего устройства, стирающего устройства и программного обеспечения, устанавливаемого на персональный компьютер. Стирающее устройство встроено в один корпус со сканирующим устройством и используется для стирания с пластины изображения под действием излучения красных светодиодов.
Комплексы изготавливаются в двух исполнениях ФОСФОМАТИК-35/100 HPX-PRO и ФОСФОМАТИК-40/100 HPX-PRO, отличающихся друг от друга минимальным размером пикселя (разрешением сканирования), устанавливаемым при сканировании.
Общий вид комплексов представлен на рисунке 1.
Серийный номер комплексов в буквенно-цифровом формате методом цифровой печати наносится на маркировочную табличку-наклейку, расположенную на нижней части корпуса комплексов. Место нанесения серийного номера указано на рисунке 2. Вид маркировочной таблички-наклейки представлен на рисунке 3.
Нанесение знака поверки на комплексы не предусмотрено. Пломбирование комплексов не предусмотрено.

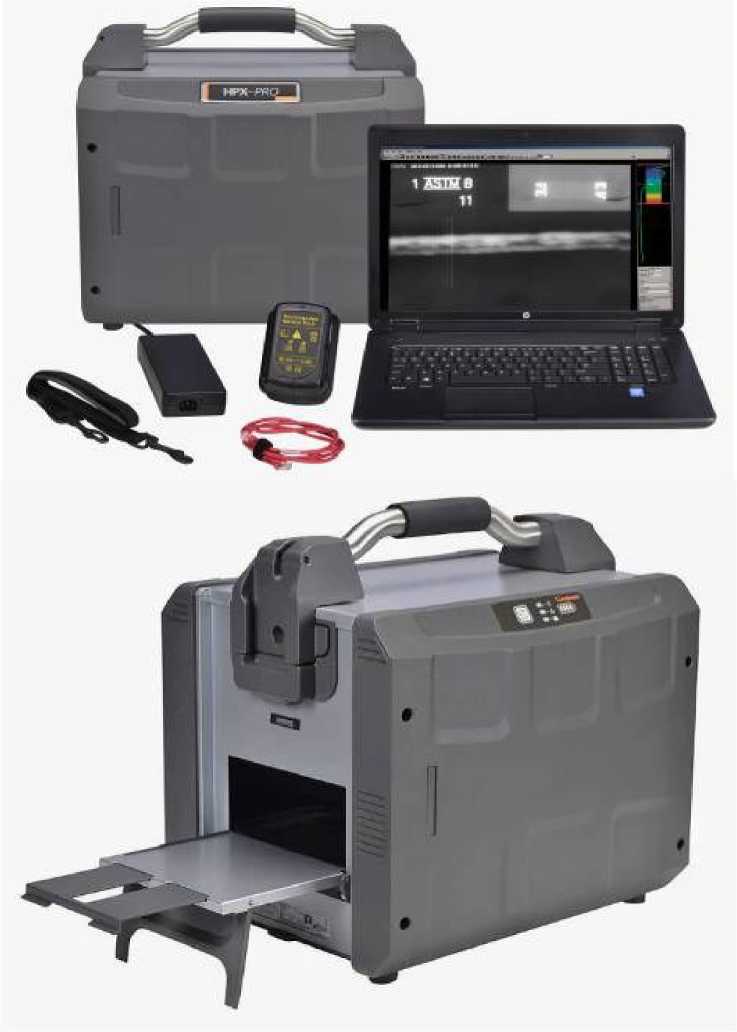

Рисунок 1 - Общий вид комплексов цифровой радиографии ФОСФОМАТИК
Место нанесения серийного номера

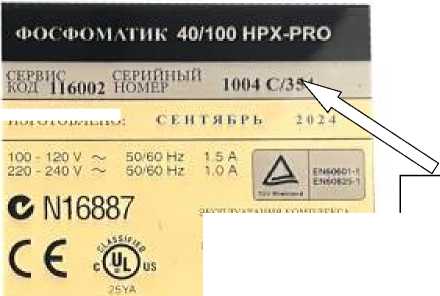

Рисунок 2 - Место нанесения серийного номера
Место нанесения
серийного номера
экс п. 1УЛТЛШ1Н ы jmij.i1 м л
Ш14К)НЯ WiillfOIl’AflHII
Фос«ш1лтиклаъкил.
ПГ011Э6йДШЪСЯ СОГЛАСНО "ПИМгНХШ 1IAHI14H-H ||I ЗКСПЯУлС.ШИИ МЕ^ТТОУСТдНОВОК
ПОТРЕБ! I ГЕЛЫ Г ПТЯ1
Р.ШГГЛ I'AapFJJJAETi:» ТОЛЬКО ПРИ ВСЕХ ЗАКРЫТЫХ И ПОЛНОСТЬЮ СОБРАННЫХ кожухах, в:-?том СЛУЧАЕ ВСЕ ТОКОВВДУЩ J [Е Ч А.СГ11 IГЕДОСТУ1111Ы
HSIVJTO1J.UI-.HO
РЕМОНТ КОМПЛЕКСА ПРОИШПГК-Я lu.il.kcj
Г'| [ l-.l LI w1Ы ю ОКУЧЕД IIГЫМИ С ПЕЦ1 ДАЛИ СТАМ 11 [1РГДП PI1ЯТИЯ - 1131.X Ш)Н( I I Г.'1Я
AO-TECTPOH"
CiHfc I -UvFCpfiypr, РФ l9til'INd (:дслдио л РОССИ II
Рисунок 3 - Вид маркировочной таблички-наклейки
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Комплексы цифровой радиографии |
ФОСФОМАТИК |
1 шт. |
|
Компьютер/ноутбук * |
- |
1 шт.* |
|
Диск восстановления |
- |
1 шт. |
|
Пластина фосфорная* |
- |
1 шт.* |
|
Руководство по эксплуатации |
ФОСФОМАТИК-35/100 НРХ-PRO. ФОСФОМАТИК-40/100 НРХ-PRO. РЭ |
1 экз. |
|
* - Количество определяется при заказе в соответствии с требованиями заказчика | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений линейных размеров, мм |
от 0,1 до 350,0 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров в диапазоне от 0,1 до 20 мм включ., мм |
±0,1 |
|
Пределы допускаемой приведенной погрешности измерений линейных размеров в диапазоне св. 20 до 350 мм, % от размера окна контроля* |
±0,5 |
|
* - размер окна контроля от 20 до 350 мм | |
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
ФОСФОМАТИК- 35/100 HPX-PRO |
ФОСФОМАТИК- 40/100 HPX-PRO | |
|
Размер рабочей области, мм: | ||
|
- ширина |
от 50,8 до 152,4 | |
|
- длина |
от 139,7 до 2430 | |
|
Минимальный размер пикселя (разрешение сканирования), мкм |
50 |
25 |
|
Параметры электрического питания: | ||
|
- от сети переменного тока: | ||
|
- напряжение, В |
от 200 до 240 | |
|
- частота, Гц |
от 49 до 51 | |
|
- от аккумуляторной батареи: | ||
|
- напряжение, В |
24 | |
|
- емкость, А/ч |
3,3 | |
|
Габаритные размеры, мм, не более | ||
|
- длина |
830 | |
|
- ширина |
330 | |
|
- высота |
390 | |
|
Масса, кг, не более |
16,0 | |
|
Условия эксплуатации: | ||
|
- температура окружающего | ||
|
воздуха, оС |
от +15 до +35 | |
|
- относительная влажность воздуха | ||
|
при 25 оС, %, не более |
80 | |
|
Средняя наработка на отказ, ч |
1000 | |
