К настоящему типу средств измерений относятся томографы исполнений FILIN CT-400MF и FILIN CT-400MF TWIN. Исполнения отличаются количеством используемых источников рентгеновского излучения.

Принцип действия томографов основан на прохождении рентгеновского излучения сквозь изделие, регистрации детектором и преобразовании его в электрический сигнал. Исследуемое изделие помещается на поворотный узел манипулятора между источником рентгеновского излучения и детектором. Детектор регистрирует проекции изделия при его вращении на 360°. Регистрируемые детектором проекционные данные используются для реконструкции изображений и построения трехмерной модели изделия с его внешней и внутренней структурой с помощью программного обеспечения.

Томографы состоят из:

• - одного или двух источников рентгеновского излучения;

• - манипулятора;

• - детектора рентгеновского излучения с системой термостабилизации;

• - рабочего места оператора (пульт управления, компьютер с двумя мониторами);

• - рабочей станции реконструкции и трехмерной визуализации (компьютер с двумя мониторами);

• - системы безопасности со световой и звуковой сигнализацией;

• - системы видеонаблюдения.

Томографы исполнений FILIN CT-400MF оснащены одним источником рентгеновского излучения - микрофокусной или нанофокусной рентгеновской трубкой. Томографы исполнений FILIN CT-400MF TWIN оснащены двумя источниками рентгеновского излучения -микрофокусной и нанофокусной рентгеновскими трубками. Переключение между трубками осуществляется с пульта управления с помощью программного обеспечения.

Манипулятор предназначен для установки и перемещения измеряемого изделия в рабочей зоне томографа. В состав манипулятора входит оснастка для крепления изделий. Томографы устанавливаются в специальном рентгенозащитном помещении, предотвращающем проникновение рентгеновского излучения во внешнюю среду, или в камере биологической защиты. Управление томографом осуществляется с пульта управления, оборудованного кнопками управления манипулятором и источниками рентгеновского излучения, кнопкой аварийного отключения и монитором системы видеонаблюдения.

Система видеонаблюдения позволяет осуществлять визуальный контроль рабочей зоны томографа в режиме реального времени. Пульт управления монтируется к корпусу камеры биологической защиты (стене рентгенозащитного помещения) или устанавливается рядом.

В комплект поставки томографов входят меры для их настройки и калибровки.

Общий вид томографов с указанием места нанесения знака утверждения типа и серийного номера представлен на рисунках 1 и 2. Содержание маркировки томографов и формат нанесения серийных номеров представлены на рисунке 3. Серийный номер в виде цифро-буквенного обозначения наносится типографским способом на маркировочную табличку, расположенную на корпусе камеры биологической защиты или гранитном основании томографа.

Нанесение знака поверки на томографы не предусмотрено.

Пломбирование осуществляется путем нанесения на корпус детектора пломбировочной наклейки, препятствующей вскрытию детектора. Схема пломбировки от несанкционированного доступа представлена на рисунке 4.

б                            в

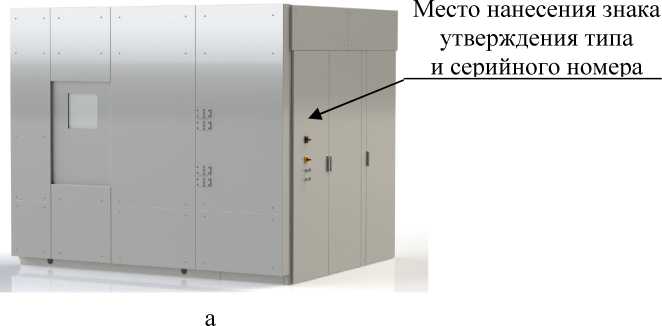

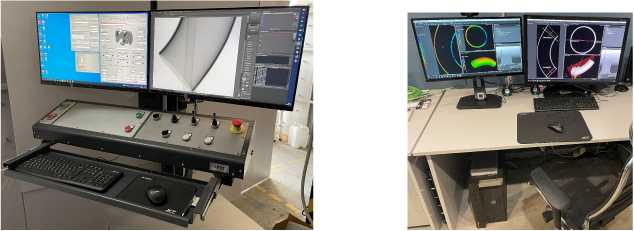

а - камера биологической защиты, б - рабочее место оператора, в - рабочая станция реконструкции и трехмерной визуализации, г - мера для настройки и калибровки томографов

Рисунок 1 - Общий вид томографа с указанием места нанесения знака утверждения типа и серийного номера

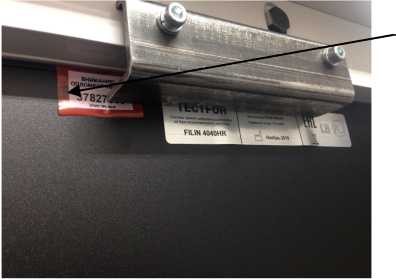

Место нанесения знака утверждения типа и серийного номера

Рисунок 2 - Общий вид томографа FILIN CT-400MF TWIN без камеры биологической защиты с указанием места нанесения знака утверждения типа и серийного номера

Томограф компьютерный рентгеновский

напряжение, В 380 частота, Гц 50

АО «Тестрон» сделано в РОССИ

Сентябрь 2022

Рисунок 3 - Общий вид маркировочной таблички с указанием мест нанесения серийного номера и знака утверждения типа

Место пломбировки

Рисунок 4 - Схема пломбировки от несанкционированного доступа

Таблица 4 - Комплектность томографов

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики
