ТРК представляет собой единую самонесущую конструкцию и состоит из следующих конструктивных элементов:

• •    металлического корпуса;

• •    блока индикации и управления

• •    гидравлического отсека;

• •    индикатора потока;

• •    топливораздаточного рукава;

• •    раздаточного крана;

• •    колодка раздаточного крана.

Принцип работы ТРК всасывающего типа, следующий: задаётся доза топлива, далее снимается раздаточный кран с колодки и устанавливается в заливную горловину топливного бака или тары потребителя. Далее происходит включение электродвигателя ТРК, который при помощи ремённой передачи приводит в действие моноблок насосный. Насос моноблока создает разряжение, под действием которого, нефтепродукт из ёмкости поступает к ТРК. Далее топливо поступает в измеритель объема, где, заполняя поочередно цилиндры, приводит во вращательное движение коленчатый вал, который, в свою очередь через соединительную муфту соединен с валом генератора импульсов. Вращательное движение вала генератора импульсов преобразуется в последовательность электрических импульсов, поступающих в отсчетное устройство, которое осуществляет подсчет и отображение, на блоке индикации и управления, информации о разовой выдаче топлива. Далее топливо проходит через электромагнитный клапан, индикатор потока, топливораздаточный рукав и пистолет в топливный бак или тару потребителя. По мере достижения заданной дозы, происходит переход на сниженный расход, а затем полное прекращение отпуска топлива. После прекращения отпуска топлива раздаточный кран извлекается из заливной горловины и устанавливается в колодку.

Работа ТРК напорного типа аналогична работе ТРК всасывающего типа. Отличается тем, что в гидравлическом отсеке нет электродвигателя и насосного моноблока.

ТРК выпускается в нескольких модификациях, отличающихся исполнением корпуса, в соответствии с рисунком 1, конструкцией и расположением блока индикации и управления, количеством постов обслуживания, габаритными размерами и массой. Исполнение ТРК, в зависимости от модификации, отличаются количеством топливораздаточных рукавов, способом управления, номинальным расходом топлива, комплектом дополнительного оборудования.

ТРК имеет следующее обозначение: ТРК «kamka - Х1Х2Х3-Х4-Х5Х6-Х7Х8-Х9Х10» ТУ 26.51.52.110-044-2401600-2023.

где Х1 - конструктивное исполнение корпуса, в соответствии с рисунком 1;

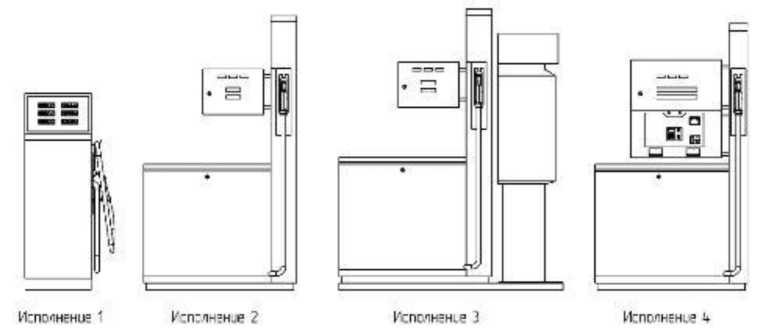

Рисунок 1 - Варианты исполнения корпуса

• 1 - исполнение

  1;

• 2 - исполнение 2;

• 3 - исполнение 3;

• 4 - исполнение 4.

Х2 - цифра, характеризующая количество постов обслуживания:

• 1 - однопостовая;

• 2 - двухпостовая.

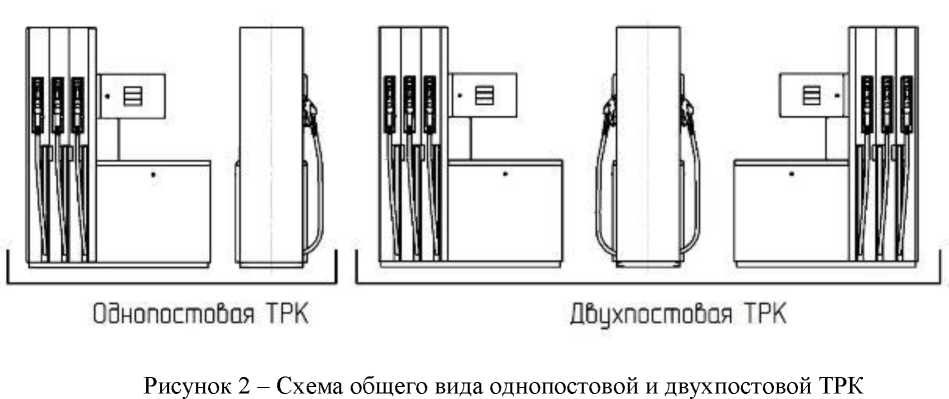

Схема общего вида однопостовой и двухпостовой ТРК приведены на рисунке 2.

Примечание: в заказе на однопостовую ТРК, в конце условного обозначения, необходимо указать сторону поста обслуживания в соответствии с рисунком 3.

Сторона обслужибония (51

Сторона обслужибания IAI

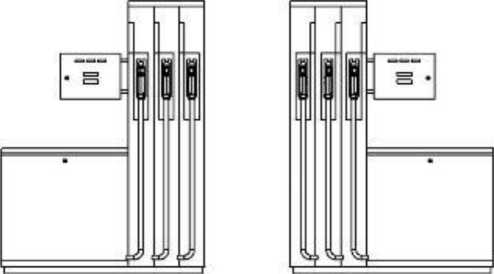

Рисунок 3 - Варианты расположения поста обслуживания

Х3 - цифра, обозначающая суммарное количество топливораздаточных рукавов, установленных на ТРК: от 1 до 10.

Х4 - цифра, характеризующая тип гидравлики:

• 1 - всасывающая;

• 2 - напорная.

Х5 - цифра, характеризующая способ управления:

• 1 - ручное управление (кнопками "Пуск", "Стоп");

• 2 - управление от местного задающего устройства;

• 3 - управление от дистанционного задающего устройства;

• 4 - с комбинированное управление;

• 5 - управление терминалом самообслуживания (допустимо только в третьем и четвёртом исполнении корпуса).

Х6 - цифра, обозначающая наличие системы обогрева гидравлического отсека и блока управления:

• 1 - без системы обогрева;

• 2 - с системой обогрева.

Х7 - цифра, обозначающая наличие видеонаблюдения:

• 1 - без видео наблюдения;

• 2 - без видео наблюдения, с возможностью установки;

• 3 - с установленным видеонаблюдением.

Х8 - цифра, обозначающая наличие голосового помощника:

• 1 - без голосового помощника;

• 2 - с голосовым помощником.

Х9 - цифра, обозначающая тип индикации:

• 1 - жидкокристаллическая индикация;

• 2 - светодиодная.

Х10 - цифра, обозначающая номинальный расход топлива, л/мин: 40; 50; 70; 80; 100; 120; 130; 160.

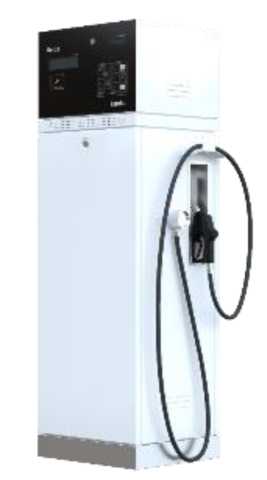

Внешний вид ТРК, в зависимости от исполнения корпуса представлены на рисунках 4-7.

Знак поверки рекомендуется наносить на пломбу корпуса управляющего блока и измерителя объема. Ограничение доступа к местам настройки (регулировки) осуществляется путём пломбировки насосного блока, генератора импульсов и блока управления от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунках 8-10.

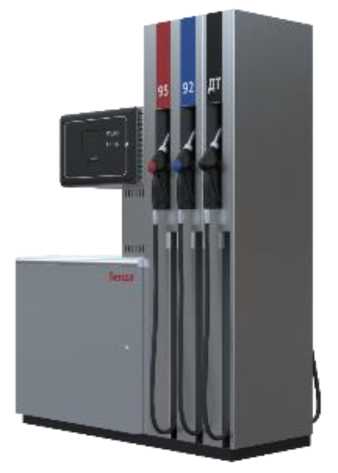

Рисунок 4 - Внешний вид

ТРК «kamka - 1Х2Х3-Х4-Х5Х6-Х7 Х8-

Х9Х10»

Рисунок 5 - Внешний вид

ТРК «kamka - 2Х2Х3-Х4-Х5Х6-Х7 Х8-Х9Х10»

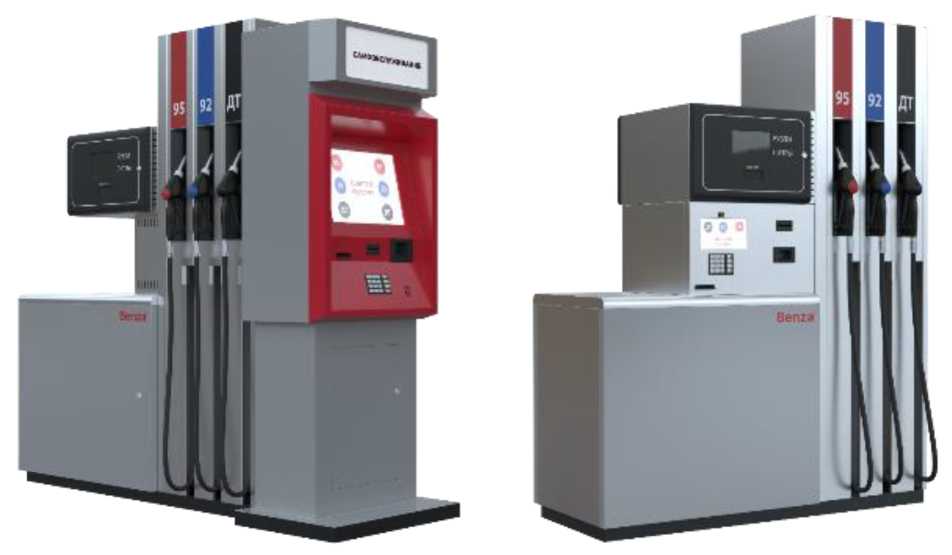

Рисунок 7 - Внешний вид

ТРК «kamka - 4Х2Х3-Х4-Х5Х6-Х7 Х8-Х9Х10»

Рисунок 6 - Внешний вид

ТРК «kamka - 3Х2Х3-Х4-Х5Х6-Х7 Х8-

Х9Х10»

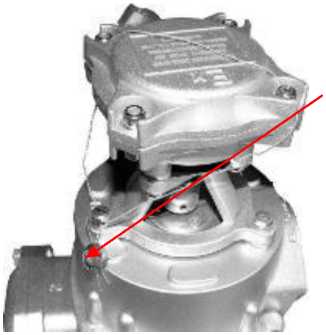

Рисунок 8 - Пломбировка генератора импульсов

Z-----------------------------

Место нанесения знака поверки

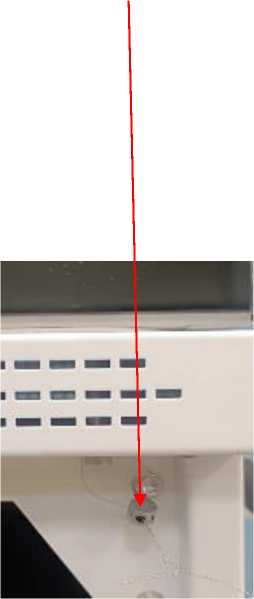

Рисунок 10 - Схема пломбировки корпуса управляющего блока

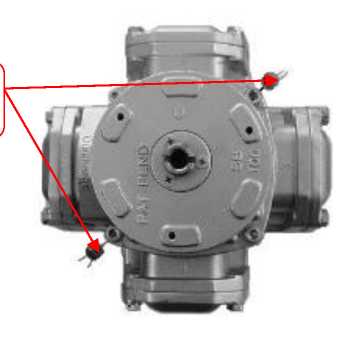

Рисунок 9 - Пломбировка измерителя объёма

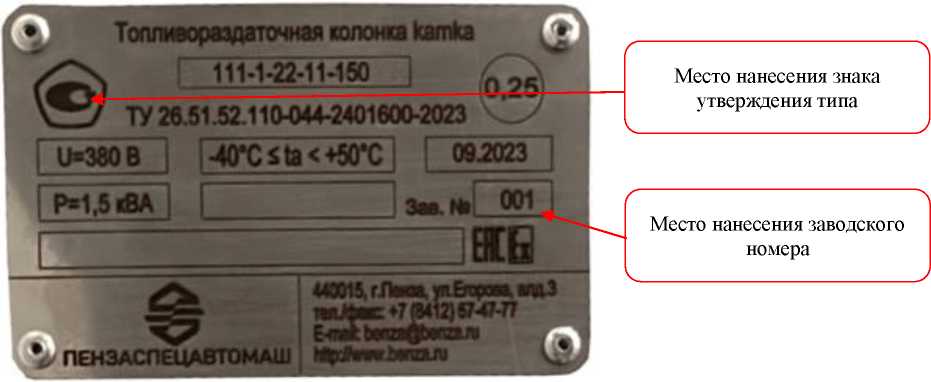

Рисунок 11 - Место нанесения заводского номера

Таблица 5 - Комплектность поставки

колонок приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики Наименование характеристики

Примечание: допустимое отклонение расхода от номинального значения ±10 %.

Таблица 3 - Основные технические характеристики

Окончание таблицы 3

Таблица 4 - Показатели надежности
