Номер по Госреестру СИ: 89039-23
89039-23 Резервуары горизонтальные
(Benza)
Назначение средства измерений:
Резервуары горизонтальные Benza (далее - резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Внешний вид.
Резервуары горизонтальные
Рисунок № 1
Внешний вид.
Резервуары горизонтальные
Рисунок № 2
Внешний вид.
Резервуары горизонтальные
Рисунок № 3
Общие сведения
Дата публикации - 18.05.2023
Срок свидетельства -
Номер записи - 191039
ID в реестре СИ - 1408686
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
1Р-30.2, 1Р-30.1,
Производитель
Изготовитель - Акционерное общество "Пензаспецавтомаш" (АО "Пензаспецавтомаш")
Страна - РОССИЯ
Населенный пункт - г. Пенза
Уведомление о начале осуществления предпринимательской деятельности -
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения актуальности информации и читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за последние 6 месяцев.
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1034 от 2023.05.17 ПРИКАЗ_Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Резервуары горизонтальные (Benza)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Пензаспецавтомаш" (АО "Пензаспецавтомаш")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
89039-23 |
Резервуары горизонтальные , Benza Акционерное общество "Пензаспецавтомаш" (АО "Пензаспецавтомаш") (РОССИЯ г. Пенза) |
ОТ МП |
5 лет |
Отчет "V_22. Поверка по организации в динамике по годам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по годам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Кто поверяет Резервуары горизонтальные (Benza)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МЕТРОКОНТ" (RA.RU.311686) | 4 | 4 | 0 | 0 | 4 | 4 | 0 |
Стоимость поверки Резервуары горизонтальные (Benza)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится методом лазерной гравировки на маркировочную табличку резервуара и типографским способом на титульный лист паспорта резервуара.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Акционерное общество «Пензаспецавтомаш» (АО «Пензаспецавтомаш»)
ИНН 5835003258
Юридический адрес: 440047, Пензенская обл., г. Пенза, ул. Минская, д. 13, кв.74
Телефон/факс: +7 (8412) 67-47-77
Web-сайт: www.benza.ru
E-mail: benza@benza.ru
Изготовитель
Акционерное общество «Пензаспецавтомаш» (АО «Пензаспецавтомаш»)ИНН 5835003258
Адрес места осуществления деятельности: 440015, Пензенская обл., г. Пенза, ул. Егорова, д. 3
Юридический адрес: 440047, Пензенская обл., г. Пенза, ул. Минская, д. 13, кв. 74 Телефон/факс: +7 (8412) 67-47-77
Web-сайт: www.benza.ru
E-mail: benza@benza.ru
Испытательный центр
Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)
Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51 Телефон: +7 9372834420
Факс +7 (843) 515-00-21
E-mail: trifonovua@mail.ru
Правообладатель
Акционерное общество «Пензаспецавтомаш» (АО «Пензаспецавтомаш»)
ИНН 5835003258
Юридический адрес: 440047, Пензенская обл., г. Пенза, ул. Минская, д. 13, кв.74
Телефон/факс: +7 (8412) 67-47-77
Web-сайт: www.benza.ru
E-mail: benza@benza.ru
Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
К данному типу средств измерений относятся резервуары горизонтальные товарной марки «Benza».
Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами.
Резервуары изготовлены в двух модификациях, различающиеся количеством секций: 1Р-30.1 с заводскими номерами 261, 262 - резервуар номинальной вместимостью 30 м3; 1Р-30.2 с заводскими номерами 263, 264 - резервуар номинальной вместимостью 30 м3, с двумя секциями с номинальной вместимостью 20 и 10 м3.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.
Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены методом лазерной гравировки на маркировочную табличку резервуара (рисунок 1, 2). Маркировочные таблички крепятся к корпусу резервуаров.
Общий вид резервуаров представлен на рисунке 3.
Знак поверки наносится на пломбу и в свидетельство о поверке резервуара.

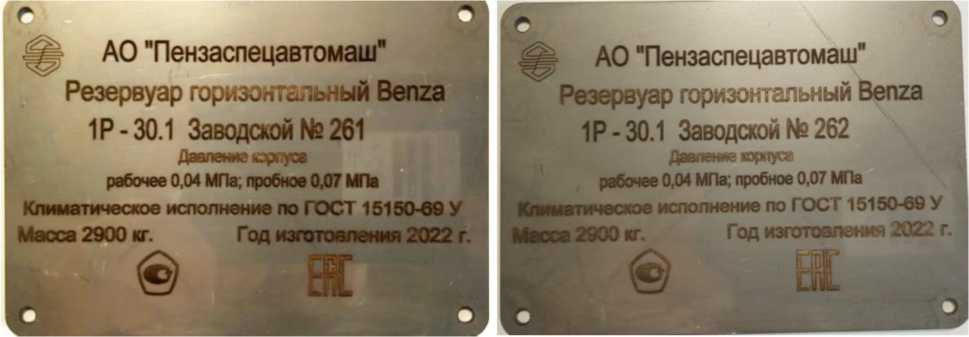

Рисунок 1 - Маркировочные таблички резервуаров 1Р-30.1
Г'
-у
Э "Пензаспецавтомаш" эвуар горизонтальный Benza
• 30.2 Заводской № 263
Давление корпуса
бочее 0,04 МПа; пробное 0,07 МПа зкое исполнение по ГОСТ 15150-69 У (кг. Год изготовления 2022 г.
• /' АО "Пензаспецавтомаш" Резервуар горизонтальный Benza 1Р - 30.2 Заводской № 264
Давление корпуса рабочее 0,04 МПа; пробное 0,07 МПа
Климатическое исполнение по ГОСТ 15150-69 У Масса 2900 кг.
©
Рисунок 2 - Маркировочные таблички резервуаров 1Р-30.2
ОГНЕОПАСНО | *
> Внуково
: Международный аэропорт

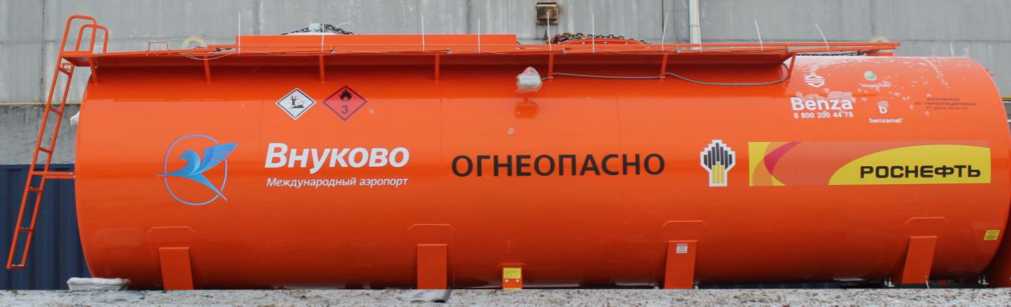

Рисунок 3 - Общий вид резервуаров горизонтальных Benza
Для измерений уровня жидкости резервуары оснащены измерительным люком, к которому прикреплена табличка, на которую наносят знак поверки. Табличка крепится таким образом, чтобы ее невозможно было снять без разрушения поверительного клейма.

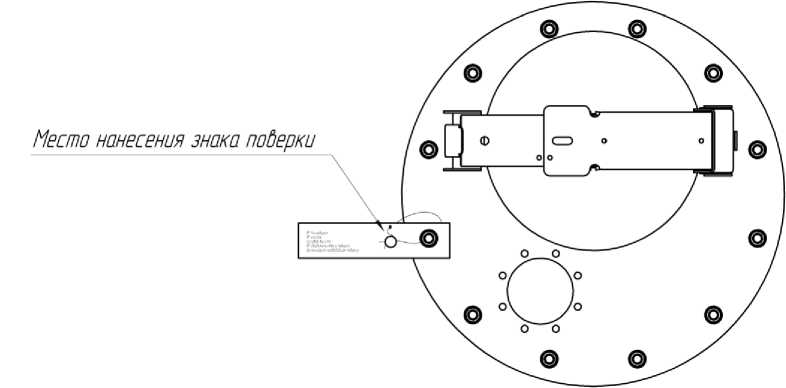

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 4.
Место нанесения знака поверки ©
О ©
Рисунок 4 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Резервуар горизонтальный Benza |
1Р-30.1 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
|
Резервуар горизонтальный Benza |
1Р-30.2 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
2 экз. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
1Р-30.1 |
1Р-30.2 | |
|
Номинальная вместимость, м3 |
30 |
30 |
|
Номинальная вместимость секции №1, м3 |
- |
20 |
|
Номинальная вместимость секции №2, м3 |
- |
10 |
|
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % |
±0,25 | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
20 |
