Сведения о средстве измерений: 94870-25 Машины испытательные универсальные сервогидравлические

Номер по Госреестру СИ: 94870-25
94870-25 Машины испытательные универсальные сервогидравлические
(NEWTONS TM)

Назначение средства измерений:
Машины испытательные универсальные сервогидравлические NEWTONS TM (далее - машины) предназначены для измерений силы (нагрузки), продольного и поперечного удлинения (деформации) при испытаниях образцов конструкционных материалов, изделий и конструкций на растяжение, сжатие, изгиб при циклическом и статическом нагружениях.

сертификация программного обеспечения
Внешний вид. Машины испытательные универсальные сервогидравлические, http://oei-analitika.ru рисунок № 1
Внешний вид.
Машины испытательные универсальные сервогидравлические
Рисунок № 1
Внешний вид. Машины испытательные универсальные сервогидравлические, http://oei-analitika.ru рисунок № 2
Внешний вид.
Машины испытательные универсальные сервогидравлические
Рисунок № 2
Внешний вид. Машины испытательные универсальные сервогидравлические, http://oei-analitika.ru рисунок № 3
Внешний вид.
Машины испытательные универсальные сервогидравлические
Рисунок № 3
Внешний вид. Машины испытательные универсальные сервогидравлические, http://oei-analitika.ru рисунок № 4
Внешний вид.
Машины испытательные универсальные сервогидравлические
Рисунок № 4
Внешний вид. Машины испытательные универсальные сервогидравлические, http://oei-analitika.ru рисунок № 5
Внешний вид.
Машины испытательные универсальные сервогидравлические
Рисунок № 5
Внешний вид. Машины испытательные универсальные сервогидравлические, http://oei-analitika.ru рисунок № 6
Внешний вид.
Машины испытательные универсальные сервогидравлические
Рисунок № 6
Внешний вид. Машины испытательные универсальные сервогидравлические, http://oei-analitika.ru рисунок № 7
Внешний вид.
Машины испытательные универсальные сервогидравлические
Рисунок № 7
Внешний вид. Машины испытательные универсальные сервогидравлические, http://oei-analitika.ru рисунок № 8
Внешний вид.
Машины испытательные универсальные сервогидравлические
Рисунок № 8
Внешний вид. Машины испытательные универсальные сервогидравлические, http://oei-analitika.ru рисунок № 9
Внешний вид.
Машины испытательные универсальные сервогидравлические
Рисунок № 9

Общие сведения

Дата публикации - 12.03.2025
Срок свидетельства - 11.03.2030
Номер записи - 196664
ID в реестре СИ - 1424068
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

модификация TM-2M-0025-050, модификация TM-20-0250-150,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Нижнетагильский машиностроительный завод №7" (ООО "НТМЗ №7")
Страна - РОССИЯ
Населенный пункт - г. Екатеринбург
Уведомление о начале осуществления предпринимательской деятельности -

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№479 от 2025.03.11 ПРИКАЗ_Об утверждении типов средств измерений (18)

Наличие аналогов СИ: Машины испытательные универсальные сервогидравлические (NEWTONS TM)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Нижнетагильский машиностроительный завод №7" (ООО "НТМЗ №7")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
94870-25
11.03.2030
Машины испытательные универсальные сервогидравлические, NEWTONS TM
Общество с ограниченной ответственностью "Нижнетагильский машиностроительный завод №7" (ООО "НТМЗ №7") (РОССИЯ г. Екатеринбург)
ОТ
МП
1 год

Отчет создавался для для ГК ВЗЛЕТ и позволяет выгрузить в файл информацию по поверкам выбранных типов СИ за период (в годах).
Форма выбора из списка типов СИ обладает свойством мультиселекта.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.

Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.

Поля:
1 - Тип СИ (наименование, номер и модификация)
2 - Вид поверки
3 - Кол-во непригодных (с указанием года)
4 - Кол-во пригодных (с указанием года)
5 - Всего поверок (с указанием года)

Стоимость 200 руб. или по подписке

Кто поверяет Машины испытательные универсальные сервогидравлические (NEWTONS TM)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ТЕСТИНТЕХ"
(RA.RU.312099)
  • модификация TM-20-0250-150
  • модификация TM-2M-0025-050
  • 2 2 0 0 2 2 0

    Стоимость поверки Машины испытательные универсальные сервогидравлические (NEWTONS TM)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Для работы с машинами используется программное обеспечение «MTL32_2020» (далее - ПО), устанавливаемое на персональном компьютере. ПО разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.

    Программное обеспечение «MTL32_2020» защищено от несанкционированного доступа ключом электронной защиты.

    Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.

    Идентификационные данные программного обеспечения приведены в таблице 1

    Таблица 1 - Идентификационные данные прог

    раммного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    MTL32 2020

    Номер версии ПО, не ниже

    V5.23

    Цифровой идентификатор ПО

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта типографским способом и на металлическую идентификационную табличку машин лазерным методом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 9 «Порядок работы» документа 26.51.62-001-46642324-2024.РЭ «Машины испытательные универсальные сервогидравлические NEWTONS TM. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 22 октября 2019 г. № 2498 «Об утверждении Государственной поверочной схемы для средств измерений силы»;

    ТУ  26.51.62-001-46642324-2024   «Машины испытательные универсальные

    сервогидравлические NEWTONS TM. Технические условия».

    Правообладатель

    «Нижнетагильский

    г Екатеринбург,

    «Нижнетагильский

    Общество с ограниченной ответственностью машиностроительный завод №7» (ООО «НТМЗ №7»)

    ИНН 6679062047

    Адрес юридического лица:  620026, Свердловская обл.,

    ул Луначарского, д. 240, к. 1

    Тел./факс: +7 (343) 220-82-96, 220-83-36

    E-mail: ntmz-7@bk.ru

    Изготовитель

    Общество с ограниченной ответственностью машиностроительный завод №7» (ООО «НТМЗ №7»)
    ИНН 6679062047
    Адрес: 620026, г. Екатеринбург, ул. Луначарского, д. 240, к. 1
    Тел./факс: +7 (343) 220-82-96, 220-83-36
    E-mail: ntmz-7@bk.ru

    Испытательный центр

    Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
    Адрес юридического лица: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263
    Адрес места осуществления деятельности: 142300, г. Чехов, Симферопольское ш., д. 2
    Телефон: +7 (495) 108 69 50
    E-mail: info@metrologiya.prommashtest.ru

    Правообладатель

    «Нижнетагильский
    г Екатеринбург,
    «Нижнетагильский
    Общество с ограниченной ответственностью машиностроительный завод №7» (ООО «НТМЗ №7»)
    ИНН 6679062047
    Адрес юридического лица:  620026, Свердловская обл.,
    ул Луначарского, д. 240, к. 1
    Тел./факс: +7 (343) 220-82-96, 220-83-36
    E-mail: ntmz-7@bk.ru

    Принцип действия машин основан на преобразовании электрической энергии маслостанцией и силовым гидравлическим приводом в линейное перемещение штока привода, которое создаёт на образце нагрузку, преобразуемую первичным преобразователем измерений силы (тензорезисторным датчиком силы) в пропорционально изменяющийся электрический сигнал.

    Машины состоят из силовой рамы, силового гидравлического привода, первичного преобразователя измеренний силы (датчика силы) , датчика перемещения, комплекса измерительно-вычислительного и управляющего (далее - контроллер).

    Силовая рама состоит из неподвижного основания с закрепленными на нем двумя или четырьмя стальными направляющими колоннами и траверсы. Траверса может перемещаться по направляющим колоннам для изменения высоты рабочего пространства при помощи подъемных цилиндров с фиксацией в требуемом положении, либо быть неподвижной.

    Испытываемый образец,

    Силовой гидравлический привод монтируется на неподвижном основании или на траверсе силовой рамы и приводится в действие давлением, создаваемым маслостанцией. изделие или конструкция устанавливается между подвижным элементом силового гидравлического привода (штоком) и неподвижными элементами силовой рамы при помощи вспомогательных устройств для поддержки, фиксации или захвата. Сила, создаваемая силовым гидравлическим приводом и прикладываемая к испытываемому образцу, изделию или конструкции измеряется датчиком силы. Датчик силы может быть закреплен на траверсе силовой рамы, неподвижном основании силовой рамы или подвижном элементе силового гидравлического привода (штоке). Датчик силы работает как на растяжение, так и на сжатие. Датчик перемещения связан с подвижным элементом силового гидравлического привода (штоком) и измеряет его линейное перемещение.

    Машины могут оснащаться несколькими сменными датчиками силы с различными диапазонами измерений, не превышающими наибольший предел измерений силы машины, датчиками измерения продольного и поперечного удлинения (деформации) с различными диапазонами измерений, отвечающими требованиям испытаний образцов, изделий или конструкций.

    Сигналы от датчиков поступают в контроллер. Контроллер измеряет и регистрирует выходные электрические аналоговые и цифровые сигналы датчиков, обрабатывает и анализирует полученную информацию, и формирует сигналы управления. Настройки контроллера и режимы его работы задаются в программном обеспечении, установленном на персональном компьютере. Подключение контроллера к персональному компьютеру осуществляется по кабелю связи. Отображение процесса проведения испытаний и результатов испытаний происходит в программном обеспечении.

    Машины могут быть укомплектованы термокамерами, криокамерами, климатическими камерами, барокамерами, высокотемператуными печами и другим оборудованием по требованию заказчика.

    Машины выпускаются в напольном и настольном исполнениях и отличаются между собой внешним видом, значениями диапазонов и погрешностей измерений, а также значениями ряда технических характеристик. Общий вид машин приведен на рисунках 1-6.

    Заводской номер машин в цифровом формате и знак утверждения типа наносятся лазерным методом на металлическую идентификационную табличку машин, расположенную на силовой раме машин.

    Пломбирование машин не предусмотрено. Нанесение знака поверки на машины не предусмотрено. Пломбирование датчиков не предусмотрено, ограничение от несанкционированного доступа обеспечивается конструкцией датчиков и условиями эксплуатации. Заводской номер датчика силы в цифровом формате наносится полиграфическим методом при помощи наклейки на корпус датчика силы. Пример маркировки датчика силы приведён на рисунке 8.

    Типовое обозначение модификаций машин и расшифровка TM-XX-YYYY-ZZZ, где:

    XX - исполнение:

    10 - настольное, 2-х колонная силовая рама, верхнее расположение привода,

    20 - напольное, 2-х колонная силовая рама, нижнее расположение привода,

    2M - напольное, 2-х колонная силовая рама, нижнее расположение привода, моноблок,

    3M - напольное, 2-х колонная силовая рама, верхнее расположение привода, моноблок,

    30 - напольное, 2-х колонная силовая рама, верхнее расположение привода,

    40 - напольное, 4-х колонная силовая рама, верхнее расположение привода;

    YYYY - наибольший предел изме

    рений силы (нагрузки):

    Обозначение

    Значение, кН

    0015

    15

    0025

    25

    0050

    50

    0100

    100

    0150

    150

    0250

    250

    0300

    300

    0500

    500

    0600

    600

    1000

    1000

    2000

    2000

    3000

    3000

    ZZZ - наибольший

    штока

    Обозначение

    Значение, мм

    050

    50

    100

    100

    150

    150

    250

    250

    500

    500

    Внешний вид. Машины испытательные универсальные сервогидравлические (NEWTONS TM), http://oei-analitika.ru

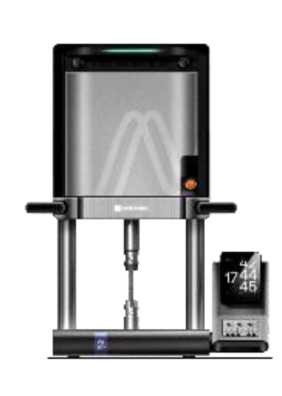

    Рисунок 1 - Общий вид машин испытательных универсальных сервогидравлических NEWTONS TM-10-YYYY-ZZZ

    Внешний вид. Машины испытательные универсальные сервогидравлические (NEWTONS TM), http://oei-analitika.ru

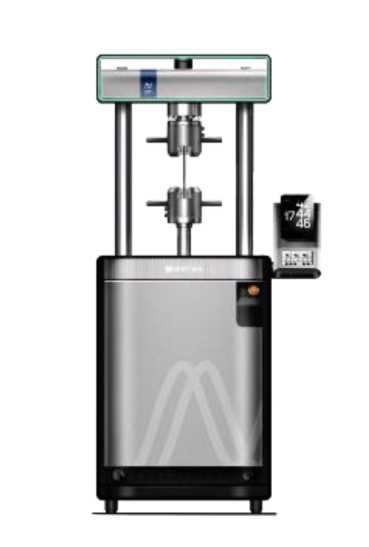

    Рисунок 2 - Общий вид машин

    испытательных универсальных сервогидравлических

    NEWTONS TM-2M-YYYY-ZZZ

    Внешний вид. Машины испытательные универсальные сервогидравлические (NEWTONS TM), http://oei-analitika.ru

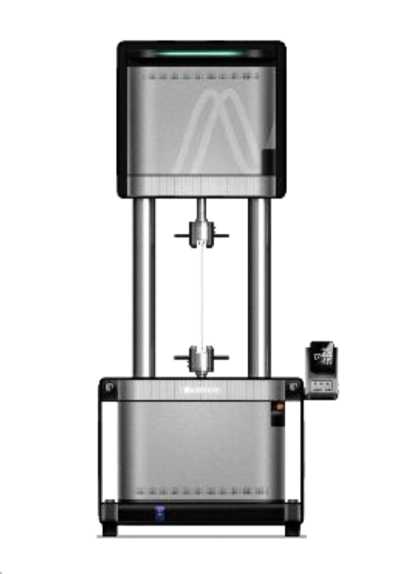

    Рисунок 3 - Общий вид машин испытательных универсальных сервогидравлических NEWTONS TM-3M-YYYY-ZZZ

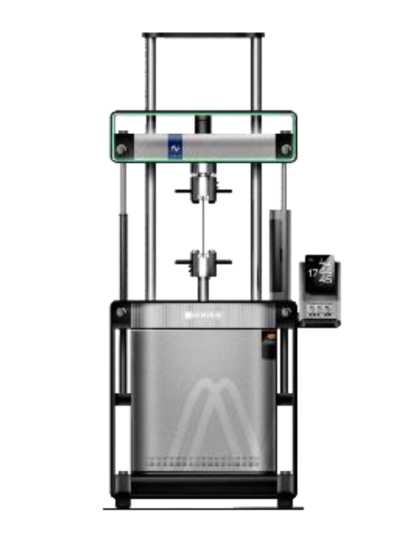

    Внешний вид. Машины испытательные универсальные сервогидравлические (NEWTONS TM), http://oei-analitika.ru

    Рисунок 4 - Общий вид машин испытательных универсальных сервогидравлических

    NEWTONS TM-20-YYYY-ZZZ

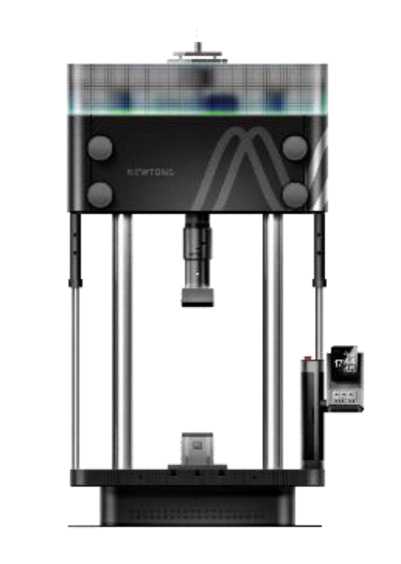

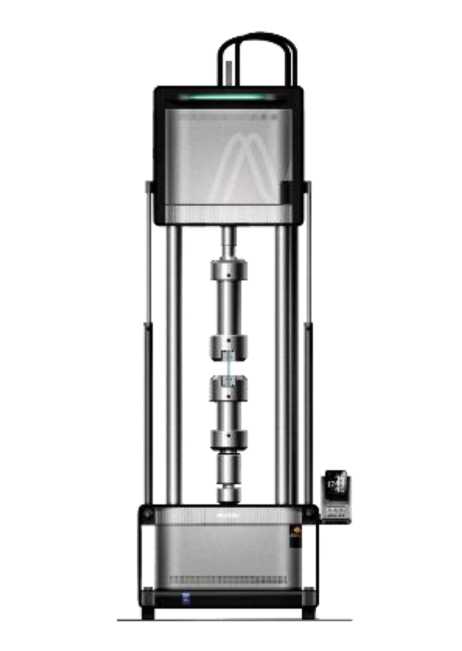

    Внешний вид. Машины испытательные универсальные сервогидравлические (NEWTONS TM), http://oei-analitika.ru

    Рисунок 5 - Общий вид машин испытательных универсальных сервогидравлических NEWTONS TM-30-YYYY-ZZZ

    Внешний вид. Машины испытательные универсальные сервогидравлические (NEWTONS TM), http://oei-analitika.ru

    Рисунок 6 - Общий вид машин испытательных универсальных сервогидравлических

    NEWTONS TM-40-YYYY-ZZZ

    Внешний вид. Машины испытательные универсальные сервогидравлические (NEWTONS TM), http://oei-analitika.ru

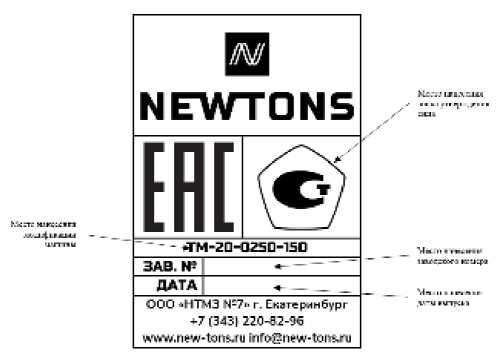

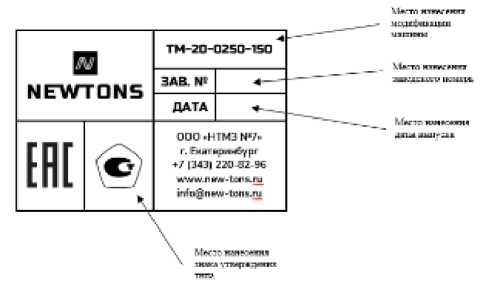

    Рисунок 7 - Общий вид типовой идентификационной таблички машины (слева - вертикальная маркировка, справа - горизонтальная)

    Внешний вид. Машины испытательные универсальные сервогидравлические (NEWTONS TM), http://oei-analitika.ru
    Внешний вид. Машины испытательные универсальные сервогидравлические (NEWTONS TM), http://oei-analitika.ru

    Рисунок 8 - Общий вид типовой маркировки первичных преобразователей измерений силы (датчиков силы)

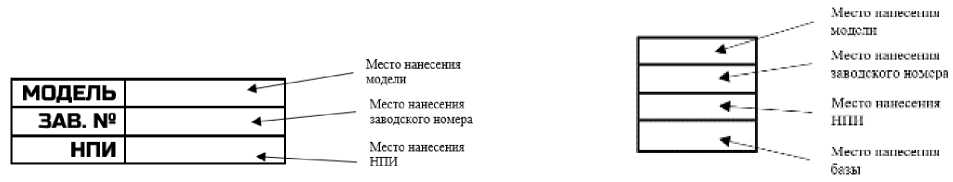

    Рисунок 9 - Общий вид типовой маркировки датчиков удлинения (деформации)


    Таблица 8 -

    Наименование

    Обозначение

    Количество

    1) Машина       испытательная

    универсальная сервогидравлическая

    NEWTONS TM

    1 шт

    2) Маслостанция

    -

    1 шт.

    3) Программное обеспечение на флеш-диске USB

    -

    1 шт.

    4) Персональный компьютер

    -

    1 шт.

    5) Паспорт

    26.51.62-001-46642324-2024.ПС

    1 экз.

    6) Руководство по эксплуатации

    26.51.62-001-46642324-2024.РЭ

    1 экз.

    7) Методика поверки (копия)

    -

    1 экз.

    8) Дополнительный датчик силы*

    -

    1 шт.

    9) Датчик           продольного

    удлинения*

    -

    1 шт.

    10) Датчик           поперечного

    удлинения*

    -

    1 шт.

    *- поставляется по заказу


    Таблица 2 -

    Модификация

    Наибольший предел измерений (НПИ) силы (нагрузки) на растяжение/сжатие, кН

    Наибольшие пределы измерений (НПИ) силы (нагрузки) первичных преобразователей на растяжение/сжатие, кН*

    Наибольший предел измерений перемещения штока привода, мм (параметр ZZZ)

    TM-10-0015

    15

    15, 10, 5, 2, 1

    50, 100, 150

    TM-10-0025

    25

    25, 15, 10, 5, 2

    50, 100, 150

    TM-2M-0025

    25

    25, 15, 10, 5, 2

    50

    TM-2M-0050

    50

    50, 25, 15, 10, 5

    100,150

    TM-3M-0050

    50

    50, 25, 15, 10, 5

    100, 150

    TM-20-0050

    50

    50, 25, 15, 10, 5

    100,150,250

    TM-20-0100

    100

    100, 50, 25, 15, 10

    100,150, 250

    TM-20-0150

    150

    150, 100, 50, 25, 15

    100,150,250

    TM-20-0250

    250

    250, 200, 150,100, 50, 25

    100,150, 250

    TM-20-0300

    300

    300, 250, 200, 150, 100,

    50, 25

    100,150,250

    TM-20-0500

    500

    500, 300, 250, 200, 150,

    100,50

    150,250

    TM-20-0600

    600

    600, 500, 300, 250, 200,

    150, 100, 50

    150,250

    TM-30-0050

    50

    50, 25, 15, 10, 5

    100,150,250

    TM-30-0100

    100

    100, 50, 25, 15, 10

    100,150, 250

    TM-30-0150

    150

    150, 100, 50, 25, 15

    100,150,250

    TM-30-0250

    250

    250, 200, 150,100, 50, 25

    100,150, 250

    TM-30-0300

    300

    300, 250, 200, 150, 100,

    50, 25

    100,150,250

    TM-30-0500

    500

    500, 300, 250, 200, 150,

    100,50

    150,250

    TM-30-0600

    600

    600, 500, 300, 250, 200,

    150, 100, 50

    150,250

    TM-40-0500

    500

    500, 300, 250

    150,250, 500

    TM-40-0600

    600

    600, 500, 300

    150,250, 500

    TM-40-1000

    1000

    1000, 600, 500

    150,250, 500

    TM-40-2000

    2000

    2000,1500, 1000

    150,250, 500

    TM-40-3000

    3000

    3000,2000, 1500

    150,250, 500

    * - конкретное значение указывается в паспорте

    й силы

    Модификации первичных преобразователей измерений силы (нагрузки)*

    Наибольший предел измерений (НПИ) силы (нагрузки) первичного преобразователя на растяжение/сжатие, кН

    AC-06-0005 и ITS-F-M-0001-05

    1

    AC-06-0015 и ITS-F-M-0002-05

    2

    AC-06-0020 и ITS-F-M-0005-05

    5

    AC-06-0025 и ITS-F-M-0010-05

    10

    AC-06-0030 и ITS-F-M-0015-05

    15

    AC-06-0035 и ITS-F-M-0025-05

    25

    AC-06-0040 и ITS-F-M-0050-05

    50

    AC-06-0045 и ITS-F-M-0100-05

    100

    AC-06-0050 и ITS-F-M-0150-05

    150

    AC-06-0055 и ITS-F-M-0200-05

    200

    AC-06-0057 и ITS-F-M-0250-05

    250

    AC-06-0060 и ITS-F-M-0300-05

    300

    AC-06-0065 и ITS-F-M-0500-05

    500

    AC-06-1000 и ITS-F-M-0600-05

    600

    AC-06-1005 и ITS-F-M-1000-05

    1000

    AC-06-1010 и ITS-F-M-1500-05

    1500

    AC-06-1015 и ITS-F-M-2000-05

    2000

    AC-06-1020 и ITS-F-M-3000-05

    3000

    * - конкретная модификация указывается в паспорте

    Таблица 3-

    Наименование характеристики

    Значение

    Пределы допускаемой относительной погрешности измерений силы (нагрузки) в диапазоне от 1,0 % от НПИ первичного преобразователя до НПИ первичного преобразователя включ., %

    ±0,5

    Пределы допускаемой абсолютной погрешности измерений перемещения штока привода в диапазоне измерений от 0 до 5 мм включ., мм

    ±0,025

    Пределы допускаемой относительной погрешности измерений перемещения штока привода в диапазоне измерений св. 5 мм до НПИ включ., %

    ±0,5

    Пределы допускаемой абсолютной погрешности измерений продольного удлинения в диапазоне измерений от 0 до 300 мкм включ., мкм

    ±1,5

    Пределы допускаемой относительной погрешности измерений продольного удлинения в диапазоне измерений св. 300 мкм до НПИ первичного преобразователя включ., %

    ±0,5

    Пределы допускаемой абсолютной погрешности измерений поперечного удлинения в диапазоне измерений от 0 до 300 мкм включ., мкм

    ±1,5

    Пределы допускаемой относительной погрешности измерений поперечного удлинения в диапазоне измерений св. 300 мкм до НПИ первичного преобразователя включ., %

    ±0,5

    Таблица 4 -

    Наименование характеристики

    Значение

    Диапазон базовых длин при измерении удлинения (деформации) образца, мм*

    от 5,0 до 100,0

    Наибольшие пределы измерений продольного удлинения (деформации) образца в режиме растяжения, мм*

    0,5; 1,0; 1,25; 1,5; 2,0; 2,5; 3,0; 4,0; 5,0; 6,0; 7,0;

    10,0; 12,0; 12,5; 25,0

    Наибольшие пределы измерений продольного удлинения (деформации) образца в режиме сжатия, мм*

    0,5; 1,0; 1,25; 1,5; 2,0; 2,5; 3,0; 5,0; 6,0; 6,35;

    12,5

    Наибольшие пределы измерений поперечного удлинения (деформации) образца, мм*

    от +1,25 до -1,25

    * конкретное значение указывается в паспорте

    Таблица 5 - Основные технические

    Модификация

    Габаритные размеры

    (Ширина^Глубина^Высота), мм, не более

    Масса, кг, не более

    TM-10-0015

    700x600x2800

    490

    TM-10-0025

    700x600x2800

    490

    TM-2M-0025

    750x650x2280

    220

    TM-2M-0050

    1200x1600x3400

    2700

    TM-3M-0050

    1200x1600x3400

    2700

    TM-20-0050

    1200x1150x3540

    1300

    TM-20-0100

    1200x1150x3540

    1500

    TM-20-0150

    1400x1650x4150

    2000

    TM-20-0250

    1400x1650x4150

    2200

    TM-20-0300

    1400x1650x4150

    2400

    TM-20-0500

    1400x1650x4150

    2700

    TM-20-0600

    1400x1650x4150

    2900

    TM-30-0050

    1200x1150x3840

    1500

    TM-30-0100

    1200x1150x3840

    1700

    TM-30-0150

    1400x1650x4450

    2200

    TM-30-0250

    1400x1650x4450

    2400

    TM-30-0300

    1400x1650x4450

    2600

    TM-30-0500

    1400x1650x4450

    2900

    TM-30-0600

    1400x1650x4450

    3100

    TM-40-0500

    2100x3100x5900

    11300

    TM-40-0600

    2100x3100x5900

    11800

    TM-40-1000

    2100x3100x5900

    13000

    TM-40-2000

    2100x3100x5900

    17300

    TM-40-3000

    2100x3100x5900

    18600

    * - конкретное значение указывается в паспорте

    Таблица 6 - Основные технические

    Наименование характеристики

    Значение

    Условия эксплуатации:

    - температура окружающего воздуха, оС

    от +15 до +35

    - относительная влажность воздуха (без

    конденсации), %

    от 5 до 80

    - атмосферное давление, кПа

    от 84 до 106

    Параметры электрического питания:

    - напряжение переменного тока, В

    220±10 % или 380110 %

    - частота переменного тока, Гц

    50±1

    Таблица 7 - Показатели надежности

    Наименование характеристики

    Значение

    Вероятность безотказной работы за 1500 часов

    0,92

    Срок службы, лет, не менее

    15


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
