Номер по Госреестру СИ: 94858-25
94858-25 Датчик влажности
(AFK-G4F)
Назначение средства измерений:
Датчик влажности AFK-G4F (далее - датчики) предназначены для автоматических измерений и контроля относительной влажности неагрессивных сред.

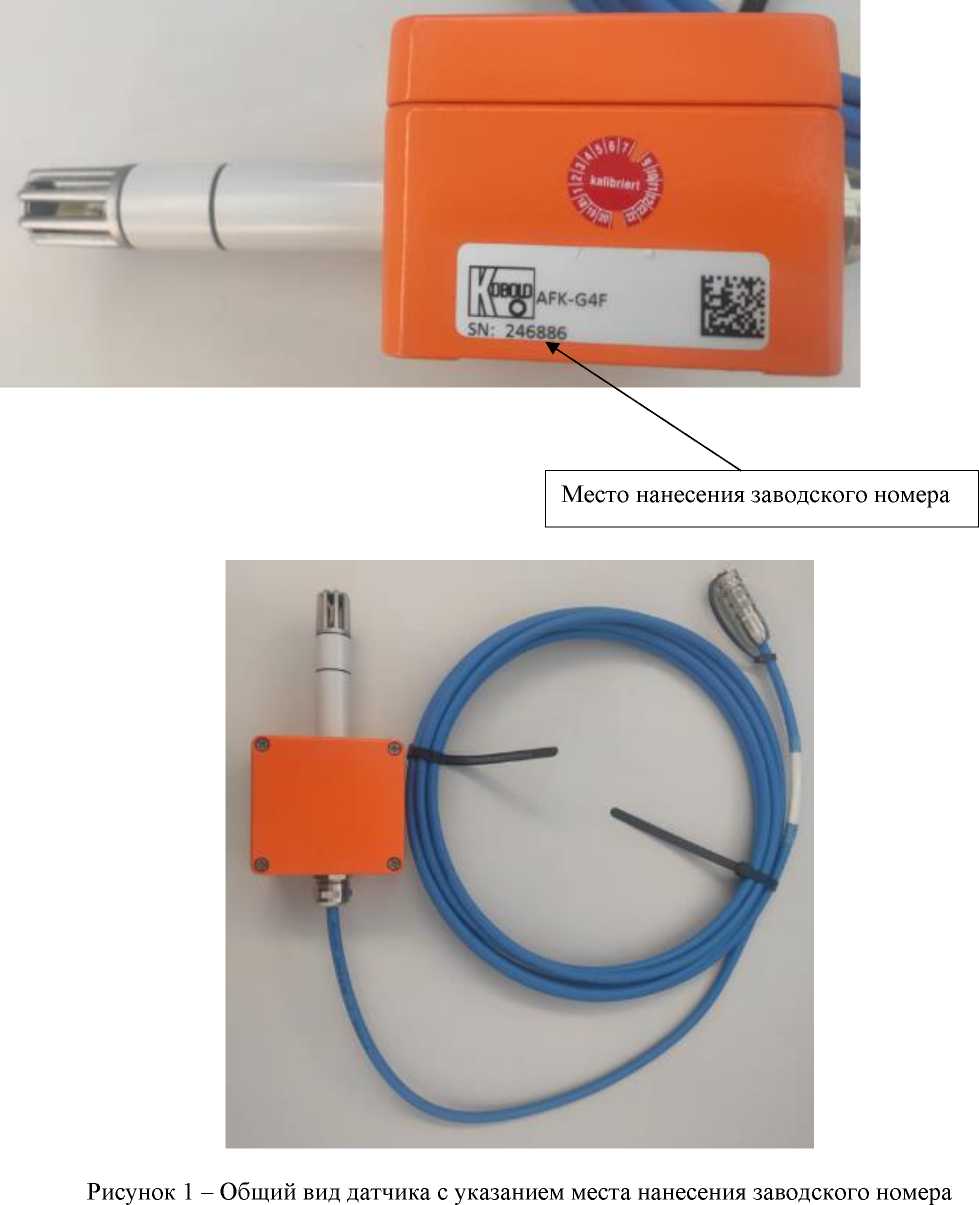

Внешний вид.
Датчик влажности
Рисунок № 1
Общие сведения
Дата публикации - 12.03.2025
Срок свидетельства -
Номер записи - 196652
ID в реестре СИ - 1424047
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
AFK-G4F,
Производитель
Изготовитель - KOBOLD Messring GmbH
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет «MV_16. Поверки с применением СИ (Средства измерений, применяемые при поверке)» предназначен для вывода информации о поверках, выполненных с использованием конкретных средств измерений.
Особенности отчета:
-
Начальный этап работы:
Пользователю предоставляется возможность выбрать один из следующих вариантов:
- Ввести регистрационный номер СИ в реестре;
- Указать наименование СИ, применяемого при поверке (достаточно ввести не менее 5 символов).
Для удобства можно также задать временной диапазон поверок, указав год начала и окончания.
-
Условия отображения данных:
Отчет позволяет сформировать и отобразить данные о поверках только в случае, если их количество не превышает 40 000 записей. При превышении этого лимита результат не отображается, и пользователю предлагается уточнить параметры поиска.
-
Информация в таблице:
Таблица содержит ключевую информацию о поверках, такие как:
- Регистрационный номер типа СИ;
- Наименование типа СИ;
- Заводской номер;
- Организация, выполнившая поверку;
- Дата проведения поверки;
- Срок действия поверки;
- Номер свидетельства о поверке;
- Владелец СИ;
- Дополнительные сведения.
-
Детализация данных:
Данные можно детализировать, переходя по ссылкам на документы поверок. Это позволяет получить доступ к полным результатам поверок и соответствующим документам.
-
Удобство анализа:
Отчет предоставляет структурированный и удобный доступ к данным о поверках с применением средств измерений, обеспечивая инструмент для анализа и контроля метрологической деятельности.
Бесплатный
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№468 от 2025.03.10 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Датчик влажности (AFK-G4F)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений KOBOLD Messring GmbH
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
89184-23 01.06.2028 |
Расходомеры вихревые, DV KOBOLD Messring GmbH (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
92543-24 02.07.2029 |
Расходомеры электромагнитные, R KOBOLD Messring GmbH (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
94858-25 |
Датчик влажности, AFK-G4F KOBOLD Messring GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет RT_57 представляет собой рейтинг 30 ведущих организаций, выполняющих первичную поверку измерительных систем (ИС) и их элементов. Данные охватывают рынок первичных поверок за выбранный год (доступны года с 2019 по н.в.).
Основная цель отчета — оценка активности и доли рынка крупнейших участников, а также степени их оснащенности средствами поверки и эталонами. Отчет содержит сведения о фактической поверочной деятельности каждой организации, включая:
- Количество выполненных первичных поверок ИС и их элементов;
- Долю первичных поверок в общем объеме поверок организации;
- Долю на рынке первичных поверок и всех поверок ИС;
- Количество извещений о непригодности ИС и их рыночную долю;
- Оснащенность средствами поверки и эталонами (по ФГИС АРШН);
- Число поверяемых типов СИ, относящихся к ИС и их элементам.
Отчет представлен в виде интерактивной таблицы с возможностью сортировки, фильтрации, поиска и настройки числа отображаемых записей. Указаны юридические и контактные данные каждой организации с активной ссылкой на запись в реестре аккредитованных лиц.
Кроме рейтинга, для каждого года доступна агрегированная статистика:
- Число уникальных организаций, выполнявших поверку ИС;
- Количество примененных эталонов и ГЭТ;
- Общее количество поверок по различным видам эталонов;
- Прослеживаемость поверок до конкретных ГЭТ.
Таблицы включают сведения о количестве поверок, выполненных с прослеживаемостью до каждого конкретного ГЭТ, что позволяет анализировать метрологическую трассируемость и распределение нагрузки на государственные эталоны.
Отчет может быть использован:
- Органами регулирования для анализа первичного рынка ИС;
- Руководителями организаций при выборе подрядчиков по поверке;
- Методистами и аналитиками при оценке устойчивости метрологической инфраструктуры.
Отчет RT_57 — это инструмент прозрачного анализа лидеров первичного метрологического рынка, позволяющий эффективно сравнивать деятельность организаций в контексте нормативного прослеживания, оснащенности и объемов поверочной практики.
Кто поверяет Датчик влажности (AFK-G4F)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Датчик влажности (AFK-G4F)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) состоит из внутреннего метрологически значимого ПО. Данное ПО устанавливается на предприятии-изготовителе во время производственного цикла в микропроцессор, расположенный внутри корпуса датчика на электронной плате. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Прошивка |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.Х.Х* |
|
* «Х» не относится к метрологически значимой части ПО и принимает значения от 0 до 9. | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийпредставлены в разделе 4 «Порядок монтажа и настройки» Руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 21 ноября 2023 г. № 2415 «Об утверждении государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов» (часть А.1).
ПравообладательKOBOLD Messring GmbH, Германия
Адрес: Nordring 22-24 65719 Hofheim/Taunus Germany
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I
Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Конструктивно датчик представляет собой электронный блок (микроконтроллер со встроенным радио интерфейсом Bluetooth Low Energy (далее BLE), выполненный в пластиковом корпусе, к которому прикреплён измерительный зонд относительной влажности. Питание датчика осуществляется от элемента питания ER14505. Показания выдаются в реальном времени по радиоканалу с использованием технологии BLE и сохраняются с установленной периодичностью в энергонезависимую память датчика с возможностью их последующей выгрузки.
Принцип действия датчиков основан на сорбционном методе измерения влажности и последующем измерении емкости. Передача результатов измерений осуществляется через пользовательский интерфейс устройства. Доступ к пользовательскому интерфейсу осуществляется по протоколу Bluetooth Low Energy.
Ограничения по типам устройств для использования пользовательского интерфейса отсутствуют. Доступ может осуществляться с использованием коммуникатора, ноутбука, планшета, стационарного ПК.
К данному типу средства измерений относится датчик влажности AFK-G4F с заводским номером 246886.
Заводской номер наносится на идентификационную табличку (рисунок 1) типографским способом в виде цифрового обозначения.
Нанесение знака поверки на датчик не предусмотрено.
Фотографии общего вида датчика приведены на рисунке 1
Пломбирование датчика не предусмотрено.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений относительной влажности воздуха, % |
от 5 до 95 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, % |
±1 |
|
Разрешающая способность, % |
0,1 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (ДхШ^В), мм, не более |
184x80x57 |
|
Масса, кг, не более |
0,6 |
|
Напряжение питания от источника постоянного тока, В |
от 13 до 30 |
|
Условия эксплуатации:
|
от -40 до +80 100 |
Таблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Срок службы, лет |
20 |
|
Наработка на отказ, ч |
87600 |
