Номер по Госреестру СИ: 89184-23
89184-23 Расходомеры вихревые
(DV)
Назначение средства измерений:
Расходомеры вихревые DV (далее - расходомеры) предназначены для измерений объемного и массового расхода, объема и массы различных жидкостей и газов, в том числе насыщенного и перегретого пара (в зависимости от исполнения).
Внешний вид.
Расходомеры вихревые
Рисунок № 1
Внешний вид.
Расходомеры вихревые
Рисунок № 2
Внешний вид.
Расходомеры вихревые
Рисунок № 3
Внешний вид.
Расходомеры вихревые
Рисунок № 4
Внешний вид.
Расходомеры вихревые
Рисунок № 5
Внешний вид.
Расходомеры вихревые
Рисунок № 6
Внешний вид.
Расходомеры вихревые
Рисунок № 7
Внешний вид.
Расходомеры вихревые
Рисунок № 8
Общие сведения
Дата публикации - 02.06.2023
Срок свидетельства - 01.06.2028
Номер записи - 191187
ID в реестре СИ - 1408988
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
DVE-R, DV,
Производитель
Изготовитель - KOBOLD Messring GmbH
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет IS_6 представляет собой инструмент, позволяющий получить сводную информацию по областям измерений и соотношении между импортными, отечественными и недружественными странами по количеству поверок, типов СИ и производителей. Для построения отчета необходимо выбрать интересующий год и нажать кнопку "Далее".
Отчет представляет собой таблицу с 3 колонками по группам стран (отечественные, импортные и недружественные), где для каждой из областей измерений приводится сводная статистика по количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1141 от 2023.06.01 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Расходомеры вихревые (DV)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений KOBOLD Messring GmbH
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80841-21 17.02.2026 |
Расходомеры массовые, TM-R, TMU-R и HPC-R KOBOLD Messring GmbH (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
89184-23 01.06.2028 |
Расходомеры вихревые, DV KOBOLD Messring GmbH (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
Схема прослеживаемости средства измерений отображает поверяемое СИ, его средства поверки и их связи с первичными эталонами.
В качестве средств поверки могут выступать СИ, стандартные образцы, эталоны, государственные первичные эталоны и СИ, импользуемые в качестве эталонов. Кроме того, на диаграмме могут присутствовать реагенты и аттестованные методики измерений.
Кто поверяет Расходомеры вихревые (DV)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ООО "ИМЦ" (RA.RU.311684) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Расходомеры вихревые (DV)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) расходомеров по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО устанавливается в энергонезависимую память расходомеров при их производстве. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.
Программное обеспечение разделено на:
-
- метрологически значимую часть;
-
- метрологически незначимую часть.
Разделение программного обеспечения выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:
- программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;
- программные модули, осуществляющие отображение измерительной информации, ее хранение, передачу, защиту ПО и данных;
- параметры ПО, участвующие в вычислениях и влияющие на результат измерений;
- компоненты защищенного интерфейса для обмена данными с внешними устройствами.
В расходомерах обеспечивается возможность идентификации ПО на дисплее электронного блока в момент подключения питания.
Защита ПО и конфигурационных данных расходомера от непреднамеренных и преднамеренных изменений осуществляется с помощью разграничения уровня доступа к изменению конфигурации прибора с помощью системы паролей.
Идентификационные данные программного обеспечения расходомеров приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения расходомеров
|
Идентификационные данные (признаки) |
Значение | |
|
Цифровые выходные сигналы |
HART |
Modbus |
|
Идентификационное наименование ПО |
DVH/DVE |
DVH/DVE |
|
Номер версии ПО (идентификационный номер), не ниже |
V5.0071 |
V5.00.71 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 | |
Уровень защиты ПО расходомеров от непреднамеренных и преднамеренных изменений
- «средний» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта и информационную табличку (шильд), расположенную на электронном блоке.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2.3 руководства по эксплуатации и монтажу.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»;
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77, 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
KOBOLD Messring GmbH, ГерманияАдрес: Nordring 22-24, 65719 Hofheim/Taunus
Телефон/факс: +49(0)6192-2990 / +49(0)6192-23398
Web-сайт: www.kobold.com
Изготовители KOBOLD Messring GmbH, Германия
Адрес: Nordring 22-24, 65719 Hofheim/Taunus
Адрес осуществления деятельности: Heinrichs Kobold Group GmbH, Германия Robert-Perthel-StraBe 9, 50739 Koln
Телефон/факс: +49(0)6192-2990 / +49(0)6192-23398
Web-сайт: www.kobold.com
Общество с ограниченной ответственностью «Коболд-Инструментс» (ООО «Коболд-Инструментс»)
ИНН 7706429235
Адрес: 390023, г. Рязань, пр-д Яблочкова, д. 5, к. 21, помещ. 207
Тел.: 8 (499) 346-71-10
Web-сайт: https://kobold-instruments.ru
Принцип действия расходомеров основан на эффекте образования периодической вихревой структуры, так называемой дорожки Кармана, возникающей вследствие обтекания средой препятствия. По измеренным значениям частоты возникновения вихрей вычисляется средняя скорость потока, объемный расход и объем измеряемой среды. При измерении давления и температуры среды известного состава можно вычислить значения плотности, массового расхода и массы жидкости или газа.
Расходомеры состоят из первичного преобразователя с встроенным направляющим элементом и электронного блока в герметичном корпусе, закрепленного снаружи первичного преобразователя и осуществляющего преобразование измерительной информации, вычисление параметров потока и формирование выходных сигналов. По заказу расходомер может комплектоваться встроенными преобразователями температуры и давления. Конструкцией расходомера предусмотрена возможность подключения внешних преобразователей давления и температуры через аналоговый вход или по HART, или Modbus протоколу.
Расходомеры изготавливаются в двух модификациях DVE-R и DVH-R, которые отличаются способом присоединения к трубопроводу и условиями применения. Для повышения отказоустойчивости системы используется специальная конструкция, состоящая из двух расходомеров монтированных в одно проточное тело расходомера.
В расходомерах DVE-R датчики размещены в сенсорной головке, расположенной в измерительной полости расходомера ниже по потоку от тела обтекания. Датчик давления изолирован диафрагмой.
В расходомерах DVH-R корпус первичного преобразователя выполнен как отрезок трубы с фланцевым креплением или как корпус для монтажа между ответными фланцами трубопровода.
Общий вид расходомеров представлен на рисунках 1 и 2.
Серийный номер, наносится типографическим методом в цифровом формате на информационную табличку (шильд), расположенную на электронном блоке.
Схема пломбировки для защиты от несанкционированного доступа представлена на рисунке 4. Знак поверки в виде оттиска наносится на пломбу.
Информационная табличка

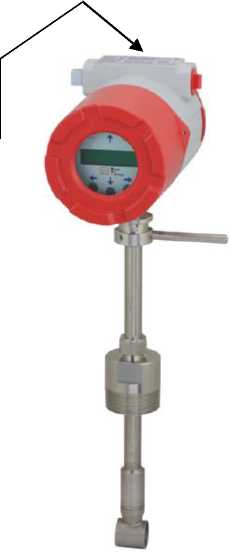

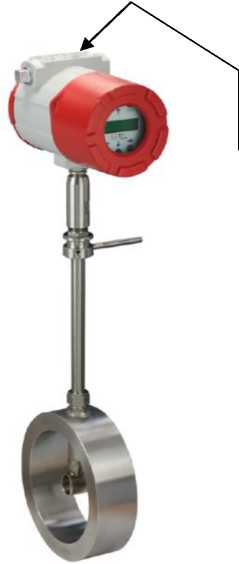

Рисунок 1 - Общий вид расходомеров вихревых DVE

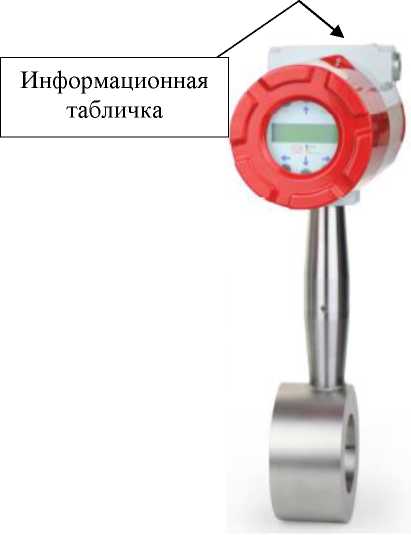

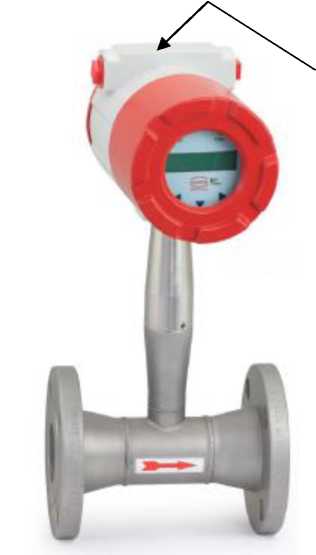

Рисунок 2 - Общий вид расходомеров вихревых DVH
Место нанесения знака утверждения типа
T^yH-R-V...H.55...S...L.L2^
ИНСТРУМЕНТС о^рийный номер: 0 614048^<^---*
ООО "Коболд-Инструментс’
ИНН 7706429235
Адрес производства:
390023 г. Рязань, пр.
Яблочкова, дом 5,корпус 21, пом. 207.
Дата производства: 11/2022________________
Константа: 14085,035________________________
Т среды макс: 260 С Т окр.: 40 до +60 С
_BS=J0±ar_jET = 60bar__________________
Диапазон расхода: мин. 200 л/ч макс 4972 л/ч
Вых. сигм.:4-2аь1А31мдульснь1и--- -----
Кэб. ввод N120*1,5 Д—
“ See Manual
IP 66
ЗАКАЗ 314800
Серийный номер
а) б)

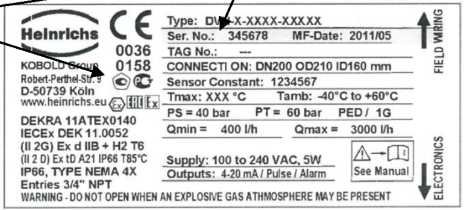

Рисунок 3 - Внешний вид информационной таблички (шильд).
а) производства ООО «Коболд-Инструментс»;
б) производства KOBOLD Messring GmbH, Германия

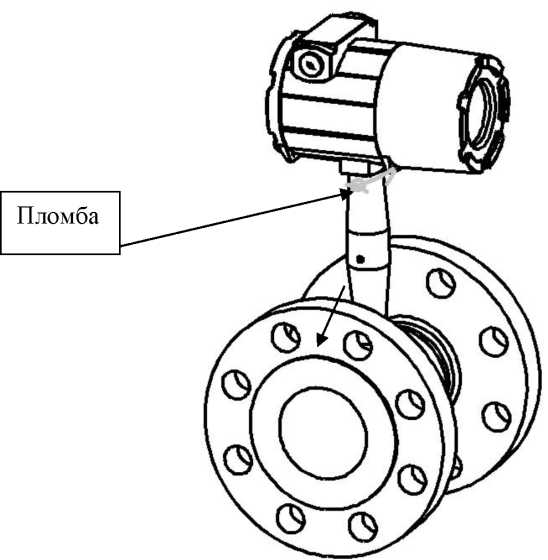

Рисунок 4 - Схема пломбировки от несанкционированного доступа. Место нанесения знака поверки
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
DVH-R |
DVE-R | |
|
Диаметр номинальный, DN |
от 15 до 300 |
от 50 до 2000 |
|
Максимальный объемный расход жидкости, м3/ч |
от 0,2 до 2300 |
2,5 до 37200 |
|
Максимальный объемный расход газа (в рабочих условиях), м3/ч |
от 1,15 до 23030 |
17 до 372300 |
|
Динамический диапазон измерений |
30:1 | |
|
Пределы допускаемой относительной погрешности измерений объема и объемного расхода, % - жидкость; -газ и насыщенный пар: |
±0,7 ±1,0 |
н- н- |
|
Пределы допускаемой относительной погрешности вычисления массы и массового расхода, %
|
±1,0 ±1,5 |
±1,5 ±2,0 |
|
Пределы допускаемой приведенной к верхнему пределу измерений погрешности преобразования и вычисления значений давления измеряемой среды, % |
±0,1; ±0,2; ±0,25; ±0,3 | |
|
Пределы допускаемой абсолютной погрешности измерительного канала температуры измеряемой среды, °C |
±0,1; ±0,15; ±0,3; ±0,6 | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
DVH-R |
DVE-R | |
|
Габаритные размеры, мм, не более - длина |
300 |
200 |
|
- ширина |
206 |
206 |
|
- высота |
462 |
965 |
|
Масса, кг, не более |
157,5 |
12,5 |
|
Параметры выходных сигналов: - аналоговый с/без HART, мА |
от 4 до 20 | |
|
- импульсный выход, В |
от 1,8 до 30 | |
|
- импульсный выход, Гц |
от 0 до 1000 | |
|
- предупредительный сигнал релейный, количество выходов |
от 1 до 3 | |
|
- импульсный с Modbus*, количество выходов |
1 | |
|
Диапазон температуры измеряемой среды, °C - стандартное исполнение |
от -40 до +400 | |
|
- с вынесенным датчиком температуры |
от -200 до +400 | |
|
Условия эксплуатации: - диапазон температур окружающей среды, °С |
от -40 до +60 | |
|
- относительная влажность воздуха без конденсата, %, не более |
95 | |
|
- диапазон давления измеряемой среды, МПа, |
от 0,01 до 25 | |
|
Параметры электрического питания: - напряжение питания постоянного тока, В |
от 18 до 36 | |
|
- напряжение питания переменного тока, В |
от 100 до 240 | |
|
- частота переменного тока, Гц |
50±1 | |
|
Потребляемая мощность, Вт, не более |
10 | |
|
Маркировка взрывозащиты 1) |
1 Ex d II B + H2 T6 GB | |
|
Ex tb III C T85 C Db | ||
|
Средняя наработка на отказ, ч |
100000 | |
|
Средний срок службы, не менее, лет |
12 | |
|
Примечание: 1) только для расходомеров изготовленных KOBOLD Messring GmbH, Германия | ||
