Номер по Госреестру СИ: 94840-25
94840-25 Датчики температуры
(QA)
Назначение средства измерений:
Датчики температуры QA (далее по тексту - датчики) предназначены для измерений температуры среды, неагрессивной к материалу зонда датчика.
Внешний вид.
Датчики температуры
Рисунок № 1
Внешний вид.
Датчики температуры
Рисунок № 2
Общие сведения
Дата публикации - 12.03.2025
Срок свидетельства -
Номер записи - 196634
ID в реестре СИ - 1424029
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Siemens AG
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет предоставляет агрегированные данные о стоимости поверки средств измерений в соовтестии с Постановлением Правительства РФ от 20.04.2010 N 250 (ред. от 06.10.2021) "О перечне средств измерений, поверка которых осуществляется только аккредитованными в установленном порядке в области обеспечения единства измерений государственными региональными центрами метрологии"
Записи представлены с разбивкой по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются.
В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№460 от 2025.03.07 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Датчики температуры (QA)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Siemens AG
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
74165-19 26.02.2029 |
Устройства распределенного ввода-вывода, SIMATIC ET200SP/SP HA Siemens AG (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
92799-24 |
Датчики давления, QBE2003-P6 Siemens AG (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
94840-25 |
Датчики температуры, QA Siemens AG (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
96082-25 |
Трансформаторы тока, SBL 0.8H Siemens AG (ГЕРМАНИЯ ) |
ОТ |
8 лет |
|
97365-25 |
Измеритель электрических величин, SICAM P 7KG7750 Siemens AG (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
97287-25 |
Преобразователи измерительные цифровые, SICAM T 7KG9661 Siemens AG (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
97282-25 |
Модули ввода-вывода, AddFEM PoCo Plus 6DL3100-8AC05 Siemens AG (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
97137-25 |
Контроллер программируемый, SIMATIC S7-200 SMART Siemens AG (ГЕРМАНИЯ ) |
ОТ |
4 года |
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Бесплатный
Кто поверяет Датчики температуры (QA)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Датчики температуры (QA)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) состоит из внутреннего метрологически значимого ПО.
Данное ПО устанавливается на предприятии-изготовителе во время производственного цикла в микропроцессор, расположенный внутри корпуса датчика на электронной плате.
Идентификационные данные программного обеспечения указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Siemens Desigo V6.3 |
|
Номер версии (идентификационный номер) ПО |
не ниже V6.30.010 |
Конструкция датчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Функции» документа ПС «Датчики температуры QA. Паспорт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры».
ПравообладательSiemens AG, Германия
Адрес: Werner von Siemens str. 50, 91052 Erlangen, Germany Телефон+49(69) 797 6660
E-mail: contact@siemens.com
Изготовитель
Siemens AG, ГерманияАдрес: Werner von Siemens str. 50, 91052 Erlangen, Germany Телефон+49(69) 797 6660
E-mail: contact@siemens.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41 стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I
Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Siemens AG, ГерманияАдрес: Werner von Siemens str. 50, 91052 Erlangen, Germany Телефон+49(69) 797 6660
E-mail: contact@siemens.com
Конструктивно датчики представляют собой электронное устройство, помещенное в пластиковый корпус, внутри которого расположены встроенные первичный преобразователь (датчик) температуры. Электронная схема и элементы управления располагаются на печатной плате внутри корпуса.
Датчики изготавливаются в следующих моделях: QAA2012, QAC3161, QAD22, QAM2161.040, QAM2120.040, которые различаются между собой техническими и метрологическими характеристиками. Датчик модели QAD22 накладные.
Принцип действия датчиков основан на преобразовании электрических сигналов, пропорциональных измеряемым величинам, поступающих в электронный блок от первичных преобразователей (датчиков). Результаты измерений передаются на управляющее устройство (ПК). Связь датчика с ПК осуществляется при помощи специального программного обеспечения «Siemens Desigo V6.3». Данная программа предназначена для удаленного наблюдения.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, состоящие из арабских цифр и букв латинского алфавита, наносится типографским способом в виде наклейки на корпус датчика.
зав. зав. зав. зав.
К датчикам данного типа относятся датчики с серийными номерами мод. QAA2012, №270-AIT-1300, зав. №270-AIT-1400, зав. №270-AIT-1500, мод. QAC3161, №270-AIT-800, зав. №270-AIT-900, зав. №270-AIT-1100, мод. QAD22, зав. №270-1Ts-100, №270-1Ts-200, зав. №270-1Ts-300, мод. QAM2161.040, зав. № 270-AIT-700, №270-AIT-1000, зав. №270-AIT-600, мод. QAM2120.040, зав. №270-AIT-500.
Нанесение знака поверки на датчики не предусмотрено. Нанесение знака утверждения типа не предусмотрено. Пломбирование от несанкционированного доступа предусмотрено в виде наклейки на боковой поверхности корпуса. Изображение общего вида датчика с указанием места нанесения заводского номера приведены на рисунке 2.
Фотографии общего вида датчиков приведены на рисунке 1.

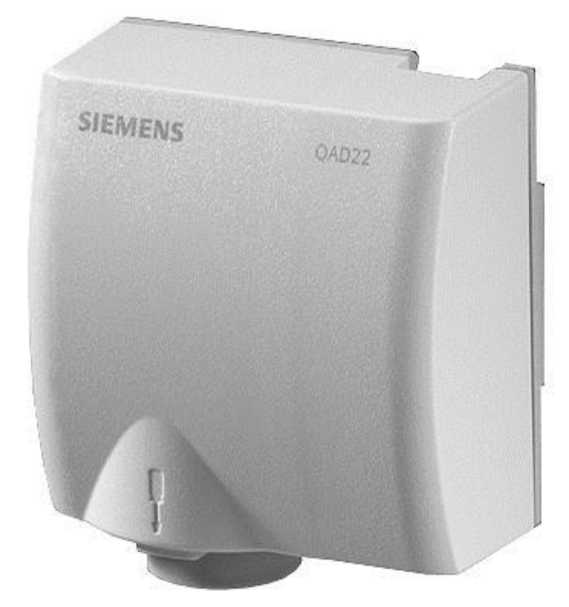

Рисунок 1 - Общий вид датчиков

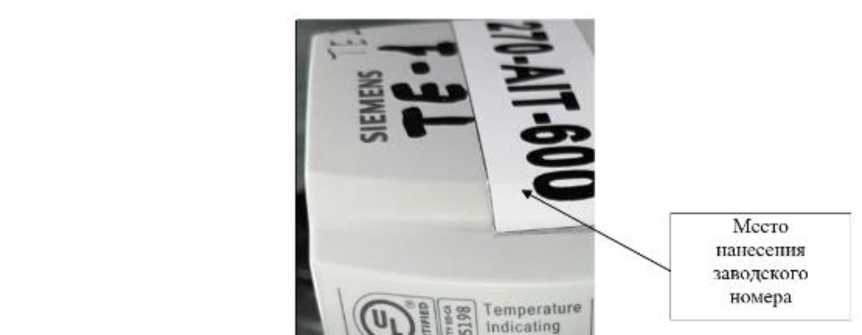

Рисунок 2 - Общий вид датчика с указанием места нанесения заводского номера
Пломбирование датчиков не предусмотрено.
Таблица 2 -
|
Наименование характеристики |
Значение характеристики | ||||
|
QAM2120.040 |
QAC3161 |
QAD22 |
QAA2012 |
QAM2161.040 | |
|
Диапазоны измерений температуры, °С |
от -50 до +80 |
от -50 до +50 |
от -30 до +130 |
от 0 до +50 |
от -50 до +50 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
±1 |
±1 |
±1 |
±1 |
±1 |
Таблица 3 - Технические
|
Наименование характеристики |
Значение | ||||
|
QAM2120.040 |
QAC3161 |
QAD22 |
QAA2012 |
QAM2161.040 | |
|
Условия эксплуатации | |||||
|
датчиков: | |||||
|
- температура окружающего воздуха, о С |
от -50 до +80 |
от -50 до |
от -30 |
от 0 до |
от -50 до +50 |
|
- относительная |
+50 |
до +130 |
+50 | ||
|
влажность окружающего воздуха (без конденсации), %, не более |
95 |
95 |
95 |
95 |
95 |
|
Габаритные размеры, мм, не более: | |||||
|
- ширина |
88 |
88 |
67 |
90 |
88 |
|
- длина |
80 |
80 |
60 |
100 |
80 |
|
- высота |
31 |
39 |
43 |
32 |
39 |
|
Масса, кг, не более |
0,15 |
0,14 |
0,072 |
0,1 |
0,17 |
|
Напряжение питания от источника переменного тока, В |
24 |
24 |
- |
24 |
24 |
|
Напряжение питания от | |||||
|
источника постоянного |
- |
- |
NTC |
- |
- |
|
тока, В | |||||
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Наработка на отказ, ч |
18000 |
|
Срок службы, лет |
10 |
