Сведения о средстве измерений: 92799-24 Датчики давления

Номер по Госреестру СИ: 92799-24
92799-24 Датчики давления
(QBE2003-P6)

Назначение средства измерений:
Датчики давления QBE2003-P6 (далее - датчики) предназначены для измерений избыточного давления в установках систем ОВК, в частности, в гидравлических и пневматических системах, где используются жидкие или газообразные среды (применение пара).

сертификация программного обеспечения
Внешний вид. Датчики давления, http://oei-analitika.ru рисунок № 1
Внешний вид.
Датчики давления
Рисунок № 1
Внешний вид. Датчики давления, http://oei-analitika.ru рисунок № 2
Внешний вид.
Датчики давления
Рисунок № 2

Общие сведения

Дата публикации - 02.08.2024
Срок свидетельства -
Номер записи - 194623
ID в реестре СИ - 1417955
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Siemens AG
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Отчет создан с целью отслеживания индикатора риска нарушения обязательных требований аккредитованными лицами (Приказа Минэкономразвития РФ от 28 мая 2021 г. N 300 "Об утверждении перечня индикаторов риска нарушения обязательных требований по федеральному государственному контролю (надзору) за деятельностью аккредитованных лиц".)

"п.4 Двукратное и более превышение средних для аккредитованного лица с аналогичной областью аккредитации, численным составом работников, участвующих в выполнении работ по измерениям в области аккредитации, и его технической оснащенности показателей количества выданных свидетельств о поверке средств измерений за период времени."

Организации разбиты по группам, упорядоченным по количеству средств поверки (эталонов вида: mieta, uve, npe), использованных организацией за последних 365 дней. Приведена информация по среднему количеству поверок за год среди участников группы и количество организаций, вошедших в выбранную группу.

В основу индикатора положена зависимость количества поверок, выполненных аккредитованной организацией за год к кол-ву, использованных эталонов за отчетный период (ввиду отсутствия в открытых источниках данных о количестве поверителей в организации, параметр - кол-во эталонов, был выбран как альтернативный, имеющий прямую корреляцию с кол-вом персонала в организации).

Порядок работы с отчетом:
1. По таблице ищем интересную организацию, например, в качестве образца выберем Пензенский ЦСМ - 1174 средства поверки и 61 095 поверок за последние 365 дней.
2. По круговой диаграмме ищем соответствующую 1174 шт. группу (сектор) с диапазоном эталонов.
3. Получаем сектор от 801 - 7066 эталонов, в который попало 74 аналогичных по масштабу Пензенскому ЦСМ организаций.
4. Наводим мышку и смотрим среднее количество поверок по этим 74 организациям - 352 254 поверки.
5. Сравниваем 352 254 поверки с 61 095 поверками Пензенского ЦСМ и делаем вывод, что превышения в 2 и более раза нет.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1773 от 2024.08.02 ПРИКАЗ_Об утверждении типов средств измерений (19)

Наличие аналогов СИ: Датчики давления (QBE2003-P6)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Siemens AG

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
74165-19
26.02.2029
Устройства распределенного ввода-вывода, SIMATIC ET200SP/SP HA
Siemens AG (ГЕРМАНИЯ )
ОТ
МП
5 лет
92799-24

Датчики давления, QBE2003-P6
Siemens AG (ГЕРМАНИЯ )
ОТ
МП
3 года
94840-25

Датчики температуры, QA
Siemens AG (ГЕРМАНИЯ )
ОТ
МП
1 год
96082-25

Трансформаторы тока, SBL 0.8H
Siemens AG (ГЕРМАНИЯ )
ОТ
8 лет
97365-25

Измеритель электрических величин, SICAM P 7KG7750
Siemens AG (ГЕРМАНИЯ )
ОТ
МП
4 года
97287-25

Преобразователи измерительные цифровые, SICAM T 7KG9661
Siemens AG (ГЕРМАНИЯ )
ОТ
МП
4 года
97282-25

Модули ввода-вывода, AddFEM PoCo Plus 6DL3100-8AC05
Siemens AG (ГЕРМАНИЯ )
ОТ
3 года
97137-25

Контроллер программируемый, SIMATIC S7-200 SMART
Siemens AG (ГЕРМАНИЯ )
ОТ
4 года

Отчет предоставляет агрегированные данные о стоимости поверки средств измерений в соовтестии с Постановлением Правительства РФ от 20.04.2010 N 250 (ред. от 06.10.2021) "О перечне средств измерений, поверка которых осуществляется только аккредитованными в установленном порядке в области обеспечения единства измерений государственными региональными центрами метрологии"

Записи представлены с разбивкой по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются.

В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.

Стоимость 200 руб. или по подписке

Кто поверяет Датчики давления (QBE2003-P6)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Датчики давления (QBE2003-P6)

Организация, регион Стоимость, руб Средняя стоимость

Знак утверждения типа

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в п. 2.4 «Принцип работы датчиков» документа «Датчики давления QBE2003-P6. Руководство по эксплуатации».


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа».

Правообладатель

Siemens AG, Германия

Адрес: Werner von Siemens str. 50, 91052 Erlangen, Germany Телефон+49(69) 797 6660

E-mail: contact@siemens.com

Изготовитель

Siemens AG, Германия
Адрес: Werner von Siemens str. 50, 91052 Erlangen, Germany Телефон+49(69) 797 6660
E-mail: contact@siemens.com

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)
Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2

Правообладатель

Siemens AG, Германия
Адрес: Werner von Siemens str. 50, 91052 Erlangen, Germany Телефон+49(69) 797 6660
E-mail: contact@siemens.com

Принцип действия датчиков основан на уравновешивании измеряемого давления силой упругой деформации тензорезистивного первичного преобразователя.

Датчики давления состоят из тензопреобразователя и электронного устройства.

Электронное устройство представляет собой нормирующий преобразователь сигнала тензомоста в унифицированный выходной сигнал.

Измеренное давление подается в камеру и воздействует на мембрану тензопреобразователя, вызывая ее прогиб и изменение сопротивления тензорезисторов. Электрический сигнал, вызванный изменением сопротивления тензопреобразователя, передается в электронное устройство, которое преобразует его в унифицированный выходной сигнал в виде напряжения.

Питание датчика и вывод информационного сигнала осуществляется через разъем или клеммную колодку.

К средству измерений данного типа относятся датчики со следующими заводскими номерами: 270-HYD-PT-001, 270-HYD-PT-002. Общий вид датчиков представлен на рисунке 1.

Пломбировка датчиков не предусмотрена.

Нанесения знака поверки на датчик не предусмотрено.

Заводской номер датчиков нанесен типографским способом на наклейку, прикрепленную к корпусу датчика. Место нанесения заводского номера представлено на рисунке 2.

Внешний вид. Датчики давления (QBE2003-P6), http://oei-analitika.ru

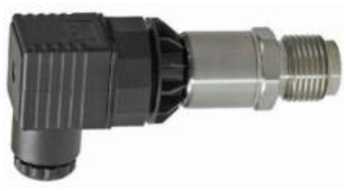

Рисунок 1 - Общий вид датчиков давления QBE2003-P6

Внешний вид. Датчики давления (QBE2003-P6), http://oei-analitika.ru

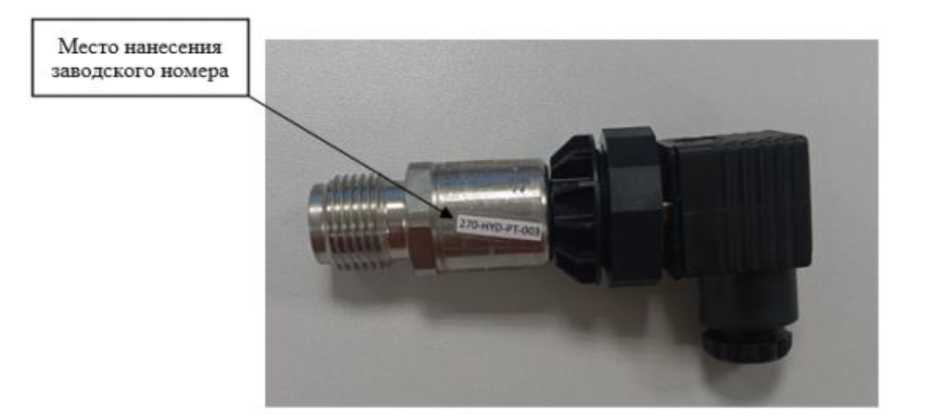

Рисунок 2 - Место нанесения заводского номера


Таблица 3 - Комплектность

Наименование

Обозначение

Количество

Датчик давления QBE2003-P6

-

1 шт.

Руководство по эксплуатации

-

1 экз.


Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений избыточного давления, МПа (бар)

от 0 до 6 (от 0 до 60)

Пределы допускаемой основной приведенной к диапазону измерений избыточного давления погрешности, %

±0,3

Пределы допускаемой дополнительной приведенной к диапазону измерений избыточного давления погрешности, вызванной измерением температуры окружающего воздуха от нормальных условий измерений, %/10 °С

±0,25

Таблица 2 - Основные технические

Наименование характеристики

Значение

Напряжение электрического питания

  • - напряжение переменного тока частотой 50^60 Гц, В

  • - напряжение постоянного тока, В

220 ± 22

24 ± 15 %

Диапазон изменений выходного сигнала напряжения, В

от 0 до 10

Габаритные размеры, мм, не более

  • - диаметр

  • - длина

24

101

Масса, г, не более

171

Рабочие условия измерений:

  • - температура окружающей среды, °С

  • - относительная влажность (без конденсации), %, не более

от - 30 до 85

100

Нормальные условия измерений:

  • - температура окружающей среды, °С

  • - относительная влажность (без конденсации), %, не более

от 15 до 25

100
