Номер по Госреестру СИ: 94831-25
94831-25 Меры диэлектрических параметров
(МДП)
Назначение средства измерений:
Меры диэлектрических параметров МДП предназначены:
- для поверки (калибровки) рабочих средств измерений диэлектрических параметров относительной диэлектрической проницаемости £ и тангенса угла диэлектрических потерь tgS в диапазонах частот от 10 Гц до 40 ГГц;
- для контроля точности измерения диэлектрических параметров материалов по методикам, регламентированным ГОСТ Р 8.623, ГОСТ 27496.2, ГОСТ 22372;
- для метрологической аттестации вновь разрабатываемых методик измерений диэлектрических параметров в диапазонах частот от 10 Гц до 40 ГГц;
- для контроля метрологических характеристик средств измерения диэлектрических параметров при проведении испытаний в диапазонах частот от 10 Гц до 40 ГГц, в том числе в целях утверждения типа средства измерений.
Меры диэлектрических параметров МДП являются рабочими эталонами 1 разряда в соответствии с Государственной поверочной схемой для средств измерения комплексной диэлектрической проницаемости в диапазоне частот от 10 Гц до 10 МГц, утвержденной приказом Росстандарта от 30.12.2019 г. № 3467, и Государственной поверочной схемой для средств измерений комплексной диэлектрической проницаемости в диапазоне частот от 0,1 до 178,4 ГГц, утвержденной приказом от 21 июля 2023г. № 1489.
Меры диэлектрических параметров МДП могут применяться для сличений эталонов единиц комплексной диэлектрической проницаемости в диапазонах частот от 10 Гц до 40 ГГц.
Внешний вид.
Меры диэлектрических параметров
Рисунок № 1
Внешний вид.
Меры диэлектрических параметров
Рисунок № 2
Внешний вид.
Меры диэлектрических параметров
Рисунок № 3
Внешний вид.
Меры диэлектрических параметров
Рисунок № 4
Внешний вид.
Меры диэлектрических параметров
Рисунок № 5
Внешний вид.
Меры диэлектрических параметров
Рисунок № 6
Общие сведения
Дата публикации - 12.03.2025
Срок свидетельства - 07.03.2030
Номер записи - 196625
ID в реестре СИ - 1424020
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений"
Страна - РОССИЯ
Населенный пункт - г.п. Менделеево Солнечногорский район, Московская обл.
Уведомление о начале осуществления предпринимательской деятельности - Да
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ. Для этих целей в отчете сделана возможность выбора одновременно нескольких организаций.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.
Бесплатный
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№460 от 2025.03.07 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Меры диэлектрических параметров (МДП)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
63315-16 01.03.2021 |
Головки гидроакустические, ГГ26 Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (РОССИЯ г.п. Менделеево Солнечногорский район, Московская обл.) |
2 года | |
|
86800-22 |
Установка для измерения радиотехнических характеристик диэлектрических материалов в диапазоне температур от 20 ˚С до 400 ˚С, ИРТХ-400 Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (РОССИЯ г.п. Менделеево Солнечногорский район, Московская обл.) |
ОТ МП |
1 год |
|
94831-25 07.03.2030 |
Меры диэлектрических параметров, МДП Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (РОССИЯ г.п. Менделеево Солнечногорский район, Московская обл.) |
ОТ МП |
1 год |
Кто поверяет Меры диэлектрических параметров (МДП)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| Восточно-Сибирский филиал ФГУП "ВНИИФТРИ" (30002-13) | РСТ | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Меры диэлектрических параметров (МДП)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится печатным способом на титульный лист паспорта и на этикетку, наклеенную на кейс.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПриведены в разделе 7 «Инструкция по применению МДП» документов:
-
- МФРН.411648.002
МДПп (подложки);
-
- МФРН.411648.003
МДПс (стержни);
-
- МФРН.411648.004
ПС
ПС
ПС
«Мера
«Мера
диэлектрических
диэлектрических
диэлектрических
«Мера МДПдн (диски в диапазоне низких частот);
- МФРН.411648.005 ПС «Мера диэлектрических МДПдв (диски в диапазоне высоких частот).
параметров
параметров
параметров
параметров
МДП модификация
МДП модификация
МДП модификация
МДП модификация
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 30 декабря 2019 г. № 3467 «Об утверждении Государственной поверочной схемы для средств измерений комплексной диэлектрической проницаемости в диапазоне частот от 10 Гц до 10 МГц»;
Приказ Росстандарта от 21 июля 2023 г. № 1489 «Об утверждении государственной поверочной схемы для средств измерений комплексной диэлектрической проницаемости в диапазоне частот от 0,1 до 178,4 ГГц»;
МФРН.411648.001 ТУ Меры диэлектрических параметров МДП. Технические условия;
МФРН.411648.006 МП Меры диэлектрических параметров МДП. Методика поверки.
ПравообладательФедерального государственного унитарного научно-исследовательский институт физико-
Восточно-Сибирский филиал предприятия «Всероссийский технических и радиотехнических измерений» (Восточно-Сибирский филиал ФГУП «ВНИИФТРИ»)
ИНН 5044000102
Юридический адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Изготовитель
Федерального государственного унитарного научно-исследовательский институт физико-Восточно-Сибирский филиал предприятия «Всероссийский технических и радиотехнических измерений» (Восточно-Сибирский филиал ФГУП «ВНИИФТРИ»)
ИНН 5044000102
Юридический адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Адрес места осуществления деятельности: 664056, г. Иркутск, ул. Бородина, д. 57
Испытательный центр
Федерального государственного унитарного научно-исследовательский институт физико-Восточно-Сибирский филиал предприятия «Всероссийский технических и радиотехнических измерений» (Восточно-Сибирский филиал ФГУП «ВНИИФТРИ»)
ИНН 5044000102
Юридический адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Адрес: 664056, г. Иркутск, ул. Бородина, д. 57
Правообладатель
Федерального государственного унитарного научно-исследовательский институт физико-Восточно-Сибирский филиал предприятия «Всероссийский технических и радиотехнических измерений» (Восточно-Сибирский филиал ФГУП «ВНИИФТРИ»)
ИНН 5044000102
Юридический адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Меры диэлектрических параметров МДП представляют собой набор твердых диэлектрических образцов (элементов меры), воспроизводящих единицы относительной диэлектрической проницаемости и тангенса угла диэлектрических потерь (диэлектрические параметры) в определенном диапазоне частот.
Меры диэлектрических параметров МДП являются многозначными и состоят из нескольких элементов с разными значениями диэлектрических параметров. В зависимости от геометрической формы элементов мера МДП имеет четыре модификации, каждая из которых имеет обозначение:
-
- мера диэлектрических параметров подложек МДПп;
-
- мера диэлектрических параметров стержней МДПс;
-
- мера диэлектрических параметров дисков в диапазоне низких частот МДПдн;
-
- мера диэлектрических параметров дисков в диапазоне высоких частот МДПдв.
МДПп и МДПс воспроизводят диэлектрические параметры только в диапазоне высоких частот.
В зависимости от геометрического размера и воспроизводимого значения относительной диэлектрической проницаемости элементы меры имеют следующее обозначение:
МДП ^-Х_/Х
Сокращенное обозначение меры
Геометрическая форма элемента: п - подложки;
с - стержни;
дн - диски в диапазоне низких частот; дв - диски в диапазоне высоких частот
Среднее значение воспроизводимого значения относительной диэлектрической проницаемости
ТолЭщлеимнеан(тдылямпеордылоужпаекоивадниысквовк)ейисл.и с этикдеитакмаметир, с(долдяерсжтеарщжинмеий )иэдлеенмтиенфтиакацио
МДПс, МДПдн и МДПдв
ий вид мер МДПп
1е данные, представлен на рисунках 1 - 4.
Обозначение элемента меры
Место нанесения знака утверждения типа
Место нанесения номера
-1-»Ч'вГИИ
ИСГ* XWCXTiSF^iCin
П<ЛАИ««К<| «ПЛ
HAnwvn>dbi««*)l

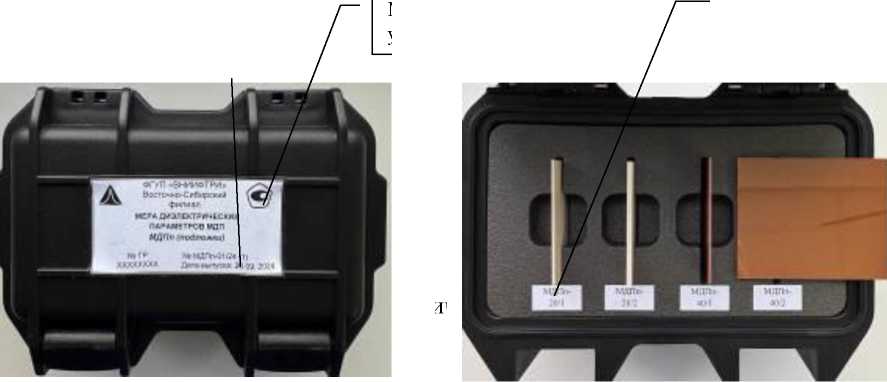

Кейс с МДПп
Элементы МДПп - подложки в кейсе
с

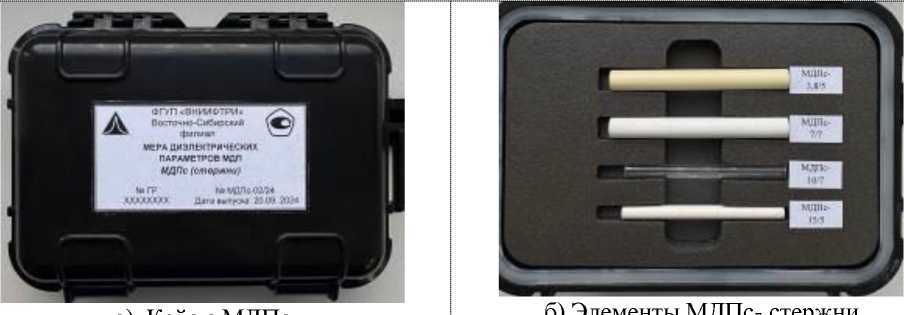

Рисунок 2 - Мера диэлектрических параметров стержней МДПс

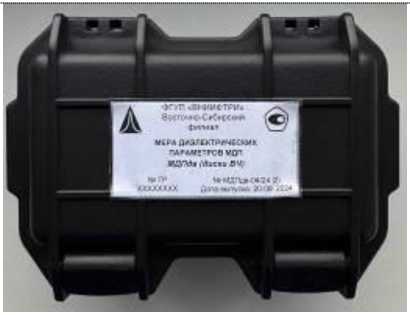

Кейс с МДПдв

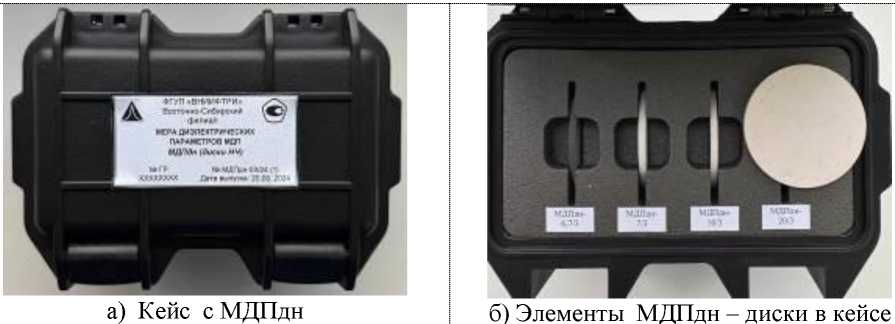

Рисунок 3 - Мера диэлектрических параметров дисков в диапазоне низких частот МДПдн

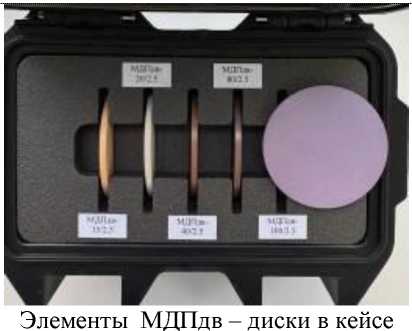

Рисунок 4 - Мера диэлектрических параметров дисков в диапазоне высоких частот МДПдв
Пломбировка мер диэлектрических параметров МДП для ограничения несанкционированного доступа к элементам не предусмотрена.
Идентификационные данные МДП (модификация, заводской номер) включены в маркировку, которая в виде нестираемой этикетки наклеивается на кейс. Внутри кейса этикетки с обозначением элементов меры. Этикетки выполнена методом печати на лазерном принтере на самоклеющуюся бумагу, обеспечивающую прочтение и сохранность маркировки в процессе эксплуатации меры. Заводской номер имеет буквенно-цифровой формат и наносится на этикетку методом печати. Место размещения знака утверждения типа и заводского номера представлены на рисунке 1.
Комплектность МДП разных модификаций представлена в таблицах 3 - 6.
Таблица 3 - Комплектность
МД^1п (подложки)
|
Частоты: фиксированные в диапазоне от 7 до 40 ГГц | |||
|
Геометрические размеры: подложка |
48 х 60 мм, толщина t от 0,4 до 2,2 мм | ||
|
Обозначение элемента меры |
Диапазон значений s |
Материал |
Количество, шт. |
|
МДПп-7/t |
от 7 до 7,6 |
Ситалл марки СТ38-1 |
1 |
|
МДПп-10/t |
от 9,0 до 10,3 |
Корундовая керамика марки ВК100-1 |
1 |
|
МДПп-20/t |
от 19 до 22 |
Керамика марки ПК-1-г/д-В20 |
1 |
|
МДПп-40/t |
от 35 до 45 |
Керамика марки ПК-1-г/д-В40 |
1 |
|
Паспорт МФРН.4 |
11648.002 ПС |
1 | |
|
Кейс |
1 | ||
Таблица 4 - Комплектность
МДПс
|
Частоты: фиксированные в диапазоне от 3 до 12 ГГц | |||
|
Геометрические размеры: стержень длиной не менее 60 мм, диаметр d от 4 до |
8 мм | ||
|
Обозначение элемента меры |
Диапазон значений £ |
Материал |
Количество, шт. |
|
МДПс-3,8/d |
от 3,6 до 4 |
Стекло кварцевое оптическое марки КВ |
1 |
|
МДПс-7/d |
от 7 до 7,6 |
Ситалл марки СТ38-1 |
1 |
|
МДПс-10/d |
от 9,5 до 10,3 |
Ситалл марки СТ32-1 |
1 |
|
МДПс-15/d |
от 14 до 16 |
Керамика марки МСТ-15 |
1 |
|
Паспорт МФРН.411648.003 ПС |
1 | ||
|
Кейс |
1 | ||
Таблица 5 - Комплектность меры МД^Хдн (диски в диапазоне низких частот)
|
Частоты: фиксированные в диапазоне от 10 Гц до 10 МГц | |||
|
Геометрические] |
)азмеры: диск диаметром (49,90 ± 0,05) мм, толщина t от 0,9 до 3,2 мм | ||
|
Обозначение элемента меры |
Диапазон значений £ |
Материал |
Количество, шт. |
|
МДПдн-2/t |
от 1.9 до 2,2 |
Фторопласт |
1 |
|
МДПдн-2,3/t |
от 2,7 до 3,2 |
Полиэтилен |
1 |
|
МДПдн-3,8/t |
от 3,6 до 4,0 |
Стекло кварцевое оптическое марки КВ |
1 |
|
МДПдн-5/t |
от 4,8 до 5,5 |
Керамика оптическая марки КО1 |
1 |
|
МДПдв-6,7/t |
от 6,5 до 7,0 |
Стекло оптическое бесцветное марки К8 |
1 |
|
МДПдв-7/t |
от 6,8 до 7,3 |
Керамика марки МСТ-7,3 |
1 |
|
МДПдн-10/t |
от 9,0 до 10,3 |
Керамика марки В10 |
1 |
|
МДПдн-15/t |
от 14 до 16 |
Керамика марки МТ-15 |
1 |
|
МДПдн-20/t |
от 19 до 22 |
Керамика марки В20 |
1 |
|
Паспорт МФРН.4 |
11648.004 ПС |
1 | |
|
Кейс |
2 | ||
Таблица 6- Комплектность меры МД^Хдв (диски в диапазоне высоких частот)
|
Частоты: фиксированные в диапазоне от 3 до 12 ГГц | |||
|
Геометрические размеры: диск диаметром (49,90 ± 0,05) мм, толщина t от 0,9 до 3,2 мм | |||
|
Обозначение элемента меры |
Диапазон значений £ |
Материал |
Количество, шт. |
|
МДПдв-2/t |
от 1.9 до 2,2 |
Фторопласт |
1 |
|
МДПдв-2,3/t |
от 2,7 до 3,2 |
Полиэтилен |
1 |
|
МДПдв-3,8/t |
от 3,6 до 4,0 |
Стекло кварцевое оптическое марки КВ |
1 |
|
МДПдв-5/t |
от 4,8 до 5,5 |
Керамика оптическая КО1 |
1 |
|
МДПдв-6,7/t |
от 6,5 до 7,0 |
Стекло оптическое бесцветное марки К8 |
1 |
таблицы 6
|
Обозначение элемента меры |
Диапазон значений £ |
Материал |
Количество, шт. |
|
МДПgв-7,1/t |
от 6,8 до 7,3 |
Керамика марки МСТ-7,3 |
1 |
|
МДПдв-10/t |
от 9,0 до 10,3 |
Керамика марки В10 |
1 |
|
МДПдв-15/t |
от 14 до 16 |
Керамика марки МТ-15 |
1 |
|
МДПдв-20/t |
от 19 до 22 |
Керамика марки В20 |
1 |
|
МДПд-40/t |
от 38 до 47 |
Керамика марки В45 |
1 |
|
МДПд-80/t |
от 77 до 83 |
Керамика марки В80 |
1 |
|
МДПд-100/t |
от 90 до 120 |
Керамика марки В100 |
1 |
|
Паспорт МФРН.411648.005 ПС |
1 | ||
|
Кейс |
2 | ||
При поставке потребителю количество элементов меры допускается изменять в зависимости от выполнения конкретных метрологических работ и потребностей заказчика.
Таблица 1 -
МДП
и технические
|
Наименование характеристики |
Значение |
|
Мера диэлектрических параметров подложек МДПп | |
|
Частота, ГГ ц, фиксированная в диапазоне |
от 7 до 40 |
|
Диапазон измеряемых значений: | |
|
- относительной диэлектрической проницаемости (s) |
от 7 до 45 |
|
- тангенса угла диэлектрических потерь (tgS) |
от 3^10-5 до 1^10-2 |
|
Пределы относительной допускаемой погрешности измерений: | |
|
- относительной диэлектрической проницаемости (5е), % |
± (0,5 - 1,0) |
|
- тангенса угла диэлектрических потерь (5tg), % |
± (10 - 40) |
|
Характеристики элементов меры - подложек: | |
|
- длина х ширина, мм, |
48 х 60 |
|
- толщина, мм |
от 0,4 до 2,2 |
|
Габаритные размеры кейса с мерой, мм, не более |
200 х 150 х 120 |
|
Масса кейса с мерой, кг, не более |
0,5 |
|
Мера диэлектрических параметров стержней МДПс | |
|
Частота, ГГц, фиксированная в диапазоне |
от 3 до 12 |
|
Диапазон измеряемых значений: | |
|
- относительной диэлектрической проницаемости (s) |
от 3,6 до 16 |
|
- тангенса угла диэлектрических потерь (tg5) |
от 5^10-5 до 1^10-2 |
|
Пределы относительной допускаемой погрешности измерений: | |
|
- относительной диэлектрической проницаемости (5е), % |
± (0,5 - 1,0) |
|
- тангенса угла диэлектрических потерь (5tg), % |
±(15 - 25) |
|
Характеристики элементов меры - стержней: | |
|
- длина, мм, должно быть не менее |
60 |
|
- диаметр, мм |
от 4 до 8 |
|
Габаритные размеры кейса с мерой, мм, не более |
170 х 140 х 60 |
|
Масса кейса с мерой, кг, не более |
0,5 |
|
Мера диэлектрических параметров дисков в диапазоне низких частот МДПдн | |
|
Частота, Гц, фиксированная в диапазоне |
от 10 до 106 |
|
Диапазон измеряемых значений: | |
|
- относительной диэлектрической проницаемости (s) |
от 2 до 20 |
|
- тангенса угла диэлектрических потерь (tgS) |
от 5^10-5 до 1^10-2 |
|
Пределы относительной допускаемой погрешности измерений: | |
|
- относительной диэлектрической проницаемости (5s), % |
± (0,5 - 1,0) |
|
- тангенса угла диэлектрических потерь (5tg), % |
±(15 - 40) |
|
Характеристики элементов меры - дисков: | |
|
- диаметр, мм |
49,90 ± 0,05 |
|
- толщина, мм |
от 0,9 до 3,2 |
|
Габаритные размеры кейса с мерой, мм, не более: |
200 х 150 х 120 |
|
Масса кейса с мерой, кг, не более |
0,5 |
таблицы 1
|
Наименование характеристики |
Значение |
|
Мера диэлектрических параметров дисков в диапазоне высоких частот МДПдв | |
|
Частота, ГГ ц, фиксированная в диапазоне |
от 0,1 до 12 |
|
Диапазон измеряемых значений: | |
-на частотах от 1 до 12 ГГц |
от 2 до 20 от 2 до 100 |
|
- тангенса угла диэлектрических потерь (tgS) |
от 5^10-5 до 1^10-2 |
|
Пределы относительной допускаемой погрешности измерений: | |
|
- относительной диэлектрической проницаемости (5е), % |
± (0,2 - 2,0) |
|
- тангенса угла диэлектрических потерь (5tg), % |
± (5 - 40) |
|
Характеристики элементов меры - дисков: | |
|
- диаметр, мм |
49,90 ± 0,05 |
|
- толщина, мм |
от 0,9 до 3,2 |
|
Габаритные размеры кейса с мерой, мм, не более |
200 х 150 х 120 |
|
Масса кейса с мерой, кг, не более |
0,5 |
МДП
Таблица 2 - Условия
|
Наименование характеристики |
Значение |
|
Температура окружающего воздуха, °С |
от +17 до +27 |
|
Относительная влажность воздуха, % |
от 10 до 80 |
|
Атмосферное давление, мм рт. ст. |
от 630 до 800 |
|
Вибрация, удары, агрессивные среды |
отсутствуют |
