Номер по Госреестру СИ: 86800-22
86800-22 Установка для измерения радиотехнических характеристик диэлектрических материалов в диапазоне температур от 20 ˚С до 400 ˚С
(ИРТХ-400)
Назначение средства измерений:
Установка для измерения радиотехнических характеристик диэлектрических материалов в диапазоне температур от 20 °С до 400 °С ИРТХ-400 (далее Установка ИРТХ-400) предназначена для измерения относительной диэлектрической проницаемости и тангенса угла диэлектрических потерь в диапазоне температур от плюс 20 °С до плюс 400 °С.
Внешний вид.
Установка для измерения радиотехнических характеристик диэлектрических материалов в диапазоне температур от 20 ˚С до 400 ˚С
Рисунок № 1
Внешний вид.
Установка для измерения радиотехнических характеристик диэлектрических материалов в диапазоне температур от 20 ˚С до 400 ˚С
Рисунок № 2
Внешний вид.
Установка для измерения радиотехнических характеристик диэлектрических материалов в диапазоне температур от 20 ˚С до 400 ˚С
Рисунок № 3
Общие сведения
Дата публикации - 20.09.2022
Срок свидетельства -
Номер записи - 188807
ID в реестре СИ - 1402174
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификации нет,
Производитель
Изготовитель - Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений"
Страна - РОССИЯ
Населенный пункт - г.п. Менделеево Солнечногорский район, Московская обл.
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2319 от 2022.09.20 ПРИКАЗ_Об утверждении типов средств измерений (20)
Наличие аналогов СИ: Установка для измерения радиотехнических характеристик диэлектрических материалов в диапазоне температур от 20 ˚С до 400 ˚С (ИРТХ-400)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
63315-16 01.03.2021 |
Головки гидроакустические, ГГ26 Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (РОССИЯ г.п. Менделеево Солнечногорский район, Московская обл.) |
2 года | |
|
86800-22 |
Установка для измерения радиотехнических характеристик диэлектрических материалов в диапазоне температур от 20 ˚С до 400 ˚С, ИРТХ-400 Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (РОССИЯ г.п. Менделеево Солнечногорский район, Московская обл.) |
ОТ МП |
1 год |
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за весь период ее работы на рынке. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Кто поверяет Установка для измерения радиотехнических характеристик диэлектрических материалов в диапазоне температур от 20 ˚С до 400 ˚С (ИРТХ-400)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| Восточно-Сибирский филиал ФГУП "ВНИИФТРИ" (30002-13) | РСТ | 3 | 2 | 1 | 0 | 3 | 2 | 1 |
Стоимость поверки Установка для измерения радиотехнических характеристик диэлектрических материалов в диапазоне температур от 20 ˚С до 400 ˚С (ИРТХ-400)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) записано на жестком диске ПКУ-11 в среде «Mathcad» и выполняет расчет диэлектрической проницаемости и тангенса угла диэлектрических потерь образца диэлектрика по характеристикам объемного резонатора без измеряемого образца (fo, Qo) и с измеряемым образцом (fs, Qe). Расчет диэлектрических параметров образца выполняется по математическим зависимостям, приведенным в ГОСТ Р 8.623-2015 ГСИ. Относительная диэлектрическая проницаемость и тангенс угла диэлектрических потерь твердых диэлектриков. Методики выполнения измерений в диапазоне сверхвысоких частот.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014 Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Расчет РТХ |
|
Номер версии (идентификационный номер) ПО |
03-2020 |
Знак утверждения типа
Знак утверждения типа наноситсяна переднюю панель измерительного блока цифровой печатью на полиэфирной пленке, на титульный лист паспорта печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
в установке реализован метод объемного резонатора при фиксированной длине резонатора по ГОСТ Р 8.623-2015.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к Установке ИРТХ-400ГОСТ 8.711-2013 ГСИ. Государственная поверочная схема для средств измерений комплексной диэлектрической проницаемости в диапазоне частот от 1 до 178,4 ГГц;
ГОСТ Р 8.623-2015 ГСИ. Относительная диэлектрическая проницаемость и тангенс угла диэлектрических потерь твердых диэлектриков. Методики выполнения измерений в диапазоне сверхвысоких частот;
Установка для измерения радиотехнических характеристик диэлектрических материалов в диапазоне температур от 20 °С до 400 °С ИРТХ-400. Технические условия. УБЖК.410114.001 ТУ.
ПравообладательАкционерное общество «Московский машиностроительный завод «АВАНГАРД» (АО «ММЗ «АВАНГАРД»).
ИНН 7743065177
Адрес юридического лица: Российская федерация, 125130, г. Москва, ул. Клары Цеткин, д. 33
Тел. (495)639-99-90
E-mail: avangardmos@mmza.ru
Web-сайт: https://mmzavangard.ru
Изготовитель
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений», ВосточноСибирский филиал (Восточно-Сибирский филиал ФГУП «ВНИИФТРИ»)ИНН 5044000102
Адрес юридического лица: Российская Федерация, 141570, Московская обл., город Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ», корпус 11
Адрес место нахождения: Российская Федерация, 664056, г. Иркутск, ул. Бородина, 57 Тел.: (3952) 46-80-40, Факс: (3952) 46-38-48
E-mail: office@vniiftri-irk.ru
dep14@vniiftri-irk.ru
Web-сайт: www.vniiftri-irk.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ВосточноСибирский филиал), (Восточно-Сибирский филиал ФГУП «ВНИИФТРИ»)ИНН 5044000102
Юридический адрес: Российская Федерация, 141570, Московская область, город Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ, корпус 11
Место нахождения: Российская Федерация, 664056, г. Иркутск, ул. Бородина, 57
Тел.: (3952) 46-83-03, факс: (3952) 46-38-48
Е-mail: office@vniiftri-irk.ru
Правообладатель
Акционерное общество «Московский машиностроительный завод «АВАНГАРД» (АО «ММЗ «АВАНГАРД»).ИНН 7743065177
Адрес юридического лица: Российская федерация, 125130, г. Москва, ул. Клары Цеткин, д. 33
Тел. (495)639-99-90
E-mail: avangardmos@mmza.ru
Web-сайт: https://mmzavangard.ru
Принцип действия Установки ИРТХ-400 основан на измерении резонансных частот f0 и fe, и собственных добротностей Qo и Qe объёмного резонатора до и после помещения в резонатор образца диэлектрика и последующего расчета относительной диэлектрической проницаемости е и тангенса угла диэлектрических потерь tgd.
В состав Установки ИРТХ-400 входят:
-
- анализатор цепей скалярный Р2М-18А/1;
-
- устройство управления и отображения информации портативное ПКУ-11;
-
- измерительный блок с устройством нагрева образцов и встроенным измерителем-регулятором температуры ТРМ 210, заводской номер 03-2020.

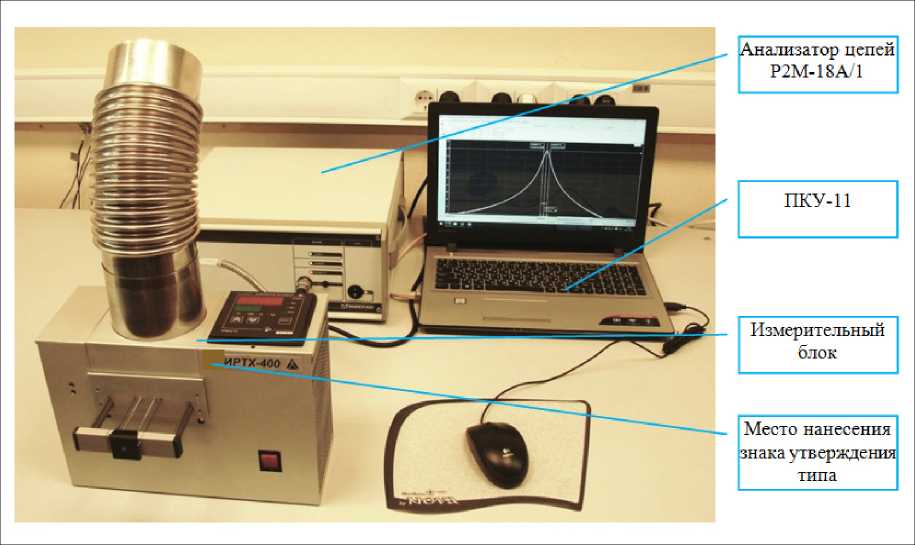

Общий вид Установки ИРТХ-400 представлен на рисунке 1.
Место нанесения знака утверждения типа представлено на рисунке 1.

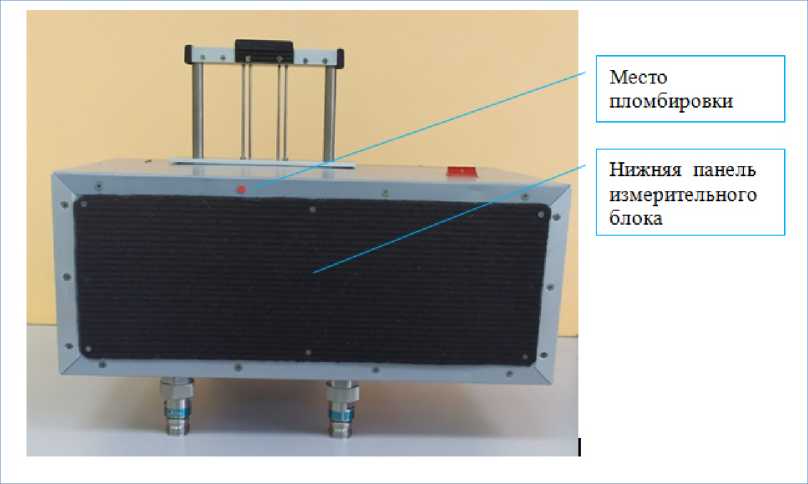

Место пломбировки от несанкционированного доступа представлено на рисунке 2.

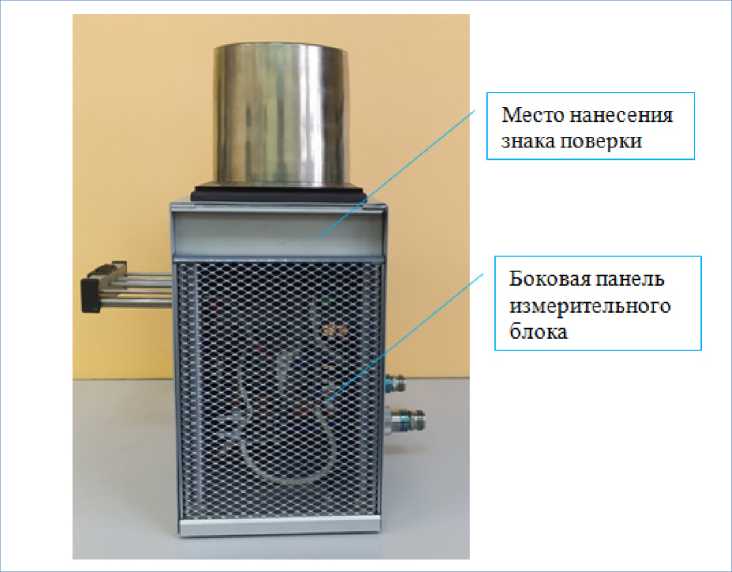

Место нанесения знака поверки представлено на рисунке 3.
Рисунок 1 - Общий вид Установки ИРТХ 400
Рисунок 2 - Место пломбировки от несанкционированного доступа
Рисунок 3 - Место нанесения знака поверки
Таблица 3
|
Наименование |
Кол-во, шт. |
|
Анализатор цепей скалярный Р2М-18А/1 ЖНКЮ.468166.027 |
1 |
|
Блок измерительный УБЖК.411141.001 |
1 |
|
Устройство управления и отображения информации портативное ПКУ-11 ЖНКЮ.468982.01 |
1 |
|
Установка для измерения радиотехнических характеристик диэлектрических материалов в диапазоне температур от 20 °С до 400 °С ИРТХ-400. Паспорт. УБЖК.410114.001 ПС |
1 |
|
Установка для измерения радиотехнических характеристик диэлектрических материалов в диапазоне температур от 20 °С до 400 °С ИРТХ-400. Руководство по эксплуатации. УБЖК.410114.001РЭ |
1 |
|
Флэш-накопитель с программой расчета диэлектрических параметров в среде «Mathcad» УБЖК.410114.001РР |
1 |
Таблица 2
|
Наименование характеристики |
Значение |
|
Рабочая частота, ГГц, фиксированная в диапазоне |
от 8 до 12 |
|
Диапазоны измеряемых значений: | |
|
- относительной диэлектрической проницаемости (г) |
от 2 до 10 |
|
- тангенса угла диэлектрических потерь (tg5) |
от 1 • 10-4до 540'2 |
|
Пределы относительной допускаемой погрешности измерения: | |
|
- относительной диэлектрической проницаемости (6е), % |
± 2 |
|
- тангенса угла диэлектрических потерь (5tg), % |
± 20 |
|
Диапазон рабочих температур, °С |
от +20 до +400 |
|
Неопределенность задания температуры образца и нестабильность ее поддержания, °С, не более |
4 |
|
Время нагрева образца до 400 °С, мин, не более |
40 |
|
Наименование характеристики |
Значение |
|
Время измерения диэлектрических параметров одного образца с нагревом до 400 °С, час, не более |
1 |
|
Напряжение питающей сети, В |
220 ± 22 |
|
Частота питающей сети, Гц |
50 ± 1 |
|
Потребляемая мощность У становки, кВт, не более |
1 |
|
Габаритные размеры, мм, не более: | |
|
- анализатор цепей Р2М-18А/1 |
400x390x170 |
|
-устройство управления и отображения информации портативное ПКУ-11 |
390x260x30 |
|
- измерительный блок |
305x220x270 |
|
Масса, кг, не более | |
|
- анализатор цепей Р2М-18А/1 |
11 |
|
-устройство управления и отображения информации портативное ПКУ-11 |
3 |
|
- блок измерительный |
7,5 |
|
У словия эксплуатации | |
|
- температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность воздуха, % |
от 20 до 80 |
|
- атмосферное давление, мм рт. ст. |
от 630 до 800 |
|
- вибрация, удары |
отсутствуют |
|
- внешние электрические и магнитные поля, влияющие на работу |
отсутствуют |
|
Средний срок службы, лет, не менее |
6 |
|
Требования к образцам измеряемых материалов: | |
|
- диаметр, мм |
49,6 ± 0,3 |
|
- толщина, мм |
2,5 ± 0,3 |
|
- термостойкость без размягчения, расплавления или возгорания (обугливания) в воздушной среде, °С, не менее |
450 |
