АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

• 2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер типа HP ProDesk 400 G6 (далее - сервер ИВК), устройство синхронизации времени типа УСВ-3, каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика без учета коэффициента трансформации:

• -   активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с. активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин.;

• -   средняя на интервале времени 30 мин. активная (реактивная) электрическая мощность.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер ИВК.

В сервере ИВК происходит вычисление электроэнергии и мощности с учётом коэффициентов трансформации ТТ и ТН, накопление и обработка измерительной информации, оформление отчётных документов.

Передача информации в энергоснабжающую организацию, с последующей передачей в ПАК АО «АТС», с подписью ЭЦП субъекта ОРЭ, в филиал АО «СО ЕЭС» и в другие смежные субъекты ОРЭ осуществляется по каналу связи с протоколом TCP/IP сети Internet в виде xml-файлов формата 80020 в соответствии с приложением 11.1.1 «Формат и регламент предоставления результатов измерений, состояния средств и объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.

Результаты измерений для каждого интервала измерения и 30-минутные данные коммерческого учета соотнесены с текущим московским временем. Результаты измерений передаются в целых числах кВт^ч.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая обеспечивает поддержание национальной шкалы координированного времени РФ UTC (SU) на всех уровнях АИИС КУЭ (ИИК, ИВК). В состав СОЕВ входит устройство синхронизации времени УСВ-3, ежесекундно синхронизирующее собственную шкалу времени с национальной шкалой координированного времени РФ UTC (SU) по сигналам навигационной системы ГЛОНАСС.

Сервер ИВК периодически с установленным интервалом проверки текущего времени, сравнивает собственную шкалу времени со шкалой времени УСВ-3, и при расхождении ±1 с и более сервер ИВК производит синхронизацию собственной шкалы времени со шкалой времени УСВ-3.

Сравнение шкалы времени счетчиков электроэнергии со шкалой времени сервера ИВК происходит по заданному расписанию, но не реже одного раза в сутки. При расхождении шкалы времени счетчиков электроэнергии со шкалой времени ИВК на величину более чем ±1 с, выполняется синхронизация шкалы времени счетчика, но не чаще 1 раза в сутки.

Журналы событий счетчика и сервера ИВК отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на АИИС КУЭ не предусмотрено.

Заводской номер 95/128 нанесен на маркировочную табличку типографским способом, которая крепится на корпус сервера ИВК АИИС КУЭ. Дополнительно заводской номер АИИС КУЭ 95/128 указан в паспорте-формуляре.

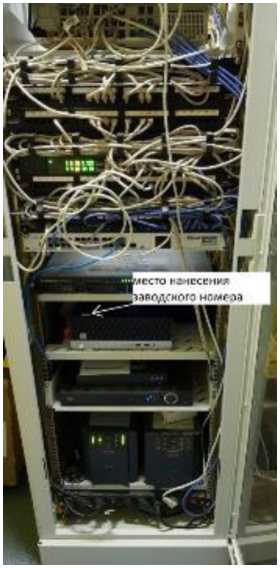

Общий вид сервера ИВК с указанием места нанесения заводского номера представлен на рисунке 1.

Рисунок 1 - Общий вид сервера ИВК с указанием места нанесения заводского номера.

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

Состав измерительных каналов (далее - ИК) АИИС КУЭ приведен в таблице 2.

Таблица 2 - Состав измерительных каналов АИИС КУЭ

Примечания:

• 1. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик.

• 2. Допускается замена УСВ на аналогичный утвержденного типа.

• 3. Допускается замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).

• 4. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

  Таблица 3 - Основные метрологические характеристики АИИС			КУЭ
  Номер ИК	Вид электрической энергии	Границы основной погрешности, ± (5) %	Границы погрешности в рабочих условиях, ± (5) %
  4	Активная	0,9	1,7
  	Реактивная	2,4	3,0
  1-3	Активная	0,9	2,9
  	Реактивная	2,4	4,7
  Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов СОЕВ АИИС КУЭ относительно национальной шкалы координированного времени РФ UTC (SU), с			±5

Продолжение таблицы 3 Номер ИК

Примечания:

• 1. Характеристики погрешности ИК даны для измерений электрической энергии (получасовая).

• 2. В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95.

• 3. Границы погрешности результатов измерений приведены:

• - для нормальных условий: при cos ф = 0,9 и силе тока равной 100 % от Ii ном;

• - для рабочих условий: при cos ф = 0,8 и температуре окружающего воздуха в месте расположения счетчиков от плюс 10 °С до плюс 30 °С, а также силе тока равной 2 % от I1 ном для ИК, содержащих трансформаторы тока (ТТ) класса точности 0,5S, и 5 % от I1 ном для ИК, содержащих ТТ класса точности 0,5.

Таблица 4 - Основные технические

АИИС КУЭ

таблицы 4

Надежность системных решений:

• -   защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

• -   резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

Регистрация событий:

• -   в журнале событий счётчика:

• -      параметрирования;

• -      пропадания напряжения;

• -      коррекции времени в счетчике.

• -   в журнале событий сервера ИВК:

• -      параметрирования;

• -      коррекции времени.

• -   коррекции времени в сервере ИВК.

Защищённость применяемых компонентов:

• -   механическая защита от несанкционированного доступа и пломбирование:

• -      электросчётчика;

• -     промежуточных клеммников вторичных цепей напряжения;

• -      испытательной коробки;

• -      сервера ИВК;

• -   защита информации на программном уровне:

• -      результатов измерений (при передаче, возможность использования

цифровой подписи);

• -      установка пароля на счетчик;

• -      установка пароля на сервер ИВК.

Возможность коррекции времени в:

• -   счетчиках электрической энергии (функция автоматизирована);

• -   сервере ИВК (функция автоматизирована).
