АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

• 2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер типа HP ProDesk 400 G6 (далее - сервер ИВК), устройство синхронизации времени типа УСВ-3, каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика без учета коэффициента трансформации:

• -   активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с. активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин.;

• -   средняя на интервале времени 30 мин. активная (реактивная) электрическая мощность.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер ИВК.

времени УСВ-3, ежесекундно синхронизирующее собственную шкалу с национальной шкалой координированного времени РФ UTC (SU) по навигационной системы ГЛОНАСС.

Сервер ИВК периодически с установленным интервалом проверки времени, сравнивает собственную шкалу времени со шкалой времени и при расхождении ±1 с и более сервер ИВК производит синхронизацию собственной шкалы времени со шкалой времени УСВ-3.

Сравнение шкалы времени счетчиков электроэнергии со шкалой времени сервера ИВК происходит по заданному расписанию, но не реже одного раза в сутки. При расхождении шкалы времени счетчиков электроэнергии со шкалой времени ИВК на величину более чем ±1 с, выполняется синхронизация шкалы времени счетчика, но не чаще 1 раза в сутки.

Журналы событий счетчика и сервера ИВК отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на АИИС КУЭ не предусмотрено.

Заводской номер 126 нанесен на маркировочную табличку типографским способом, которая крепится на корпус сервера ИВК АИИС КУЭ. Дополнительно заводской номер АИИС КУЭ 126 указан в паспорте-формуляре.

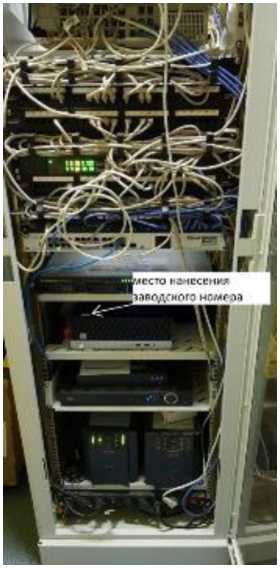

Общий вид сервера ИВК с указанием места нанесения заводского номера представлен на рисунке 1.

Рисунок 1 - Общий вид сервера ИВК с указанием места нанесения заводского номера.

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

Состав измерительных каналов (далее - ИК) АИИС КУЭ приведен в таблице 2.

Таблица 2 - Состав измерительных каналов АИИС КУЭ

Примечания:

• 1. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик.

• 2. Допускается замена УСВ на аналогичный утвержденного типа.

• 3. Допускается замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).

• 4. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

  Таблица 3 - Основные метрологические характеристики АИИС			КУЭ
  Номер ИК	Вид электрической энергии	Границы основной погрешности, ± (5) %	Границы погрешности в рабочих условиях, ± (5) %
  1, 2	Активная Реактивная	1,1 2,8	3,0 4,8
  3	Активная Реактивная	1,1 2,3	1,8 3,7
  Пределы абсолютной погрешности смещения шкалы времени компонентов СОЕВ АИИС КУЭ относительно национальной шкалы координированного времени РФ UTC (SU), с			±5
  Примечания: 1. Характеристики погрешности ИК даны для измерений электрической энергии (получасовая). 2. В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95. 3. Границы погрешности результатов измерений приведены: - для нормальных условий: при cos ф = 0,9 и силе тока равной 100 % от Ii ном; - для рабочих условий: при cos ф = 0,8 и силе тока равной 5 % от Ii ном, а также температуре окружающего воздуха в месте расположения счетчиков от плюс 10 °С до плюс 30 °С; - для ИК, содержащего счетчик непосредственного включения, значения силы тока, приведенные ранее, рассчитываются от 1б, где 1б - базовое значение силы тока счетчика.

Таблица 4 - Основные технические характеристики АИИС КУЭ Наименование характеристики

Количество измерительных каналов_____

Нормальные условия: параметры сети:

• -   напряжение, % от U ном

• -    ток, % от Iном

• -   коэффициент мощности

• -   частота, Гц температура окружающей среды, °С

  Значение

  2

  3

Условия эксплуатации: параметры сети:

• -   напряжение, % от U ном

• -    ток, % от Iном

• -   для ИК, содержащих ТТ класса точности 0,5

• -   для ИК, содержащих счетчик непосредственного включения

• -   коэффициент мощности cos ф (sin ф)

- частота, Гц

температура окружающей среды для ТТ и ТН, °С температура окружающей среды для счетчиков, °С температура окружающей среды для сервера ИВК, °С атмосферное давление, кПа относительная влажность, %, не более

таблицы 4

Надежность системных решений:

• -   защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

• -   резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

Регистрация событий:

• -   в журнале событий счётчика:

• -      параметрирования;

• -      пропадания напряжения;

• -      коррекции времени в счетчике.

• -   в журнале событий сервера ИВК:

• -      параметрирования;

• -      коррекции времени.

• -   коррекции времени в сервере ИВК.

Защищённость применяемых компонентов:

• -   механическая защита от несанкционированного доступа и пломбирование:

• -      электросчётчика;

• -     промежуточных клеммников вторичных цепей напряжения;

• -      испытательной коробки;

• -      сервера ИВК;

• -   защита информации на программном уровне:

• -      результатов измерений (при передаче, возможность использования цифровой подписи);

• -      установка пароля на счетчик;

• -      установка пароля на сервер ИВК.

Возможность коррекции времени в:

• -   счетчиках электрической энергии (функция автоматизирована);

• -   сервере ИВК (функция автоматизирована).
