Номер по Госреестру СИ: 94706-25
94706-25 Микротомограф рентгеновский
(Обозначение отсутствует)
Назначение средства измерений:
микротомограф)
предназначен
Микротомограф рентгеновский (далее для измерений линейных размеров изделий.
Внешний вид.
Микротомограф рентгеновский
Рисунок № 1
Общие сведения
Дата публикации - 22.02.2025
Срок свидетельства -
Номер записи - 196505
ID в реестре СИ - 1423706
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "North Star Imaging Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Подбор поверителей по области измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ в конкретной области измерений.
Для запуска отчета достаточно выбрать из списка интересующую область измерений и нажать кнопку "Показать результат".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Микротомограф рентгеновский (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "North Star Imaging Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
86916-22 28.09.2027 |
Системы томографические, NSI Фирма "North Star Imaging Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
94706-25 |
Микротомограф рентгеновский, Обозначение отсутствует Фирма "North Star Imaging Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Кто поверяет Микротомограф рентгеновский (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Микротомограф рентгеновский (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Микротомограф имеет автономные программные обеспечения (далее - ПО): efx-dr - управление микротомографом, получение проекций измеряемого изделия; efx-ct -реконструкция и построение трехмерной модели, VGSTUDIO MAX - обработка и передача данных.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
При нормировании метрологических характеристик учтено влияние ПО.
Таблица 1 - Идентификационные данные ПО
|
Идентификационное данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
efx-dr |
efx-ct |
VGSTUDIO MAX |
|
Номер версии (идентификационный номер) ПО |
2.Х.Х.Х* |
2.Х.Х.Х* |
3.Х.Х* |
|
Цифровой идентификатор ПО |
- | ||
|
* «Х» не относится к метрологически значимой части ПО и принимает значение от 0 до 9. | |||
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Микротомограф рентгеновский. Паспорт» в разделе «Порядок работы».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений Стандарт предприятия «North Star Imaging Inc.», США.
Фирма «North Star Imaging Inc.», США
Адрес: 19875 S. Diamond Lake Road Rogers, Minnesota, 55374, USA
Изготовитель
Фирма «North Star Imaging Inc.», СШААдрес: 19875 S. Diamond Lake Road Rogers, Minnesota, 55374, USA
Испытательный центр
Федеральное государственное унитарное предприятие научно-исследовательский институт метрологии имени (ФГУП «ВНИИМ им. Д.И. Менделеева») Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19 Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14 E-mail: info@vniim.ru«Всероссийский
Д.И. Менделеева»
Web-сайт: www.vniim.ru
Принцип действия микротомографа основан на прохождении
рентгеновского излучения сквозь измеряемое изделие, которое помещается на манипулятор между источником рентгеновского излучения и детектором. Детектор регистрирует проекции изделия при его вращении на 360°. При помощи программного обеспечения, используя полученный набор данных, выполняется реконструкция и построение трехмерной модели изделия с его внешней и внутренней структурой и геометрией.
Микротомограф состоит из защитного свинцового корпуса, предотвращающего проникновение рентгеновского излучения во внешнюю среду, источника рентгеновского излучения (рентгеновская трубка), генератора высокого напряжения, детектора, манипулятора для установки и перемещения измеряемого изделия.
В комплект поставки входят образцы для настройки и юстировки микротомографа.
К микротомографу данного типа относится микротомограф с инвентарным № 2/2022.
Общий вид микротомографа представлен на рисунке 1.
Инвентарный номер в виде цифрового обозначения нанесен на боковую панель корпуса на маркировочной табличке типографским способом. Пломбирование микротомографа не предусмотрено. Место нанесения инвентарного номера приведено на рисунке 2. Нанесение знака поверки на микротомограф не предусмотрено.

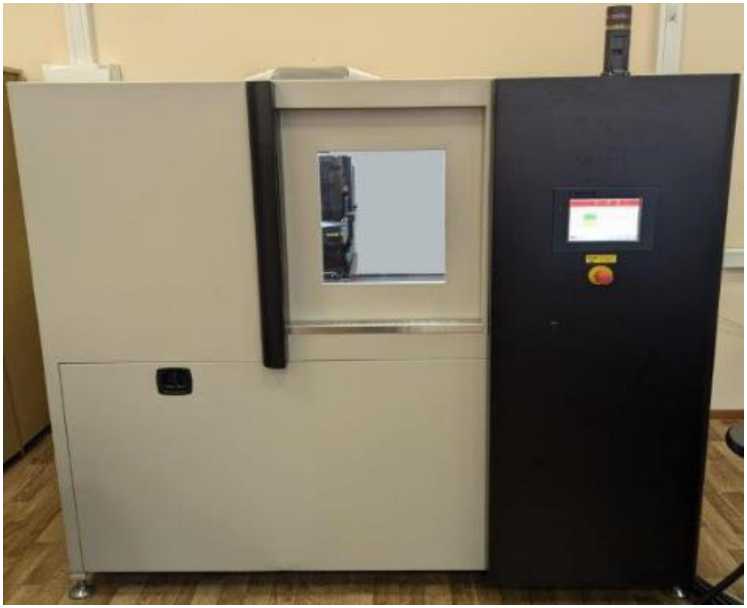

Рисунок 1 - Общий вид микротомографа
МИКРОТОМОГРАФ РЕНТГЕНОВСКИЙ
Ин'тен’’г*,р‘*ь1й н?мб’2 2.'2022
Из< 0’^002022
Пр|.;ивв11ДИтеЛ1.: N34
Место нанесения инвентарного номера
Рисунок 2 - Место нанесения инвентарного номера
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений линейных размеров, мм |
от 1 до 120 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм |
±50 |
Таблица 3 - Технические
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более - высота |
1900 |
|
- ширина |
940 |
|
- длина |
1860 |
|
Масса, кг, не более |
1590 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +17 до +25 |
|
- относительная влажность окружающего воздуха, %, не более |
85 |
|
Параметры электропитания от сети переменного тока: - напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50/60 |
|
Потребляемая мощность, В^А, не более |
4000 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Наработка до отказа, ч, не менее |
20000 |
