Номер по Госреестру СИ: 86916-22
86916-22 Системы томографические
(NSI)
Назначение средства измерений:
Системы томографические NSI (далее - системы) предназначены для измерений линейных размеров узлов и деталей, открытой пористости, а также для измерений массовых долей элементов.
Внешний вид.
Системы томографические
Рисунок № 1
Внешний вид.
Системы томографические
Рисунок № 2
Внешний вид.
Системы томографические
Рисунок № 3
Внешний вид.
Системы томографические
Рисунок № 4
Внешний вид.
Системы томографические
Рисунок № 5
Внешний вид.
Системы томографические
Рисунок № 6
Внешний вид.
Системы томографические
Рисунок № 7
Общие сведения
Дата публикации - 30.09.2022
Срок свидетельства - 28.09.2027
Номер записи - 188926
ID в реестре СИ - 1402422
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
X3000,
Производитель
Изготовитель - Фирма "North Star Imaging Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2406 от 2022.09.28 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Системы томографические (NSI)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Новосибирск - третий по численности населения город в Российской Федерации, имеет статус городского округа. Торговый, деловой, культурный, промышленный, транспортный и научный центр федерального значения. Основан в 1893 году, статус города получил в 1903 году. Новосибирск выполняет функции административного центра Сибирского федерального округа, Новосибирской области и входящей в его состав Новосибирской области.
Население Новосибирска в 2012 году превысило 1 500 000 человек. Территория города занимает площадь 502,1 км² (50 210 га).
Новосибирск расположен в юго-восточной части Западно-Сибирской равнины на Обском плато, примыкающем к долине реки Обь, рядом с водохранилищем, образованным плотиной Новосибирской ГЭС, на пересечении лесной и лесостепной природных зон. Левобережная часть города имеет равнинный рельеф, правобережная характеризуется большим количеством балок, гребней и оврагов, так как здесь начинается переход к горному рельефу Салаирского кряжа. К городу примыкают Заельцовский и Кудряшовский сосновые боры, Новосибирское водохранилище.
Отчет "Анализ рынка поверки в Новосибирске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Новосибирске.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Системы томографические (NSI)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Системы томографические (NSI)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ УРАЛТЕСТ Свердловская область |
8246 | 8246 |
Программное обеспечение
Системы оснащены автономными программными обеспечениями (далее - ПО) efX-и VGStudio МАХ. ПО efX- предназначено для управления системой, отображения измеряемого объекта, отображения результатов измерений, реконструкции 3D модели, а также для сбора, обработки хранения и передачи измерительной информации. ПО efX-поделено на модули, обозначаемые буквенными суффиксами DR, VIEW, CT, EL, DCM.
ПО VGStudio МАХ предназначено для передачи, обработки, регистрации данных и имеет модульную структуру.
Программный пакет устанавливается на персональный компьютер, входящий в комплект поставки систем, и отличается набором дополнительных функций, таких как: модуль анализа пустот/включений, модуль координатных измерений, модуль анализа пеноматериалов/порошков, модуль анализа волокнистых композиционных материалов, модуль цифрового сопоставления объемов, модуль создания объемной сетки, модуль инженерного анализа механических свойств, модуль инженерного анализа транспортных свойств, модуль обратного проектирования, модуль коррекции производственной геометрии, модуль анализа толщины стенок, модуль сравнения измеренных значений с САПР моделью с графическим отображением отклонения формы, а также расширенные возможности работы c измеренными 3D элементами.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные ПО систем приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
efX- |
VGStudio МАХ |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.0* |
не ниже 3.2.3* |
|
Цифровой идентификатор ПО |
- | |
|
* - версия ПО может иметь дополнительные буквенные или цифровые суффиксы. | ||
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом.Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе в разделе 5 «Порядок работы».
При использовании в сфере государственного регулирования обеспечения единства измерений измерение массовых долей элементов проводятся в соответствии с аттестованными (стандартизованными) методиками (методами) измерений.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам томографическим NSIТехническая документация фирмы «North Star Imaging Inc.», США, стандарт предприятия «Системы томографические NSI».
ПравообладательФирма «North Star Imaging Inc.», США
Адрес: 19875 S. Diamond Lake Road Rogers, Minnesota, 55374, USA
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им.Д.И.Менделеева»(УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)
ИНН 7809022120
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4
Принцип действия основан на измерении геометрических параметров отдельных проекций, регистрируемых на детекторе при прохождении рентгеновского излучения сквозь изделие. Регистрация и считывание текущих проекций происходит при повороте изделия на 360°. Результаты измерений геометрических размеров проекции отображаются на мониторе персонального компьютера. Измерения проводятся в ручном и автоматическом режимах.
Конструктивно системы состоят из защитного свинцового корпуса, предотвращающего проникновение рентгеновского излучения (рентгеновская трубка закрытого и открытого типа), генератора высокого напряжения, детектора, манипулятора для установки и перемещения измеряемого изделия.
Системы выпускаются следующих модификаций: X25, X3000, Х3500, X5000, Х5500, X7000, Х7500, которые отличаются внешним видом, верхним значением ускоряющего напряжения для источника рентгеновского излучения, верхним значением диапазонов увеличений, максимальными размерами области сканирования, габаритными размерами системы, массой, наличием защитной камеры.
Общий вид систем X25, X3000, X3500, X5000, X5500, X7000, X7500 представлены на рисунках 1-4 соответственно.
Каждый экземпляр системы имеет заводской номер, расположенный на табличке на правой боковой стенке системы. Заводской номер имеет цифровой формат и наносится травлением, гравированием, типографским или иным пригодным способом. Нанесение знака поверки на средство измерений не предусмотрено. Нанесение знака утверждения типа на средство измерений не предусмотрено. Место расположения заводского номера представлено на рисунке 5.
Пломбирование систем не предусмотрено. Конструкция систем обеспечивает ограничение доступа к частям систем, несущим первичную измерительную информацию, и местам настройки (регулировки).

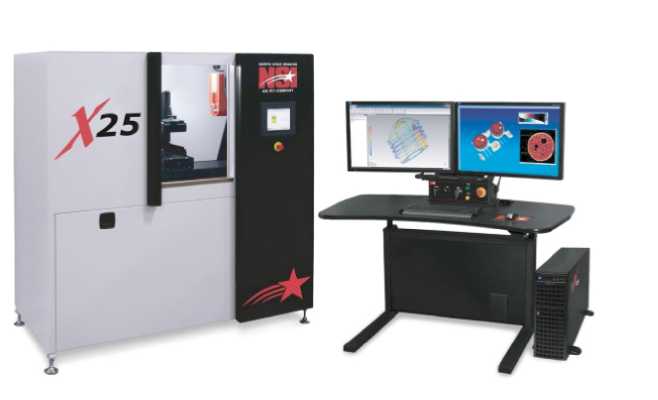

Рисунок 1 - Общий вид системы X25
А)

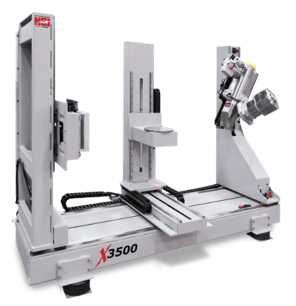

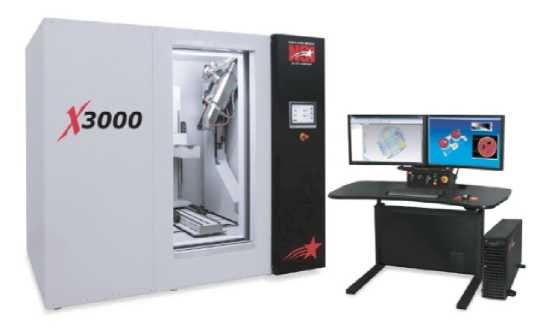

Рисунок 2 - Общий вид системы X3500, X3000: А) без защитного свинцового корпуса; Б) с защитным свинцовым корпусом
Б)
Б)

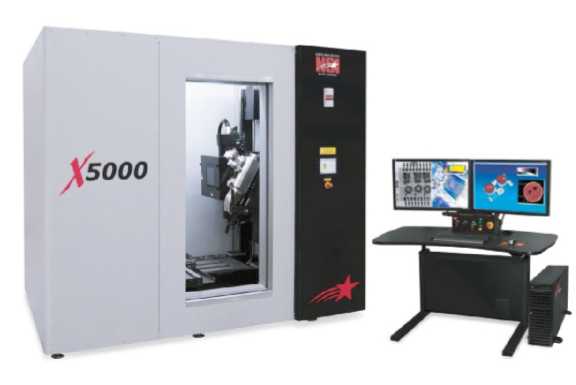

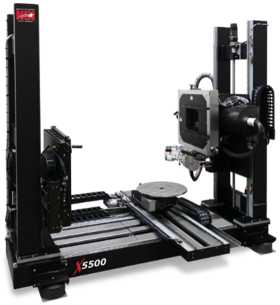

Рисунок 3 - Общий вид системы X5500, X5000: А) без защитного свинцового корпуса; Б) с защитным свинцовым корпусом
А)
А) Б)

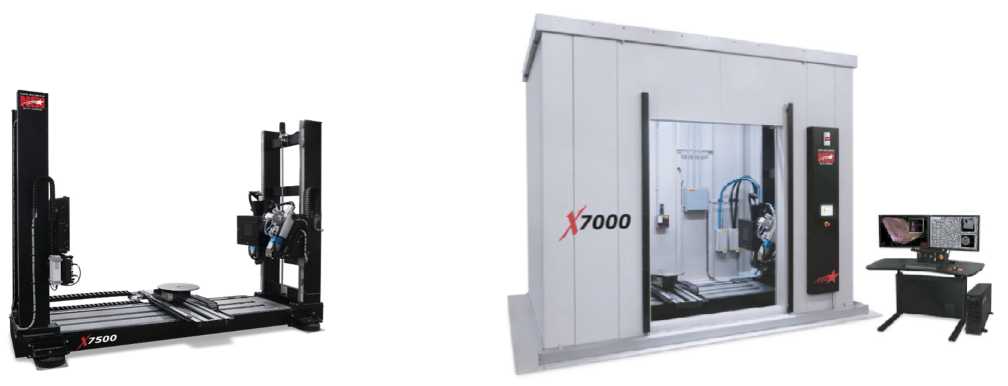

Рисунок 4 - Общий вид системы X7500, X7000: А) без защитного свинцового корпуса; Б) с защитным свинцовым корпусом

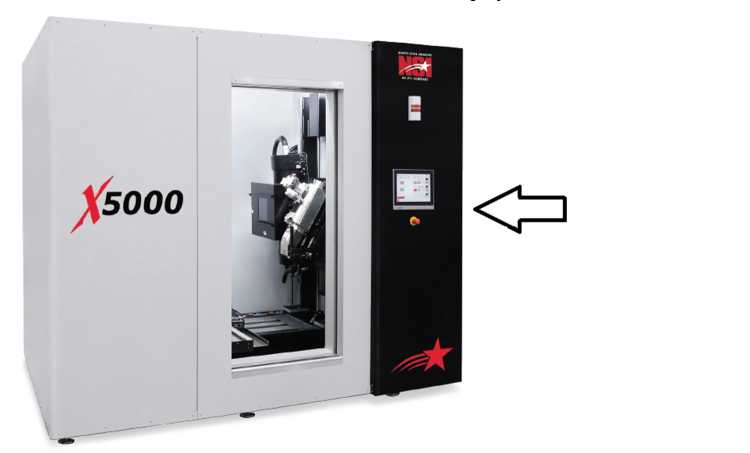

Рисунок 5 - Место расположения заводского номера
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Система томографическая |
X25/ X3000/ X3500/ X5000/ X5500/ X7000/ X7500 |
1 шт. |
|
Защитный корпус |
1 |
1 шт. |
|
Рентгеновская трубка для элементного анализа(опция) |
- |
1 шт. |
|
Наименование |
Обозначение |
Количество |
|
Детектор для элементного анализа (опция) |
- |
1 шт. |
|
Персональный компьютер с программным обеспечением efX- |
- |
1 шт. |
|
Программное обеспечение VGStudio МАХ* |
ПО VGStudio МАХ |
1 шт. |
|
Руководство по эксплуатации |
РЭ |
1 экз. |
|
Руководство пользователя ПО efX- |
РП ПО efX- |
1 экз. |
|
Руководство пользователя ПО VGStudio МАХ |
РП ПО VGStudio МАХ |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Таблица 2 - Метрологические и основные технические характеристики
|
Наименование характеристики |
Значение для модификаций | ||||||
|
X25 |
X3000 |
X3500 |
X5000 |
X5500 |
X7000 |
X7500 | |
|
Диапазон измерений открытой пористости, % |
от 0,6 до 52 | ||||||
|
Пределы допускаемой абсолютной погрешности измерений открытой пористости, % |
± 0,25 | ||||||
|
Диапазон измерений длины, мм - по оси Z |
от 0 до 220 |
от 0 до 610 |
от 0 до 1220 |
от 0 до 1520 | |||
|
- в плоскости двух осей (X; Y) |
от 0 до 150 |
от 0 до 500 |
от 0 до 840 |
от 0 до 1520 | |||
|
Пределы допускаемой абсолютной погрешности измерении длины1), мкм |
±(6+L/100) | ||||||
|
Регистрируемые элементы |
от 22 (Ti) до 95 (Am) | ||||||
|
Чувствительность, кимп/(с^мкА^%), не менее
|
0,5 1,0 | ||||||
|
Предел допускаемого значения | |||||||
|
относительного | |||||||
|
среднего квадратического отклонения выходного сигнала2), %:
|
0,5 1,0 | ||||||
|
Наименование характеристики |
Значение для модификаций | |||
|
X25 |
X3000 X3500 |
X5000 X5500 |
X7000 X7500 | |
|
Пространственное разрешение, не более, нм |
500 |
5000 | ||
|
Дискретность измерений длины, мкм |
0,1 | |||
|
Ускоряющее напряжение, кВ |
от 10 до 160 |
от 10 до 240 |
от 10 до 450 | |
|
Параметры электрического питания: -напряжение переменного тока, В -частота переменного тока, Г ц |
220±22 50/60 | |||
|
Потребляемая мощность, ВА, не более |
4000 | |||
|
Габаритные размеры, мм, не более
|
1800 960 1860 |
2010 1330 2630 |
2500 2030 2920 |
3480 3300 4850 |
|
Масса, кг, не более |
1590 |
4300 |
61703) 132004) |
22680 |
|
Условия эксплуатации: -температура окружающей среды, °С -относительная влажность, %, не более |
от +17 до +25 85 | |||
| ||||
