Сведения о средстве измерений: 94685-25 Уровнемеры

Номер по Госреестру СИ: 94685-25
94685-25 Уровнемеры
(АльфаРадар)

Назначение средства измерений:
Уровнемеры АльфаРадар (далее - уровнемеры) предназначены для измерений уровня жидких, вязких и сыпучих сред.

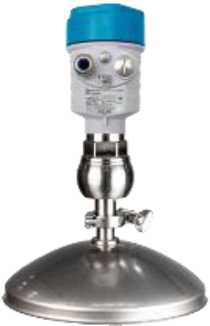

Внешний вид. Уровнемеры, http://oei-analitika.ru рисунок № 1

Внешний вид.
Уровнемеры
Рисунок № 1

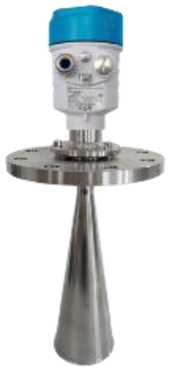

Внешний вид. Уровнемеры, http://oei-analitika.ru рисунок № 2

Внешний вид.
Уровнемеры
Рисунок № 2

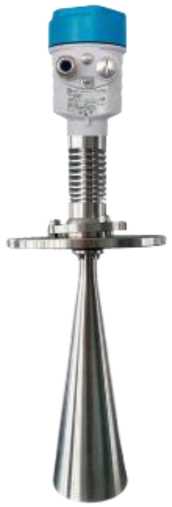

Внешний вид. Уровнемеры, http://oei-analitika.ru рисунок № 3

Внешний вид.
Уровнемеры
Рисунок № 3

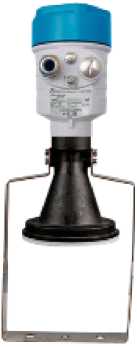

Внешний вид. Уровнемеры, http://oei-analitika.ru рисунок № 4

Внешний вид.
Уровнемеры
Рисунок № 4

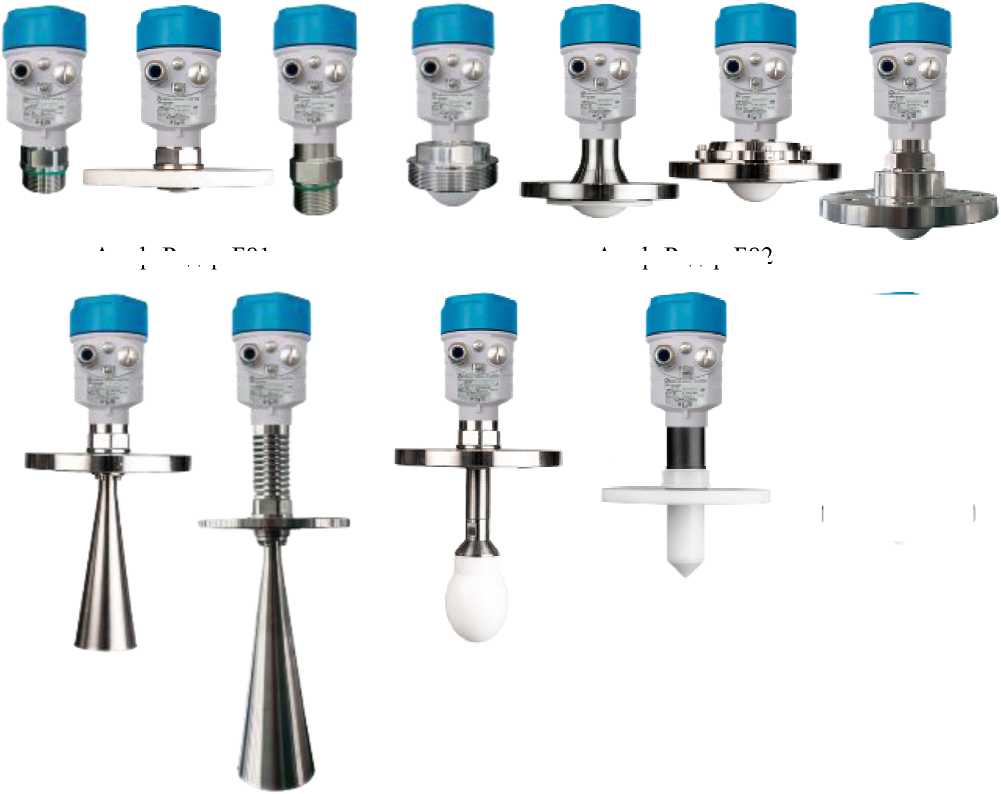

Внешний вид. Уровнемеры, http://oei-analitika.ru рисунок № 5

Внешний вид.
Уровнемеры
Рисунок № 5

Внешний вид. Уровнемеры, http://oei-analitika.ru рисунок № 6

Внешний вид.
Уровнемеры
Рисунок № 6

Внешний вид. Уровнемеры, http://oei-analitika.ru рисунок № 7

Внешний вид.
Уровнемеры
Рисунок № 7

Общие сведения

Дата публикации - 21.02.2025
Срок свидетельства - 20.02.2030
Номер записи - 196484
ID в реестре СИ - 1423683
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год - для уровнемеров с пределами допускаемой абсолютной погрешности ≤ ± 3 мм; 3 года - для уровнемеров с пределами допускаемой абсолютной погрешности свыше ± 3 мм
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

исп. АльфаРадар-Б81-А2Ж16Г31-1ДА+Т, АльфаРадар-Б81,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Альфаметрикс" (ООО "Альфаметрикс")
Страна - РОССИЯ
Населенный пункт - г. Уфа
Уведомление о начале осуществления предпринимательской деятельности -

V_32 Организации, оказывающие услугу поверки средств измерений

В сводной таблице приведены краткие сведения и ссылки на справочные отчеты по организациям, аккредитованным на право поверки в Национальной системе аккредитации. В таблице реализована функция поиска и система сортировок по любой из колонок.

Справочный отчет по каждой организации содержит следующую информацию:

1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.

2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.

3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.

4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.

5. Сведения о распределении поверок по видам измерений в динамике по годам.

6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)

7. Перечень контрагентов организации за последние пол года.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 58
Выдано извещений - 0
Кол-во периодических поверок - 17
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№346 от 2025.02.20 ПРИКАЗ_Об утверждении типов средств измерений (14)

Наличие аналогов СИ: Уровнемеры (АльфаРадар)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Альфаметрикс" (ООО "Альфаметрикс")

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
94685-25 20.02.2030	Уровнемеры, АльфаРадар Общество с ограниченной ответственностью "Альфаметрикс" (ООО "Альфаметрикс") (РОССИЯ г. Уфа)	ОТ МП	1 год - для уровнемеров с пределами допускаемой абсолютной погрешности ≤ ± 3 мм; 3 года - для уровнемеров с пределами допускаемой абсолютной погрешности свыше ± 3 мм

MI_19 Распределение средств измерений по странам производства (страна, год, кол-во типов СИ)

Бесплатный

Кто поверяет Уровнемеры (АльфаРадар)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2025 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ООО "ПРОГРЕСС АВТОМАТИКА" (RA.RU.312840)		исп. АльфаРадар-Б81-А2Ж16Г31-1ДА+Т	37	37	20	17	0	37	20	17
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740)		АльфаРадар-Б81	21	21	21	0	0	21	21	0

Стоимость поверки Уровнемеры (АльфаРадар)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

Уровнемеры имеют встроенное микропрограммное обеспечение (далее - МПО), имеющее метрологически значимую часть. МПО предназначено для обработки сигналов от первичного измерительного преобразователя и пересчет их в результат измерений

в выбранных единицах измерений в соответствии с выбранным режимом, хранение данных и результатов измерений

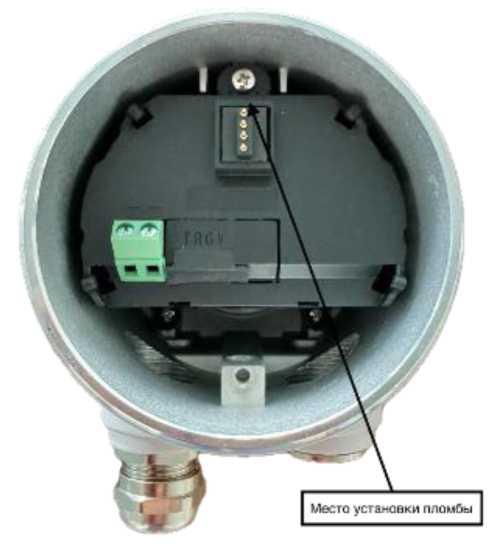

Защита МПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные МПО приведены в таблице 1.

Таблица 3 -

обеспечения

данные

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

МПО

Номер версии (идентификационный номер) ПО

не ниже l.x.yy

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

* «X» принимает значения от 0 до 9.
* «уу» принимает значения от 00 до 90.

Знак утверждения типа

наносится методом печати на титульный лист руководства по эксплуатации и паспорта, а также на методом лазерной гравировки на маркировочную табличку, расположенную на корпусе уровнемера.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование по назначению» документа «Уровнемеры АльфаРадар. Руководство по эксплуатации».

Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений уровня жидкости и сыпучих материалов, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3459;

ТУ 26.51.52-003-04709994-2024 Уровнемеры серий АльфаРадар, АльфаФлекс. Технические условия.

Правообладатель

Общество с ограниченной (ООО «Альфаметрикс») ИНН 0273910457

Адрес юридического лица: 450022, Республика Башкортостан, Горбатова, д. 2, оф. 401

Телефон: +7 (347) 299-72-82

E-mail: info@alfametrics.ru

ответственностью

«Альфаметрикс»

г.

Уфа, ул. Генерала

Изготовитель

ответственностью
«Альфаметрикс»
Общество с ограниченной (ООО «Альфаметрикс») ИНН 0273910457 Адрес: 450022, Республика Башкортостан, г. Уфа, ул. Генерала Горбатова, д. 2, оф. 401
Телефон: +7 (347) 299-72-82
E-mail: info@alfametrics.ru

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
Адреса мест осуществления деятельности:
142300, Московская обл., р-н Чеховский, г. Чехов, Симферопольское ш., д.2;
308023, Белгородская обл., г. Белгород, ул. Садовая, д. 45а;
155126, Ивановская обл., р-н Лежневский, СПК имени Мичурина
Адрес юридического лица: 119415, г. Москва, вн. тер. г. муниципальный округ
Проспект Вернадского, пр-кт Вернадского, д. 41, стр. 1, помещ. 263

Правообладатель

Общество с ограниченной (ООО «Альфаметрикс») ИНН 0273910457
Адрес юридического лица: 450022, Республика Башкортостан, Горбатова, д. 2, оф. 401
Телефон: +7 (347) 299-72-82
E-mail: info@alfametrics.ru
ответственностью
«Альфаметрикс»
г.
Уфа, ул. Генерала

Принцип действия уровнемеров основан на излучении антенной уровнемера непрерывного частотно-модулированного сигнала, который, отражаясь от поверхности измеряемой среды, принимается антенной уровнемера с временной задержкой. Используя значение разности частот излучаемого и принимаемого сигналов в текущий момент времени, прямо пропорциональное расстоянию до поверхности измеряемой среды, вычисляется значение уровня.

Уровнемеры состоят из первичного преобразователя (антенны/сенсора) и электронного блока (далее - ЭБ), размещенного внутри односекционного или двухсекционного корпуса, присоединительного штуцера или фланца. ЭБ уровнемера может оснащаться цифровым индикатором с кнопками управления для индикации измеренного значения расстояния, уровня, значения выходного сигнала, конфигурирования уровнемера.

Уровнемеры изготавливаются в двух сериях:

- АльфаРадар-Б8х - уровнемеры с рабочей частотой 76-81 ГГц;
- АльфаРадар-Б2х - уровнемеры с рабочей частотой 26 ГГц.

Уровнемеры изготавливаются в общепромышленном и взрывобезопасном (взрывонепроницаемая оболочка Ex d и/или искробезопасная цепь Ex ia или защита от воспламенения пыли Ex tb) исполнении.

В зависимости от условий эксплуатации предусмотрены модификации и исполнения уровнемеров, отличающиеся корпусом, антенной/сенсором, диапазонами и погрешностями измерений, способом присоединения.

Условное обозначение исполнений уровнемеров с частотой 80 ГГц:

АльфаРадар-X 1-X2X3X4X5X6X7-X8X9X10+X11,

Таблица 1 - Расшифровка кодов уровнемеров АльфаРадар-Б8х

Значение	Расшифровка
X1 - Н	аименование модификации:
Б81	Уровнемер радарный 80 ГГц для жидких сред;
Б82	Уровнемер радарный 80 ГГц для жидких, сыпучих и порошкообразных сред.
X2 - Корпус, степень защиты:
А	Алюминиевый сплав, IP66/IP67;
Д	Два отсека, алюминиевый сплав, IP66/IP67;

Значение	Расшифровка
Н	Сталь 316L, IP66/IP67;
Х	Специальное исполнение.
X3 - Тип антенны:
1	Линзовый, ПТФЭ, -40^+120 °С;
2	Линзовый, ПТФЭ, -40^+120 °С;
3	Антикоррозионный, -40^+120 °С;
4	Высокотемпературный -40...+200 °С;
Х	Специальное исполнение.
X4 - И	змеряемая среда:
Ж	Жидкость;
С	Сыпучая среда;
П	Порошковая среда.
X5 - Д	иапазон измерения:
0	0 - 5 м;
1	0 - 10 м;
2	0 - 20 м;
3	0 - 30 м;
6	0 - 60 м;
С	0 - 80 м;
Х	Специальное исполнение.
X6 - М	атериал соединения:
4	Нерж. сталь 304
6	Нерж. сталь 316
7	Фторопласт (ПТФЭ)
Х	Специальное исполнение
X7 - Соединение с процессом:
Р11	Резьба G1, ISO228
Р21	Резьба G1-1/2, ISO228
Р31	Резьба G2, ISO228
Р41	Резьба G3-1/2, ISO228
Р12	Резьба NPT1
Р22	Резьба NPT1-1/2
Р32	Резьба NPT2
Р42	Резьба NPT3-1/2
Г11	Фланец DN50 PN10/16 B, ГОСТ 33259;
Г12	Фланец DN50 PN10/16 E, ГОСТ 33259;
Г13	Фланец DN50 PN40 B, ГОСТ 33259;
Г14	Фланец DN50 PN40 E, ГОСТ 33259;
Г21	Фланец DN80 PN10/16 B, ГОСТ 33259;
Г22	Фланец DN80 PN10/16 E, ГОСТ 33259;
Г23	Фланец DN80 PN40 B, ГОСТ 33259;
Г24	Фланец DN80 PN40 E, ГОСТ 33259;
Г31	Фланец DN100 PN10/16 B, ГОСТ 33259;
Г32	Фланец DN100 PN10/16 E, ГОСТ 33259;
Г33	Фланец DN100 PN40 B, ГОСТ 33259;
Г34	Фланец DN100 PN40 E, ГОСТ 33259;
Г41	Фланец DN150 PN10/16 B, ГОСТ 33259;
Г42	Фланец DN150 PN10/16 E, ГОСТ 33259;

Значение	Расшифровка
Г43	Фланец DN150 PN40 B, ГОСТ 33259;
Г44	Фланец DN150 PN40 E, ГОСТ 33259;
Г51	Фланец DN200 PN16 B, ГОСТ 33259;
Г52	Фланец DN200 PN16 E, ГОСТ 33259;
Г53	Фланец DN200 PN25 B, ГОСТ 33259;
Г54	Фланец DN200 PN25 E, ГОСТ 33259;
Е11	Фланец DN50 PN10/16 B, EN1092-1;
Е12	Фланец DN50 PN10/16 E, EN1092-1;
Е13	Фланец DN50 PN25/40 B, EN1092-1;
Е14	Фланец DN50 PN25/40 E, EN1092-1;
Е21	Фланец DN80 PN10/16 B, EN1092-1;
Е22	Фланец DN80 PN10/16 E, EN1092-1;
Е23	Фланец DN80 PN25/40 B, EN1092-1;
Е24	Фланец DN80 PN25/40 E, EN1092-1;
Е25	Фланец DN80 PN10 Универсальный
Е26	Фланец DN80 PN10 Универсальный с продувкой
Е31	Фланец DN100 PN10/16 B, EN1092-1;
Е32	Фланец DN100 PN10/16 E, EN1092-1;
Е33	Фланец DN100 PN25/40 B, EN1092-1;
Е34	Фланец DN100 PN25/40 E, EN1092-1;
Е35	Фланец DN100 PN10 Универсальный
Е36	Фланец DN100 PN10 Универсальный с продувкой
Е41	Фланец DN150 PN10/16 B, EN1092-1;
Е42	Фланец DN150 PN10/16 E, EN1092-1;
Е43	Фланец DN150 PN25/40 B, EN1092-1;
Е44	Фланец DN150 PN25/40 E, EN1092-1;
Е45	Фланец DN150 PN10 Универсальный
Е46	Фланец DN150 PN10 Универсальный с продувкой
Е51	Фланец DN200 PN10/16 B, EN1092-1;
Е52	Фланец DN200 PN10/16 E, EN1092-1;
Е53	Фланец DN200 PN25 B, EN1092-1;
Е54	Фланец DN200 PN25 E, EN1092-1;
А11	Фланец 2" (DN50) Cl.150 RF, ASME B16.5;
А12	Фланец 2" (DN50) Cl.300 RF, ASME B16.5;
А21	Фланец 3" (DN80) Cl.150 RF, ASME B16.5;
А22	Фланец 3" (DN80) Cl.300 RF, ASME B16.5;
А31	Фланец 4" (DN100) Cl.150 RF, ASME B16.5;
А32	Фланец 4" (DN100) Cl.300 RF, ASME B16.5;
А41	Фланец 6" (DN150) Cl.150 RF, ASME B16.5;
А42	Фланец 6" (DN150) Cl.300 RF, ASME B16.5;
А51	Фланец 8" (DN200) Cl.150 RF, ASME B16.5;
А52	Фланец 8" (DN200) Cl.300 RF, ASME B16.5;
XXX	Специальное исполнение.
X8 - Выходной сигнал, питание:
1	4-20 мА HART, 24 В пост. ток, 2-х пров. схема;
2	4-20 мА, 220 В перем. ток, 4-х пров. схема;
3	RS-485 Modbus-RTU + 4-20 мА, 4-х пров. схема;
4	RS-485 Modbus-RTU, 4-х пров. схема;

Значение	Расшифровка
5	4-20 мА, 24 В пост. ток, 4-х пров. схема;
Х	Специальное исполнение.
X9 - И	ндикация:
Д	ЖК-дисплей, окно;
Н	ЖК-дисплей, глухая крышка;
Х	Специальное исполнение.
X10 - Взрывозащита:
А	Общепромышленное исполнение;
И	0Ex ia IIC T6 Gb;
В	1Ex db IIC T6 Gb;
К	1Ex db ia IIC T6 Gb;
П	Ex tb IIIC T80^ Db;
Х	Специальное исполнение.
X11 - Опции:
А1	Повышенная точность измерения
Н	Кабельный ввод NPT1/2;
П	Предустановка параметров по заказу
С	Сварное исполнение фланца;
Т	Табличка с позиционным обозначением из нержавеющей стали;
X	Специальное исполнение.

Условное обозначение исполнений уровнемеров с частотой 26 ГГц:

АльфаРадар-X 1-X2X3X4X5X6X7X8-X9X10X11+X12

Таблица 2 - Расшифровка кодов уровнемеров АльфаРадар-Б2х

Значение	Расшифровка
X1 - Наименование модификации:
Б21	Уровнемер радарный 26 ГГц для жидких сред и шлама;
Б22	Уровнемер радарный 26 ГГц для жидких сред и шлама, в том числе, для условий, в которых возможно образование капель конденсата на антенне;
Б23	Уровнемер радарный 26 ГГц для жидких коррозионно-активных сред;
Б24	Уровнемер радарный 26 ГГц для жидких и сыпучих сред, в том числе, для условий, в которых возможно образование капель конденсата на антенне;
Б25	Уровнемер радарный 26 ГГц для жидких сред;
Б26	Уровнемер радарный 26 ГГц для сыпучих, порошкообразных и всех видов пылеобразных сред;
Б27	Уровнемер радарный 26 ГГц для сыпучих, порошкообразных и всех видов пылеобразных сред.
X2 - Корпус, степень защиты:
А	Алюминиевый сплав, IP66/67;
Д	Два отсека, алюминиевый сплав, IP66/67;
Н	Сталь 316L, IP66/67;
Х	Специальное исполнение.
X3 - Тип антенны
Р1	Рупор, диаметр 46 мм;
Р2	Рупор, диаметр 76 мм;
Р3	Рупор, диаметр 96 мм;
Р4	Рупор, диаметр 121 мм;

Значение	Расшифровка
Р5	Рупор, диаметр 96 мм, удлиненный;
К2	Капля, диаметр 76 мм;
П1	Плоская DN50;
П2	Плоская DN80;
П3	Плоская DN100;
П4	Плоская DN125;
Т1	Параболическая, диаметр 198 мм;
Т2	Параболическая, диаметр 242 мм;
ХХ	Специальное исполнение.
Примечание: индекс отсутствует для модификаций АльфаРадар-Б23, АльфаРадар-Б25.
X4 - Тип сенсора:
C1	Стандартный;
C2	Стандартный с продувкой;
У1	Универсальный;
У2	Универсальный с продувкой;
В1	Стандартный, ПВДФ;
Ф1	150 мм, ПТФЭ;
Ф2	200 мм, ПТФЭ;
Ф3	250 мм, ПТФЭ;
Г1	Гидрологический;
ХХ	Специальное исполнение.
Примечание: индекс отсутствует для модификаций АльфаРадар-Б22, АльфаРадар-Б24.
X5 - Диапазон измерения:
0	0 - 5 м;
1	0 - 10 м;
2	0 - 20 м;
3	0 - 30 м;
7	0 - 70 м;
Х	Специальное исполнение.
X6 - Уплотнение, температура процесса:
С	Стандартное; -40 +120 °С;
В	Высокотемпературное; -40 +250 °С;
Т	Стандартное, -40 +150 °С;
Ф	Высокотемпературное, -40 +350 °С, радиатор;
Х	Специальное исполнение.
Примечание: индекс отсутствует для модификаций АльфаРадар-Б23, АльфаРадар-Б25.
X7 - Материал соединения:
4	Нерж. сталь 304;
6	Нерж. сталь 316L;
7	Фторопласт (ПТФЭ);
8	Полипропилен;
Х	Специальное исполнение;.
Примечание: индекс отсутствует для модификации АльфаРадар-Б25.
X8 - Соединение с процессом:
Р21	Резьба G1-1/2, ISO228
Р22	Резьба NPT1-1/2
Г11	Фланец DN50 PN10/16 B, ГОСТ 33259;
Г12	Фланец DN50 PN10/16 E, ГОСТ 33259;

Значение	Расшифровка
Г13	Фланец DN50 PN40 B, ГОСТ 33259;
Г14	Фланец DN50 PN40 E, ГОСТ 33259;
Г21	Фланец DN80 PN10/16 B, ГОСТ 33259;
Г22	Фланец DN80 PN10/16 E, ГОСТ 33259;
Г23	Фланец DN80 PN40 B, ГОСТ 33259;
Г24	Фланец DN80 PN40 E, ГОСТ 33259;
Г31	Фланец DN100 PN10/16 B, ГОСТ 33259;
Г32	Фланец DN100 PN10/16 E, ГОСТ 33259;
Г33	Фланец DN100 PN40 B, ГОСТ 33259;
Г34	Фланец DN100 PN40 E, ГОСТ 33259;
Г81	Фланец DN125 PN10/16 B, ГОСТ 33259;
Г41	Фланец DN150 PN10/16 B, ГОСТ 33259;
Г42	Фланец DN150 PN10/16 E, ГОСТ 33259;
Г43	Фланец DN150 PN40 B, ГОСТ 33259;
Г44	Фланец DN150 PN40 E, ГОСТ 33259;
Г51	Фланец DN200 PN16 B, ГОСТ 33259;
Г52	Фланец DN200 PN16 E, ГОСТ 33259;
Г53	Фланец DN200 PN25 B, ГОСТ 33259;
Г54	Фланец DN200 PN25 E, ГОСТ 33259;
Г61	Фланец DN250 PN10 B, ГОСТ 33259;
Г62	Фланец DN250 PN16 B, ГОСТ 33259;
Е11	Фланец DN50 PN10/16 B, EN1092-1;
Е12	Фланец DN50 PN10/16 E, EN1092-1;
Е13	Фланец DN50 PN25/40 B, EN1092-1;
Е14	Фланец DN50 PN25/40 E, EN1092-1;
Е21	Фланец DN80 PN10/16 B, EN1092-1;
Е22	Фланец DN80 PN10/16 E, EN1092-1;
Е23	Фланец DN80 PN25/40 B, EN1092-1;
Е24	Фланец DN80 PN25/40 E, EN1092-1;
Е31	Фланец DN100 PN10/16 B, EN1092-1;
Е32	Фланец DN100 PN10/16 E, EN1092-1;
Е33	Фланец DN100 PN25/40 B, EN1092-1;
Е34	Фланец DN100 PN25/40 E, EN1092-1;
Е81	Фланец DN125 PN10/16 B, EN1092-1;
Е41	Фланец DN150 PN10/16 B, EN1092-1;
Е42	Фланец DN150 PN10/16 E, EN1092-1;
Е43	Фланец DN150 PN25/40 B, EN1092-1;
Е44	Фланец DN150 PN25/40 E, EN1092-1;
Е51	Фланец DN200 PN10/16 B, EN1092-1;
Е52	Фланец DN200 PN10/16 E, EN1092-1;
Е53	Фланец DN200 PN25 B, EN1092-1;
Е54	Фланец DN200 PN25 E, EN1092-1;
Е61	Фланец DN250 PN10 B, EN1092-1;
Е62	Фланец DN250 PN16 B, EN1092-1;
А11	Фланец 2" (DN50) Cl.150 RF, ASME B16.5;
А12	Фланец 2" (DN50) Cl.300 RF, ASME B16.5;
А21	Фланец 3" (DN80) Cl.150 RF, ASME B16.5;
А22	Фланец 3" (DN80) Cl.300 RF, ASME B16.5;

Значение	Расшифровка
А31	Фланец 4" (DN100) Cl.150 RF, ASME B16.5;
А32	Фланец 4" (DN100) Cl.300 RF, ASME B16.5;
А41	Фланец 6" (DN150) Cl.150 RF, ASME B16.5;
А42	Фланец 6" (DN150) Cl.300 RF, ASME B16.5;
А51	Фланец 8" (DN200) Cl.150 RF, ASME B16.5;
А52	Фланец 8" (DN200) Cl.300 RF, ASME B16.5;
А61	Фланец 10" (DN250) Cl.150 RF, ASME B16.5;
А62	Фланец 10" (DN250) Cl.300 RF, ASME B16.5;
К00	Без кронштейна;
К10	С кронштейном;
XXX	Специальное исполнение.
X9 - Выходной сигнал, питание:
1	4-20 мА HART, 24 В пост. ток, 2-х пров. Схема;
2	4-20 мА, 220 В перем. ток, 4-х пров. схема (корпус с двумя отсеками);
4	RS-485 Modbus-RTU, 4-х пров. схема;
X	Специальное исполнение.
X10 -	Индикация:
Д	ЖК-дисплей без подсветки, окно;
П	ЖК-дисплей с подсветкой, окно;
Н	ЖК-дисплей без подсветки, глухая крышка;
Х	Специальное исполнение.
X11 -	Взрывозащита:
А	Общепромышленное исполнение;
И	0Ex ia IIC T6 Gb;
В	1Ex db IIC T6 Gb;
К	1Ex db ia IIC T6 Gb;
П	Ex tb IIIC T80^ Db;
X	Специальное исполнение.
X12 - Опции:
H	Кабельный ввод NPT1/2;
П	Предустановка параметров по заказу
С	Сварное исполнение фланца;
Т	Табличка с позиционным обозначением из нержавеющей стали;
X	Специальное исполнение.

Заводской номер в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр, наносится методом гравировки на маркировочную табличку, прикрепляемую на корпус уровнемера. Общий вид маркировочной таблички представлен на рисунке 1.

@)Уро&нЕмер раЭорный АльфоРпйар

МоЗель: АльфаРсйор--

ОЗсЙ. НОНЕр:

Дота изг,-Диопоэпн изн;

14’30 В пост, токи

Ттах:___1 IP66/IP67

-ЙО^^То^ТО -С

ООО 'ПРОММАШ ТЕСТ Инжиниринг"

№ ЕАЭС RU E-RU.AX50)(XXX/24

4’20 мА. HART

PirCLX: ___МПа

1Ех db lie Тб а И

Рисунок 1 - Пример маркировочной таблички

Нанесение знака поверки на средство измерений не предусмотрено. Общий вид уровнемеров представлен на рисунке 2.

Внешний вид. Уровнемеры (АльфаРадар), http://oei-analitika.ru

АльфаРадар-Б81

АльфаРадар-Б82

АльфаРадар-Б21

АльфаРадар-Б22

АльфаРадар-Б23

АльфаРадар-Б24

АльфаРадар-Б25

АльфаРадар-Б26

АльфаРадар-Б27

Рисунок 2 - Общий вид уровнемеров

Для ограничения доступа в целях несанкционированной

настройки и вмешательства производится опломбирование посредством нанесения пломбы на крышку корпуса внутреннего электронного блока. Место нанесения пломбы указаны на рисунке 3.

Рисунок 3 - Место нанесения защитной пломбы

Таблица 7 -

Наименование	Обозначение	Количество
Уровнемер*	АльфаРадар	1 шт.
Руководство по эксплуатации	ЮНСВ.003.АР.001.РЭ	1 экз.
Паспорт	ЮНСВ.003.АР.001.ПС	1 экз.
* - модификация определяется договором поставки

Таблица 4 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений уровня, м

- АльфаРадар-Б81, АльфаРадар-Б82

от 0,08 до 80¹⁾

- АльфаРадар-Б21, АльфаРадар-Б25, АльфаРадар-Б26, АльфаРадар-Б27

от 0,3 до 70¹⁾

- АльфаРадар-Б22, АльфаРадар-Б23, АльфаРадар-Б24

от 0,5 до 20¹⁾

Пределы допускаемой абсолютной погрешности измерений уровня, мм²⁾

- АльфаРадар-Б81, АльфаРадар-Б82 при Lизм < 30000 мм

±1, ±3

- АльфаРадар-Б81, АльфаРадар-Б82 при Lизм > 30000 мм

±3

- АльфаРадар-Б21, АльфаРадар-Б22

±3

- АльфаРадар-Б23, АльфаРадар-Б24, АльфаРадар-Б25

±5

- АльфаРадар-Б26, АльфаРадар-Б27

±15

Пределы допускаемой дополнительной абсолютной погрешности измерений уровня, вызванной изменением температуры жидкости от температуры (20±10) °С на каждые 10°С, мм

±0,005

Пределы допускаемой приведенной погрешности воспроизведения выходного токового сигнала от 4 до 20 мА, % диапазона воспроизведения²⁾

±0,03

¹⁾ Указан максимальный диапазон измерений. Фактический диапазон измерений уровнемера указывается в шифре исполнения.

Примечания:

Lu3M - измеренное значение уровня, мм

Таблица 5 - Основные технические

Наименование характеристики	Значение
Параметры электрического питания: - напряжение постоянного тока, В - напряжение переменного тока, В - номинальная частота переменного тока, Гц	от 14 до 30 от 190 до 250 50
Разрешение цифрового индикатора и цифрового выходного сигнала, мм	0,01
Параметры измеряемой среды: - избыточное давление, МПа, не более - температура, °С	6,3¹⁾ от -50 до +400²⁾

Наименование характеристики	Значение
Условия эксплуатации и хранения: - температура окружающей среды, °С - относительная влажность (при температуре +40 °С), %, не более	от -60 до +70³⁾ 95
Габаритные размеры корпуса уровнемеров, мм, не более: - длина - ширина - высота	121 97 164
Масса корпуса уровнемеров, кг, не более	1,74
¹⁾ Указано максимальное давление измеряемой среды. Давление измеряемой среды конкретного уровнемера указывается в паспорте. ²⁾ Указан максимальный диапазон изменений температуры измеряемой среды. Диапазон изменений температуры измеряемой среды конкретного уровнемера указывается в паспорте. ³⁾ Функционирование цифрового индикатора обеспечивается при температуре окружающей среды от минус 20 °С до +70 °С. Воздействие температуры окружающей среды от минус 60 °С до минус 20 °С не приводит к повреждению цифрового индикатора, при этом показания цифрового индикатора могут быть нечитаемыми, частота его обновлений снижается.

Таблица 6 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	20
Средняя наработка на отказ, ч, не менее	150000

Техническая поддержка
