Номер по Госреестру СИ: 94675-25
94675-25 Серверы синхронизации времени ПЭИ
(ССВ-1Г)
Назначение средства измерений:
Серверы синхронизации времени ПЭИ ССВ-1Г (далее - ССВ) предназначены для формирования высокостабильных по частоте эталонных сигналов 1 Гц, 5 и 10 МГц, а также импульсных сигналов 2,048 МГц, корректируемых по сигналам глобальных навигационных спутниковых систем (далее - ГНСС) и/или внешних модулей; формирования сигналов точного времени для синхронизации времени различного сетевого оборудования.

Внешний вид.
Серверы синхронизации времени ПЭИ
Рисунок № 1

Внешний вид.
Серверы синхронизации времени ПЭИ
Рисунок № 2

Внешний вид.
Серверы синхронизации времени ПЭИ
Рисунок № 3
Программное обеспечение
Программное обеспечение (далее - ПО) встроенное, с управляющими функциями.
Конструкция ССВ исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Запись ПО осуществляется в процессе производства. Доступ к внутренним частям ССВ, включая процессор, защищен конструкцией и пломбой. Модификация ПО возможна только на предприятии изготовителе.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные ПО ССВ приведены в таблице 1.
Таблица 1 -
данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Server SSV |
Номер версии (идентификационный номер) ПО |
не ниже З.ХХХ.ХХХ.ХХХ |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Алгоритм вычисления идентификатора ПО |
- |
Примечание - ХХХ - номер версии метрологически незначимой части встроенного ПО, «ХХХ» может принимать целые значения в диапазоне от 0 до 999. |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель ССВ в виде наклеиваемой этикетки в месте, указанном на рисунке 2, и/или на руководство по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2.7 «Работа с устройством» руководства по эксплуатации ЛЖАР.468150.004 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении
государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3463 «Об утверждении
государственной поверочной схемы для средств измерений импульсного электрического напряжения»;
Технические условия ЛЖАР.468150.004 ТУ - 2012 «Сервер синхронизации времени ПЭИ ССВ-1Г».
Правообладательответственностью
«КОМСЕТ-сервис»
Общество с ограниченной
(ООО «КОМСЕТ-сервис»)
ИНН 7725411434
Юридический адрес: 115280, г. Москва, вн. тер. г. муниципальный округ
Даниловский, ул. Автозаводская, д. 23, стр. 928, помещ. 113/3
Телефон: +7 (495) 921-29-12
E-mail: ooo@komset.ru
Изготовитель
ответственностью«КОМСЕТ-сервис»
Общество с ограниченной
(ООО «КОМСЕТ-сервис»)
ИНН 7725411434
Юридический адрес: 115280, г. Москва, вн. тер. г. муниципальный округ Даниловский, ул. Автозаводская, д. 23, стр. 928, помещ. 113/3
Адрес места осуществления деятельности: 111024, г. Москва, ул. Авиамоторная, д. 8А, стр. 5
Телефон: +7 (495) 921-29-12
E-mail: ooo@komset.ru
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
ответственностью«КОМСЕТ-сервис»
Общество с ограниченной
(ООО «КОМСЕТ-сервис»)
ИНН 7725411434
Юридический адрес: 115280, г. Москва, вн. тер. г. муниципальный округ
Даниловский, ул. Автозаводская, д. 23, стр. 928, помещ. 113/3
Телефон: +7 (495) 921-29-12
E-mail: ooo@komset.ru
Принцип действия ССВ основан на сравнении сигнала от текущего источника синхронизации с частотой внутреннего опорного генератора (далее - ОГ), подстройке частоты ОГ, хранении и формировании шкалы времени по информации от ГНСС и/или внешних модулей, выдаче сигналов частоты и времени, в том числе при использовании протокола PTP v2 (IEEE Std 1588-2008).
ССВ имеют следующие опции, которые отличаются метрологическими характеристиками:
- 010 (с кварцевым термостатированным генератором версия 1);
- 020 (с кварцевым термостатированным генератором версия 2);
- 030 (с рубидиевым генератором версия 1);
- 040 (с рубидиевым генератором версия 2).
Конструктивно ССВ выполняются в виде блока в металлическом корпусе двух цветов (серый и черный), разных по высоте (исполнение корпуса 1U и исполнение корпуса 1,5U) с элементами крепления для установки в 19-дюймовые телекоммуникационные стойки.
Снаружи корпуса расположены разъемы для подключения внешних цепей, светодиодные индикаторы режима работы, дисплей, клавиши управления.
ССВ может содержать следующие модули:
- модуль MLAN;
- модуль MLANP;
- модуль MGLAN;
- модуль MPPS;
- модуль M10M;
- модуль MCOMB;
- модуль MSYNC 120;
- модуль MSYNC 75;
- модуль МТП;
- модуль MIRIG;
- модуль M422;
- модуль MWEB;
- модуль MGNSS.
ССВ не имеют узлов регулировки, способных повлиять на измерительную информацию.
Нанесение знака поверки на ССВ не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится в виде цифрового обозначения на наклейке на нижнюю панель сервера синхронизации времени ПЭИ ССВ-1Г.
Внешний вид ССВ с указанием мест пломбирования и нанесения знака утверждения типа и заводского номера приведен на рисунках 1, 2, 3.

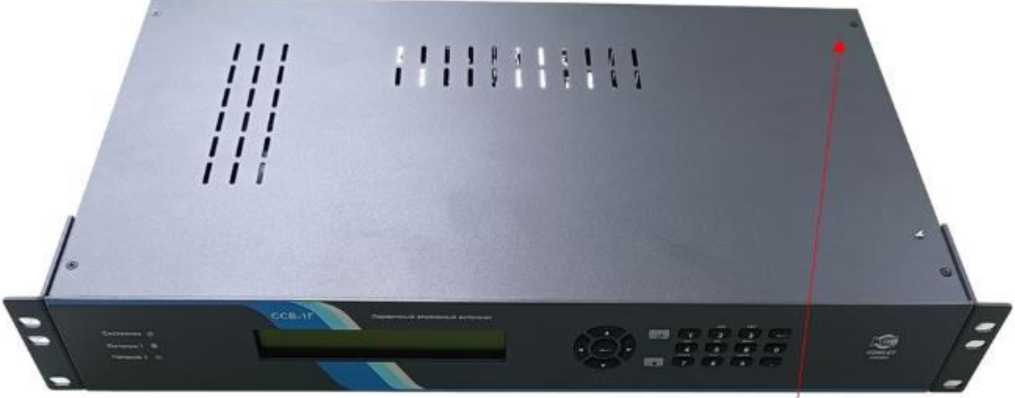

Рисунок 1 - Внешний вид сервера синхронизации времени ПЭИ ССВ-1Г и место пломбировки

Место нанесения знака утверждения пша
• |
* W1 1 | ||
• |
>ь_ . |
* •-» * i | |
• |
“’Ж |
> — 1 • • . |
’Э | |
• |
Рисунок 2 - Передняя панель сервера синхронизации времени ПЭИ ССВ-1Г

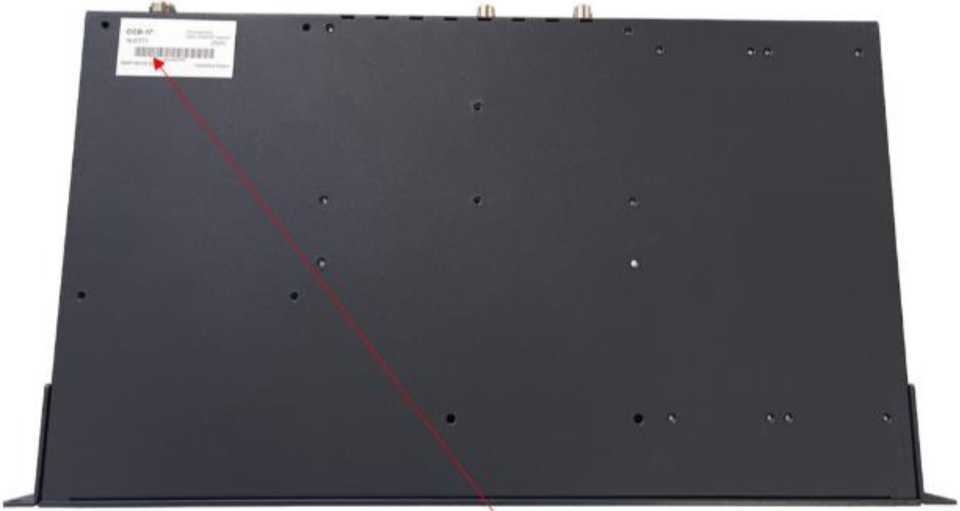

Рисунок 3 - Нижняя панель корпуса сервера синхронизации времени ПЭИ ССВ-1Г
Таблица 5 -
Наименование |
Обозначение |
Количество |
1 |
2 |
3 |
Серверы синхронизации времени ПЭИ |
ССВ-1Г |
1 шт. |
Комплект монтажный в 19-дюймовую стойку |
- |
1 шт. |
Антенна ГНСС * |
Антенна ГНСС |
1 шт. |
Антенный кабель с разъемами * |
- |
1 шт. |
Модуль* |
MLAN |
1 шт. |
Модуль* |
MLANP |
1 шт. |
Модуль* |
MGLAN |
1 шт. |
Модуль* |
MPPS |
1 шт. |
Модуль* |
М10М |
1 шт. |
Модуль* |
мсомв |
1 шт. |
таблицы 5
1 |
2 |
3 |
Модуль* |
MSYNC 120 |
1 шт. |
Модуль* |
MSYNC 75 |
1 шт. |
Модуль* |
МТП |
1 шт. |
Модуль* |
MIRIG |
1 шт. |
Модуль* |
М422 |
1 шт. |
Модуль* |
MWEB |
1 шт. |
Модуль* |
MGNSS |
1 шт. |
Руководство пользователя |
ЛЖАР.468150.004-01 РП |
1 экз. |
Руководство по эксплуатации |
ЛЖАР.468150.004 РЭ |
1 экз. |
Паспорт |
ЛЖАР.468150.004 ПС |
1 экз. |
*поставляется по запросу. Состав и тип уточняется при заказе. |
Таблица 2 -
Наименование характеристики |
Значение |
Номинальные значения частоты выходных сигналов, Гц |
1,0; 2,048^106; 5^106; 1^107 |
Амплитуда выходного импульсного сигнала частотой 1 Гц на нагрузке 50 Ом, В |
от 3 до 5 |
Амплитуда выходных сигналов частотой 5 и 10 МГц на нагрузке 50 Ом, В |
1,4 ± 0,2 |
Амплитуда выходных сигналов 2,048 МГц на нагрузке, В: - 75 Ом |
от 0,75 до 1,5 |
- 120 Ом |
от 1,0 до 1,9 |
Пределы допускаемой относительной погрешности по частоте в режиме синхронизации по сигналам ГНСС |
±5,0^10-11 |
Пределы допускаемой абсолютной погрешности привязки переднего фронта выходного импульса частотой 1 Гц к шкале времени UTC(SU) в режиме синхронизации по сигналам ГНСС, нс |
±100 |
Пределы допускаемой абсолютной погрешности привязки переднего фронта выходного импульса частотой 1 Гц к сигналам внешней синхронизации 1PPS, нс |
±100 |
Предел допускаемого среднего квадратического относительного отклонения случайной составляющей | |
погрешности измерений частоты выходного сигнала на интервале времени измерения 100 с в режиме непрерывной синхронизации, не более: - опция 010 |
5,0^10-11 |
- опция 020 |
1,0^10-11 |
- опция 030 |
2,0^10-11 |
- опция 040 |
4,0^10-12 |
Пределы допускаемой абсолютной погрешности привязки переднего фронта выходного импульса частотой 1 Гц к шкале времени UTC(SU) в режиме автономного функционирования за сутки, мкс: - опция 010 |
±10 |
- опция 020 |
±5 |
- опция 030 |
±5 |
- опция 040 |
±1 |
Пределы допускаемой абсолютной погрешности привязки шкалы времени относительно шкалы времени UTC(SU) по протоколу NTP через интерфейс Ethernet, мкс |
±10 |
Таблица 3 - Технические
Наименование характеристики |
Значение |
Параметры электрического питания: - напряжение постоянного тока, В |
от 18 до 36 |
- напряжение постоянного тока, В |
от 36 до 72 |
- напряжение переменного тока частотой (50±2,5) Гц, В |
от 100 до 270 |
- напряжение постоянного тока, В |
от 113 до 370 |
Габаритные размеры (длинахширинахвысота), мм, не более: в исполнении 1U |
480x263x45 |
в исполнении 1,5U |
480x263x65 |
Масса, кг, не более: в исполнении 1U |
4 |
в исполнении 1,5U |
6 |
Рабочие условия применения: - температура окружающей среды, °С |
от +5 до +40 |
- относительная влажность, %, не более |
90 |
Таблица 4 - Показатели надежности
Наименование характеристики |
Значение |
Средний срок службы, лет, не менее |
20 |
Средняя наработка на отказ, ч, не менее |
108000 |
