Номер по Госреестру СИ: 94673-25
94673-25 Барьеры искрозащиты
(К15-БИЗА)
Назначение средства измерений:
Барьеры искрозащиты К15-БИЗА (далее по тексту - барьеры) предназначены для гальванической развязки и преобразований входных аналоговых сигналов силы постоянного тока в электрические выходные аналоговые сигналы силы постоянного тока, в том числе для передачи по протоколу HART между взрывоопасной и взрывобезопасной зонами, обеспечивая искробезопасные электрические параметры устройств.

Внешний вид.
Барьеры искрозащиты
Рисунок № 1
Знак утверждения типа
Знак утверждения типа наносится на маркировочную табличку.Нанесение знака поверки на корпус барьеров не предусмотрено.
Пломбирование конструкцией барьеров не предусмотрено.
Общий вид барьеров с указанием мест нанесения заводского номера, знака утверждения типа представлен на рисунке 2.
К15-БИЗА-24420
II
Тип барьера
Не указывается - барьер с искробезопасным входом;
H - HART-прозрачный барьер с искробезопасным аналоговым входом
Диапазон входного сигнала(0-5) или (0-20)
Диапазон выходного сигнала(0-5) или (0-20)
Рисунок 1 - Обозначение барьеров

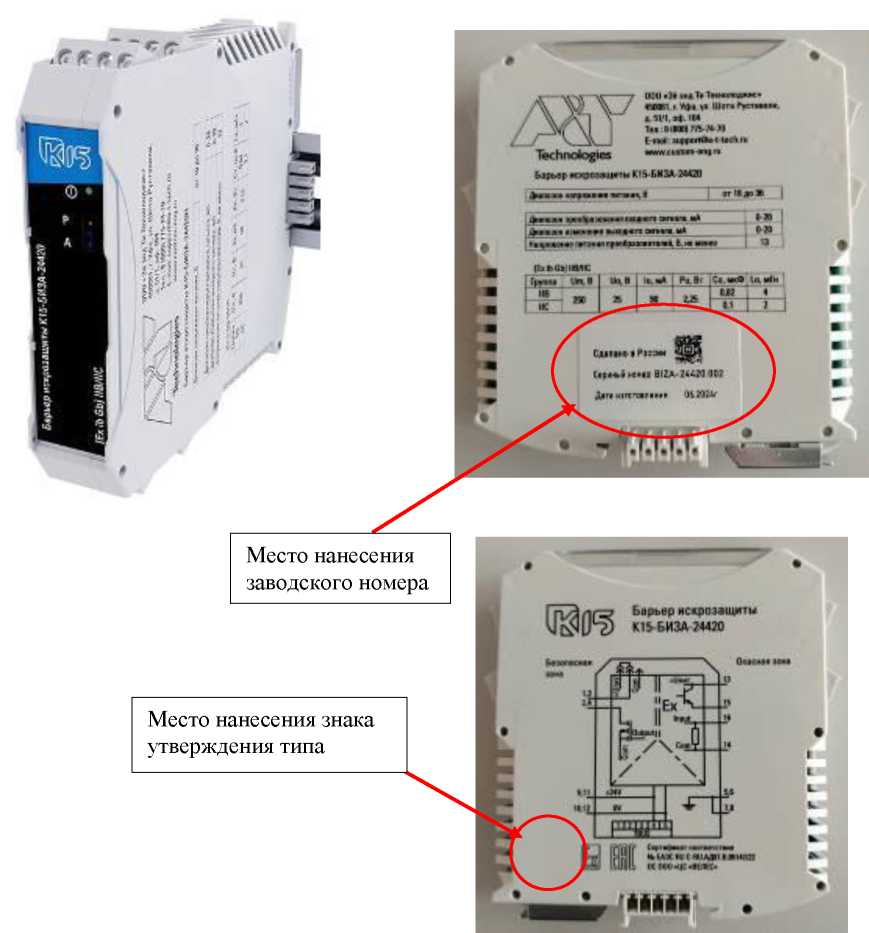

Рисунок 2 - Общий вид барьеров, места нанесения заводского номера и знака утверждения
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики барьеров
Наименование характеристики |
Значение | ||||
Модификация |
К15- БИЗА-24420-(020)-(0-20) |
К15- БИЗА-24420-(020)-(0-5) |
К15- БИЗА-24420-(05)-(0-20) |
К15- БИЗА-24420-(05)-(0-5) |
К15- БИЗА-24420H-(0-20)-(0-20) |
Диапазон входного сигнала силы постоянного тока, мА |
от 0 до 20 |
от 0 до 20 |
от 0 до 5 |
от 0 до 5 |
от 0 до 20 |
Диапазон выходного сигнала силы постоянного тока, мА |
от 0 до 20 |
от 0 до 5 |
от 0 до 20 |
от 0 до 5 |
от 0 до 20 |
Пределы допускаемой основной приведенной к диапазону выходного сигнала погрешности преобразований силы постоянного тока, % |
±0,1 | ||||
Пределы допускаемой дополнительной приведенной к верхнему пределу диапазона выходного сигнала дополнительной погрешности преобразований от изменения температуры окружающей среды в диапазоне рабочих температур на каждый 10°С, % |
±0,1 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Диапазон напряжения питания постоянного тока, В |
от 18 до 36 |
Потребляемая мощность, Вт, не более |
3,8 |
Масса, кг, не более |
0,2 |
Габаритные размеры (ШиринахВысотахТолщина), мм, не более |
120x120x25 |
Нормальные условия эксплуатации:
|
от +18 до +22 80 |
Рабочие условия эксплуатации:
|
от -40 до +60 85 |
Маркировка взрывозащиты |
[Ex ia Ga] IIC |
Таблица 3 - Показатели надежности
Наименование характеристики |
Значение |
Средняя наработка на отказ составляет не менее, ч, не менее |
50000 |
Средний срок службы, лет |
10 |
наносится на маркировочную табличку, титульный лист паспорта и руководства по эксплуатации типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены п. 1.3 «Устройство и работа» в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;
ТУ 26.51.190-011-06013736-2017 «Барьеры искрозащиты К15-БИЗ и К15-БИЗА. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Эй энд Ти Текнолоджис» (ООО «Эй энд Ти Текнолоджис»)
ИНН: 0276918662
Юридический адрес: 450081, Республика Башкортостан, г. Уфа, ул. Шота Руставели, д. 51, к. 1, помещ. 003
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адрес: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2
E-mail: info@metrologiya.prommashtest.ru
Принцип действия барьеров основан на преобразовании входных аналоговых сигналов силы постоянного тока в электрические выходные сигналы силы постоянного тока с возможностью передачи сигналов по протоколу HART. Барьеры обеспечивают гальваническое разделение цепей питания, входных и выходных цепей.
Конструктивно барьеры являются законченными модулями, выполненными в виде электронной платы с клеммниками, размещенной в неразборном пластмассовом корпусе. Барьеры рассчитаны для монтажа на DIN-рейку. Подача питания на барьеры осуществляется как через съемные клеммные колодки, так и через специальный разъём со стороны DIN-рейки.
Барьеры имеют вид взрывозащиты «искробезопасная электрическая цепь» уровня ia или ib в соответствии с требованиями для электрооборудованию подгрупп IIB и ПС по ГОСТ 31610.0-2019 и ГОСТ 31610.11-2014, имеют маркировку взрывозащиты «[Ех iа Ga] IIB/IIC».
Барьеры изготавливаются в следующих модификациях:
К15-БИЗА-24420-(0-20)-(0-20), К15-БИЗА-24420-(0-20)-(0-5), К15-БИЗА-24420-(0-5)-(0-20), К15-БИЗА-24420-(0-5)-(0-5), К15-БИЗА-24420Н-(0-20)-(0-20), которые отличаются диапазонами входных, выходных сигналов и наличием сигналов передачи по протоколу HART.
Заводской номер в виде цифро-буквенного обозначения, наносится типографским методом на маркировочную табличку. Маркировочная табличка крепиться на корпус барьеров, и расположена на боковой панели, что обеспечивает идентификацию каждого экземпляра в течение всего срока эксплуатации.
Знак утверждения типа наносится на маркировочную табличку.
Нанесение знака поверки на корпус барьеров не предусмотрено.
Пломбирование конструкцией барьеров не предусмотрено.
