Номер по Госреестру СИ: 92056-24
92056-24 Контроллеры
(K15.FF)
Назначение средства измерений:
Контроллеры K15.FF (далее - контроллеры) предназначены для измерений силы постоянного электрического тока, счета импульсов и воспроизведений силы постоянного электрического тока.
Внешний вид.
Контроллеры
Рисунок № 1
Внешний вид.
Контроллеры
Рисунок № 2
Внешний вид.
Контроллеры
Рисунок № 3
Внешний вид.
Контроллеры
Рисунок № 4
Программное обеспечение
Программное обеспечение (далее - ПО) контроллеров разделяется на встроенное ПО модулей ввода/вывода и встроенное ПО модулей процессора.
Встроенное ПО модулей ввода/вывода является метрологически значимым ПО и представляет собой бинарный образ исполняемого ПО, загружаемый при помощи аппаратного программатора во встроенный микропроцессор модулей ввода/вывода на этапе изготовления.
Защита встроенного ПО модулей ввода/вывода от непреднамеренных и преднамеренных изменений обеспечивается пломбировкой их корпуса.
Встроенное ПО модулей процессора не вносит изменений в измерительную информацию и представляет собой приложение ОС Linux, устанавливаемое в модуль процессора на этапе изготовления и обеспечивающее функции обмена данными и идентификации ПО модулей ввода/вывода, вывод данных через веб-интерфейс и исполнение образа проекта внешнего ПО. Метрологически значимой частью встроенного ПО модулей процессора является файл динамически-линкуемой библиотеки SO, обеспечивающей функции опроса по шине CAN, передачи данных измерений и данных идентификации ПО модулей ввода/вывода.
Защита встроенного ПО модулей процессора от непреднамеренных и преднамеренных изменений реализована с помощью встроенной в ОС Linux системы авторизации пользователя, паролей доступа и ведения журнала событий.
Конструкция контроллеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты от непреднамеренных и преднамеренных изменений встроенного ПО модулей ввода/вывода - «высокий», встроенного ПО модулей процессора - «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение встроенного ПО модулей | |||
K15.DI16 |
K15.AO2 |
K15.AI8 |
процессора | |
Идентификационное наименование ПО |
K15.DI16.SW |
K15.AO2.SW |
K15.AI8.SW |
K15.FF.SO |
Номер версии (идентификационный номер ПО) |
1.ХХХХХХ |
1.ХХХХХХ |
1.ХХХХХХ |
1.ХХХХХХ |
Цифровой идентификатор ПО |
FA28 46C3 |
43BC 18E1 |
12F4 7CA6 |
D3A8 9E52 |
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
CRC32 |
CRC32 |
Примечание - значения подверсии хххххх в формате ГГММДД предназначены для отслеживания истории исходных текстов встроенного ПО в системе контроля версий производителя. Значения подверсии должны быть не менее 300823.
Лист № 6 Всего листов 8
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта и руководства по эксплуатации типографским способом и на модуль процессора в соответствии с рисунком 1.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» руководства по эксплуатации ЕСЛТ.421457.001 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ЕСЛТ.421457.001 ТУ «Контроллеры K15.FF. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «Эй энд Ти Текнолоджис» (ООО «Эй энд Ти Текнолоджис»)
ИНН: 0276918662
Юридический адрес: 450081, Республика Башкортостан, г. Уфа, ул. Шота Руставели, д. 51/1, помещ. 003
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Тел.: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Общество с ограниченной ответственностью «Эй энд Ти Текнолоджис» (ООО «Эй энд Ти Текнолоджис»)
ИНН: 0276918662
Юридический адрес: 450081, Республика Башкортостан, г. Уфа, ул. Шота Руставели, д. 51/1, помещ. 003
Принцип действия контроллеров заключается в измерении сигналов силы постоянного электрического тока посредством аналогово-цифрового преобразования, измерении счета импульсов при помощи двоичного счетчика и последующей передаче измеренных значений в виде цифровых сигналов в модуль процессора, регистрации и архивировании измеренных значений, анализе, отображении данных на операторских и инженерных станциях (в контроллерах предусмотрен выход HDMI, позволяющий подключить контроллеры к любому монитору/телевизору/панели оператора), а также воспроизведении посредством цифроаналогового преобразования выходных сигналов силы постоянного электрического тока, формировании информационных и управляющих сигналов.
Контроллеры относятся к проектно-компонуемым изделиям, имеющим модульную структуру, и могут отличаться по составу и количеству функциональных модулей, в зависимости от конкретного технологического объекта управления в соответствии с заказом и требованиями пользователя.
Контроллеры выполнены в 3 модификациях K15.FF.C, K15.FF.C(AI), K15.FF.ProC, которые отличаются модулем процессора, а именно: характеристиками процессора размерами ОЗУ, ПЗУ и наличием нейронного процессора. Контроллеры состоят из функциональных модулей, объединенных общими шинами питания и передачи данных.
В общем случае контролеры представлены функциональными модулями:
-
- Модуль процессора (в зависимости от модификации):
-
- K15.FF.C - отсутствует нейронный процессор;
-
- K15.FF.C(AI) - дискретный (внешний) нейронный процессор;
-
- K15.FF.ProC - встроенный нейронный процессор;
-
- модули ввода/вывода:
-
- K15.AI8 - модуль ввода аналоговых сигналов;
-
- К15.АО2 - модуль вывода аналоговых сигналов;
-
- K15.DI16 - модуль ввода цифровых сигналов;
-
- K15.DO16 - модуль вывода цифровых сигналов.
Модули процессора состоят из материнской платы с процессором, памятью и разъемами для внешних подключений, установленных в алюминиевом корпусе. Для крепления модулей на боковых панелях предусмотрены резьбовые отверстия.
Модули ввода/вывода изготавливаются в пластмассовом корпусе, предназначенном для крепления на DIN-рейку. По левой и правой сторонам прибора расположены ряды разъемных клемм «под винт», предназначенных для подключения внешних цепей.
Заводской номер контроллеров в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским методом на идентификационную табличку на модуль процессора, что обеспечивает идентификацию каждого экземпляра контроллеров в течение всего срока эксплуатации. Заводской номер указывается в составе серийного номера, состоящего из обозначения функционального модуля и заводского номера, разделенных точкой. Место нанесения заводского номера представлено на рисунке 1.
Идентификационные номера функциональных модулей из состава контроллеров в виде цифрового обозначения, состоящего из арабских цифр, расположены на лицевой панели методом наклейки и дублируются в составе серийного номера, состоящего из обозначения функционального модуля и идентификационного номера, разделенных точкой, который наносится типографским методом на бирку, наклеиваемую на боковую поверхность функциональных модулей.
Идентификационные номера и обозначения функциональных модулей из состава контроллеров указываются в паспорте на контроллеры.
Места нанесения знака поверки и знака утверждения типа на контроллеры предусмотрены на модуле процессора и представлены на рисунке 1.
Места нанесения идентификационного номера функциональных модулей представлены на рисунках 2-5.
Конструкцией контроллеров предусмотрено пломбирование каждого отдельного функционального модуля от несанкционированной настройки и вмешательства в виде наклеек, повреждаемых при разборке корпуса. Места пломбировки указаны на рисунках 1-5.
Место нанесения заводского номера
Место пломбирования
Место нанесения знака утверждения типа
Место нанесения знака
поверки

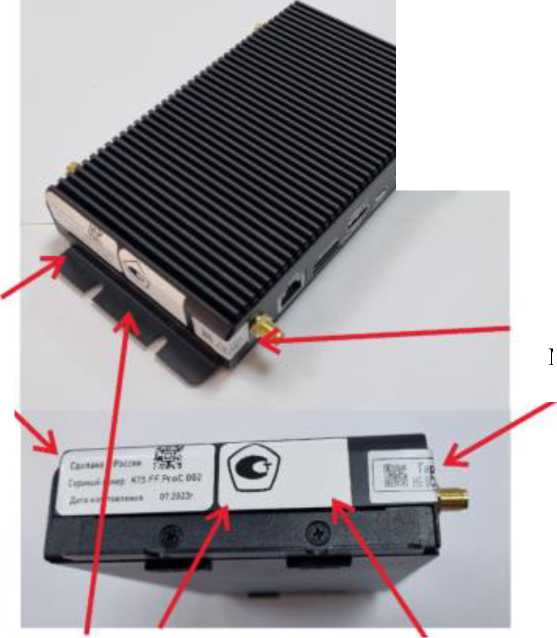

Рисунок 1 - Общий вид модуля процессора
Место нанесения идентификационного номера модуля
Место пломбирования

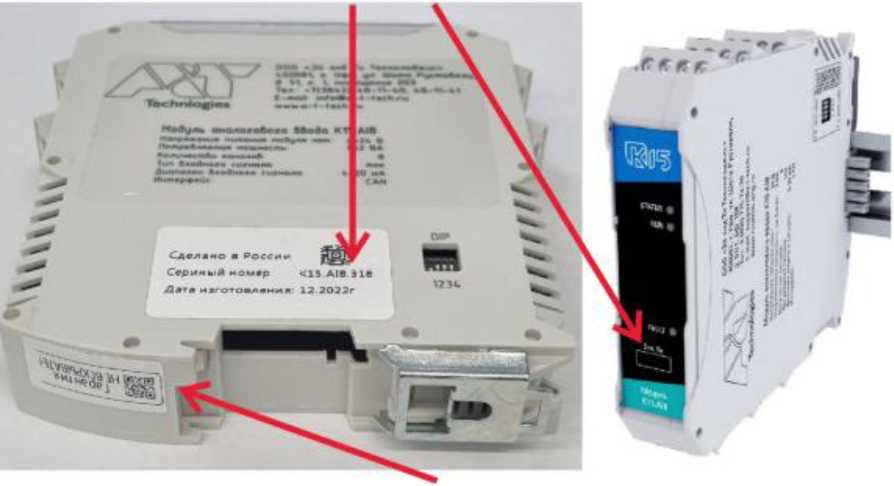

Рисунок 2 - Модули ввода аналоговых сигналов K15.AI8
Место пломбирования
Место нанесения идентификационного номера модуля
Длгл »»г»г«в г •»••••
м ,—1 •У5Й

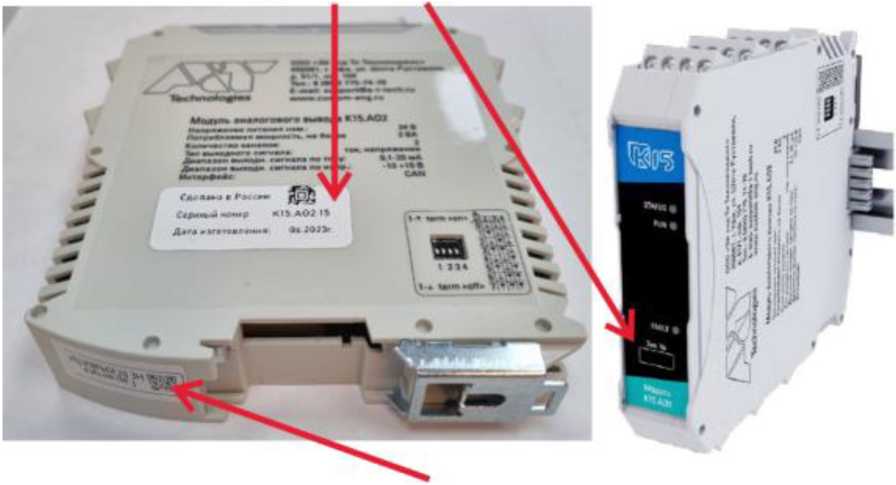

Рисунок 3 - Модули вывода аналоговых сигналов К15.АО2
Место нанесения идентификационного номера модуля
Гм.
Место пломбирования

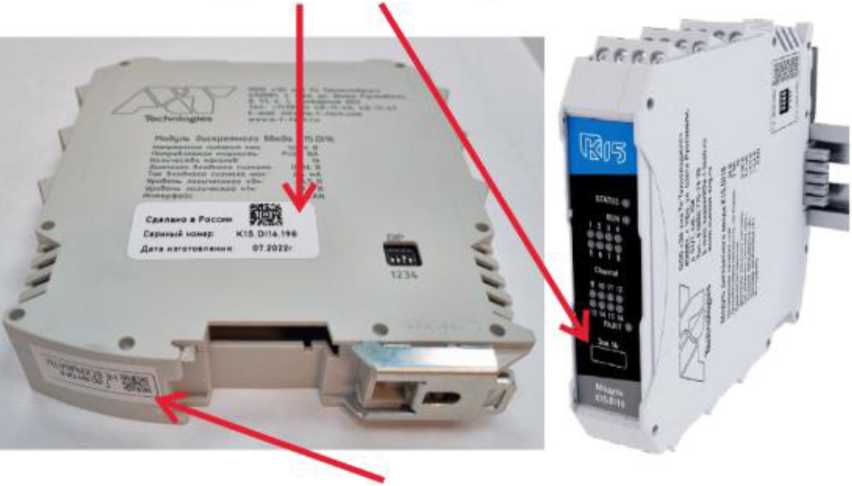

Рисунок 4 - Модули ввода цифровых сигналов K15.DI16
Место нанесения идентификационного номера модуля
Место пломбирования
Рисунок 5 - Модули вывода цифровых сигналов K15.DO16
Таблица 4 -
Наименование |
Обозначение |
Количество |
Контроллер K15.FF |
- |
1 шт. |
Паспорт |
ЕСЛТ.421457.001 ПС |
1 экз. |
Руководство по эксплуатации |
ЕСЛТ.421457.001 РЭ |
1 экз. |
Блок питания 12 В |
- |
1 шт. |
Антенна Wi-Fi/4G/3G/GSM |
- |
3 шт. |
Антенна GPS |
- |
1 шт. |
Примечание - состав и количество функциональных модулей указывается в паспорте при заказе. |
