Номер по Госреестру СИ: 94636-25
94636-25 Комплексы видеоизмерительные SYNERCON
(Обозначение отсутствует)
Назначение средства измерений:
Комплексы видеоизмерительные SYNERCON (далее - комплексы) предназначены для измерений геометрических размеров структур материалов различного рода.

Внешний вид.
Комплексы видеоизмерительные SYNERCON
Рисунок № 1

Внешний вид.
Комплексы видеоизмерительные SYNERCON
Рисунок № 2

Внешний вид.
Комплексы видеоизмерительные SYNERCON
Рисунок № 3

Внешний вид.
Комплексы видеоизмерительные SYNERCON
Рисунок № 4

Внешний вид.
Комплексы видеоизмерительные SYNERCON
Рисунок № 5

Внешний вид.
Комплексы видеоизмерительные SYNERCON
Рисунок № 6
Программное обеспечение
Комплексы оснащены программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, формировать отчеты. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию».
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014. Идентификационные данные ПО комплексов приведены в таблице 1.
Таблица 1 -
обеспечения
данные
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
SYNERCON |
Номер версии ПО (идентификационный номер ПО) |
1.Х.Х* |
Цифровой идентификатор ПО |
- |
* «Х» не относится к метрологически значимой части ПО и принимает значение от 0 до 99 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Комплексы видеоизмерительные SYNERCON. Руководство по эксплуатации» (Глава 8 «Работа с «SYNERCON»).
Применение комплексов в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
ТУ 401000.001.84076327.2023 «Комплексы видеоизмерительные SYNERCON. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «СИНЕРКОН» (ООО «СИНЕРКОН») ИНН 7728641644
Адрес юридического лица: 117587, г. Москва, ш. Варшавское, д. 118, к. 1
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (УНИИМ - филиала ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Принцип действия комплексов основан на прямом измерении линейных размеров элементов микро- и макроструктуры тел на цифровых растровых изображениях, получаемых в результате преобразования аналоговых оптических изображений при помощи управляющей вычислительной станции с установленным специализированным программным обеспечением и системой ввода изображений исследуемых объектов.
Конструктивно комплексы представляют собой систему программно-аппаратных средств, состоящую из оптического микроскопа (далее - микроскопа), цифровой камеры на базе CMOS или CCD-матрицы и управляющей станции с установленным специализированным программным обеспечением.
В зависимости от решаемых задач комплексы поставляются с различными микроскопами плоского поля, стереомикроскопами или портативными микроскопами со сменными объективами, оснащенные фото/видео выходом, с источником освещения отраженного и/или проходящего света.
Специализированное программное обеспечение выполняет подготовку изображения к измерениям, выделяет объекты измерения на основании анализа их геометрических, цветовых и яркостных характеристик, осуществляет преобразование результатов измерений в параметры микро- и макроструктуры исследуемых объектов. Алгоритмы программы позволяют преобразовывать результаты измерений линейных размеров объектов и рассчитывать их площади, периметры, углы, доли площади, занятой интересующего исследователя элементы структуры, обрабатывать и сохранять измерительную информацию.
Комплексы выпускаются в модификациях ИСП, ИСП-П и ИСС, отличающихся видом используемого микроскопа, степенью автономности, метрологическими характеристиками.
В модификации ИСП («Измерительная Система Плоскопольная») используются стационарные микроскопы плоского поля инвертированного или прямого типа с набором сменных объективов различного фиксированного увеличения, обеспечивающих высокую резкость изображения во всем поле зрения. Модификация предназначена для измерений геометрических размеров объектов контроля с высокой точностью.
В модификации ИСП-П («Измерительная Система Плоскопольная - Портативная») используются портативные или мобильные микроскопы плоского поля с набором сменных объективов различного фиксированного увеличения и портативными источниками освещения. Модификация предназначена для применения в полевых и лабораторных условиях.
В модификации ИСС («Измерительная Система Стереоскопическая») используются стереомикроскопы прямого типа с построением оптической схемы по Аббе (Галилею) или Грену с переменным оптическим увеличением. Модификация предназначена для измерений геометрических размеров объектов контроля, занимающих большое видимое поле.
Каждый экземпляр комплексов имеет серийный номер, нанесенный типографским способом на информационную табличку (шильд) в виде наклейки (пластины) на передней стороне микроскопа из состава комплекса. Серийный номер имеет буквенно-цифровой формат. Информация о серийном номере и комплектности комплекса приведена в паспорте. Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид комплексов и место нанесения серийного номера на средство измерений представлено на рисунках 1-4.
Комплекс '
АНД«0иЗМ«риТ«ЛЫ1ЫЙ «SYNERCO» Мкщнфнкация; ИСП
Ь.'Ь? ЗЛКаб9
СИНЁ РИП н
SYNERCON
<..........Место нанесения серийного номера


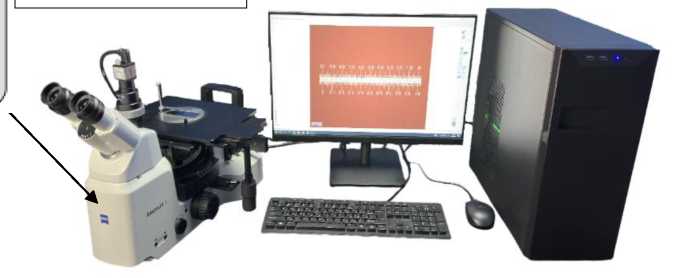

Рисунок 1 - Общий вид комплекса видеоизмерительного SYNERCON модификации ИСП на базе микроскопа плоского поля инвертированного типа и место нанесения серийного номера
'' Комплекс
Анд«»нзмерит«лы1ый «SY?^ERCO»
Мпдифнкаиня;
Место нанесения серийного номера

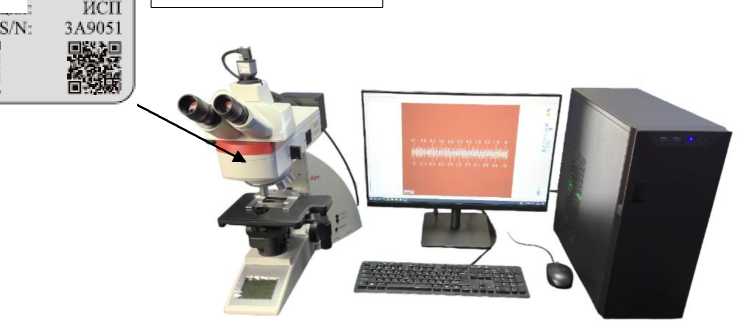

Рисунок 2 - Общий вид комплекса видеоизмерительного SYNERCON модификации ИСП на базе микроскопа плоского поля прямого типа и место нанесения серийного номера

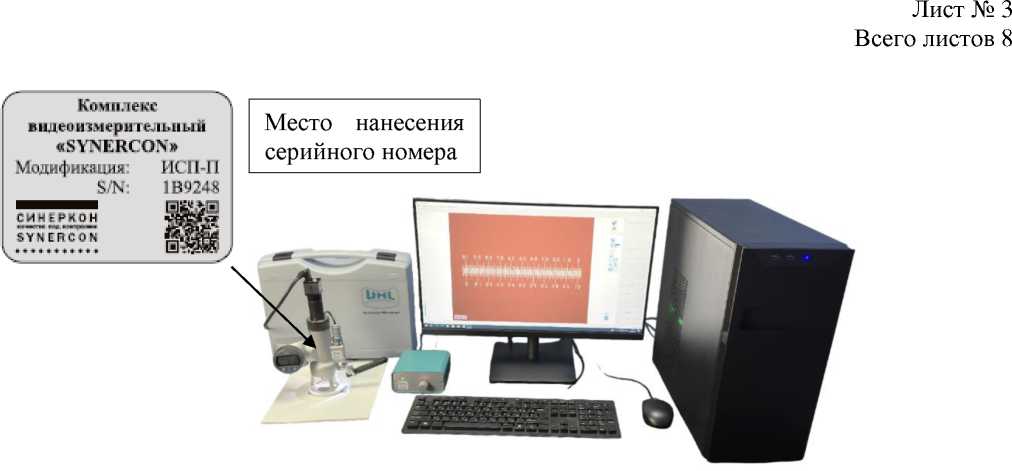

Рисунок 3 - Общий вид комплекса видеоизмерительного SYNERCON модификации ИСП-П и место нанесения серийного номера
Комплекс Aiu«oui\iepui«jii>iibiB «SYNERCCJ>>t Мкмифнкация; ИСС __________Ь.'Ъ? ЭЛУ42е синькнан synErcon
<..........

Место нанесения серийного номера

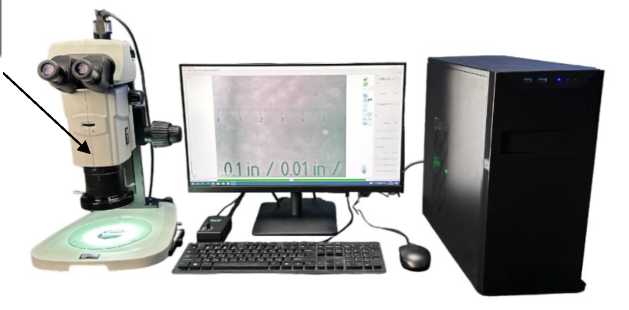

Рисунок 4 - Общий вид комплекса видеоизмерительного SYNERCON модификации ИСС и место нанесения серийного номера
Пломбирование комплексов не предусмотрено. Конструкция комплексов обеспечивает ограничение доступа к частям комплексов, несущим первичную измерительную информацию, и местам настройки (регулировки).
Таблица 6 - Комплектность
Наименование |
Обозначение |
Количество |
Комплекс видеоизмерительный |
SYNERCON |
1 шт. |
- Оптический микроскоп1^ |
- |
1 шт. |
- Сменные объективы2) |
- |
1 к-т |
- Цифровая камера |
- |
1 шт. |
- Управляющая станция3) |
- |
1 шт. |
- Программное обеспечение с цифровым электронным ключом |
SYNERCON |
1 шт. |
Паспорт |
- |
1 экз. |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
- |
1 экз. |
| ||
или ноутбука. |
Таблица 2 - Метрологические характеристики комплексов модификации ИСП
Наименование характеристики |
Значение | |
По оси X |
По оси Y | |
Верхний предел измерений длины при кратности увеличения | ||
комплекса (М), мкм | ||
1,25 |
8 000 |
7 000 |
1,6 |
7 000 |
6 000 |
2,5 |
4 000 |
3 000 |
5 |
2 000 |
1 000 |
7,5* |
1 000 |
1 000 |
10 |
1 000 |
900 |
15* |
800 |
600 |
20 |
500 |
400 |
30 |
300 |
300 |
50 |
200 |
100 |
75* |
100 |
100 |
100 |
100 |
50 |
150* |
50 |
50 |
Пределы допускаемой абсолютной погрешности измерений | ||
длины при кратности увеличения комплекса (М), мкм | ||
15 | ||
от 1,25 до 30 включ. |
± | |
М | ||
18 | ||
от 50 до 75 включ. |
± | |
М | ||
от 100 до 150 включ. |
± 0,2 | |
* Значения кратности увеличения комплекса (М), равные 7,5, |
15, 30, 75, 150, достигаются | |
путем использования объективов с увеличением 5x, 10x, 20x, 50x и 100x соответственно и | ||
трансфокатора с увеличением 1,5 х. |
Таблица 3 -
ИСП-П
комплексов
Наименование характеристики |
Значение | |
По оси X |
По оси Y | |
Верхний предел измерений длины при увеличении объектива | ||
(М), мкм | ||
2х |
6 ООО |
4 ООО |
5х |
2 ООО |
1 ООО |
10х |
1 ООО |
900 |
20х |
500 |
400 |
40х |
200 |
100 |
Пределы допускаемой абсолютной погрешности измерений |
15 | |
длины при увеличении объектива (М) от 2х до 40х, мкм |
± |
М |
Таблица 4 - Метрологические характеристики комплексов модификации ИСС
Наименование характеристики |
Значение | |
По оси X |
По оси Y | |
Верхний предел измерений длины при кратности увеличения | ||
комплекса (М)1, мкм | ||
0,19 |
60 000 |
40 000 |
от 0,32 до 0,51 включ. |
20 000 |
10 000 |
св. 0,51 до 0,60 включ. |
20 000 |
10 000 |
св. 0,60 до 0,8 включ. |
10 000 |
10 000 |
св. 0,8 до 1 включ. |
10 000 |
9 000 |
св. 1 до 1,25 включ. |
10 000 |
8 000 |
св. 1,25 до 1,6 включ. |
8 000 |
6 000 |
св. 1,6 до 2 включ. |
6 000 |
5 000 |
св. 2 до 2,5 включ. |
5 000 |
4 000 |
св. 2,5 до 3,2 включ. |
4 000 |
3 000 |
св. 3,2 до 4 включ. |
3 000 |
2 000 |
св. 4 до 5 включ. |
2 000 |
1 000 |
св. 5 до 6,4 включ. |
1 000 |
1 000 |
св. 6,4 до 8 включ. |
1 000 |
1 000 |
св. 8 до 10 включ. |
1 000 |
900 |
св. 10 до 13 включ. |
900 |
700 |
св. 13 до 16 включ. |
700 |
500 |
св. 16 до 20 включ. |
600 |
500 |
св. 20 до 24 включ. |
400 |
300 |
св. 24 до 30 включ. |
400 |
300 |
Пределы допускаемой абсолютной погрешности измерений |
20 | |
длины при кратности увеличения комплекса (М) от 0,19 до 30, |
± |
КД |
мкм |
м |
Таблица 5 - Основные технические
Наименование характеристики |
Значение | |
Видимое поле комплексов модификации ИСП при кратности |
По оси X |
По оси Y |
увеличения комплекса (М), мкм, не менее 1,25 |
9 000 |
7 700 |
1,6 |
7 750 |
6 100 |
2,5 |
4 900 |
3 900 |
5 |
2 400 |
1 900 |
7,5 |
1 600 |
1 300 |
10 |
1 200 |
950 |
15 |
800 |
650 |
20 |
600 |
460 |
30 |
400 |
315 |
50 |
230 |
180 |
75 |
155 |
125 |
100 |
115 |
90 |
150 |
80 |
60 |
Видимое поле комплексов модификации ИСП-П |
По оси X |
По оси Y |
при увеличении объектива (М), мкм, не менее 2х |
6 100 |
4 800 |
5х |
2 450 |
1 970 |
10х |
1 200 |
950 |
20х |
600 |
480 |
40х |
300 |
240 |
Видимое поле комплексов модификации ИСС, при кратности |
По оси X |
По оси Y |
увеличения комплекса (М), мкм, не менее 0,19 |
61 500 |
48 500 |
от 0,32 до 0,51 включ. |
24 100 |
19 000 |
св. 0,51 до 0,60 включ. |
20 500 |
16 000 |
св. 0,60 до 0,8 включ. |
15 500 |
12 300 |
св. 0,8 до 1 включ. |
12 200 |
9 700 |
св. 1 до 1,25 включ. |
9 900 |
7 900 |
св. 1,25 до 1,6 включ. |
7 800 |
6 100 |
св. 1,6 до 2 включ. |
6 200 |
4 900 |
св. 2 до 2,5 включ. |
5 900 |
3 900 |
св. 2,5 до 3,2 включ. |
3 850 |
3 000 |
св. 3,2 до 4 включ. |
3 100 |
2 400 |
св. 4 до 5 включ. |
2 450 |
1 900 |
св. 5 до 6,4 включ. |
1 900 |
1 500 |
св. 6,4 до 8 включ. |
1 500 |
1 200 |
св. 8 до 10 включ. |
1 200 |
950 |
св. 10 до 13 включ. |
920 |
720 |
св. 13 до 16 включ. |
750 |
600 |
св. 16 до 20 включ. |
600 |
480 |
св. 20 до 24 включ. |
500 |
400 |
св. 24 до 30 включ. |
400 |
310 |
Параметры электрического питания: - напряжение переменного тока, В |
220 ± 22 | |
- частота переменного тока, Гц |
50 ± 1 |
Наименование характеристики |
Значение |
Габаритные размеры, мм, не более - высота |
1 000 |
- ширина |
1 000 |
- длина |
900 |
Масса, кг, не более: |
140 |
Условия эксплуатации: - температура окружающего воздуха, °С |
от +16 до +24 |
- относительная влажность, % |
от 35 до 85 |
