Сведения о средстве измерений: 94595-25 Меры магнитного момента эталонные

Номер по Госреестру СИ: 94595-25
94595-25 Меры магнитного момента эталонные
(Обозначение отсутствует)

Назначение средства измерений:
Меры магнитного момента эталонные (далее по тексту - ЭМММ) предназначены для воспроизведения единицы магнитного момента в диапазоне от 0,01 до 0,5 А^м2, возможно применение ЭМММ в качестве рабочего эталона 1 разряда единицы магнитного момента в соответствие с государственной поверочной схемой для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции ГОСТ 8.030-2013.

сертификация программного обеспечения
Внешний вид. Меры магнитного момента эталонные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Меры магнитного момента эталонные
Рисунок № 1
Внешний вид. Меры магнитного момента эталонные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Меры магнитного момента эталонные
Рисунок № 2

Общие сведения

Дата публикации - 08.02.2025
Срок свидетельства - 07.02.2030
Номер записи - 196401
ID в реестре СИ - 1423323
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И.Менделеева" (ФГУП "ВНИИМ им. Д.И.Менделеева")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -

Самара - крупный город в Среднем Поволжье России, является центром Поволжского экономического района и Самарской области, образует муниципальное образование городской округ Самара.

Население - 1 170 910 чел. (2016), девятый по численности населения город в России. В пределах агломерации проживает более 2,7 млн человек (третья по величине в России).

Расположен на левом возвышенном берегу Волги напротив Самарской Луки, при впадении в нее реки Самара (отсюда и название города).

Крупный экономический, транспортный, научный, образовательный и культурный центр. Основные отрасли промышленности: машиностроение, нефтепереработка и пищевая промышленность.

Самара была основана в 1586 году как сторожевая крепость. С 1935 по 1991 год город назывался Куйбышев, в честь советского партийного и государственного деятеля Валериана Владимировича Куйбышева. В Самаре находится самая длинная набережная реки в России и самое высокое здание железнодорожного вокзала в Европе. Кроме того, площадь Куйбышева является самой большой площадью в Европе.

Отчет "Анализ рынка поверки в Самаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№257 от 2025.02.07 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Меры магнитного момента эталонные (Обозначение отсутствует)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И.Менделеева" (ФГУП "ВНИИМ им. Д.И.Менделеева")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
86932-22

Устройства задания метеорологической оптической дальности, УСМОД
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И.Менделеева" (ФГУП "ВНИИМ им. Д.И.Менделеева") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
2 года
94011-24

Устройство задания метеорологической оптической дальности, УСМОД
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И.Менделеева" (ФГУП "ВНИИМ им. Д.И.Менделеева") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
2 года
94595-25
07.02.2030
Меры магнитного момента эталонные, Обозначение отсутствует
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И.Менделеева" (ФГУП "ВНИИМ им. Д.И.Менделеева") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год

Отчет "Подведы РСТ VS сторонние организации" показывает в динамике по годам пропорцию в распределении поверок между подведомственными Росстандарту организациями (ФГУП, ФГБУ, ФБУ ..) и иными организациями.

Предварительная сортировка организаций, подведомствнных РСТ осуществлялась в ручном режиме по ключемым словам, справочникам ФГИС АРШИН и информации, размещенной на официальном сайте Федерального агентства по техническому регулированию и метрологии.

Заявленное количество организаций-поверителей - более 3800 шт., но при этом из реальное значение не превышает и 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.

Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.

Бесплатный

Кто поверяет Меры магнитного момента эталонные (Обозначение отсутствует)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
(RA.RU.311541)
РСТ
  • Нет модификации
  • 1 1 1 0 0 1 1 0

    Стоимость поверки Меры магнитного момента эталонные (Обозначение отсутствует)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на переднюю торцевую панель ЭМММ с помощью алюминиевого шильда и на титульные листы паспорта и руководства по эксплуатации - типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в РЦУС.411646.002-01 РЭ «Мера магнитного момента эталонная. Руководство по эксплуатации», раздел 2.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

    ГОСТ 8.030-2013 «ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции»;

    РЦУС.411646.002-01 ТУ «Мера магнитного момента эталонная. Технические условия».

    Правообладатель

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)

    ИНН 7809022120

    Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

    Телефон: (812) 251-76-01

    Факс: (812) 713-01-14

    E-mail: info@vniim.ru

    Web-сайт: www.vniim.ru

    Изготовитель

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)
    ИНН 7809022120
    Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
    Телефон: (812) 251-76-01
    Факс: (812) 713-01-14
    E-mail: info@vniim.ru
    Web-сайт: www.vniim.ru

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)
    Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
    Телефон: (812) 251-76-01
    Факс: (812) 713-01-14
    E-mail: info@vniim.ru
    Web-сайт: www.vniim.ru

    Правообладатель

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)
    ИНН 7809022120
    Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
    Телефон: (812) 251-76-01
    Факс: (812) 713-01-14
    E-mail: info@vniim.ru
    Web-сайт: www.vniim.ru

    Принцип действия ЭМММ заключается в том, что постоянный ток силой I, протекающий в обмотках катушек ЭМММ с поперечным сечением S и числом витков W, создает в окружающем пространстве индукцию постоянного магнитного поля, пропорциональную произведению M=S-W-I, которое называется магнитным моментом ЭМММ и может регулироваться путем изменения силы тока. Произведение постоянной мер магнитного момента.

    Km=S^W называется

    рядовой намоткой позволяет создавать

    ЭМММ представляет собой цилиндрическую катушку с

    на стеклотекстолитовом каркасе, соотношение размеров которого магнитное поле, максимально близкое к полю диполя. Для удобства установки ЭМММ снабжена квадратными ребрами жесткости.

    Вектор дипольного магнитного момента направлен вдоль продольной оси цилиндрической катушки, а точка его приложения совпадает с геометрическим центром ЭМММ.

    При необходимости воспроизведения вертикального магнитного момента конструкция ЭМММ позволяет установить ее на торцевую плоскость.

    Для удобства визирования магнитного момента на внешних поверхностях ЭМММ нанесены перекрестия.

    Выводы обмоток катушки ЭМММ обозначены надписью ВХОД.

    Воспроизведение значений магнитного момента осуществляется путем пропускания по обмотке катушки постоянного тока известной величины и определяется по формуле:

    (1)

    М = Км-I,

    где М - воспроизводимый магнитный момент, А-м^;

    Км - постоянная меры ЭМММ, м2;

    I - сила тока в обмотке ЭМММ, А.

    Источник тока подключается через двухполюсную розетку с надписью ВХОД.

    В качестве источника тока рекомендуется использовать источник питания со стабилизацией тока и малыми пульсациями типа GPS 6010, Б5-6003ПРО либо им аналогичный, то есть линейный стабилизатор с выходным током от 0,001 до 1,0 А, выходным напряжением до 20 В и нестабильностью выходного напряжения 0,04 %.

    Общий вид ЭМММ и место пломбирования от несанкционированного доступа приведено на рисунке 1. Опломбирование ЭМММ производится клеймом в чашечке с мастикой на передней торцевой панели ЭМММ. Заводской номер ЭМММ наносится на заднюю торцевую панель ЭМММ в виде цифрового обозначения, состоящий из арабских цифр. Место нанесения заводского номера приведено на рисунке 2. Нанесение знака поверки в виде голографической наклейки на ЭМММ не предусмотрено.

    Место для пломбирования

    Внешний вид. Меры магнитного момента эталонные (Обозначение отсутствует), http://oei-analitika.ru

    Рисунок 1 - Общий вид ЭМММ и место пломбирования от несанкционированного доступа

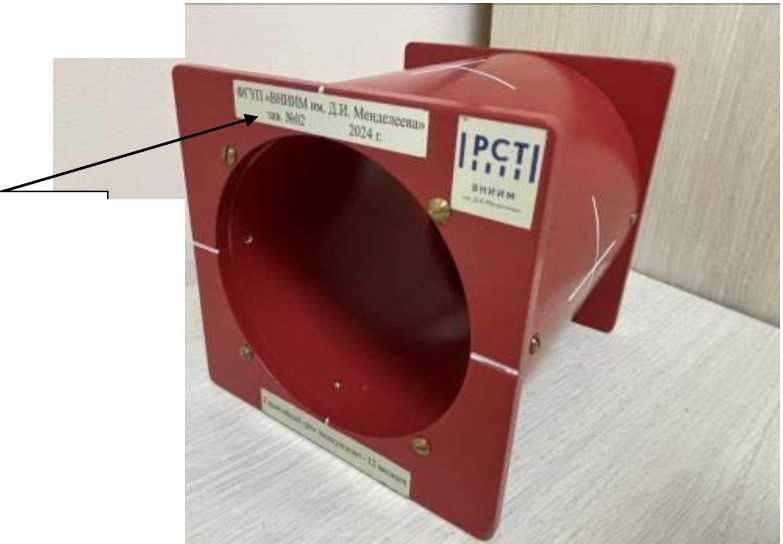

    Место нанесения заводского номера

    Внешний вид. Меры магнитного момента эталонные (Обозначение отсутствует), http://oei-analitika.ru

    Рисунок 2 - Место нанесения заводского номера на задней торцевой панели ЭМММ


    Таблица 4 - Комплектность средств измерений

    Наименование изделия

    Тип (обозначение)

    Количество

    Мера магнитного момента эталонная

    РЦУС.411646.002-01

    1

    Паспорт

    РЦУС.411646.002-01 ПС

    1

    Руководство по эксплуатации

    РЦУС.411646.002-01 РЭ

    1

    Методика поверки

    1


    ЭМММ приведены в таблицах 1-3.

    Значение от 0,01 до 0,5

    ± 3,0

    Таблица 1 - Метрологические характеристики ЭМММ_____________

    __________________Наименование характеристики_______________ Диапазон воспроизведения значений магнитного момента, А^м2______

    Пределы допускаемой систематической составляющей относительной погрешности воспроизведения магнитного момента, %, не более

    СКО случайной составляющей абсолютной погрешности воспроизведения магнитного момента, А^м2, не более

    0,005

    Коэффициент преобразования силы тока в магнитный момент (постоянная меры магнитного момента) КМ, м2

    0,95 ± 0,02

    Таблица 2 - Технические характеристики ЭМММ

    Наименование характеристики

    Значение

    Сопротивление обмотки, Ом

    2,3 ± 0,2

    Максимальный допустимый ток обмотки, А, не более

    1,0

    Габаритные размеры (ширина^высота^длина), мм, не более:

    114 х 114 х 130

    Масса, кг, не более:

    1,0

    Условия эксплуатации:

    • - температура окружающего воздуха, °С

    • - относительная влажность воздуха при температуре 25°С, %

    • - атмосферное давление, кПа

    от + 15 до + 35 до 80 от 84,0 до 106,7

    Таблица 3 - Показатели надежности

    Наименование характеристики

    Значение

    Средняя наработка на отказ, ч, не менее

    10000

    Срок службы, лет, не менее

    10
