Номер по Госреестру СИ: 94011-24
94011-24 Устройство задания метеорологической оптической дальности
(УСМОД)
Назначение средства измерений:
Устройство задания метеорологической оптической дальности УСМОД (далее - УСМОД) предназначено для воспроизведения метеорологической оптической дальности (далее - МОД) при поверке нефелометров (датчиков видимости).
УСМОД применяется в качестве рабочего эталона единицы МОД в соответствии с Локальной поверочной схемой для средств измерений метеорологической оптической дальности (МОД) в диапазоне от 10 до 50000 м, ЛПС №254-0231-2024 от 02.09.2024 г.
Внешний вид.
Устройство задания метеорологической оптической дальности
Рисунок № 1
Общие сведения
Дата публикации - 06.12.2024
Срок свидетельства -
Номер записи - 195831
ID в реестре СИ - 1421686
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И.Менделеева" (ФГУП "ВНИИМ им. Д.И.Менделеева")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -
Простой и наглядный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Для старта работы с отчетом достаточно указать интересующий для анализа временной интервал (от 2010 до н.в.) и выбрать организацию-поверителя из выпадающего списка.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№2867 от 2024.12.05 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Устройство задания метеорологической оптической дальности (УСМОД)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И.Менделеева" (ФГУП "ВНИИМ им. Д.И.Менделеева")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
86932-22 |
Устройства задания метеорологической оптической дальности, УСМОД Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И.Менделеева" (ФГУП "ВНИИМ им. Д.И.Менделеева") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
94011-24 |
Устройство задания метеорологической оптической дальности, УСМОД Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И.Менделеева" (ФГУП "ВНИИМ им. Д.И.Менделеева") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
94595-25 07.02.2030 |
Меры магнитного момента эталонные, Обозначение отсутствует Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И.Менделеева" (ФГУП "ВНИИМ им. Д.И.Менделеева") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
Отчет. Количество средств измерений собственника по группам измерений и производителям
Цель отчета:Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.
Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.
Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.
Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.
Кто поверяет Устройство задания метеорологической оптической дальности (УСМОД)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Устройство задания метеорологической оптической дальности (УСМОД)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится фотохимическим способом, тиснением или другими способами нанесения маркировки на корпус УСМОД, рядом с наименованием, а также типографским способом на титульный лист формуляра.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в Формуляре «Устройства задания метеорологической оптической дальности» пункт «Применение по назначению»
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийЛокальная поверочная схема для средств измерений метеорологической оптической дальности (МОД) в диапазоне от 10 до 50000 м, ЛПС №254-0231-2024 от 02.09.2024.
Правообладатель«Всероссийский
Д.И.Менделеева»
Федеральное государственное унитарное предприятие научно-исследовательский институт метрологии имени (ФГУП «ВНИИМ им. Д. И.Менделеева»)
ИНН 7809022120
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
E-mail: info@vniim.ru
Web сайт: www.vniim.ru
Изготовитель
«ВсероссийскийД.И.Менделеева»
Федеральное государственное унитарное предприятие научно-исследовательский институт метрологии имени (ФГУП «ВНИИМ им. Д.И.Менделеева»)
ИНН 7809022120
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
E-mail: info@vniim.ru
Web сайт: www.vniim.ru
Испытательный центр
Федеральное государственное унитарное предприятие научно-исследовательский институт метрологии имени«Всероссийский
Д.И.Менделеева»
(ФГУП «ВНИИМ им. Д.И.Менделеева») Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19 Телефон: (812) 251-76-01 Факс: (812) 713-01-14 E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Правообладатель
«ВсероссийскийД.И.Менделеева»
Федеральное государственное унитарное предприятие научно-исследовательский институт метрологии имени (ФГУП «ВНИИМ им. Д. И.Менделеева»)
ИНН 7809022120
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
E-mail: info@vniim.ru
Web сайт: www.vniim.ru
величины
устройств и системы
Принцип действия УСМОД основан на изменении на фиксированные интенсивности излучения в оптической системе нефелометра.
Конструктивно УСМОД выполнен в виде единого блока и состоит из: приема-передачи излучения (коллиматоров), оптической системы с рассеивателем формирования и регулирования интенсивности сигнала, кронштейна для установки на поверяемом нефелометре.
Устройство приема-передачи излучения (коллиматоры) представляет собой линзы с фиксированным фокусным расстоянием помещенные в корпус. Корпус имеет разъем для соединения со световодом.
Оптическая система и система формирования и регулирования интенсивности сигнала представляет собой световоды, аттенюаторы, модуляторы сигнала, заключенные в корпус, а также набор специальных оптических фильтров.
В процессе поверки УСМОД размещают на поверяемом нефелометре при помощи кронштейна. УСМОД задает номинальные (фиксированные) значения МОД, измеренные поверяемым нефелометром значения МОД сравнивают со значениями, заданными УСМОД. Номинальные (фиксированные) значения МОД указаны в формуляре.
Общий вид УСМОД представлен на рисунке 1.
Нанесение знака поверки на УСМОД не предусмотрено.
К данному типу относится УСМОД с заводским номером зав. № А008/24. Заводской номер наносится на корпус УСМОД в виде наклейки. Места нанесения заводского номера и знака утверждения типа представлены на рисунке 1.
Пломбирование УСМОД не предусмотрено.

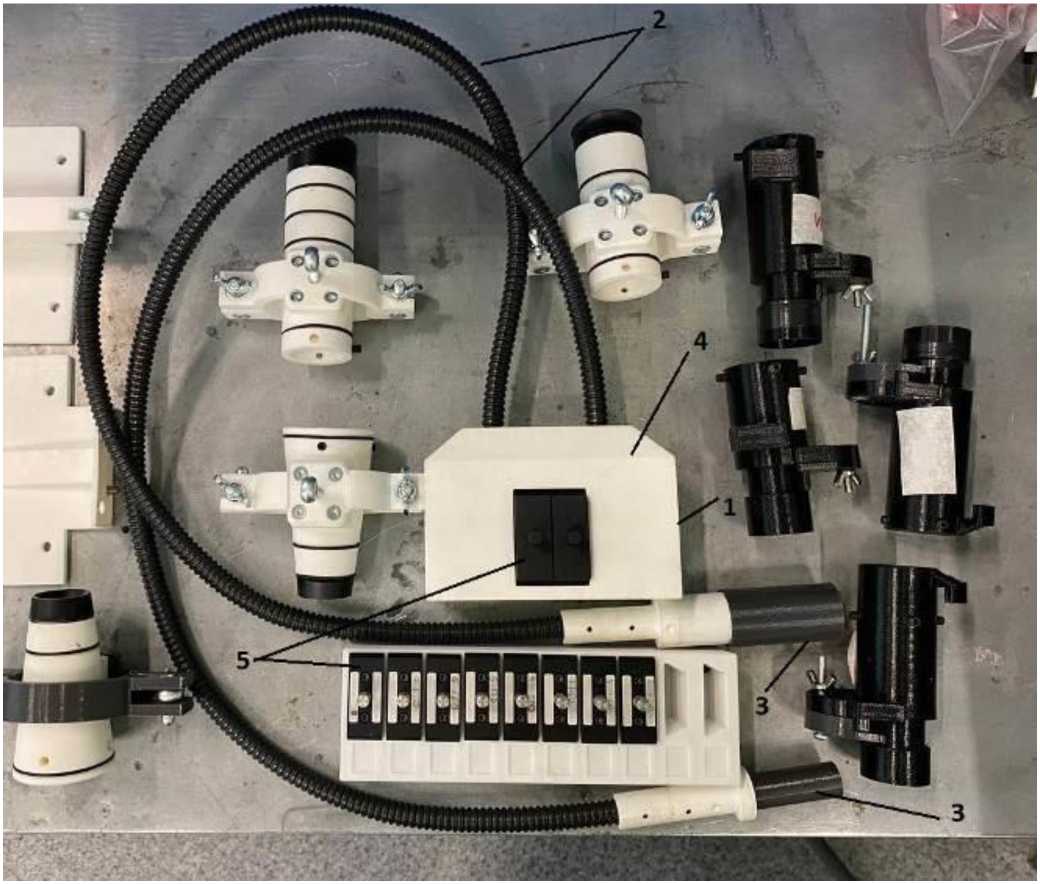

1 - место нанесения заводского номера, знака утверждения типа, 2 - оптоволокно,
3 - кронштейны с размещенными внутри коллиматорами и рассеивателем;
4 - система формирования и регулирования интенсивности сигнала, 5 - специальные оптические фильтры
Рисунок 1 - Общий вид УСМОД
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведения МОД, м |
от 10 до 50000 |
|
Номинальные значения МОД*, м |
3О, 32О, 65О, 13ОО, 2ООО, 5700, 10000, 20000, 36000, 41ООО, 50000 |
|
Допускаемое отклонение от номинальных значений МОД, % -в диапазоне от 10 до 600 м включ. -в диапазоне св. 600 м до 50000 м |
±4 ±5 |
|
*Конкретные значения определяются при первичной поверке и указываются в формуляре | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: | |
|
-длина |
500 |
|
-высота |
450 |
|
-глубина |
205 |
|
Масса, кг, не более |
5,2 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от -10 до +40 |
|
- относительная влажность воздуха, % |
от 10 до 98 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Наработка до отказа, ч, не менее |
6000 |
|
Средний срок службы, лет |
5 |
