Номер по Госреестру СИ: 94514-25
94514-25 Машины координатно-измерительные портальные
(PMT)
Назначение средства измерений:
Машины координатно-измерительные портальные PMT (далее - КИМ) предназначены для автоматизированных трехмерных измерений геометрических параметров объектов сложной формы.
Внешний вид.
Машины координатно-измерительные портальные

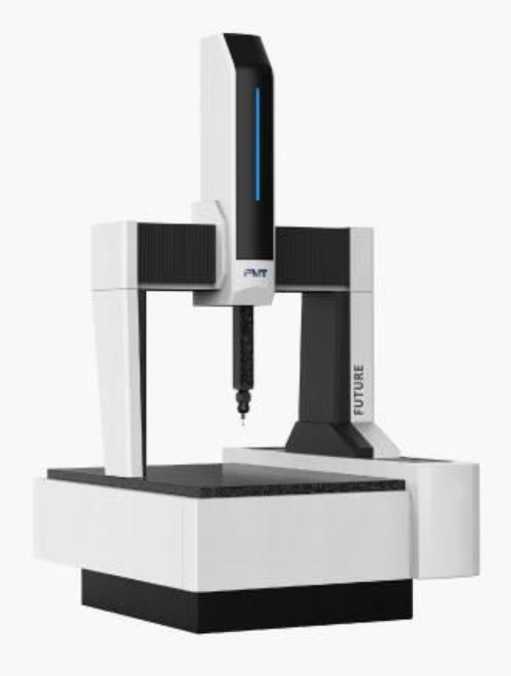

Рисунок № 1
Внешний вид.
Машины координатно-измерительные портальные

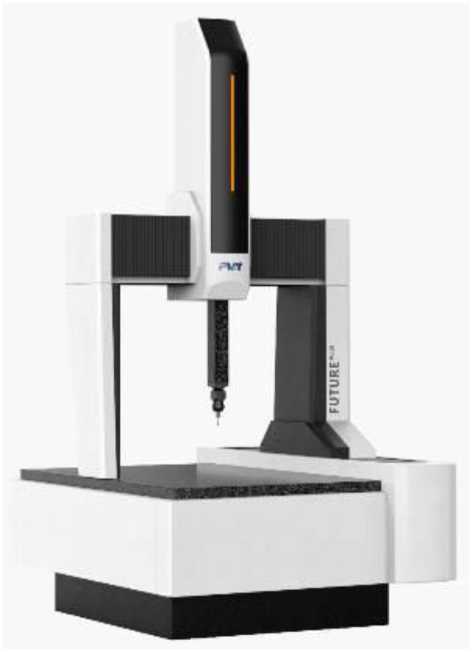

Рисунок № 2

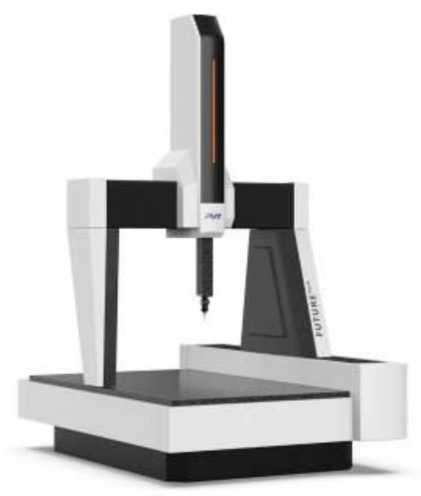

Внешний вид.
Машины координатно-измерительные портальные

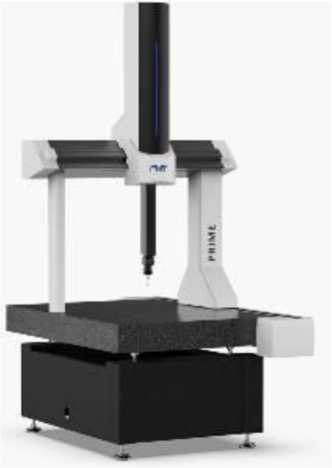

Рисунок № 3
Внешний вид.
Машины координатно-измерительные портальные
Рисунок № 4
Общие сведения
Дата публикации - 05.02.2025
Срок свидетельства - 03.02.2030
Номер записи - 196302
ID в реестре СИ - 1423112
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
PMT PRIME, типоразмер 1586, PMT FUTURE PLUS, типоразмер 855, PMT FUTURE PLUS, типоразмер 655, PMT FUTURE PLUS типоразмер 1087,
Производитель
Изготовитель - PMT Technologies (Suzhou) Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Справочник содержит информацию о юридических лицах и индивидуальных предпринимателях, осуществляющих деятельность в определенной области аккредитации. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.
Бесплатный
Статистика
Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№236 от 2025.02.03 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Машины координатно-измерительные портальные (PMT)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений PMT Technologies (Suzhou) Co., Ltd
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
88781-23 12.04.2028 |
Машины координатно-измерительные портативные, PMT ALPHA PMT Technologies (Suzhou) Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
94514-25 03.02.2030 |
Машины координатно-измерительные портальные, PMT PMT Technologies (Suzhou) Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за весь период существования базы (с 2010 года).
Кто поверяет Машины координатно-измерительные портальные (PMT)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 5 | 5 | 5 | 0 | 0 | 4 | 4 | 0 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Машины координатно-измерительные портальные (PMT)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
КИМ работают под управлением метрологически значимого программного обеспечения (далее - ПО) PC- DMIS, Poly Works, Metrolog X4, Rational DMIS, MODUS, Acro Cad, Inspect 3D Geomera, TouchDMIS, TCMD, которое устанавливается на внешнем персональном компьютере. ПО предназначено для управления КИМ, сбора, отображения, обработки, регистрации, передачи данных.
Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Значение
|
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
|
PC- DMIS |
не ниже V.10 |
|
Poly Works |
не ниже V.2019 |
|
Metrolog X4 |
не ниже V.7 |
|
Rational DMIS |
не ниже 7.0 |
|
MODUS |
не ниже V.1.6 |
|
Arco Cad |
не ниже 3.7 |
|
Inspect 3D Geomera |
не ниже 2022R1 |
|
TouchDMIS |
не ниже V. 1.0 |
|
TCMD |
не ниже V 1.01 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПриведены:
-
- для модификаций PMT FUTURE, PMT FUTURE PLUS в разделе 6 «Методика измерений» документа «Машины координатно-измерительные портальные PMT модификаций PMT FUTURE, PMT FUTURE PLUS. Руководство по эксплуатации»;
-
- для модификаций PMT PRIME в разделе 6 «Методика измерений» документа «Машины координатно-измерительные портальные PMT модификации PMT PRIME. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 6 апреля 2021 г. № 472 «Об утверждении Государственной поверочной схемы для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба»;
Стандарт предприятия PMT Technologies (Suzhou) Co., Ltd, Китай.
PMT Technologies (Suzhou) Co., Ltd, Китай
Адрес: F3, Building C2, Intelligence Industrial
Industrial Park 215123 Suzhou-China, China Телефон: 0512 6286 8300
E-mail: info@pmt3d.com
Park
No.88
Jinjihu
Avenue,
Suzhou
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адрес юридического лица: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263
Адрес осуществления деятельности: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2
Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
PMT Technologies (Suzhou) Co., Ltd, КитайАдрес: F3, Building C2, Intelligence Industrial
Industrial Park 215123 Suzhou-China, China Телефон: 0512 6286 8300
E-mail: info@pmt3d.com
Park
No.88
Jinjihu
Avenue,
Suzhou
Принцип действия КИМ основан на считывании с измерительных шкал, при помощи дифракционных оптических энкодеров, значений измеряемой длины, соответствующей интервалу перемещений датчиков по осям X, Y, Z, образующих декартову систему координат.
При проведении измерений определяются координаты отдельных или множества точек на измеряемой поверхности в пределах диапазона измерений КИМ. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести линейные измерения.
Конструктивно КИМ являются машинами портального типа с неподвижным измерительным столом и подвижным порталом.
КИМ состоят из станины с установленным отдельно блоком контроллеров, гранитного измерительного стола с направляющими для перемещения измерительных кареток, портала, гранитной пиноли, встроенных измерительных шкал, персонального компьютера. Перемещение КИМ по осям осуществляется на пневматических подшипниках с использованием пульта управления. Станина КИМ имеет антивибрационные регулируемые опоры для установки по уровню.
К данному типу КИМ относятся машины координатно-измерительные портальные PMT следующих модификаций:
- PMT FUTURE, PMT FUTURE PLUS, включая типоразмеры: 655, 855, 1087, 1587, 2087, 12108, 15108, 20108, 25108, 121010, 151010, 201010, 251010, 151210, 201210, 251210, 301210, 201510, 251510, 301510, 401510, 201512, 251512, 301512, 401512, 201515, 251515, 301515, 401515;
- PMT PRIME, включая типоразмеры: 654, 866, 1086, 1286, 1586, 12108, 15108, 20108, 25108, 151210, 201210, 251210, 301210, 201510, 251510, 301510, 201512, 251512, 301512.
Модификации различаются некоторыми конструктивными особенностями и нормируемой погрешностью измерений. Модификации PMT FUTURE и PMT FUTURE PLUS одинаковой конструкции с гранитной траверсой портала, PMT FUTURE PLUS имеет улучшенные характеристики точности измерений. Модификация PMT PRIME отличается установленной алюминиевой траверсой.
Измерения производятся в ручном и автоматическом режимах. Ручной режим управления КИМ осуществляется с клавиатуры персонального компьютера или при помощи пульта управления, переключающегося на замедленный ход. Автоматический режим реализуется через программное обеспечение, установленное на персональный компьютер по заранее составленному алгоритму.
Заводской номер в буквенно-числовом формате, состоящий из букв латинского алфавита и арабских цифр, наноситься типографским способом на металлизированную наклейку, расположенную на задней части измерительного стола в районе блока подготовки воздуха.
Пломбирование КИМ от несанкционированного доступа не осуществляется.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид машин координатно-измерительных портальных PMT представлены на рисунке 1.

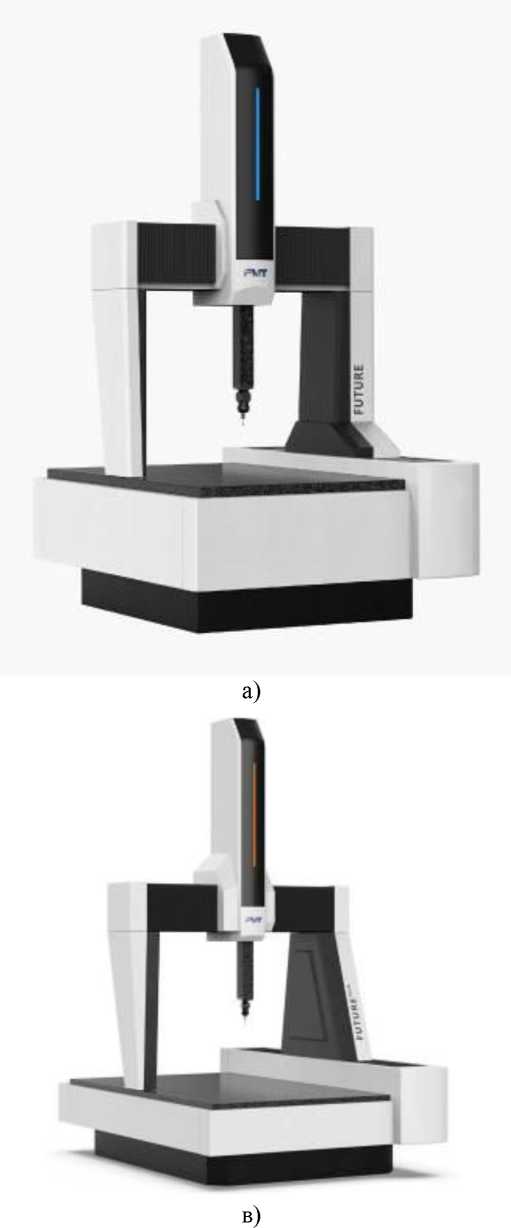

Рисунок 1 - Общий вид машин координатно-измерительных портальных PMT модификаций: а) PMT FUTURE с диапазоном измерений по оси X до1010 мм включ. б) PMT FUTURE PLUS с диапазоном измерений по оси X до1010 мм включ.; в) PMT FUTURE, PMT FUTURE PLUS с диапазоном измерений по оси X св. 1010 мм;
г) PMT PRIME
б)
г)
Рисунок 2 - Место нанесения заводского номера средства измерений
Место нанесения заводского номера средства измерений
|
PMT TECHNOLOGIES | |
|
Instrument Name |
Instrument Type |
|
1 Coordinate Meosuring Machine | | |
PMT FUTURE PLUS 855 | |
|
Weight(Kg} |
Serial Number |
|
1 1050 1 1 |
FS5-8-24-62020 |
|
Website |
Manufacture Date |
|
1 www.pmt3d.com | | |
2024.09.20 1 |
Manufactured in China
РМТTechnologies (Suzhou) Со.,Ltd.
___________________/
Таблица 7 -
|
Наименование |
Обозначение |
Количество |
|
Машина координатно-измерительная портальная* |
PMT |
1 шт. |
|
Электронный контролер управления КИМ |
- |
1 шт. |
|
Пульт управления |
- |
1 шт. |
|
Измерительный датчик |
SP25M / SP80 / REVO-2 / TP200 / TP20 / PMT T20 |
1 шт. |
|
Системой активной температурной компенсации |
- |
По заказу |
|
Калибровочная сфера |
- |
1 шт. |
|
Персональный компьютер с установленным ПО |
- |
1 шт. |
|
Руководство по эксплуатации на русском языке |
- |
1 экз. |
|
* модификация и типоразмер определяется договором поставки ** модель определяется договором поставки | ||
Таблица 2 -
КИМ модификации PMT FUTURE
|
Типоразмер |
Диапазон измерений, мм |
Пределы допускаемой абсолютной погрешности, мкм с измерительным датчиком: | |||||||
|
TP20, PMT T20 |
TP200 |
SP25M, REVO-2 (RSP2, RSP3), SP80 | |||||||
|
Ось X |
Ось Y |
Ось Z |
MPEe |
MPEp |
MPEe |
MPEp |
MPEe |
MPEp | |
|
655 |
от 0 до 510 |
от 0 до 610 |
от 0 до 505 |
±(2,2+L/300)* |
2,2 |
±(1,8+L/350)* |
1,8 |
±(1,6+L/400)* |
1,6 |
|
855 |
от 0 до 810 |
±(2,2+L/220)** |
±(1,8+L/250)** |
±(1,6+L/300)** | |||||
|
1087 |
от 0 до 1010 |
±(2,4+L/300)* ±(2,4+L/220)** |
±(2,0+L/350)* ±(2,0+L/250)** |
±(1,8+L/400)* ±(1,8+L/300)** | |||||
|
1587 |
от 0 до 810 |
от 0 до 1510 |
от 0 до 705 |
2,4 |
2,0 |
1,8 | |||
|
2087 |
от 0 до 2010 | ||||||||
|
12108 |
от 0 до 1210 | ||||||||
|
15108 |
от 0 до 1510 |
от 0 до 805 |
±(2,6+L/300)* |
2,6 |
±(2,2+L/350)* |
2,2 |
±(2,0+L/400)* |
2,0 | |
|
20108 |
от 0 до 2010 |
±(2,6+L/220)** |
±(2,2+L/250)** |
±(2,0+L/300)** | |||||
|
25108 |
от 0 до 1010 |
от 0 до 2510 | |||||||
|
121010 |
от 0 до 1210 | ||||||||
|
151010 |
от 0 до 1510 |
±(2,9+L/300)* |
2,9 |
±(2,5+L/350)* |
2,5 |
±(2,3+L/400)* |
2,3 | ||
|
201010 |
от 0 до 2010 |
±(2,9+L/220)** |
±(2,5+L/250)** |
±(2,3+L/300)** | |||||
|
251010 |
от 0 до 2510 | ||||||||
|
151210 |
от 0 до 1510 | ||||||||
|
201210 |
от 0 до 1210 |
от 0 до 2010 |
от 0 до 1005 |
±(3,1+L/300)* |
3,1 |
±(2,7+L/350)* |
2,7 |
±(2,5+L/400)* |
2,5 |
|
251210 |
от 0 до 2510 |
±(3,1+L/220)** |
±(2,7+L/250)** |
±(2,5+L/300)** | |||||
|
301210 |
от 0 до 3010 | ||||||||
|
201510 |
от 0 до 2010 | ||||||||
|
251510 |
от 0 до 2510 |
±(3,4+L/300)* |
3,4 |
±(3,0+L/350)* |
3,0 |
±(2,7+L/400)* |
2,7 | ||
|
301510 |
от 0 до 3010 |
±(3,4+L/220)** |
±(3,0+L/250)** |
±(2,7+L/300)** | |||||
|
401510 |
от 0 до 4010 | ||||||||
|
201512 |
от 0 до 2010 | ||||||||
|
251512 |
от 0 до 1510 |
от 0 до 2510 |
от 0 до 1205 |
±(3,6+L/300)* |
3,6 |
±(3,2+L/350)* |
3,2 |
±(2,9+L/400)* |
2,9 |
|
301512 |
от 0 до 3010 |
±(3,6+L/220)** |
±(3,2+L/250)** |
±(2,9+L/300)** | |||||
|
401512 |
от 0 до 4010 | ||||||||
|
201515 |
от 0 до 2010 | ||||||||
|
251515 |
от 0 до 2510 |
от 0 до 1505 |
±(3,8+L/300)* |
3,8 |
±(3,4+L/350)* |
3,4 |
±(3,2+L/350)* |
3,2 | |
|
301515 |
от 0 до 3010 |
±(3,8+L/220)** |
±(3,4+L/250)** |
±(3,2+L/250)** | |||||
|
401515 |
от 0 до 4010 | ||||||||
где MPEe - пределы допускаемой объемной погрешности, мкм;
MPEp - пределы допускаемой абсолютной погрешности измерительной головки, мкм;
L- измеряемая длина в мм;
* при температуре окружающего воздуха от +18 °С до +22 °С включ.;
** при температуре окружающего воздуха от +16 °С до +18°С и св. +22 °С до +26 °С включ. и при наличии системы активной температурной компенсации.
Таблица 3 - Метрологические
PMT FUTURE PLUS
|
Типоразмер |
Диапазон измерений, мм |
Пределы допускаемой абсолютной погрешности, мкм с измерительным датчиком: | |||||||
|
TP20, PMT T20 |
TP200 |
SP25M, REVO-2 (RSP2, RSP3), SP80 | |||||||
|
Ось X |
Ось Y |
Ось Z |
MPEe |
MPEp |
MPEe |
MPEp |
MPEe |
MPEp | |
|
655 |
от 0 до 510 |
от 0 до 610 |
от 0 до 505 |
±(1,9+L/350)* ±(1,9+L/250)** |
2,2 |
±(1,5+L/400)* ±(1,5+L/300)** |
1,5 |
±(1,2+L/500)* ±(1,2+L/400)** |
1,2 |
|
855 |
от 0 до 810 | ||||||||
|
1087 |
от 0 до 810 |
от 0 до 1010 |
от 0 до 705 |
±(2,1+L/350)* ±(2,1+L/250)** |
2,2 |
±(1,7+L/400)* ±(1,7+L/300)** |
1,7 |
±(1,4+L/500)* ±(1,4+L/400)** |
1,4 |
|
1587 |
от 0 до 1510 | ||||||||
|
2087 |
от 0 до 2010 | ||||||||
|
12108 |
от 0 до 1010 |
от 0 до 1210 |
от 0 до 805 |
±(2,3+L/350)* ±(2,3+L/250)** |
2,3 |
±(1,9+L/400)* ±(1,9+L/300)** |
1,9 |
±(1,6+L/500)* ±(1,6+L/400)** |
1,6 |
|
15108 |
от 0 до 1510 | ||||||||
|
20108 |
от 0 до 2010 | ||||||||
|
25108 |
от 0 до 2510 | ||||||||
|
121010 |
от 0 до 1210 |
от 0 до 1005 |
±(2,6+L/350)* ±(2,6+L/250)** |
2,6 |
±(2,2+L/400)* ±(2,2+L/300)** |
2,2 |
±(1,8+L/500)* ±(1,8+L/400)** |
1,8 | |
|
151010 |
от 0 до 1510 | ||||||||
|
201010 |
от 0 до 2010 | ||||||||
|
251010 |
от 0 до 2510 | ||||||||
|
151210 |
от 0 до 1210 |
от 0 до 1510 |
±(2,8+L/350)* ±(2,8+L/250)** |
2,8 |
±(2,4+L/400)* ±(2,4+L/300)** |
2,4 |
±(2,0+L/500)* ±(2,0+L/400)** |
2,0 | |
|
201210 |
от 0 до 2010 | ||||||||
|
251210 |
от 0 до 2510 | ||||||||
|
301210 |
от 0 до 3010 | ||||||||
|
201510 |
от 0 до 1510 |
от 0 до 2010 |
±(3,2+L/350)* ±(3,2+L/250)** |
3,2 |
±(2,8+L/400)* ±(2,8+L/300)** |
2,8 |
±(2,4+L/500)* ±(2,4+L/400)** |
2,4 | |
|
251510 |
от 0 до 2510 | ||||||||
|
301510 |
от 0 до 3010 | ||||||||
|
401510 |
от 0 до 4010 | ||||||||
|
201512 |
от 0 до 2010 |
от 0 до 1205 |
±(3,4+L/350)* ±(3,4+L/250)** |
3,4 |
±(3,0+L/400)* ±(3,0+L/300)** |
3,0 |
±(2,6+L/450)* ±(2,6+L/350)** |
2,6 | |
|
251512 |
от 0 до 2510 | ||||||||
|
301512 |
от 0 до 3010 | ||||||||
|
401512 |
от 0 до 4010 | ||||||||
|
201515 |
от 0 до 2010 |
от 0 до 1505 |
±(3,6+L/350)* ±(3,6+L/250)** |
3,6 |
±(3,2+L/400)* ±(3,2+L/300)** |
3,2 |
±(2,9+L/400)* ±(2,9+L/300)** |
2,9 | |
|
251515 |
от 0 до 2510 | ||||||||
|
301515 |
от 0 до 3010 | ||||||||
|
401515 |
от 0 до 4010 | ||||||||
где MPEe - пределы допускаемой объемной погрешности, мкм;
MPEp - пределы допускаемой абсолютной погрешности измерительной головки, мкм;
L- измеряемая длина в мм;
* при температуре окружающего воздуха от +18 °С до +22 °С включ.;
** при температуре окружающего воздуха от +16 °С до +18 °С и св. плюс +22 °С до +26 °С включ. и при наличии системы активной температурной компенсации.
Таблица 4 -
PMT PRIME
|
Типоразмер |
Диапазон измерений, мм |
Пределы допускаемой абсолютной погрешности, мкм с измерительным датчиком: | |||||||
|
TP20, PMT T20 |
TP200 |
SP25M, REVO-2 (RSP2, RSP3), SP80 | |||||||
|
Ось X |
Ось Y |
Ось Z |
MPEe |
MPEp |
MPEe |
MPEp |
MPEe |
MPEp | |
|
654 |
от 0 до 510 |
от 0 до 610 |
от 0 до 405 |
±(2,6+L/300) |
2,6 |
±(2,4+L/300) |
2,4 |
±(2,2+L/300) |
2,2 |
|
866 |
от 0 до 610 |
от 0 до 810 |
от 0 до 605 |
±(2,8+L/300) |
2,8 |
±(2,6+L/300) |
2,6 |
±(2,4+L/300) |
2,4 |
|
1086 |
от 0 до 810 |
от 0 до 1010 | |||||||
|
1286 |
от 0 до 1210 | ||||||||
|
1586 |
от 0 до 1510 | ||||||||
|
12108 |
от 0 до 1010 |
от 0 до 1210 |
от 0 до 805 |
±(3,4+L/300) |
3,4 |
±(3,2+L/300) |
3,2 |
±(3,0+L/300) |
3,0 |
|
15108 |
от 0 до 1510 | ||||||||
|
20108 |
от 0 до 2010 | ||||||||
|
25108 |
от 0 до 2510 | ||||||||
|
151210 |
от 0 до 1210 |
от 0 до 1510 |
от 0 до 1005 |
±(3,8+L/300) |
3,8 |
±(3,6+L/300) |
3,6 |
±(3,4+L/300) |
3,4 |
|
201210 |
от 0 до 2010 | ||||||||
|
251210 |
от 0 до 2510 | ||||||||
|
301210 |
от 0 до 3010 | ||||||||
|
201510 |
от 0 до 1510 |
от 0 до 2010 |
±(4,0+L/300) |
4,0 |
±(3,8+L/300) |
3,8 |
±(3,6+L/300) |
3,6 | |
|
251510 |
от 0 до 2510 | ||||||||
|
301510 |
от 0 до 3010 | ||||||||
|
201512 |
от 0 до 2010 |
от 0 до 1205 |
±(4,2+L/300) |
4,2 |
±(4,0+L/300) |
4,0 |
±(3,8+L/300) |
3,8 | |
|
251512 |
от 0 до 2510 | ||||||||
|
301512 |
от 0 до 3010 | ||||||||
где MPEe - пределы допускаемой объемной погрешности, мкм;
MPEp - пределы допускаемой абсолютной погрешности измерительной головки, мкм; L- измеряемая длина в мм;
Указанные точности достигаются при температуре окружающего воздуха от +18 °С до +22 °С включ.
Таблица 5 - Технические
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
от 200 до 240 |
|
- частота переменного тока, Гц |
50/60 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +16 до +26 |
|
- относительная влажность воздуха, % |
от 40 до 75 |
|
Допустимое изменение температуры, °C не более, в течении: | |
|
- 1 часа |
1 |
|
- 24 часов |
2 |
Таблица 6 -
Модификация
PMT PRIME
PMT FUTURE,
PMT FUTURE PLUS
|
Типоразмер |
Габаритные размеры, мм , не более (ширина X длина x высота) |
Масса, кг |
|
655 |
1160x1590x2560 |
800 |
|
855 |
1160x1790x2560 |
1050 |
|
1087 |
1560x2060x2990 |
2200 |
|
1587 |
1560x2560x2990 |
3100 |
|
2087 |
1560x3060x2990 |
4250 |
|
12108 |
1810x2340x3010 |
4300 |
|
15108 |
1810x2700x3010 |
5000 |
|
20108 |
1810x3300x3010 |
6500 |
|
25108 |
1810x3900x3010 |
8200 |
|
121010 |
1900x2800x3650 |
4300 |
|
151010 |
1900x3100x3650 |
4700 |
|
201010 |
1900x3600x3650 |
6000 |
|
251010 |
1900x4100x3650 |
7000 |
|
151210 |
2145x2940x3650 |
5500 |
|
201210 |
2145x3440x3650 |
8000 |
|
251210 |
2145x3940x3650 |
10000 |
|
301210 |
2145x4440x3650 |
12500 |
|
201510 |
2450x3500x3650 |
10500 |
|
251510 |
2450x4000x3650 |
12000 |
|
301510 |
2450x4500x3650 |
14800 |
|
401510 |
2450x5500x3650 |
19000 |
|
201512 |
2550x3600x4100 |
11000 |
|
251512 |
2550x4100x4100 |
12500 |
|
301512 |
2550x4600x4100 |
15300 |
|
401512 |
2550x5600x4100 |
19500 |
|
201515 |
2550x3600x4500 |
11200 |
|
251515 |
2550x4100x4500 |
12800 |
|
301515 |
2550x4600x4500 |
15500 |
|
401515 |
2550x5600x4500 |
19800 |
|
654 |
1040x1500x2450 |
450 |
|
866 |
1170x1760x2630 |
660 |
|
1086 |
1370x1960x2630 |
880 |
|
1286 |
1370x2160x2630 |
1000 |
|
1586 |
1370x2460x2630 |
1150 |
|
12108 |
1650x2350x3100 |
1200 |
|
15108 |
1650x2650x3100 |
1450 |
|
20108 |
1650x3150x3100 |
1850 |
|
25108 |
1650x3650x3100 |
2250 |
|
151210 |
2050x3250x3600 |
3700 |
|
201210 |
2050x3750x3600 |
4300 |
|
251210 |
2050x4250x3600 |
5300 |
|
301210 |
2050x4750x3600 |
6200 |
|
201510 |
2350x3750x3600 |
5500 |
|
251510 |
2350x4250x3600 |
6800 |
|
301510 |
2350x4750x3600 |
7500 |
|
201512 |
2350x3800x4050 |
5800 |
|
251512 |
2350x4300x4050 |
7000 |
|
301512 |
2350x4800x4050 |
7800 |
