Номер по Госреестру СИ: 88781-23
88781-23 Машины координатно-измерительные портативные
(PMT ALPHA)
Назначение средства измерений:
Машины координатно-измерительные портативные PMT ALPHA (далее - КИМ) предназначены для измерений геометрических параметров поверхностей сложной формы.
Внешний вид.
Машины координатно-измерительные портативные
Рисунок № 1
Внешний вид.
Машины координатно-измерительные портативные
Рисунок № 2
Внешний вид.
Машины координатно-измерительные портативные
Рисунок № 3
Внешний вид.
Машины координатно-измерительные портативные
Рисунок № 4
Внешний вид.
Машины координатно-измерительные портативные
Рисунок № 5
Внешний вид.
Машины координатно-измерительные портативные
Рисунок № 6
Внешний вид.
Машины координатно-измерительные портативные
Рисунок № 7
Внешний вид.
Машины координатно-измерительные портативные
Рисунок № 8
Общие сведения
Дата публикации - 12.04.2023
Срок свидетельства - 12.04.2028
Номер записи - 190812
ID в реестре СИ - 1407897
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
серии Р, с 7 осями вращения, модификации 2,5 м, серии Р, с 7 осями вращения, модификации 2,0 м, серии P, с 7 осями вращения, модификации 4,0 м, серии P, с 7 осями вращения, модификации 3,5 м, серии P, с 7 осями вращения, модификации 3,0 м, серии P, с 7 осями вращения, модификации 2,5 м, серии P, с 7 осями вращения, модификации 2,0 м, серии P, с 6 осями вращения, модификации 3,0 м, серии P, с 6 осями вращения, модификации 2,5 м, серии P, с 6 осями вращения, модификации 2,0 м, серии P, с 6 осями вращения, модификации 1,5 м, серии P с 7 осями вращения, модификации 3,0 м, серии P с 6 осями вращения, модификации 4,5 м, серии P с 6 осями вращения, модификации 3,0 м, серии P с 6 осями вращения, модификации 2,5 м, серии M, с 7 осями вращения, модификации 3,0 м, серии M, с 7 осями вращения, модификации 2,0 м, серии M, с 6 осями вращения, модификации 2,5 м, PMT ALPHA, серии P с шестью осями вращения, модификация 3,5 м, (от 0 до 2,5 м),
Производитель
Изготовитель - PMT Technologies (Suzhou) Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "ET_3 Аттестованные эталоны единиц величин" состоит из 7 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Источником данных для построения отчета являются два реестра ФГИС АРШИН: реестр "Эталоны единиц величин" и реестр "Государственные первичные эталоны Российской Федерации".
Отчет содержит как общую статистику по аттестованным эталонам единиц величин: кол-во эталонов, кол-во организаций-владельцев, среднее кол-во эталонов на организацию, кол-во частных и государственных эталонов, так и более сложную аналитику.
График "У кого сколько эталонов единиц величин" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
На графиках "Распределение эталонов по видам измерений и годам" приводятся столбчатые диаграммы распределения эталонов по видам измерений и годам (в штуках и процентном соотношении). Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Возраст парка эталонов единиц величин" представляет информацию по возрасту (дате производства) и количеству аттестованных эталонов единиц величин.
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 65
Выдано извещений - 0
Кол-во периодических поверок - 7
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№811 от 2023.04.12 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Машины координатно-измерительные портативные (PMT ALPHA)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Каталог типов СИ АРШИН" сортирует типы СИ в зависимости от выбранной области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Кто поверяет Машины координатно-измерительные портативные (PMT ALPHA)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 2 | 2 | 1 | 1 | 0 | 2 | 1 | 1 | |
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 63 | 5 | 57 | 6 | 0 | 63 | 57 | 6 |
Стоимость поверки Машины координатно-измерительные портативные (PMT ALPHA)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Калужский ЦСМ Калужская область |
1145 | 7636 |
|
ФБУ Калужский ЦСМ Калужская область |
2003 | 7636 |
|
ФБУ УРАЛТЕСТ Свердловская область |
19759 | 7636 |
Программное обеспечение
Машины координатно-измерительные портативные PMT ALPHA работают под управлением метрологически значимого программного обеспечения (далее - ПО), устанавливаемого на внешнем ПК. ПО предназначено для проведения измерений, расчета и контроля параметров.
ПО являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||||
|
Идентификационное наименование ПО |
Autodesk PowerInspect |
Poly Works |
Metrolog X4 |
CAM3 |
Rational DMIS |
|
Номер версии (идентификационный номер) ПО, не ниже |
V.10 |
V.2016 |
V.7 |
V.10 |
7.7 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- | ||||
Знак утверждения типа
Знак утверждения типананосится на основание машины методом наклеивания и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в Главе 5 «Методика измерений» документа «Машины координатно-измерительные портативные PMT ALPHA. Руководство по эксплуатации.»
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472;
Стандарт предприятия PMT Technologies (Suzhou) Co.,Ltd, Китай.
Правообладатель
PMT Technologies (Suzhou) Co.,Ltd, Китай
Адрес: F3, Building C2, Intelligence Industrial Park No.88 Jinjihu Avenue, Suzhou Industrial Park 215123 Suzhou, China
Телефон: 0512 6286 8300
E-mail: info@pmt3d.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адрес142300, Московская обл., г. Чехов, Симферопольское ш., д. 2, лит. А, помещ. I
Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
PMT Technologies (Suzhou) Co.,Ltd, Китай
Адрес: F3, Building C2, Intelligence Industrial Park No.88 Jinjihu Avenue, Suzhou Industrial Park 215123 Suzhou, China
Телефон: 0512 6286 8300
E-mail: info@pmt3d.com
Принцип действия КИМ основан на вычислении координат измерительного элемента машины с помощью данных от датчиков углового перемещения и данных о длинах сегментов между датчиками углового перемещения.
Конструктивно КИМ представляет собой портативное многосуставное трехмерное координатно-измерительное устройство из шарнирно соединенных между собой двух сегментов L1 и L2, изготовленных из термостабильного углеродного волокна и алюминия, смонтированных на основание. В шарнирах установлены датчики угловых перемещений. Они посылают сигналы, по которым система управления КИМ высчитывает положение контрольной точки, последовательно суммируя координаты каждого шарнира.
Для проведения измерений КИМ устанавливается на штатив или ровную жёсткую поверхность с использованием специальных магнитных, вакуумных или фиксирующихся болтами креплений.
В качестве измерительных головок используются головки с набором контактных щупов разного диаметра, а также бесконтактные лазерные сканирующие головки (далее - лазерные сканеры). Измерения с помощью КИМ осуществляется в ручном режиме.
При использовании контактных щупов определяется координата центра шарика щупа при касании измеряемой поверхности. При использовании лазерного сканера определяются координаты множества точек измеряемой поверхности в пределах поля зрения сканера. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести линейные измерения.
КИМ изготавливаются трёх серий: E, M, P, отличающихся между собой метрологическими и некоторыми техническими характеристиками. В каждой серии выпускается несколько модификаций, отличающихся между собой количеством осей вращения и длиной сегментов L1 и L2 от которых зависит диапазон и погрешность измерений:
-
- серия E включает в себя семь модификаций с шестью осями вращения: 1,5 м; 2,0 м; 2,5 м; 3,0 м; 3,5 м; 4,0 м; 4,5 м;
-
- серии M и P включают в себя по семь модификаций с шестью осями вращения: 1,5 м; 2,0 м; 2,5 м; 3,0 м; 3,5 м; 4,0 м; 4,5 м; и по шесть модификаций с семью осями вращения: 2,0 м; 2,5 м; 3,0 м; 3,5 м; 4,0 м; 4,5 м.
Машины шестиосевых модификаций выпускаются только с контактными щупами. Машины семиосевых модификаций выпускаются с контактными щупами и дополнительно могут комплектоваться лазерными сканерами PMT ALPHA HD, PMT ALPHA SD.
Заводской номер КИМ в буквенно-числовом формате указывается типографским способом на расположенной на основании машины маркировочной наклейке.
Нанесение знака поверки на средство измерений не предусмотрено.
Диапазон измерений КИМ зависит от длины сегментов L1 и L2. Схема обозначения сегментов приведена на рисунке 1.
Общий вид машин координатно-измерительных портативных приведён на рисунках 2 - 4.
113 пл.
(W)

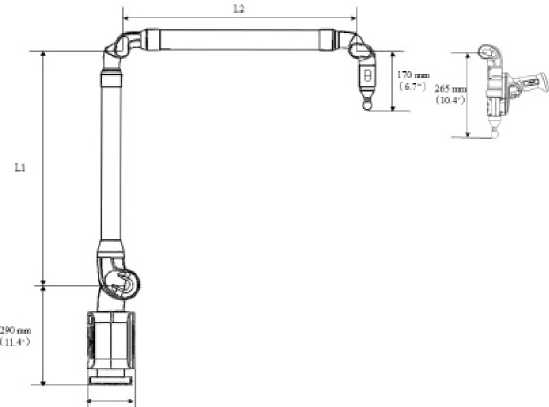

Рисунок 1 - Обозначение габаритных размеров машин

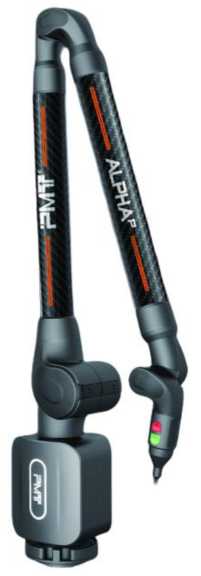

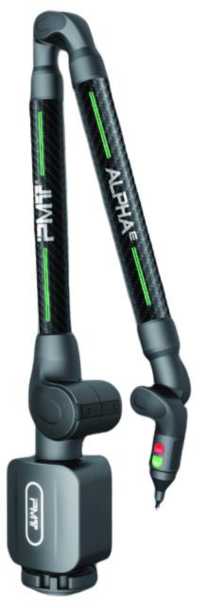

Рисунок 2 - Машины координатно-измерительные портативные PMT ALPHA серии E
а)
б)

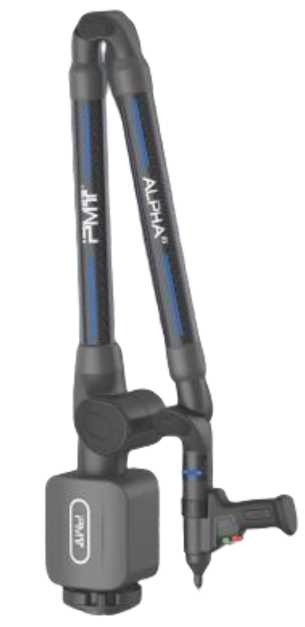

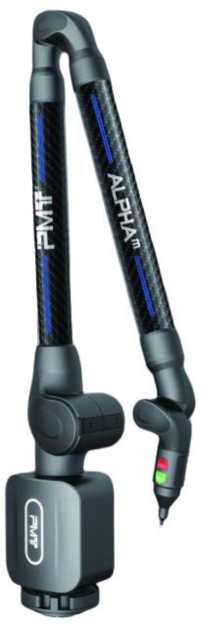

Рисунок 3 - Машины координатно-измерительные портативные PMT ALPHA серии M:
а) с 6 осями вращения, б) с 7 осями вращения
а)
б)

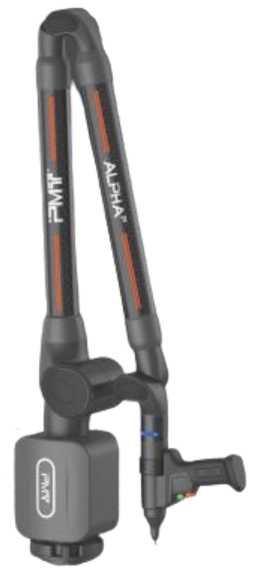

Рисунок 4 - Машины координатно-измерительные портативные PMT ALPHA серии P: а) с 6 осями вращения, б) с 7 осями вращения
Общий вид лазерных сканеров приведён на рисунке 5.
а)
б)

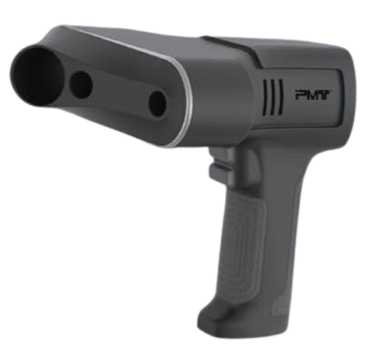

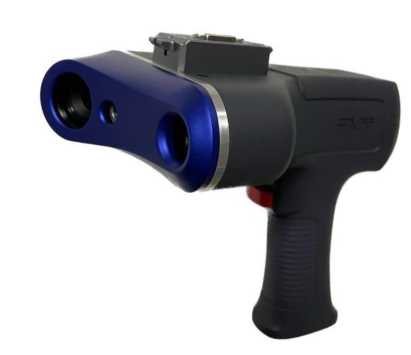

Рисунок 5 - Общий вид лазерных сканеров для КИМ с 7 осями вращения: а) лазерный сканер PMT ALPHA SD б) лазерный сканер PMT ALPHA HD
Маркировочная наклейка с заводским номером КИМ и место нанесения знака утверждения типа средства измерений приведены на рисунке 6.
Место нанесения
Место нанесения знака
маркировочной наклейки с заводским номером средства измерений
утверждения типа средства измерений
Po-f
0.034mrr.
Рисунок 6 - Места нанесения маркировочной наклейки с заводским номером и знака утверждения типа средства измерений
В процессе эксплуатации КИМ не предусматривает внешних механических и электронных регулировок. Пломбирование КИМ не производится.
Таблица 8 -
|
Наименование |
Обозначение |
Количество |
|
Машина координатно-измерительная портативная в комплекте (модификация в соответствии с заказом потребителя) |
PMT ALPHA |
1 шт. |
|
Транспортировочный кейс для КИМ |
- |
1 шт. |
|
Кейс для щупов |
- |
1 шт. |
|
Измерительный щуп 3 мм |
- |
1 шт. |
|
Измерительный щуп 6 мм |
- |
1 шт. |
|
Гаечный ключ 12 мм |
- |
1 шт. |
|
Компенсационное приспособление PMT ALPHA (по заказу) |
- |
1 шт. |
|
Кабель питания |
- |
1 шт. |
|
USB-кабель |
- |
1 шт. |
|
Литий-ионный аккумуляторный блок |
- |
2 шт. |
|
Пылезащитный чехол |
- |
1 шт. |
|
Сертификат заводской калибровки |
- |
1 экз. |
|
Рукоятка пистолетного типа 1) |
- |
1 шт. |
|
Лазерный сканер PMT ALPHA, модель в соответствии с заказом потребителя (по заказу) 1) |
1 шт. | |
|
Программное обеспечение |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации на русском языке |
- |
1 экз. |
|
|( - только для моделей с 7 осями вращения | ||
Таблица 2 - Метрологические характеристики КИМ серии E
|
Наименование характеристики |
Значение | ||||||
|
Модификация |
1,5 м |
2,0 м |
2,5 м |
3,0 м |
3,5 м |
4,0 м |
4,5 м |
|
Диапазон измерений, м |
от 0 |
от 0 |
от 0 |
от 0 |
от 0 |
от 0 |
от 0 |
|
до 1,5 |
до 2,0 |
до 2,5 |
до 3,0 |
до 3,5 |
до 4,0 |
до 4,5 | |
|
Повторяемость результата измерений координат точки (при измерениях контактным щупом), мм |
0,038 |
0,041 |
0,050 |
0,080 |
0,098 |
0,116 |
0,128 |
|
Пределы допускаемой абсолютной погрешности измерений геометрических параметров (при измерениях контактным щупом), мм |
±0,036 |
±0,040 |
±0,045 |
±0,065 |
±0,080 |
±0,100 |
±0,120 |
Таблица 3 - Метрологические характеристики КИМ серии M с шестью осями вращения
|
Наименование характеристики |
Значение | ||||||
|
Модификация |
1,5 м |
2,0 м |
2,5 м |
3,0 м |
3,5 м |
4,0 м |
4,5 м |
|
Диапазон измерений, м |
от 0 |
от 0 |
от 0 |
от 0 |
от 0 |
от 0 |
от 0 |
|
до 1,5 |
до 2,0 |
до 2,5 |
до 3,0 |
до 3,5 |
до 4,0 |
до 4,5 | |
|
Повторяемость результата измерений координат точки (при измерениях контактным щупом), мм |
0,026 |
0,032 |
0,038 |
0,052 |
0,066 |
0,083 |
0,108 |
|
Пределы допускаемой абсолютной погрешности измерений геометрических параметров (при измерениях контактным щупом), мм |
±0,025 |
±0,028 |
±0,030 |
±0,042 |
±0,056 |
±0,066 |
±0,089 |
Таблица 4 -
КИМ
M с семью осями
|
Наименование характеристики |
Значение | |||||
|
Модификация |
2,0 м |
2,5 м |
3,0 м |
3,5 м |
4,0 м |
4,5 м |
|
Диапазон измерений, м |
от 0 |
от 0 |
от 0 |
от 0 |
от 0 |
от 0 |
|
до 2,0 |
до 2,5 |
до 3,0 |
до 3,5 |
до 4,0 |
до 4,5 | |
|
Повторяемость результата измерений координат точки (при измерениях контактным щупом), мм |
0,040 |
0,048 |
0,078 |
0,092 |
0,102 |
0,132 |
|
Пределы допускаемой абсолютной погрешности измерений геометрических параметров (при измерениях контактным щупом), мм |
±0,030 |
±0,032 |
±0,053 |
±0,066 |
±0,082 |
±0,099 |
|
Повторяемость результата измерений координат точки (при измерениях лазерным сканером PMT ALPHA Hd), мм |
0,040 |
0,045 |
0,052 |
0,065 |
0,081 |
0,131 |
|
Повторяемость результата измерений координат точки (при измерениях лазерным сканером PMT ALPHA SD), мм |
0,050 |
0,055 |
0,062 |
0,076 |
0,090 |
0,139 |
Таблица 5 -
ристики КИМ
P с шестью осями
|
Наименование характеристики |
Значение | ||||||
|
Модификация |
1,5 м |
2,0 м |
2,5 м |
3,0 м |
3,5 м |
4,0 м |
4,5 м |
|
Диапазон измерений, м |
от 0 до 1,5 |
от 0 до 2,0 |
от 0 до 2,5 |
от 0 до 3,0 |
от 0 до 3,5 |
от 0 до 4,0 |
от 0 до 4,5 |
|
Повторяемость результата измерений координат точки (при измерениях контактным щупом), мм |
0,024 |
0,030 |
0,032 |
0,045 |
0,060 |
0,077 |
0,101 |
|
Пределы допускаемой абсолютной погрешности измерений геометрических параметров (при измерениях контактным щупом), мм |
±0,022 |
±0,024 |
±0,026 |
±0,038 |
±0,052 |
±0,063 |
±0,080 |
|
Таблица 6 - Метрологические характеристики ' |
КИМ серии P с семью осями вращения | ||||||
|
Наименование характеристики |
Значение | ||||||
|
Модификация |
2,0 м |
2,5 м |
3,0 м |
3,5 м |
4,0 м |
4,5 м | |
|
Диапазон измерений, м |
от 0 до 2,0 |
от 0 до 2,5 |
от 0 до 3,0 |
от 0 до 3,5 |
от 0 до 4,0 |
от 0 до 4,5 | |
|
Повторяемость результата измерений координат точки (при измерениях контактным щупом), мм |
0,038 |
0,042 |
0,072 |
0,088 |
0,098 |
0,122 | |
|
Пределы допускаемой абсолютной погрешности измерений геометрических параметров (при измерениях контактным щупом), мм |
±0,026 |
±0,028 |
±0,048 |
±0,061 |
±0,076 |
±0,095 | |
|
Повторяемость результата измерений координат точки (при измерениях лазерным сканером PMT ALPHA Hd), мм |
0,038 |
0,042 |
0,047 |
0,060 |
0,074 |
0,120 | |
|
Повторяемость результата измерений координат точки (при измерениях лазерным сканером PMT ALPHA SD), мм |
0,043 |
0,048 |
0,055 |
0,068 |
0,080 |
0,125 | |
Таблица 7 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||||||||||||
|
Количество осей вращения |
6 |
7 | |||||||||||
|
Модификация (все серии) |
1,5 м |
2,0 м |
2,5 м |
3,0 м |
3,5 м |
4,0 м |
4,5 м |
2,0 м |
2,5 м |
3,0 м |
3,5 м |
4,0 м |
4,5 м |
|
Габаритные размеры (длина сегмента L1), мм, не более |
305 |
430 |
555 |
680 |
805 |
930 |
1055 |
430 |
555 |
680 |
805 |
930 |
1055 |
|
Габаритные размеры (длина сегмента L2), мм, не более |
305 |
430 |
555 |
680 |
805 |
930 |
1055 |
430 |
555 |
680 |
805 |
930 |
1055 |
|
Масса, кг, не более |
9,0 |
9,3 |
9,6 |
9,9 |
10,2 |
10,5 |
10,8 |
9,7 |
10,0 |
10,3 |
10,6 |
10,9 |
11,2 |
|
Напряжение эл. питания, В Частота переменного тока, Гц |
от 100 до 240 от 50 до 60 | ||||||||||||
|
Условия эксплуатации:
|
от +18 до +22 90 | ||||||||||||
