Сведения о средстве измерений: 94510-25 Комплекты мер для ультразвуковой дефектоскопии

Номер по Госреестру СИ: 94510-25
94510-25 Комплекты мер для ультразвуковой дефектоскопии
(СОП-NK-4-М-0.00)

Назначение средства измерений:
Комплекты мер для ультразвуковой дефектоскопии COn-NK-4-М-О.ОО (далее - комплекты мер) предназначены для воспроизведения геометрических параметров искусственных дефектов, используемых для проведения поверки, настройки и калибровки установок ультразвукового контроля.

сертификация программного обеспечения

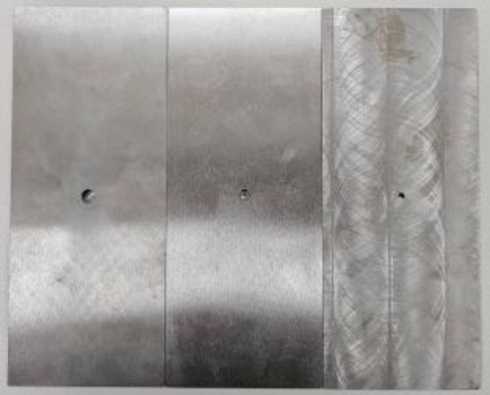

Внешний вид. Комплекты мер для ультразвуковой дефектоскопии, http://oei-analitika.ru рисунок № 1
Внешний вид.
Комплекты мер для ультразвуковой дефектоскопии
Рисунок № 1
Внешний вид. Комплекты мер для ультразвуковой дефектоскопии, http://oei-analitika.ru рисунок № 2
Внешний вид.
Комплекты мер для ультразвуковой дефектоскопии
Рисунок № 2

Общие сведения

Дата публикации - 04.02.2025
Срок свидетельства - 31.01.2030
Номер записи - 196298
ID в реестре СИ - 1423078
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Компания "Нординкрафт" (ООО "Компания"Нординкрафт")
Страна - РОССИЯ
Населенный пункт - Вологодская обл., г. Череповец
Уведомление о начале осуществления предпринимательской деятельности -

Нижний Новгород - город в России, административный центр городского округа, центр и район города Приволжского федерального округа. Расположен в центре Восточно-Европейской зоны наблюдения при слиянии Оки и Волги. Ока делит город на две части - берега на Дятловых горах и подходы к ее левой низменности. В период с 1932 по 1990 год город назывался Горький (в честь появления Максима Горького).

Нижний Новгород расположен в 400 км к востоку от Москвы, а транспортный коридор между двумя городами выделяется как конурбация Москва - Нижний Новгород.

Известен как крупный центр судостроения, авиации, автомобилестроения и информационных технологий. В период с 1959 по 1991 год город был закрыт для иностранцев, но в настоящее время является крупнейшим центром речного круизного туризма в России и местом проведения международных выставок различного профиля на базе Нижегородской ярмарки.

Муниципальное образование "город Нижний Новгород" является городским округом, городом областного значения. Площадь: 46 000 га. Население Нижнего Новгорода с подчиненными населенными пунктами (по состоянию на 1 января 2014 года): 1 272 719 человек.

Нижегородская область и ее областной центр - это территория с преобладанием русского населения, которое, согласно последней переписи, составило 95% всех жителей. Однако в Нижнем Новгороде проживает около 100 различных национальностей. В настоящее время в городе официально зарегистрировано 28 национально-культурных обществ. Официальным и общепринятым языком является русский.

На крупных и средних предприятиях города в реальном секторе экономики занято около 223 тысяч человек (38% от общего числа работающих в городе).

Доля города в основных показателях Нижегородской области по следующим направлениям: обрабатывающие производства составляет 28%, розничная торговля - 55,5%, платные услуги - 82,2%, общественное питание 54,8%. Наиболее развитыми отраслями промышленности являются машиностроение и металлообработка, пищевая, черная и цветная металлургия, медицинская, легкая и деревообрабатывающая, машиностроение и металлообработка.

Отчет "Анализ рынка поверки в Нижнем Новгороде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 729 дн.

Приказы РСТ, где упоминается данный тип СИ

№1789 от 2022.07.26 ПРИКАЗ_Об утверждении типов средств измерений (16)

№222 от 2025.01.31 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Комплекты мер для ультразвуковой дефектоскопии (СОП-NK-4-М-0.00)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Компания "Нординкрафт" (ООО "Компания"Нординкрафт")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
92815-24
02.08.2029
Установки для автоматизированного ультразвукового контроля железнодорожных колёс, NORDISCAN INTROTEST W-1100
Общество с ограниченной ответственностью "Компания "Нординкрафт" (ООО "Компания"Нординкрафт") (РОССИЯ Вологодская обл., г. Череповец)
ОТ
МП
1 год
24252-24
15.11.2029
Установки ультразвукового контроля сплошности листового проката автоматизированные, СЕВЕР-6-08
Общество с ограниченной ответственностью "Компания "Нординкрафт" (ООО "Компания"Нординкрафт") (РОССИЯ Вологодская обл., г. Череповец)
ОТ
МП
1 год
94510-25
31.01.2030
Комплекты мер для ультразвуковой дефектоскопии, СОП-NK-4-М-0.00
Общество с ограниченной ответственностью "Компания "Нординкрафт" (ООО "Компания"Нординкрафт") (РОССИЯ Вологодская обл., г. Череповец)
ОТ
МП
2 года

Отчет «MM_2. Сводные статические показатели реестра МВИ ФГИС «Аршин»» дает быстрый обзор ключевых метрик по всем карточкам методик измерений. Здесь собраны базовые данные: даты первой и последней публикации, общий объем записей, доля действующих методик, темп появления новых публикаций (за 30 дней, за год, YTD), а также усредненные показатели (например, средний темп в месяц).

Блоки «Организации» и «Качество данных» показывают, сколько уникальных разработчиков и аттестующих организаций представлено в базе, сколько разных номеров аккредитации встречается, и насколько полно заполнены ключевые поля карточек (контакты, диапазоны измерений, погрешность, наименование документа). Это помогает оценивать как охват реестра, так и качество его наполнения.

В разделе «Дубликаты и лидеры» видна доля строк в дубликатных реестровых номерах и самый распространенный вид измерений. Эти индикаторы полезны для наведения порядка в данных и мониторинга тематических «горячих зон». Все показатели рассчитываются непосредственно из таблицы foei_mi_flat и обновляются при каждом открытии страницы.

Стоимость 200 руб. или по подписке

Кто поверяет Комплекты мер для ультразвуковой дефектоскопии (СОП-NK-4-М-0.00)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИФТРИ"
(RA.RU.311478)
РСТ
  • Нет модификации
  • 1 1 0 0 1 1 0

    Стоимость поверки Комплекты мер для ультразвуковой дефектоскопии (СОП-NK-4-М-0.00)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации и паспорта методом печати.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в документе РЭ «Комплекты мер моделей для ультразвуковой дефектоскопии СОП-NK-4-М-0.00. Руководство по эксплуатации», раздел 4 «Использование по назначению».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерения

    Комплекты мер для ультразвуковой дефектоскопии COn-NK-4-M-0.00. Технические

    условия 26.51.66.120-1860.1-10553510-24 ТУ.

    Правообладатель

    Общество с ограниченной ответственной «Компания «Нординкрафт» (ООО «Компания«Нординкрафт»)

    ИНН 3528032408

    Адрес юридического лица: 162626, Вологодская обл., г. Череповец, ул. Годовикова, д. 12

    Изготовитель

    Общество с ограниченной ответственной «Компания «Нординкрафт» (ООО «Компания«Нординкрафт»)
    ИНН 3528032408
    12
    Адрес: 162626, Вологодская обл., г. Череповец, ул. Годовикова, д.

    Испытательный центр

    «Всероссийский радиотехнических
    Федеральное государственное унитарное предприятие научно-исследовательский институт физико-технических и измерений» (ФГУП «ВНИИФТРИ»)
    Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
    Адрес места осуществления деятельности: 141570, Московская   обл.,
    г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11

    Правообладатель

    Общество с ограниченной ответственной «Компания «Нординкрафт» (ООО «Компания«Нординкрафт»)
    ИНН 3528032408
    Адрес юридического лица: 162626, Вологодская обл., г. Череповец, ул. Годовикова, д. 12

    Принцип действия мер основан на воспроизведении заданных геометрических размеров искусственных дефектов в виде плоскодонных отражателей нанесенных на меру.

    Конструктивно комплекты мер состоят из трёх мер (COn-NK-4-М-б.ОО, COn-NK-4-M-5.00, COn-NK-4-М-З.ОО).

    На каждой мере нанесена маркировка: обозначение меры и заводской номер комплекта мер, состоящий из цифр. Маркировка наносится клеймением ударным способом.

    Нанесение знака поверки на комплекты мер не предусмотрено.

    Общий вид, место маркировки и место нанесения заводского номера комплектов мер представлены на рисунке 1.

    Пломбирование комплектов мер не предусмотрено.

    Внешний вид. Комплекты мер для ультразвуковой дефектоскопии (СОП-NK-4-М-0.00), http://oei-analitika.ru
    Внешний вид. Комплекты мер для ультразвуковой дефектоскопии (СОП-NK-4-М-0.00), http://oei-analitika.ru

    Рисунок 1 - Общий вид и места маркировки комплектов мер

    Место нанесения заводского номера меры

    1

    г

    Программное обеспечение отсутствует.


    Таблица 3 - Комплектность комплекта

    Наименование

    Обозначение

    Количество

    Комплект мер для ультразвуковой дефектоскопии

    СОП-NK-4-М-0.00

    1 комплект

    в составе:

    - мера СОП-NK-4-М-6.00

    -

    1 шт.

    - мера СОП-NK-4-М-5.00

    -

    1 шт.

    - мера СОП-NK-4-М-3.00

    -

    1 шт.

    Упаковка для транспортировки и хранения

    1 шт.

    Паспорт

    1 экз.

    Руководство по эксплуатации

    1 экз.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    СОП-NK-

    4-М-6.00

    СОП-NK-

    4-М-5.00

    СОП-NK-

    4-М-3.00

    Номинальное значение и допускаемое отклонение глубины залегания искусственного дефекта, мм

    1,0 ±0,1

    Пределы допускаемой абсолютной погрешности воспроизведения глубины залегания искусственного дефекта, мм

    ±0,1

    Номинальное значение и допускаемое отклонение диаметра искусственного дефекта, мм

    6,0 +0'1

    5,0 +0'1

    3,0 +0'1

    Пределы допускаемой абсолютной погрешности воспроизведения диаметра искусственного дефекта, мм

    ±0,1

    Таблица 2 - Основные технические

    Наименование характеристики

    Значение

    Отклонение от плоскостности поверхностей контроля, мм

    ±0,1

    Отклонение от параллельности поверхностей контроля, мм

    ±0,1

    Габаритные размеры мер, мм, не более:

    длинна;

    170

    ширина;

    70

    высота.

    4

    Масса комплекта мер, кг, не более

    1,5

    Условия эксплуатации:

    - температура окружающего воздуха, °С

    от +15 до +35

    - относительная влажность, %, не более

    80
