Номер по Госреестру СИ: 92815-24
92815-24 Установки для автоматизированного ультразвукового контроля железнодорожных колёс
(NORDISCAN INTROTEST W-1100)
Назначение средства измерений:
Установки для автоматизированного ультразвукового контроля железнодорожных колёс NORDISCAN INTROTEST W-II00 (далее по тексту - установки) предназначены для измерений отношения амплитуд сигналов, отраженных от дефектов типа нарушения сплошности и (или) нарушений структуры, глубины залегания обнаруженных дефектов и (или) толщины изделия при проведении приемочного ультразвукового контроля цельнокатаных железнодорожных колёс.
Внешний вид.
Установки для автоматизированного ультразвукового контроля железнодорожных колёс
Рисунок № 1
Общие сведения
Дата публикации - 02.08.2024
Срок свидетельства - 02.08.2029
Номер записи - 194637
ID в реестре СИ - 1417969
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Компания "Нординкрафт" (ООО "Компания"Нординкрафт")
Страна - РОССИЯ
Населенный пункт - Вологодская обл., г. Череповец
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1773 от 2024.08.02 ПРИКАЗ_Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Установки для автоматизированного ультразвукового контроля железнодорожных колёс (NORDISCAN INTROTEST W-1100)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Компания "Нординкрафт" (ООО "Компания"Нординкрафт")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92815-24 02.08.2029 |
Установки для автоматизированного ультразвукового контроля железнодорожных колёс, NORDISCAN INTROTEST W-1100 Общество с ограниченной ответственностью "Компания "Нординкрафт" (ООО "Компания"Нординкрафт") (РОССИЯ Вологодская обл., г. Череповец) |
ОТ МП |
1 год |
|
24252-24 15.11.2029 |
Установки ультразвукового контроля сплошности листового проката автоматизированные, СЕВЕР-6-08 Общество с ограниченной ответственностью "Компания "Нординкрафт" (ООО "Компания"Нординкрафт") (РОССИЯ Вологодская обл., г. Череповец) |
ОТ МП |
1 год |
|
94510-25 31.01.2030 |
Комплекты мер для ультразвуковой дефектоскопии, СОП-NK-4-М-0.00 Общество с ограниченной ответственностью "Компания "Нординкрафт" (ООО "Компания"Нординкрафт") (РОССИЯ Вологодская обл., г. Череповец) |
ОТ МП |
2 года |
Отчет "Анализ рынка поверки Северо-Кавказского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в центральной и восточной части Северного Кавказа.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Установки для автоматизированного ультразвукового контроля железнодорожных колёс (NORDISCAN INTROTEST W-1100)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Установки для автоматизированного ультразвукового контроля железнодорожных колёс (NORDISCAN INTROTEST W-1100)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Метрологически значимое программное обеспечение (далее - ПО) «NKWare» позволяет реализовать следующие режимы работы:
-
- подготовка к измерению;
-
- проведение измерений;
-
- статистическая обработка данных.
Таблица 1 -
данные ПО
Идентификационные данные (признаки)
Значение
Идентификационное наименование ПО
NKWare
Номер версии (идентификационный номер)
ПО
не ниже 1.2.3.0
Цифровой идентификатор ПО
-
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Установки для автоматизированного ультразвукового контроля железнодорожных колёс NORDISCAN INTROTEST W-1100. Руководство по эксплуатации» в разделе 2 «Использование по назначению».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийУстановки для автоматизированного ультразвукового контроля
железнодорожных колёс NORDISCAN INTROTEST W-II00. Технические условия. 26.51.66.120-1770-10553510-23 ТУ.
ПравообладательОбщество с ограниченной ответственностью «Компания «Нординкрафт» (ООО «Компания«Нординкрафт»)
ИНН 3528032408
Адрес юридического лица: 162626, Вологодская обл., г. Череповец, ул. Годовикова, д. 12
Испытательный центр
Федеральное государственное унитарное предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП ВНИИФТРИ, к. 11
Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП ВНИИФТРИ, к. 11
Принцип действия установки основан на возбуждении ультразвуковых колебаний в материале контролируемого объекта и приеме ультразвуковых колебаний, отраженных от дефектов и границ раздела сред.
Конструктивно установки состоят из иммерсионной ванны, гидравлического модуля, системы управления, системы ультразвукового контроля, соединительных кабелей, комплекта запасных инструментов и принадлежностей.
Установки используются совместно с ультразвуковыми преобразователями в виде антенных решеток производства ООО «Компания«Нординкрафт».
Установки имеют информационную табличку, на которой нанесено методом печати наименование средства измерений и его заводской номер (буквенно-цифровой), однозначно идентифицирующую каждый экземпляр средств измерений.
Общий вид и место нанесения заводского номера установок приведены на рисунке 1.
Пломбирование установок не предусмотрено.
Нанесение знака поверки на установки не предусмотрено.

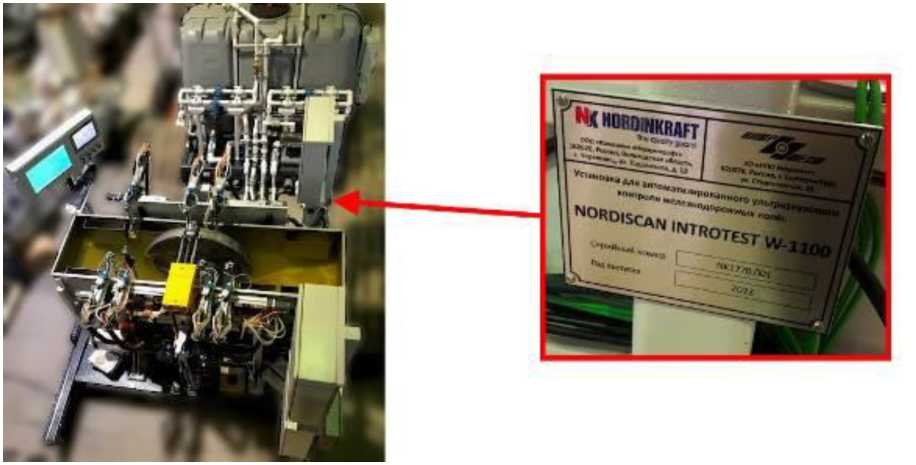

Рисунок 1 - Общий вид и место нанесения заводского номера установок
Таблица 4 - Комплектность установок
|
Наименование |
Обозначение |
Количество |
|
Установка для автоматизированного ультразвукового контроля железнодорожных колёс |
NORDISCAN INTROTEST W-1100 |
1 шт. |
|
Адаптер для поверки |
NKE.854.01 |
1 шт. |
|
Адаптер для поверки |
NKE.854.02 |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений отношений амплитуд сигналов на входе приемника установки, дБ |
от 0 до 40 |
|
Пределы допускаемой абсолютной погрешности измерений отношений амплитуд сигналов на входе приемника установки, дБ:
|
±2 ±3 |
|
Диапазон измерений глубины залегания дефекта и/или толщины по стали, мм |
от 5 до 187 |
|
Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта и/или толщины по стали, мм |
±2 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Количество преобразователей (каналов контроля), шт |
7 (88) |
|
Номинальное значение частоты заполнения зондирующих импульсов для каналов преобразователей D1, D2a, Ha, Hc, Wa, Wc, F, МГц |
5,0 |
|
Пределы допустимого отклонения частоты заполнения зондирующих импульсов от номинального значения для каналов преобразователей D1, D2a, Ha, Hc, Wa, Wc, F, МГц |
±0,5 |
|
Номинальное значение частоты заполнения зондирующих импульсов для каналов преобразователя Ha, МГц |
2,5 |
|
Пределы допустимого отклонения частоты заполнения зондирующих импульсов от номинального значения для каналов преобразователя Ha, МГц |
±0,25 |
|
Диапазон установки частоты следования зондирующих импульсов, Г ц |
от 100 до 1250 |
|
Минимальный диаметр контролируемых колёс (по кругу катания), мм |
760 |
|
Максимальный диаметр контролируемых колёс (по кругу катания), мм |
1098 |
|
Минимальный диаметр выявляемого искусственного дефекта в виде плоскодонного отражателя, мм: - при контроле обода колеса с поверхности катания и с внутренней боковой поверхности |
2 |
|
- при контроле гребня колеса |
3 |
|
- при контроле диска колеса с внутренней и внешней стороны |
3 |
|
- при контроле ступицы с внутренней и внешней стороны |
3 |
|
Габаритные размеры, мм, не более: -ширина |
4900 |
|
- глубина |
4300 |
|
- высота |
3100 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +35 |
|
- относительная влажность, %, не более |
80 |
