Сведения о средстве измерений: 94503-25 Дозиметры универсальные

Номер по Госреестру СИ: 94503-25
94503-25 Дозиметры универсальные
(UNIDOS Tango)

Назначение средства измерений:
Дозиметры универсальные UNIDOS Tango (далее - дозиметры) предназначены для измерений поглощенной дозы в воде и мощности поглощенной дозы в воде фотонного, электронного и протонного излучений.

сертификация программного обеспечения
Внешний вид. Дозиметры универсальные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Дозиметры универсальные
Рисунок № 1
Внешний вид. Дозиметры универсальные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Дозиметры универсальные
Рисунок № 2
Внешний вид. Дозиметры универсальные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Дозиметры универсальные
Рисунок № 3
Внешний вид. Дозиметры универсальные, http://oei-analitika.ru рисунок № 4
Внешний вид.
Дозиметры универсальные
Рисунок № 4
Внешний вид. Дозиметры универсальные, http://oei-analitika.ru рисунок № 5
Внешний вид.
Дозиметры универсальные
Рисунок № 5
Внешний вид. Дозиметры универсальные, http://oei-analitika.ru рисунок № 6
Внешний вид.
Дозиметры универсальные
Рисунок № 6
Внешний вид. Дозиметры универсальные, http://oei-analitika.ru рисунок № 7
Внешний вид.
Дозиметры универсальные
Рисунок № 7
Внешний вид. Дозиметры универсальные, http://oei-analitika.ru рисунок № 8
Внешний вид.
Дозиметры универсальные
Рисунок № 8
Внешний вид. Дозиметры универсальные, http://oei-analitika.ru рисунок № 9
Внешний вид.
Дозиметры универсальные
Рисунок № 9
Внешний вид. Дозиметры универсальные, http://oei-analitika.ru рисунок № 10
Внешний вид.
Дозиметры универсальные
Рисунок № 10

Общие сведения

Дата публикации - 04.02.2025
Срок свидетельства - 31.01.2030
Номер записи - 196291
ID в реестре СИ - 1423071
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - PTW-Freiburg Physikalisch-Technische Werkstätten Dr. Pychlau GmbH (PTW-Freiburg)
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Ярославль - город в России, административный центр Ярославской области. Население - 577 279 человек. Ярославль - третий по величине город в Центральном федеральном округе Российской Федерации. Город является транспортным узлом, от которого расходятся железнодорожные линии и автомобильные дороги в направлении Москвы, Вологды, Рыбинска, Костромы, Иванова и Кирова. В Ярославле также есть речной порт и аэропорт. Площадь города составляет 205 км².

В административном отношении Ярославль является центром не только области, но и Ярославского района, в который не входит. Он имеет статус города областного значения и образует городской округ город Ярославль с единственным населенным пунктом в его составе.

Ярославль является крупным промышленным центром. Машиностроение здесь представлено такими предприятиями, как моторный завод, электровозоремонтный завод, вагоноремонтный завод, электромашиностроительный завод, судостроительный завод и многие другие.

Значительное развитие получили нефтеперерабатывающая и химическая промышленность. В Ярославле в 1932 году был запущен первый в мире завод синтетического каучука. Сейчас в городе действуют нефтеперерабатывающий завод ОАО "Славнефть-Ярославнефтеоргсинтез", шинный завод, лакокрасочный завод "Русские краски", завод технического углерода, фармацевтический завод.

Также имеется ряд предприятий легкой (фабрика войлочной обуви, текстильная галантерея, швейная фабрика) и пищевой промышленности (завод молочных продуктов, пивоваренный завод компании "Балтика" - бывшего ОАО "Ярпиво" и др.), мебельные фабрики. В течение 2016 года прекратили свою деятельность старейшие предприятия города, расположенные в центре города - ликеро-водочный завод и табачная фабрика "Балканская звезда".

Отчет "Анализ рынка поверки в Ярославле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ярославль.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№222 от 2025.01.31 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Дозиметры универсальные (UNIDOS Tango)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений PTW-Freiburg Physikalisch-Technische Werkstätten Dr. Pychlau GmbH (PTW-Freiburg)

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
94484-25
29.01.2030
Дозиметры универсальные, UNIDOS Romeo
PTW-Freiburg Physikalisch-Technische Werkstätten Dr. Pychlau GmbH (PTW-Freiburg) (ГЕРМАНИЯ )
ОТ
МП
1 год
94503-25
31.01.2030
Дозиметры универсальные, UNIDOS Tango
PTW-Freiburg Physikalisch-Technische Werkstätten Dr. Pychlau GmbH (PTW-Freiburg) (ГЕРМАНИЯ )
ОТ
МП
1 год

Отчёт “Распределение средств измерений по краям, регионам, городам” состоит из трех круговых диаграмм, интерактивной карты и сводной таблицы. Круговые диаграммы являются интерактивными, имеют функции экспорта данных и масштабирования. Сводная таблица, представленная в конце отчёта имеет функции сортировки по любой из колонок, а также поиска по любому из полей. Кроме того, в отчете реализована функция экспорта сырых данные в формате CSV для самостоятельной обработки.

Представленные в отчёте круговые диаграммы отображают информацию о доли поверок, причитающихся на тот или иной административный субъект РФ (округ, регион, город): на первой диаграмме - это распределение поверок по федеральным округам, на второй - по регионам и областям, на третьей - по городам.

Интерактивная карта представляет собой карту России с нанесенными на её маркерами, обозначающими города. В качестве справочной информации по каждому городу отображаются данные о количестве поверок, приходящихся на выбранный город, долю рынка среди всех поверок страны и количество организаций, аккредитованных на поверку в выбранном городе.

Стоимость 200 руб. или по подписке

Кто поверяет Дозиметры универсальные (UNIDOS Tango)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Дозиметры универсальные (UNIDOS Tango)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение (далее - ПО) предназначено для управления дозиметром, выполнения измерений, отображения измеряемых величин, создания и хранения библиотеки детекторов и соответствующих им поправочных коэффициентов (градуировочных коэффициентов). ПО является неотъемлемой частью дозиметра.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

UNIDOS TANGO

Номер версии (идентификационный номер) ПО

не ниже 1.2.4

Цифровой идентификатор ПО

-


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики в левом верхнем углу и на корпус электрометра методом офсетной печати.


Сведения о методиках измерений


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»;

Дозиметры универсальные UNIDOS Tango. Стандарт предприятия.

Правообладатель

PTW-Freiburg Physikalisch-Technische Werkstatten Dr. Pychlau GmbH (PTW-Freiburg), Германия

Адрес: Lorracher Strasse 7, 79115 Freiburg, Germany

Изготовитель

PTW-Freiburg Physikalisch-Technische Werkstatten Dr. Pychlau GmbH (PTW-Freiburg), Германия
Адрес: Lorracher Strasse 7, 79115 Freiburg, Germany

Испытательный центр

Федеральное государственное унитарное предприятие научно-исследовательский институт физикотехнических и измерений» (ФГУП «ВНИИФТРИ»)
Адрес юридического лица: 141570, Московская рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
«Всероссийский радиотехнических
обл.,
г. Солнечногорск,
Адрес места осуществления деятельности: 141570, г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

Правообладатель

PTW-Freiburg Physikalisch-Technische Werkstatten Dr. Pychlau GmbH (PTW-Freiburg), Германия
Адрес: Lorracher Strasse 7, 79115 Freiburg, Germany

Принцип работы дозиметров основан на измерении тока (заряда), возникающего в ионизационной камере под действием ионизирующего излучения с последующим преобразованием в измеряемую физическую величину.

Конструктивно дозиметры состоят из электрометра UNIDOS Tango типа 10052 (далее - электрометр) и ионизационных камер (далее - ИК) типов 30013, 31010, 31021, 31024, 31022, 34001, 31025, 34045. Маркировка электрометра и ИК включает в себя двухзначный буквенный индекс, обозначающий тип соединения, и цифровой индекс, обозначающий тип электрометра и ИК (TM - соединение PTW-М; TN - соединение BNT; TW - соединение TNC). Для коммутации электрометра и ИК, при необходимости, используются удлинительные кабели и кабели-адаптеры.

Для отображения результатов измерений и управления устройством используется сенсорный экран.

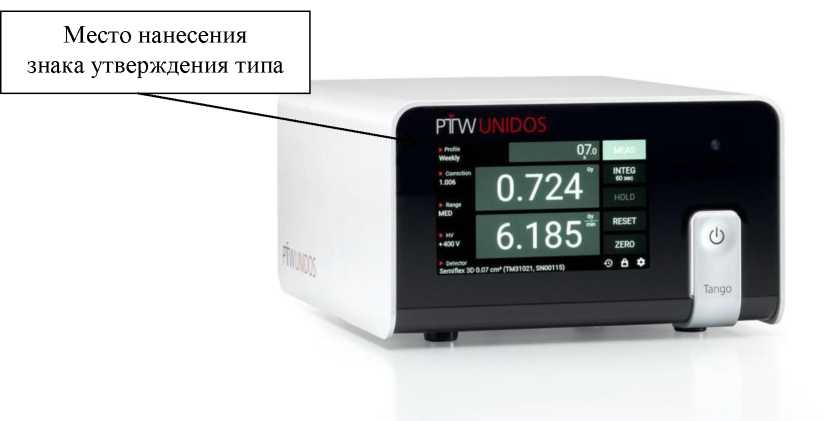

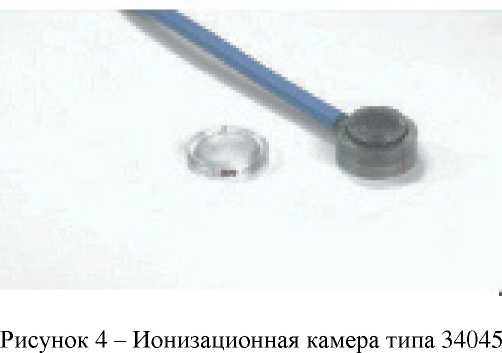

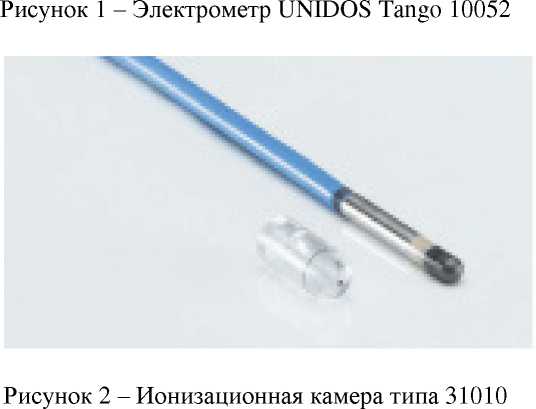

Общий вид электрометра, ИК и кабелей-адаптеров приведен на рисунках 1-10, место нанесения знака утверждения типа приведено на рисунке 1, места размещения заводских номеров электрометра и ИК приведены на рисунке 11.

Заводской номер в цифровом формате наносится на этикетку на боковой стенке разъема ионизационной камеры и на задней панели электрометра методом компьютерной графики.

Внешний вид. Дозиметры универсальные (UNIDOS Tango), http://oei-analitika.ru Внешний вид. Дозиметры универсальные (UNIDOS Tango), http://oei-analitika.ru Внешний вид. Дозиметры универсальные (UNIDOS Tango), http://oei-analitika.ru

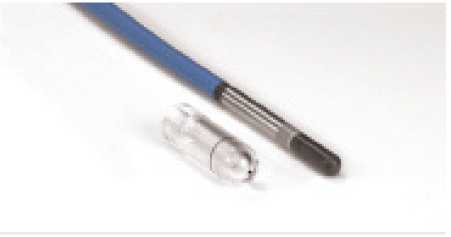

Рисунок 3 - Ионизационная камера типа 30013

Внешний вид. Дозиметры универсальные (UNIDOS Tango), http://oei-analitika.ru Внешний вид. Дозиметры универсальные (UNIDOS Tango), http://oei-analitika.ru

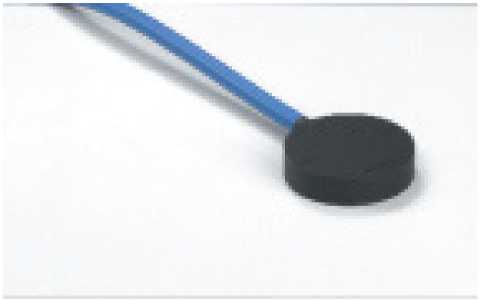

Рисунок 5 - Ионизационная камера типа 34001

Внешний вид. Дозиметры универсальные (UNIDOS Tango), http://oei-analitika.ru

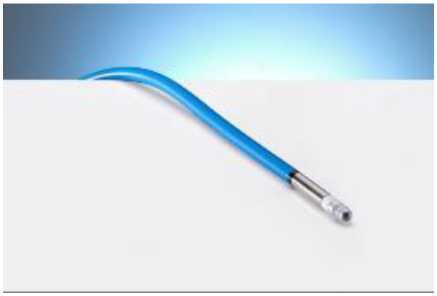

Рисунок 6 - Ионизационная камера типа 31021

Внешний вид. Дозиметры универсальные (UNIDOS Tango), http://oei-analitika.ru

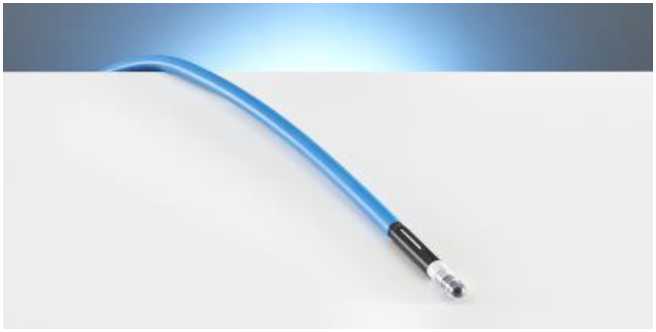

Рисунок 7 - Ионизационная камера типа 31024

Внешний вид. Дозиметры универсальные (UNIDOS Tango), http://oei-analitika.ru

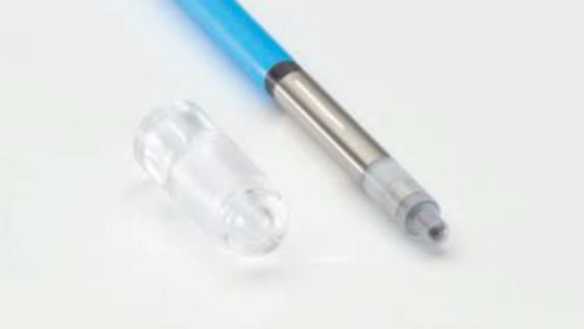

Рисунок 8 - Ионизационная камера типа 31022

Внешний вид. Дозиметры универсальные (UNIDOS Tango), http://oei-analitika.ru

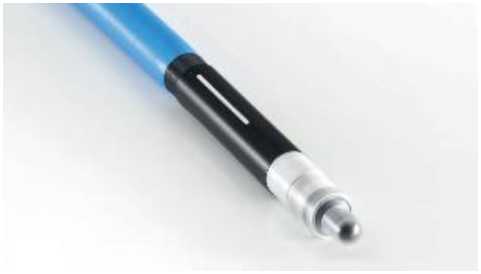

Рисунок 9 - Ионизационная камера типа 31025

PTW T26038.1.002-0,3

PTW T26032.1.002-0,3

PTW T26042.1.002-0,3

PTW T26029.1.002-0,3

BNT (female) PTW M (female)

TNC (female)

PTW M (male)

BNT (male)

TNC (male)

TNC (female)

TNC (male)

Внешний вид. Дозиметры универсальные (UNIDOS Tango), http://oei-analitika.ru

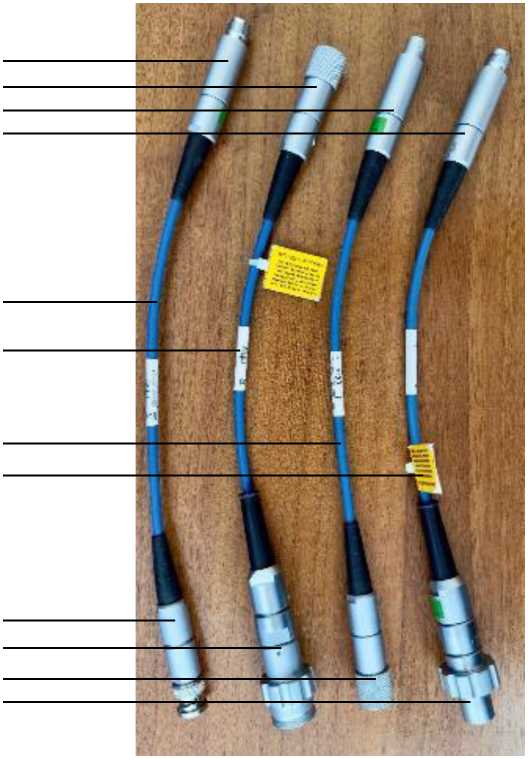

Рисунок 10 - Кабели-адаптеры для соединения электрометра и ИК

Маркировка типа соединения

Внешний вид. Дозиметры универсальные (UNIDOS Tango), http://oei-analitika.ru
Внешний вид. Дозиметры универсальные (UNIDOS Tango), http://oei-analitika.ru

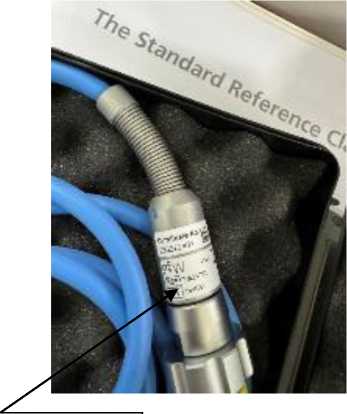

Места расположения заводского номера

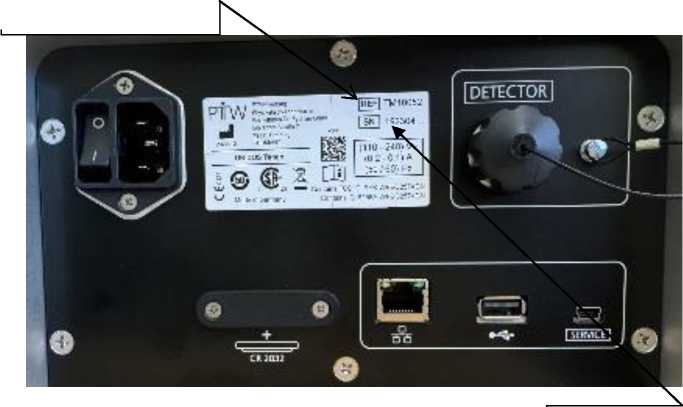

Рисунок 11 - Вид места расположения заводского номера на электрометре и ИК

Заводской номер, однозначно идентифицирующий каждый экземпляр дозиметра, присваивается по номеру электрометра UNIDOS Tango. Маркировка ионизационной камеры содержит следующие данные: тип ионизационной камеры, заводской номер, знак предприятия изготовителя. Маркировка электрометра содержит следующие данные: наименование оборудования, наименование и адрес предприятия изготовителя, дату изготовления, параметры питания.

в Руководстве

Заводские номера составных частей дозиметра указываются по эксплуатации.

Пломбирование составных частей дозиметра не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.



Таблица 2 -

Наименование характеристики

Значение

Диапазон измерений мощности поглощенной дозы (МПД) в воде фотонного, электронного и протонного излучений для ионизационных камер, Гр/мин:

30013

от 6,0.10-4 до 3,0.102

31010

от 3,6.10-3 до 3,5.103

34001

от 1,0.10-3 до 3,1.102

34045

от 1,0.10-3 до 3,1.102

Диапазон измерений поглощенной дозы (ПД) в воде фотонного, электронного и протонного излучений для ионизационных камер, Гр:

30013

от 1,0.10-4 до 1,0.106

31010

от 6,0.10-4 до 1,0.106

34001

от 2,0.10-4 до 1,0.106

34045

от 2,0.10-4 до 1,0.106

Диапазон измерений МПД в воде фотонного излучения для ионизационных камер, Гр/мин:

31022

от 3,0.10-2 до 2,7.103

31025

от 3,0.10-2 до 2,7.103

31021

от 6,0.10-3 до 4,0.102

31024

от 6,0.10-3 до 4,0.102

Продолжение таблицы 2

Наименование характеристики

Значение

Диапазон измерений ПД в воде фотонного излучения для ионизационных камер, Гр:

31022

от 5,0.10-3 до 1,0.106

31025

от 5,0.10-3 до 1,0.106

31021

от 6,0.10-3 до 1,0.106

31024

от 6,0.10-3 до 1,0.106

Пределы допускаемой основной относительной погрешности измерений МПД и ПД в воде фотонного излучения '*, %

±2,0

Пределы   допускаемой   относительной   погрешности

измерений МПД и ПД в воде электронного излучения2), %

±2,7

Пределы   допускаемой   относительной   погрешности

при измерении МПД и ПД в воде протонного излучения2), %

±3,8

  • 1) - для условий измерения: поле излучения радионуклида 60Co, в стандартном водном фантоме с геометрическими размерами 30 х 30 х 30 см, на глубине, соответствующей поверхностной плотности 5 г/см2;

  • 2) - с учетом применения kq; kq - поправка на качество радиационного пучка из документа «Technical reports series No. 398 (Rev. 1) INTERNATIONAL ATOMIC ENERGY AGENCY VIENNA, 2024», таблица 16 - для фотонного излучения, таблица 20 -для электронного излучения, таблица 37a,b - для протонного излучения; калибровочный коэффициент для конкретного варианта ионизационной камеры (Гр/Кл) определен в поле излучения радионуклида 60Co, на расстоянии источник излучения - ионизационная камера 100 см, в стандартном водном фантоме с геометрическими размерами 30 х 30 х 30 см, на глубине, соответствующей поверхностной плотности 5 г/см2.

Таблица 3 - Основные технические характеристики дозиметров

Наименование характеристики

Значение

Диапазон регистрируемых энергий фотонного излучения для ионизационных камер, МэВ:

30013

от 0,03 до 501)

31010

от 0,14 до 501)

31021, 31024

от 1,25 до 501)

31022,31025,34001

от 1,25 до 251)

34045

1,25

Диапазон регистрируемых энергий электронного излучения для ионизационных камер, МэВ:

30013,31010, 34001

от 10 до 45

34045

от 5 до 45

Диапазон регистрируемых энергий протонного излучения для ионизационных камер, МэВ:

30013, 31010, 34001, 34045

от 50 до 270

Пределы   дополнительной   допускаемой   относительной

погрешности измерений, обусловленной энергетической зависимостью чувствительности относительно энергии 1,25 МэВ (60Co):

- для ионизационных камер 31010 в диапазоне энергий фотонного излучения от 0,10 до 1,25 МэВ, %

±4,0

таблицы 3

Наименование характеристики

Значение

- для ионизационных камер 30013 в диапазоне энергий фотонного излучения от 0,03 до 1,25 МэВ, %

±5,0

Пределы допускаемой дополнительной относительной погрешности измерений, обусловленной энергетической зависимостью   чувствительности   относительно   энергии

1,25 МэВ (60Co) в диапазоне энергий фотонного излучения от 1,25 до 25 МэВ для типов ионизационных камер 31022, 31025, 34001, и от 1,25 до 50 МэВ для типов ионизационных камер 31010, 30013, 31021, 31024, %

±1,2 с учетом применения kq

Номинальный измерительный объем ионизационных камер, см3:

30013

0,6

31010

0,125

31021

0,07

31024

0,07

31022

0,016

31025

0,016

34001

0,35

34045

0,02

Параметры питания от сети переменного тока:

  • - напряжение, В

  • - частота, Гц

от 100 до 240

от 50 до 60

Потребляемая мощность, В-А, не более

5

Габаритные размеры электрометра UNIDOS Tango, мм, не более:

- длина

253

- ширина

201

- высота

122

Масса электрометра UNIDOS Tango, кг, не более

3

Время непрерывной работы, ч, не менее

8

Условия эксплуатации:

- температура окружающего воздуха, °С

от +15 до +35

- относительная влажность, %, не более

80

- атмосферное давление, кПа

от 84,0 до 106,7

1) - максимальное значение энергии тормозного излучения.


Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
