Номер по Госреестру СИ: 94502-25
94502-25 Комплексы программно-аппаратные анализа результатов цифрового радиографического контроля "Система искусственного анализа"
(Обозначение отсутствует)
Назначение средства измерений:
цифрового комплексы) и дефектов
Комплексы программно-аппаратные анализа результатов
радиографического контроля «Система искусственного анализа» (далее -предназначены для измерений линейных размеров изображений объектов на цифровом радиографическом изображении в ручном и автоматизированном режиме.
Внешний вид.
Комплексы программно-аппаратные анализа результатов цифрового радиографического контроля "Система искусственного анализа"
Рисунок № 1
Внешний вид.
Комплексы программно-аппаратные анализа результатов цифрового радиографического контроля "Система искусственного анализа"
Рисунок № 2
Внешний вид.
Комплексы программно-аппаратные анализа результатов цифрового радиографического контроля "Система искусственного анализа"
Рисунок № 3
Общие сведения
Дата публикации - 03.02.2025
Срок свидетельства - 31.01.2030
Номер записи - 196290
ID в реестре СИ - 1423070
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Центр Цифра" (ООО "Центр Цифра")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -
Красноярск - крупнейший промышленный и культурный центр Восточной Сибири, миллионный город на Енисее, а также столица зимнего студенческого спорта и тренировочная база олимпийских сборных России.
Одна из достопримечательностей этого славного города - часовня Параскевы Пятницы - когда-то была изображена на 10-рублевой бумажной купюре. Вообще, Красноярск славится своей древней архитектурой - церквями, музеями, памятниками, а также природными ландшафтами. Город по праву можно назвать одним из туристических центров Сибири. Мы расскажем вам главное об отдыхе в Красноярске: чем заняться, куда сходить и что посмотреть.
Красноярский край - субъект Российской Федерации, богатый природными ресурсами, благодаря которым здесь создан крупный металлургический комплекс: Красноярская ГЭС - Красноярский алюминиевый завод - Ачинский глиноземный комбинат - Красноярский металлургический завод. А группа компаний по добыче и обработке цветных металлов "Норильский никель" производит более 80% общероссийского объема никеля, 75% кобальта и более 90% платины.
Отчет "Анализ рынка поверки в Красноярске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Красноярск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№222 от 2025.01.31 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Комплексы программно-аппаратные анализа результатов цифрового радиографического контроля "Система искусственного анализа" (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Центр Цифра" (ООО "Центр Цифра")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92246-24 03.06.2029 |
Комплексы для оцифровки радиографических снимков, ЦИФРАСКАН Общество с ограниченной ответственностью "Центр Цифра" (ООО "Центр Цифра") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
94502-25 31.01.2030 |
Комплексы программно-аппаратные анализа результатов цифрового радиографического контроля "Система искусственного анализа", Обозначение отсутствует Общество с ограниченной ответственностью "Центр Цифра" (ООО "Центр Цифра") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
Кто поверяет Комплексы программно-аппаратные анализа результатов цифрового радиографического контроля "Система искусственного анализа" (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Комплексы программно-аппаратные анализа результатов цифрового радиографического контроля "Система искусственного анализа" (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
ПО «Дисофт», входящее в состав комплекса, выполняет функцию получения цифрового радиографического изображения.
ПО «Система искусственного анализа», входящее в состав комплекса, позволяет отображать на экране ПК полученное изображение объекта контроля, проводить линейные измерения размеров объектов контроля на полученном изображении, выполнять калибровку изображения для проведения измерений в автоматическую оценку пригодности дефектов в автоматическом режиме, архивирования файлов с данными классификации данных сканирования.
автоматическом и ручном режимах,
снимка к расшифровке, поиск и распознавание а также сканирования, автоматизированного анализа
служит для создания, сохранения и и
Конструкция средств измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Влияние программного обеспечения на метрологические характеристики комплексов учтено при нормировании метрологических характеристик.
Таблица 2 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
Система искусственного анализа |
Дисофт |
|
Номер версии (идентификационный номер) ПО, не ниже |
2.0 |
002.269 |
|
Цифровой идентификатор ПО |
- |
- |
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 14 «Поиск дефектов в автоматическом режиме» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийТУ 4276-011-18299092-2023 «Комплексы программно-аппаратные анализа результатов цифрового радиографического контроля «Система искусственного анализа». Технические условия»;
ГОСТ Р 8.654-2015 «ГСИ. Требования к программному обеспечению средств измерений»;
ГОСТ Р 8.883-2015 «ГСИ. Программное обеспечение средств измерений. Алгоритмы обработки, хранения, защиты и передачи измерительной информации. Методы испытаний»;
ГОСТ 7512-82 р.6, табл. 6 Контроль неразрушающий. Соединения сварные. Радиографический метод;
ГОСТ ISO 17636-2-2017 п. п. 3.9-3.11, табл. В.13, табл. В.14 Неразрушающий контроль сварных соединений. Радиографический контроль. Часть 2. Способы рентгено-и гаммаграфического контроля с применением цифровых детекторов;
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм» (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 15 августа 2022 г. № 2018).
ПравообладательАкционерное общество «Газстройпром» (АО «Газстройпром»)
ИНН 7842155505
Юридический адрес: 196006, г. Санкт-Петербург, ул. Ташкентская, д. 3, к. 3, лит. Б, эт./ком. 22/22
Телефон: +7 (812) 665-08-08
E-mail: info@gsprom.ru
Web-сайт: gsprom.ru
Испытательный центр
Общество с ограниченной ответственностью «А3 ИНЖИНИРИНГ» (ООО «А3-И»)Адрес: 117105, г. Москва, Нагорный пр-д, д. 7, стр. 1
Телефон (факс): +7 (800) 500-59-46; +7 (495) 120-07-46
E-mail: info@a3-eng.com
Web-сайт: a3-eng.com
Правообладатель
Акционерное общество «Газстройпром» (АО «Газстройпром»)ИНН 7842155505
Юридический адрес: 196006, г. Санкт-Петербург, ул. Ташкентская, д. 3, к. 3, лит. Б, эт./ком. 22/22
Телефон: +7 (812) 665-08-08
E-mail: info@gsprom.ru
Web-сайт: gsprom.ru
Изготовители Автономная Некоммерческая организация Высшего Образования «Университет
Иннополис» (АНО ВО «Университет Иннополис»)
ИНН 1655258235
Адрес: 420500, Республика Татарстан, г. Иннополис, ул. Университетская, д. 1
Телефон: +7 (843) 203-92-53
E-mail: university@innopolis.ru
Web-сайт: innopolis.university
Общество с ограниченной ответственностью «Центр Цифра» (ООО «Центр Цифра») ИНН 7705557227
Юридический адрес: 197022, г. Санкт-Петербург, наб. Аптекарская, д. 20, лит. А, оф. 703
Адрес осуществления деятельности: 190000, г. Санкт-Петербург, ул. Чугунная, д. 20, помещ. 51Н
Телефон: +7(812) 385-59-50
E-mail: info@digital-xray.ru
Web-сайт: www.digital-xray.ru
Принцип действия комплексов основан на радиографическом методе неразрушающего контроля.
Комплексы состоят из устройства получения цифрового радиографического изображения и персонального компьютера (далее - ПК) с предустановленным программным обеспечением (далее - ПО), использующим искусственный интеллект.
Комплексы выпускаются в двух исполнениях, отличающихся устройством получения цифрового радиографического изображения:
-
- исполнение 1, в качестве устройства получения цифрового радиографического изображения используется детектор рентгеновского излучения;
-
- исполнение 2, в качестве устройства получения цифрового радиографического изображения используется детектор рентгеновского излучения с направляющим поясом и с каретками детектора.
В исполнении 1 изображения объектов и дефектов для измерений поперечных линейных размеров получают с помощью детектора рентгеновского излучения и источника ионизирующего излучения (далее - ИИИ). Рентгеновское излучение, генерируемое ИИИ, попадает на детектор и формирует радиографическое изображение объекта или дефекта, напротив которого расположен детектор.
В исполнении 2 изображения объектов и дефектов (кольцевого сварного соединения труб диаметром от 100 до 1420 мм) для измерений поперечных линейных размеров получают с помощью детектора рентгеновского излучения и ИИИ. На трубу со сварным соединением устанавливается направляющий пояс с закрепленной на нем кареткой с детектором, которая перемещается вдоль сварного соединения по направляющему поясу. Рентгеновское излучение, генерируемое ИИИ, попадает на детектор и формирует радиографическое изображение участка сварного соединения, напротив которого расположен детектор. При контроле детектор перемещается вдоль всего сварного соединения для получения радиографического изображения по всей длине сварного соединения.
Комплексы исполнений 1 и 2 выпускаются в модификациях, отличающихся размером активной части детектора и размером пикселя, указанных в таблице 1.
Таблица 1 - Модификации комплексов исполнений 1 и 2
|
Модификация |
Размер активной части детектора, мм, не менее |
Размер пикселя, мм | |
|
Исполнение 1 |
Исполнение 2 | ||
|
1723 |
173 X 230 |
0,075 | |
|
2532 |
254х 317 |
0,124 | |
|
1230 |
127 X 317 |
0,124 | |
|
1230B |
127 X 317 |
0,099 | |
|
2329 |
230 X 288 |
0,075 | |
|
1025А |
98 X 240 |
0,099 | |
|
1043А |
98 X 430 |
0,099 | |
|
2531 |
250 X 300 |
0,099 | |
|
3543 |
- |
350 X 430 |
0,099 |
Комплекс получает цифровое радиографическое изображение с применением ПО «Дисофт». Далее комплекс проводит измерения линейных размеров объектов и дефектов, отображенных на цифровом радиографическом изображении, в автоматизированном режиме с использованием ПО «Система искусственного анализа» с применением искусственного интеллекта.
У модификаций 1025А и 1043А приемная часть детектора рентгеновского излучения выполнена в виде гибкой конструкции.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв русского алфавита, наносится на заднюю панель детектора комплексов исполнений 1 и 2 методом наклеивания этикетки.
Пломбирование комплексов от несанкционированного доступа не предусмотрено.
Фотографии общего вида комплексов представлены на рисунках 1 и 2. Место нанесения заводского номера представлено на рисунке 3.

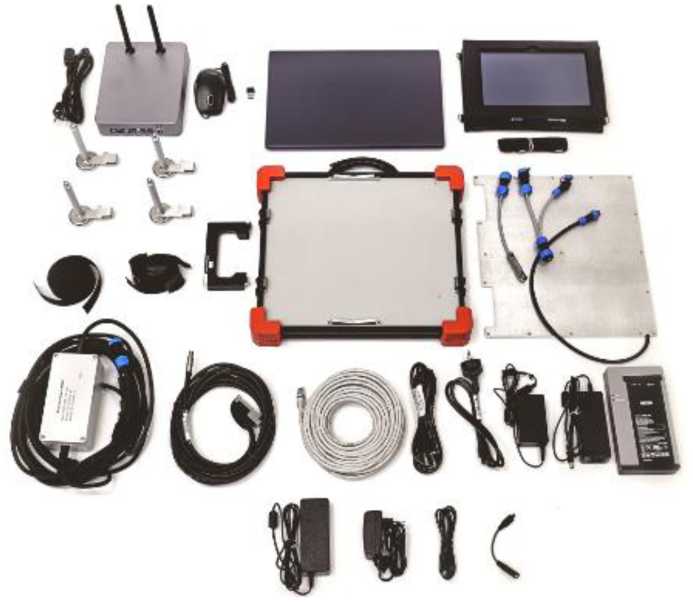

Рисунок 1 - Общий вид комплексов исполнения 1

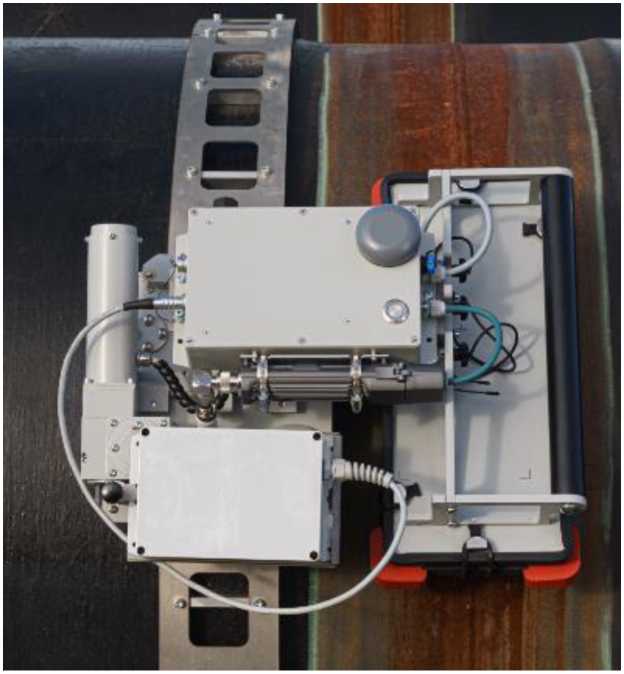

Рисунок 2 - Общий вид комплексов исполнения 2
Место нанесения
заводского номера

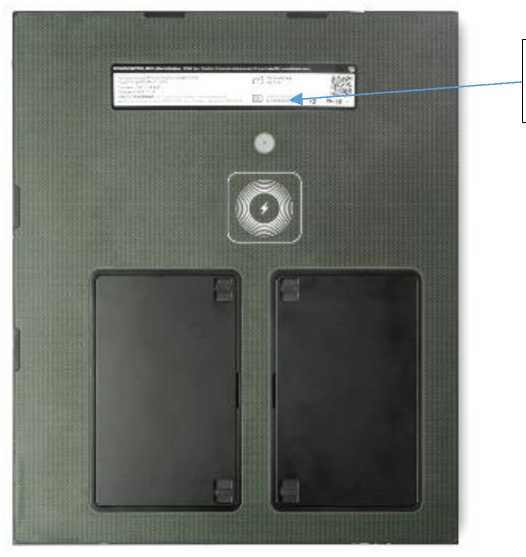

Рисунок 3 - Место нанесения заводского номера
Таблица 5 - комплекса исполнения 1
|
Наименование |
Обозначение |
Количество |
|
Комплекс программно-аппаратный анализа результатов цифрового радиографического контроля «Система искусственного анализа»:
|
1 шт. | |
|
Вспомогательные элементы:
|
1 комплект | |
|
Нагреватель с кабелем питания |
- |
1 шт. |
|
Транспортировочный кейс** |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
* Обозначение детектора зависит от модификации. ** Наличие в соответствии с заказом. | ||
Таблица 6 - Комплектность
комплекса исполнения 2
|
Наименование |
Обозначение |
Количество |
|
Комплекс программно-аппаратный анализа результатов цифрового радиографического контроля «Система искусственного анализа»:
|
1 шт. | |
|
Каретка детектора |
- |
1 шт. |
|
Направляющий пояс** |
- |
1 шт. |
|
Каретка источника ионизирующего излучения |
- |
1 шт. |
|
Кронштейн для крепления кареток детектора и ИИИ** * |
- |
1 шт. |
|
Зарядное устройство |
- |
1 шт. |
|
Сменные батареи питания |
- |
1 шт. |
|
Беспроводной пульт управления каретками |
- |
1 шт. |
|
Транспортировочный кейс*** |
- |
1 шт. |
таблицы 6
|
Наименование |
Обозначение |
Количество |
|
Чехол для детектора*** |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
* Обозначение детектора зависит от модификации. ** Тип и количество направляющих поясов определяются требованиями заказчика. | ||
|
*** По требованию заказчика. | ||
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений линейных размеров дефектов, мм для модификации 1723 |
от 0,15 до 220,00 |
|
для модификации 2532 |
от 0,25 до 305,00 |
|
для модификации 1230 |
от 0,25 до 290,00 |
|
для модификации 1230B |
от 0,20 до 290,00 |
|
для модификации 2329 |
от 0,15 до 280,00 |
|
для модификации 1025А |
от 0,20 до 230,00 |
|
для модификации 1043А |
от 0,20 до 410,00 |
|
для модификации 2531 |
от 0,20 до 290,00 |
|
для модификации 3543 |
от 0,20 до 420,00 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мм |
±(0,15+0,005^L*) |
|
Диапазон измерений линейных размеров дефектов в согнутом состоянии для модификаций 1025А и 1043А, мм |
от 0,2 до 30,0 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров дефектов в согнутом состоянии, мм |
±(0,2+0,005^L*) |
|
Вероятность обнаружения дефекта, %, не менее |
80 |
|
Повторяемость измерений (сходимость), %, не менее |
90 |
|
* L - измеренный размер дефекта, мм. |
Таблица 4 - Основные технические
|
Наименование характеристики |
Значение |
|
Диаметр детектора при его максимальном сгибе (для модификаций 1025А и 1043А), мм |
150 |
|
Размер пикселя, мм | |
|
для модификации 1723 |
0,075 |
|
для модификации 2532 |
0,124 |
|
для модификации 1230 |
0,124 |
|
для модификации 1230B |
0,099 |
|
для модификации 2329 |
0,075 |
|
для модификации 1025А |
0,099 |
|
для модификации 1043А |
0,099 |
|
для модификации 2531 |
0,099 |
|
для модификации 3543 |
0,099 |
|
Размер активной части детектора, мм, не менее | |
|
для модификации 1723 |
173X230 |
|
для модификации 2532 |
254X317 |
|
для модификации 1230 |
127X317 |
|
для модификации 1230B |
127X317 |
|
для модификации 2329 |
230X288 |
|
для модификации 1025А |
98X240 |
|
для модификации 1043А |
98X430 |
|
для модификации 2531 |
250X300 |
|
для модификации 3543 |
350x430 |
|
Габаритные размеры блока детектирования и электроники (для комплексов модификаций 1723, 2532, 1230, 1230B, 2329, 2531) (длина X ширина ^высота), мм, не более |
475x475x50 |
|
Габаритные размеры (для модификаций 1025А и 1043А), мм, не более - блок детектирования |
635x185x25 |
|
- электронный блок |
255x190x25 |
|
Масса электронного блока с батареями питания, кг, не более | |
|
для модификации 1723 |
2,4 |
|
для модификации 2532 |
3,4 |
|
для модификации 1230 |
4,0 |
|
для модификации 1230B |
4,0 |
|
для модификации 2329 |
3,4 |
|
для модификации 1025А |
1,5 |
|
для модификации 1043А |
1,7 |
|
для модификации 2531 |
2,5 |
|
для модификации 3543 |
4,2 |
|
Минимальный размер распознаваемого дефекта в автоматизированном режиме, мм |
0,5 |
|
Минимальное расстояние между дефектами, при котором дефекты распознаются как отдельно стоящие в автоматизированном режиме, мм |
0,5 |
|
Параметры электрического питания: - напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
от 50 до 60 |
|
Средний срок службы, лет, не менее |
10 |
|
Время автономной работы, ч, не менее |
8 |
таблицы 4
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от -40 до +50 |
|
- исполнение 2 |
от -40 до +40 |
|
- относительная влажность воздуха, без конденсата, %, не более |
80 |
