Номер по Госреестру СИ: 92246-24
92246-24 Комплексы для оцифровки радиографических снимков
(ЦИФРАСКАН)
Назначение средства измерений:
Комплексы для оцифровки радиографических снимков ЦИФРАСКАН (далее по тексту
- комплексы) предназначены для измерений линейных размеров изображений объектов и дефектов на радиографических снимках путем сканирования рентгеновской пленки.
Внешний вид.
Комплексы для оцифровки радиографических снимков
Рисунок № 1
Внешний вид.
Комплексы для оцифровки радиографических снимков
Рисунок № 2
Общие сведения
Дата публикации - 03.06.2024
Срок свидетельства - 03.06.2029
Номер записи - 194096
ID в реестре СИ - 1416712
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Центр Цифра" (ООО "Центр Цифра")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет оценить парк эталонов организации и частоту их использования с динамике по дням.
В случае использования одного и того же эталона несколькими организациями, выводится список таких организаций и количество поверок.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1344 от 2024.06.03 ПРИКАЗ_Об утверждении типов средств измерений (20)
Наличие аналогов СИ: Комплексы для оцифровки радиографических снимков (ЦИФРАСКАН)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Центр Цифра" (ООО "Центр Цифра")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92246-24 03.06.2029 |
Комплексы для оцифровки радиографических снимков, ЦИФРАСКАН Общество с ограниченной ответственностью "Центр Цифра" (ООО "Центр Цифра") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.
Кто поверяет Комплексы для оцифровки радиографических снимков (ЦИФРАСКАН)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АЗ-И" (RA.RU.312199) | 2 | 1 | 1 | 0 | 2 | 1 | 1 |
Стоимость поверки Комплексы для оцифровки радиографических снимков (ЦИФРАСКАН)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) Дисофт выполняет функции управления комплексом, сканирования плёнок, обработки результатов измерений, создания и сохранения файлов с данными сканирования и их архивирование.
Метрологически значимая часть не выделена, все ПО является метрологически значимым.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Дисофт |
|
Номер версии (идентификационный номер) ПО |
не ниже 002.269 |
|
Цифровой идентификатор ПО |
- |
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 6 «Сканирование» Руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийТУ 26.51.66-005-18299092-2023 «Комплекс для оцифровки радиографических снимков ЦИФРАСКАН. Технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм» (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 15 августа 2022 г. № 2018).
ПравообладательОбщество с ограниченной ответственностью «Центр Цифра» (ООО «Центр Цифра») ИНН 7705557227
Юридический адрес: 197022, г. Санкт-Петербург, наб. Аптекарская, д. 20, лит. А, оф. 703 Телефон: +7(812) 385-59-50
E-mail: info@digital-xray.ru
Web-сайт: www.digital-xray.ru
Изготовитель
Общество с ограниченной ответственностью «Центр Цифра» (ООО «Центр Цифра») ИНН 7705557227Юридический адрес: 197022, г. Санкт-Петербург, наб. Аптекарская, д. 20, лит. А, оф. 703 Адрес осуществления деятельности: 194044, г. Санкт-Петербург, ул. Чугунная, д. 20, лит. Б, помещ. 11Н
Телефон: +7(812) 385-59-50
E-mail: info@digital-xray.ru
Web-сайт: www.digital-xray.ru
Испытательный центр
Общество с ограниченной ответственностью «А3 ИНЖИНИРИНГ» (ООО «А3-И»)Адрес: 117105, г. Москва, Нагорный пр-д, д. 7, стр. 1
Телефон (факс): +7 (800) 500-59-46; +7 (495) 120-07-46 E-mail: info@a3-eng.com
Web-сайт: a3-eng.com
Правообладатель
Общество с ограниченной ответственностью «Центр Цифра» (ООО «Центр Цифра») ИНН 7705557227Юридический адрес: 197022, г. Санкт-Петербург, наб. Аптекарская, д. 20, лит. А, оф. 703 Телефон: +7(812) 385-59-50
E-mail: info@digital-xray.ru
Web-сайт: www.digital-xray.ru
Принцип действия комплексов основан на преобразовании изображения объекта контроля (дефекта), полученного на рентгеновской плёнке (далее по тексту - плёнке) методом неразрушающего контроля, в цифровое изображение для дальнейшей его обработки, анализа и архивирования.
Комплексы состоят из промышленного сканера рентгеновских пленок протяжного типа (далее по тексту - сканер) и персонального компьютера.
Пленка направляется по роликам сканера через блок протяжки пленки в блок сканирования, где луч лазера, прошедший сквозь пленку, пропускается через щель и попадает в детекторную камеру с фотоумножителем. Фотоумножитель преобразует интенсивность лазерного излучения в электрический сигнал. Далее электрический сигнал преобразуется логарифмическим усилителем к логарифмической шкале, чтобы соответствовать оптической плотности. Аналого-цифровой преобразователь преобразует полученный аналоговый сигнал в цифровой, и полученные данные пикселей в цифровом формате передаются сканером на компьютер через интерфейс USB.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на заднюю панель комплекса методом наклеивания этикетки.
Пломбирование комплексов от несанкционированного доступа не предусмотрено.
Фотография общего вида комплексов представлена на рисунке 1. Место нанесения заводского номера представлено на рисунке 2.

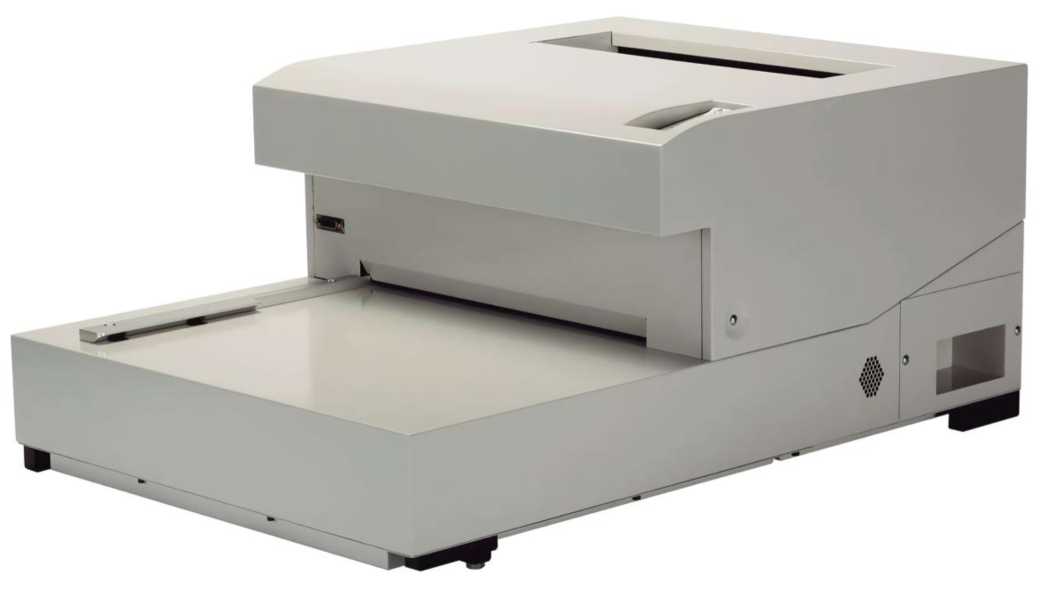

Рисунок 1 - Общий вид комплексов

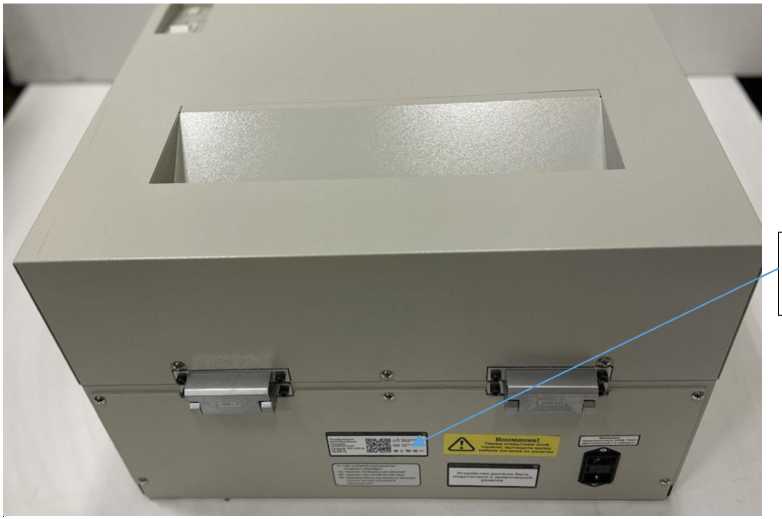

Место нанесения заводского номера
Рисунок 2 - Место нанесения заводского номера
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Комплекс для оцифровки радиографических снимков:
|
ЦИФРАСКАН |
1 шт. |
|
Пленка-трафарет для цифровой радиографии |
- |
1 шт. |
|
USB-кабель |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
Таблица 2 -
комплексов
|
Наименование характеристики |
Значение |
|
Диапазон измерений линейных размеров, мм |
от 0,5 до 500,0 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мм |
±(0,1+0,005^L*) |
|
* L - измеренный размер дефекта, мм. | |
Таблица 3 - Основные технические характеристики комплексов
|
Наименование характеристики |
Значение |
|
Размер области сканирования (по ширине), мм, не более |
365 |
|
Минимальная длина сканируемой рентгеновской пленки, мм |
200 |
|
Разрешение сканирования, мкм |
от 50 до 500 |
|
Оптическое разрешение, мкм |
50 |
|
Диапазон показаний оптической плотности, Б |
от 0 до 4,7 |
|
Время сканирования, с, не более - для размера пленки 355^432 мм, качественный режим, разрешение сканирования 50 мкм; |
120 |
|
- для размера пленки 355x432 мм, скоростной режим, разрешение сканирования 200 мкм |
7 |
|
Глубина цвета, бит |
12 |
|
Размер пленки (длина^ширина), см |
от 20,32 X 25,40 до 35,56 X 129,54 |
|
Масса, кг, не более |
56 |
|
Габаритные размеры, мм, не более | |
|
- длина |
764 |
|
- ширина |
526 |
|
- высота |
330 |
|
Электропитание: - напряжение, В; |
от 200 до 240 |
|
- частота, Гц |
50 ± 1 |
|
Потребляемая мощность, Вт, не более |
300 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +30 |
|
- относительная влажность воздуха, без конденсата, % |
от 30 до 75 |
