Сведения о средстве измерений: 94473-25 Приборы оптические координатно-измерительные бесконтактные

Номер по Госреестру СИ: 94473-25
94473-25 Приборы оптические координатно-измерительные бесконтактные
(ScanLine StaticScan)

Назначение средства измерений:
Приборы оптические координатно-измерительные бесконтактные ScanLine StaticScan (далее - приборы) предназначены для измерений геометрических размеров объектов с поверхностью сложной формы.

сертификация программного обеспечения
Внешний вид. Приборы оптические координатно-измерительные бесконтактные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Приборы оптические координатно-измерительные бесконтактные
Рисунок № 1
Внешний вид. Приборы оптические координатно-измерительные бесконтактные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Приборы оптические координатно-измерительные бесконтактные
Рисунок № 2

Общие сведения

Дата публикации - 31.01.2025
Срок свидетельства - 29.01.2030
Номер записи - 196278
ID в реестре СИ - 1423000
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью "СканЛайн" (ООО "СканЛайн")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -

Санкт-Петербург - город федерального значения, является вторым (неофициальным) хозяином России. Основан Петром 1 27 мая 1703 года. С началом Первой мировой войны - переименован в Петроград. В 1924 году - в Ленинград. 6 сентября 1991 года городу было возвращено историческое название.

Население составляет 5 131 942 человека. Единственный северный город в мире с таким количеством жителей. По численности населения в Европе Санкт-Петербург занимает 3-е место после Москвы и Лондона. Он расположен в устье Невы на побережье Финского залива, вытянувшись в юго-восточном направлении на 90 км. Площадь города составляет 1 439 км.

Это административный центр Северо-Западного федерального округа Российской Федерации, в который входят республики Коми и Карелия, Архангельская, Новгородская, Мурманская, Калининградская, Псковская, Ленинградская, Вологодская области и Ненецкий автономный округ.

Отчет "Анализ рынка поверки в Санкт-Петербурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Санкт-Петербург.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№185 от 2025.01.29 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Приборы оптические координатно-измерительные бесконтактные (ScanLine StaticScan)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "СканЛайн" (ООО "СканЛайн")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
94419-25
24.01.2030
Системы оптические координатно-измерительные, ScanLine TrackerScan Pro
Общество с ограниченной ответственностью "СканЛайн" (ООО "СканЛайн") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год
94473-25
29.01.2030
Приборы оптические координатно-измерительные бесконтактные, ScanLine StaticScan
Общество с ограниченной ответственностью "СканЛайн" (ООО "СканЛайн") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год

Ярославль - город в России, административный центр Ярославской области. Население - 577 279 человек. Ярославль - третий по величине город в Центральном федеральном округе Российской Федерации. Город является транспортным узлом, от которого расходятся железнодорожные линии и автомобильные дороги в направлении Москвы, Вологды, Рыбинска, Костромы, Иванова и Кирова. В Ярославле также есть речной порт и аэропорт. Площадь города составляет 205 км².

В административном отношении Ярославль является центром не только области, но и Ярославского района, в который не входит. Он имеет статус города областного значения и образует городской округ город Ярославль с единственным населенным пунктом в его составе.

Ярославль является крупным промышленным центром. Машиностроение здесь представлено такими предприятиями, как моторный завод, электровозоремонтный завод, вагоноремонтный завод, электромашиностроительный завод, судостроительный завод и многие другие.

Значительное развитие получили нефтеперерабатывающая и химическая промышленность. В Ярославле в 1932 году был запущен первый в мире завод синтетического каучука. Сейчас в городе действуют нефтеперерабатывающий завод ОАО "Славнефть-Ярославнефтеоргсинтез", шинный завод, лакокрасочный завод "Русские краски", завод технического углерода, фармацевтический завод.

Также имеется ряд предприятий легкой (фабрика войлочной обуви, текстильная галантерея, швейная фабрика) и пищевой промышленности (завод молочных продуктов, пивоваренный завод компании "Балтика" - бывшего ОАО "Ярпиво" и др.), мебельные фабрики. В течение 2016 года прекратили свою деятельность старейшие предприятия города, расположенные в центре города - ликеро-водочный завод и табачная фабрика "Балканская звезда".

Отчет "Анализ рынка поверки в Ярославле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ярославль.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Приборы оптические координатно-измерительные бесконтактные (ScanLine StaticScan)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Приборы оптические координатно-измерительные бесконтактные (ScanLine StaticScan)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Средства измерений работают под управлением метрологически значимого программного обеспечения OptimScan / StaticScan (далее - ПО), установленного на персональный компьютер, предназначенного для обеспечения взаимодействия узлов приборов, выполнения съёмки, сохранения и экспорта измеренных величин, а также обработки результатов измерений.

ПО EXModel, EXModel Pro, Shining 3D Inspect, устанавливаемое на персональный компьютер, предназначено для работы с облаком точек, полученном при сканировании и создании цифровой модели, проведении проектных и расчётных работ на её основе, данное ПО не является метрологически значимыми.

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 -

обеспечения

данные

Идентификационное данные (признаки)

Значение

Идентификационное наименование

ПО

OptimScan

StaticScan

EXModel

EXModel

Pro

Shining 3D Inspect

Номер версии (идентификационный номер ПО)

не ниже

1.1.2

не ниже

1.1.2

не ниже

6.0.54

не ниже

6.0.54

не ниже

1.0.0.0

Цифровой идентификатор ПО

-


Знак утверждения типа

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.


Сведения о методиках измерений

Сведения о методиках (методах) измерений
приведены в разделе координатно-измерительные по эксплуатации».

«Сканирование» бесконтактные

документа «Приборы оптические

ScanLine    StaticScan.    Руководство

Таблица 5 - Комплектность

в

Наименование

Обозначение

Количество

Прибор оптический координатно-измерительный бесконтактный

ScanLine StaticScan

1 шт.

Комплект объективов

-

1 шт.

Штатив

-

1 шт.

Поворотный стол

-

По заказу

Адаптер питания от сети переменного тока

-

1 шт.

Комплект соединительных кабелей

-

1 шт.

Комплект калибровочных пластин с подставкой

-

1 шт.

USB-флеш карта с ПО

-

1 шт.

Руководство по эксплуатации на русском языке

-

1 экз.

Кейс для транспортировки

-

1 шт.

Маркеры

-

По заказу


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

средств измерений длины в диапазоне 0,2 до 50 мкм, утвержденная приказом

Государственная поверочная схема для

от 1^10-9 до 100 м и длин волн в диапазоне от

Росстандарта от 29 декабря 2018 г. № 2840;

ТУ 26.20.16-001-63047528-2024 Приборы

оптические координатно-измерительные бесконтактные ScanLine StaticScan. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «СканЛайн» (ООО «СканЛайн») ИНН 7802955022

САНКТ-ПЕТЕРБУРГ,

САМПСОНИЕВСКОЕ,

Адрес юридического лица:     194100, Г.

ВН.ТЕР.Г. МУНИЦИПАЛЬНЫЙ ОКРУГ

УЛ. КАНТЕМИРОВСКАЯ, Д. 39, ЛИТ. А, ПОМЕЩ. 37-Н, ОФ. 224А

Изготовитель

Общество с ограниченной ответственностью «СканЛайн» (ООО «СканЛайн»)
ИНН 7802955022
Адрес: 194100, Г. САНКТ-ПЕТЕРБУРГ, ВН.ТЕР.Г. МУНИЦИПАЛЬНЫЙ ОКРУГ САМПСОНИЕВСКОЕ, УЛ. КАНТЕМИРОВСКАЯ, Д. 39, ЛИТ. А, ПОМЕЩ. 37-Н, ОФ. 224А

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
Адрес: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I
Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru

Правообладатель

Общество с ограниченной ответственностью «СканЛайн» (ООО «СканЛайн») ИНН 7802955022
САНКТ-ПЕТЕРБУРГ,
САМПСОНИЕВСКОЕ,
Адрес юридического лица:     194100, Г.
ВН.ТЕР.Г. МУНИЦИПАЛЬНЫЙ ОКРУГ
УЛ. КАНТЕМИРОВСКАЯ, Д. 39, ЛИТ. А, ПОМЕЩ. 37-Н, ОФ. 224А

Принцип действия приборов основан на технологии структурированного света. Контрастное изображение световой сетки, проецируемое на измеряемый объект, деформируется на нём в зависимости от геометрии объекта. Сетка проецируется на объект с помощью проектора на основе светодиода. Две цифровые камеры, расположенные под углом к источнику света, осуществляют съёмку поверхности объекта вместе с деформированной сеткой. По полученным снимкам, методом триангуляции, вычисляется расстояние до каждой точки в поле зрения. Вычисления производятся для каждого пикселя кадра на основе пересечения лучей проектор - камера. Получение полной объемной модели объекта достигается путем объединения в одну модель облаков точек, полученных при съемке (сканировании) объекта в различных положениях. Для получения снимков объекта с разных сторон и под разным углом может быть использован поворотный столик, изменяющий положение сканируемого объекта в пространстве в автоматическом режиме. Совмещение облаков точек осуществляется выделением характерных элементов геометрии объекта или посредством дополнительных позиционных меток, наклеиваемых на измеряемые объекты. Между любыми из определённых точек можно провести линейные измерения.

Конструктивно приборы состоят из трёхмерного сканера, установленного на штативе, поворотного столика и компьютера с установленным программным обеспечением. Сканер состоит из проектора и двух цифровых камер.

Приборы выпускаются в двух модификациях: ScanLine StaticScan 5M Plus и ScanLine StaticScan 13M, различающиеся между собой некоторыми техническими характеристиками и погрешностью измерений. Все модификации оснащаются тремя наборами объективов для камер, 100, 200 и 400 мм, соответствующих диапазонам измерений.

Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на маркировочную наклейку, расположенную на задней поверхности корпуса.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование приборов не производится. В процессе эксплуатации, приборы не предусматривают внешних механических регулировок.

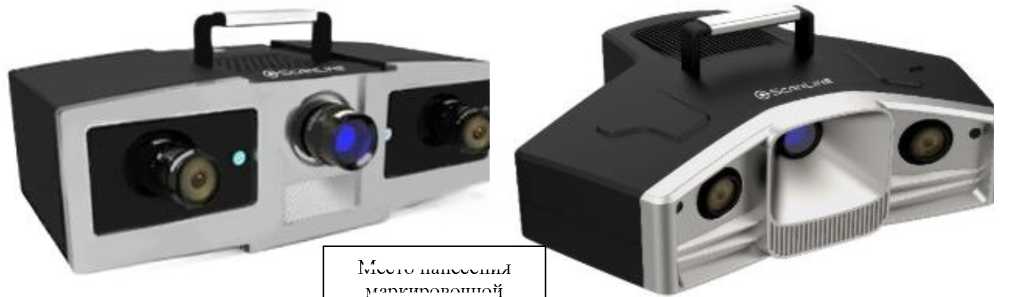

Общий вид приборов приведён на рисунке 1.

Внешний вид. Приборы оптические координатно-измерительные бесконтактные (ScanLine StaticScan), http://oei-analitika.ru

Место нанесения

маркировочной наклейки с заводским номером средства измерений

C^ScanLine

СДЕЛАНО В РОССИИ ;

Питающее напряжение, частота сети и мощность сети: 24V === 3.75А

Год изготовления: 2024

Тип; Прибор оптический координатно-измерительный бесконтактный

Scanline StaticScan 5М Plus

ООО «СканЛайн>

Адрес*. 194Т00, г. Санкт-Петербург, вн.тер.г, муниципальный округ Сампсониееское, уп. Кантемировская, д. 39, литера А, помещ 37-Н офис 224А                                   '

С€ Fg X [fll Elssaia

Заводской номер: № 0SPE0D-5N BDF15F07

Внешний вид. Приборы оптические координатно-измерительные бесконтактные (ScanLine StaticScan), http://oei-analitika.ru

в)

а)

б)

Рисунок 1 - Общий вид приборов оптических координатно-измерительных бесконтактных

ScanLine StaticScan модификаций: а) ScanLine StaticScan 5M Plus; б) ScanLine StaticScan 13M; в) место нанесения маркировочной наклейки



Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Модификация

ScanLine StaticScan

5M Plus

13M

Диапазон измерений геометрических размеров объектов, мм, при использовании объективов:

- 100 мм

от 0 до 100

- 200 мм

от 0 до 200

- 400 мм

от 0 до 400

Пределы допускаемой абсолютной погрешности измерений геометрических размеров объектов, мм, при использовании объективов:

- 100 мм

0,005

0,004

- 200 мм

0,010

0,008

- 400 мм

0,015

0,012

Таблица 3 - Технические характеристики

Наименование характеристики

Значение

Модификация

ScanLine StaticScan

5M Plus

13M

Область сканирования, мм, при использовании объективов: - 100 мм

100x75x40

- 200 мм

200x150x100

- 400 мм

400x300x160

Габаритные размеры (Длина^Ширина^Высота), мм, не более

435x300x200

Масса, кг, не более

6,8

8,9

Напряжение питания от источника постоянного тока, В

2-

Условия эксплуатации:

- температура окружающей среды, °С

от 0 до +40

Таблица 4 - Показатели надёжности

Наименование характеристики

Значение

Средняя наработка на отказ, ч, не менее

10000

Средний полный срок службы, лет, не менее

5
