Номер по Госреестру СИ: 94497-25
94497-25 Серверы времени
(Метроном-РТР-1U-V2)
Назначение средства измерений:
Серверы времени Метроном-РТР-1U-V2 (далее - серверы) предназначены для формирования высокостабильных по частоте электрических сигналов, корректируемых по сигналам глобальных навигационных систем ГЛОНАСС/GPS; формирования сигналов собственной шкалы времени (ШВ), синхронизированной с национальной ШВ Российской Федерации UTC(SU) для оборудования сетей связи общего пользования и технологических сетей связи.
Внешний вид.
Серверы времени
Рисунок № 1
Внешний вид.
Серверы времени
Рисунок № 2
Внешний вид.
Серверы времени
Рисунок № 3
Внешний вид.
Серверы времени
Рисунок № 4
Общие сведения
Дата публикации - 29.01.2025
Срок свидетельства - 29.01.2030
Номер записи - 196269
ID в реестре СИ - 1422964
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Метроном-РТР-1U-V2,
Производитель
Изготовитель - Общество с ограниченной ответственностью "НТЦ Метротек"
Страна - РОССИЯ
Населенный пункт - г. Москва; Общество с ограниченной ответственностью "Машины времени", г. Москва; Общество с ограниченной ответственностью "КБ Метротек", г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет посмотреть статистику по прослеживаемости поверок СИ к первичным государственным эталонам.
По сути, можно проанализировать несколько зависимостей: количество типов СИ и поверок, прослеживаемых к конкретному эталону.
Что позволит сделать выводы о востребованности эталона и дать ей количественную оценку.
Статистика представлена в виде графиков и таблиц.
Бесплатный
Статистика
Кол-во поверок - 21
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№186 от 2025.01.29 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Серверы времени (Метроном-РТР-1U-V2)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "НТЦ Метротек"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
94497-25 29.01.2030 |
Серверы времени, Метроном-РТР-1U-V2 Общество с ограниченной ответственностью "НТЦ Метротек" (РОССИЯ г. Москва; Общество с ограниченной ответственностью "Машины времени", г. Москва; Общество с ограниченной ответственностью "КБ Метротек", г. Москва) |
ОТ МП |
4 года |
Отчет позволяет по выбранным из списка номерам типов СИ получить перечень протоколов поверки, загруженных в АРШИН.
В итоговой таблице отображаются: организация поверитель, номер поверки с ссылкой на АРШИН, наименование и номер типа СИ с ссылкой на АРШИН, год поверки и ссылка на протокол поверки.
Внимание! В АРШИН в обязательном порядке публикуются не все протоколы. Как правило присутствуют протоколы на эталоны и протоколы на СИ, поверенные не во всем диапазоне. Учет протоколов в ОЕИ Аналитика стартовал с декабря 2023 года.
Кто поверяет Серверы времени (Метроном-РТР-1U-V2)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 21 | 21 | 20 | 1 | 0 | 11 | 11 | 0 |
Стоимость поверки Серверы времени (Метроном-РТР-1U-V2)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) встроенное, с управляющими функциями.
Конструкция серверов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Запись ПО осуществляется в процессе производства. Доступ к внутренним частям серверов, включая процессор, защищен конструкцией серверов и пломбой. Модификация ПО возможна только на предприятии изготовителе.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО серверов приведены в таблице 1.
Таблица 1 -
данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Сервер Метроном |
|
Номер версии (идентификационный номер) ПО |
Не ниже sw 6.ХХ |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
|
Алгоритм вычисления идентификатора ПО |
- |
|
Примечание -ХХ - номер версии метрологически незначимой части встроенного ПО, «ХХ» может принимать целые значения в диапазоне от 0 до 99. | |
Знак утверждения типа
Знак утверждения типананосится на верхнюю панель сервера в виде наклеиваемой этикетки и/или на руководство по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 «Краткая инструкция по работе с сервером» руководства по эксплуатации КБМТ.468150.20 РЭ «Серверы времени Метроном-РТР-1и-¥2. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Технические условия КБМТ.468150.20 ТУ. Сервер времени Метроном-РТР-1и-¥2.
ПравообладательОбщество с ораниченной ответственностью «КБ Метротек» (ООО «КБ Метротек») ИНН 7715906406
Юридический адрес: 127018, г. Москва, вн.тер. г. муниципальный округ Бутырский, ул. Складочная, д. 3 стр. 7, оф. 24/7
Тел: +7 (499) 760-54-70
E-mail: info@kbmetrotek.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Общество с ораниченной ответственностью «КБ Метротек» (ООО «КБ Метротек») ИНН 7715906406Юридический адрес: 127018, г. Москва, вн.тер. г. муниципальный округ Бутырский, ул. Складочная, д. 3 стр. 7, оф. 24/7
Тел: +7 (499) 760-54-70
E-mail: info@kbmetrotek.ru
Изготовители Общество с ораниченной
(ООО «НТЦ Метротек»)
ИНН 9715250083
Юридический адрес: 127322, г. Москва, ул. Яблочкова, д. 21, к. 3 Тел: +7 (495) 616-10-01
E-mail: info@metrotek.ru
ответственностью
«НТЦ
Метротек»
Общество с ораниченной ответственностью «Машины (ООО «Машины времени»)
времени»
ИНН 9715450340
Юридический адрес: 127018, г. Москва, ул. Складочная, д. 3, стр. 7 Тел: +7 (495) 616-10-01
E-mail: info@metrotek.ru
Общество с ораниченной ответственностью «КБ Метротек» (ООО «КБ Метротек») ИНН 7715906406
Юридический адрес: 127018, г. Москва, вн.тер. г. муниципальный округ Бутырский, ул. Складочная, д. 3 стр. 7, оф. 24/7
Тел: +7 (499) 760-54-70
E-mail: info@kbmetrotek.ru
Принцип действия серверов основан на сравнении сигнала от внешнего источника синхронизации с частотой внутреннего опорного генератора (далее ОГ), подстройке частоты ОГ и формировании шкалы времени по информации от внешнего источника и последующим её хранением.
Серверы обеспечивают приём сигналов эталонной шкалы времени от глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС и GPS и выдачу сигналов частоты и времени в форматах: 1PPS, NMEA, 1PPM, 2,048/10МГц, 2,048 МГц, IRIG-B DC и IRIG-B-AM, а также по сетевым протоколам IEEE 1588-2008 (PTP ver 2), NTP или SNTP.
Серверы выпускаются в двух модификациях: ОСХО (с термостатированным ОГ) и Rb (с рубидиевым ОГ). Наименование модификации указанно на корпусе.
Конструктивно серверы выполнены в виде блока в металлическом корпусе с креплением в 19-дюймовой телекоммуникационной стойке. Корпус выпускается в двух цветах: черном и сером.
Снаружи корпуса расположены разъемы для подключения внешних цепей, светодиодные индикаторы режима работы, дисплей, клавиши управления. Обозначения разъемов на передней панели имеют два формата записи.
Корпус имеет окно с возможностью пломбировки, за которым находится перемычка аппаратной блокировки терминала RS-232 и USB и устройство хранения - SD-карта.
Серверы не имеют узлов регулировки, способных повлиять на измерительную информацию.
Нанесение знака поверки на серверы не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится в виде цифрового обозначения на наклейке на переднюю панель сервера времени Метроном-РТР- 1U-V2.
Внешний вид сервера с указанием мест пломбирования и нанесения знака утверждения типа и заводского номера приведен на рисунках 1-4.

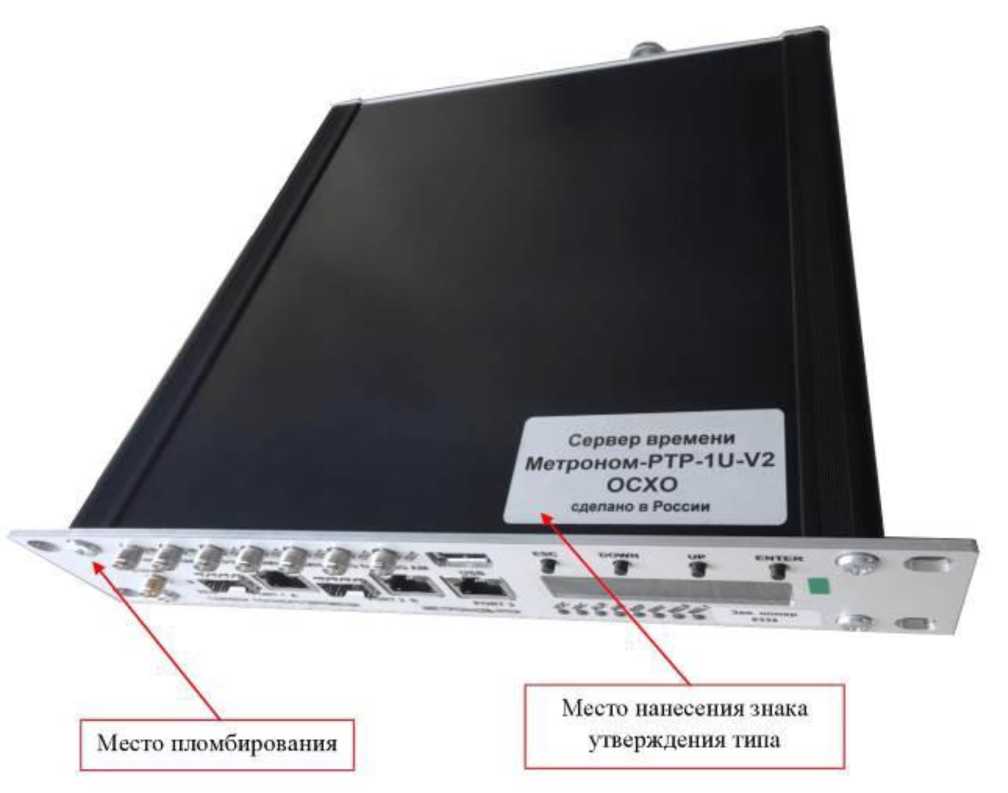

Рисунок 1 - Внешний вид сервера времени Метроном-РТР-1и-У2 в черном корпусе
Место нанесения знака
утверждения пша

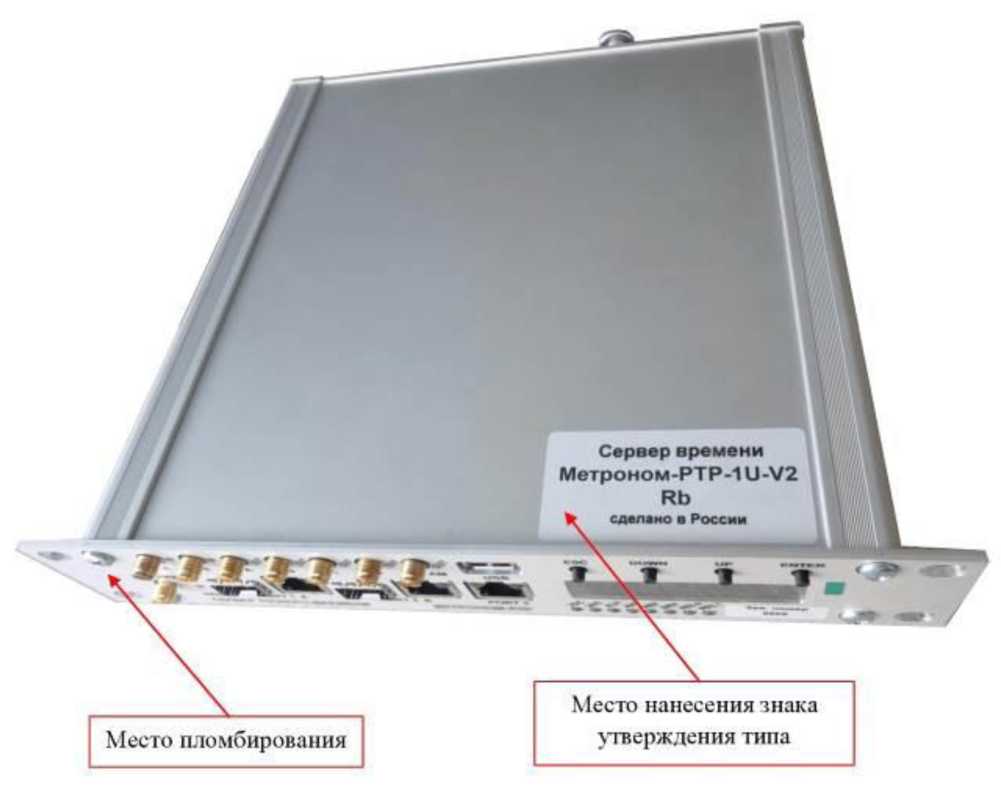

Рисунок 2 - Внешний вид сервера времени Метроном-РТР-1и-¥2 в сером корпусе
Сервер времени
Метроном-РТР-1 U-V2

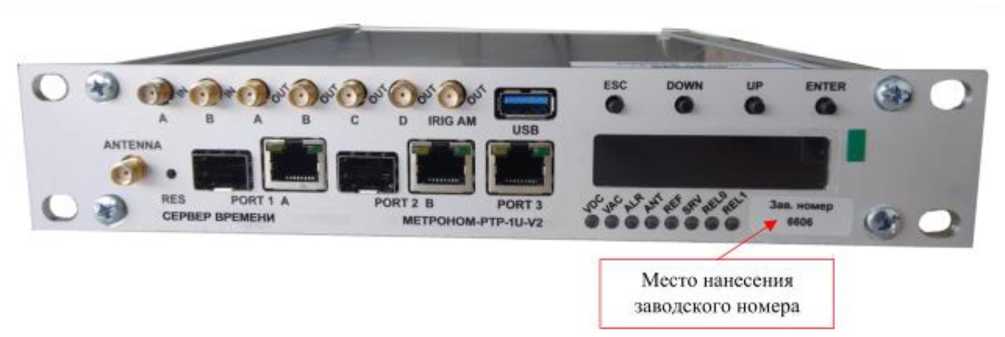

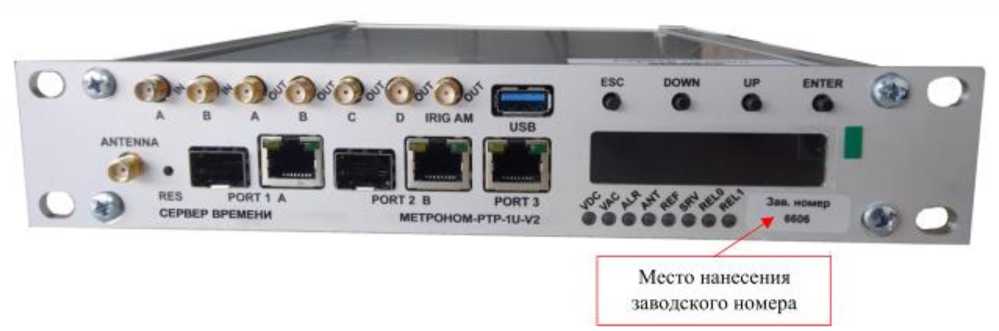

Рисунок 3 - Передняя панель сервера времени Метроном-РТР-1и-¥2 с обозначениями разъемов
Место нанесения занодского номера

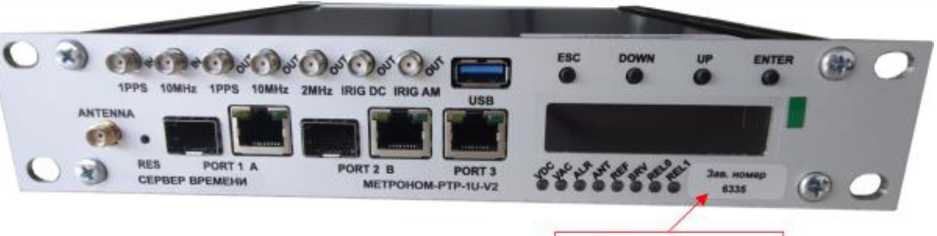

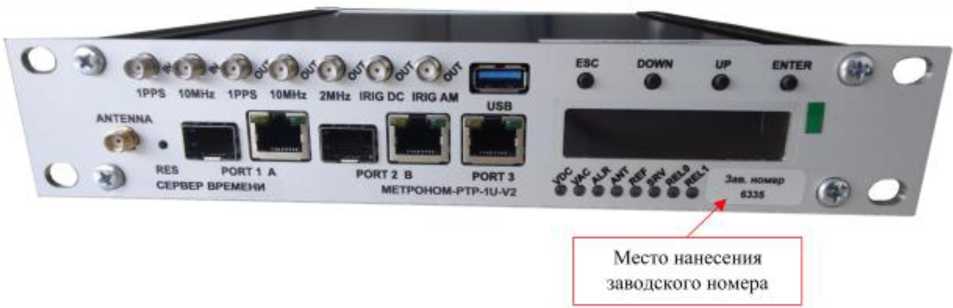

Рисунок 4 - Передняя панель сервера времени Метроном-РТР-1и-¥2 с обозначениями разъемов
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Сервер времени |
Метроном-РТР-1и-¥2 |
1 шт. |
|
Комплект монтажный в 19-дюймовую стойку |
- |
1 шт. |
|
Комплект разъемов питания и реле |
- |
1 шт. |
|
Кабель сетевой 220В с 3-х полюсной вилкой |
- |
1 шт. |
|
Антенна ГЛОНАСС/GPS/BeiDou Радиус-50 * |
Антенна |
1 шт. |
|
Антенный кабель с разъемами * |
- |
1 шт. |
|
Разрядник грозозащиты * |
- |
1 шт. |
|
Руководство по эксплуатации |
КБМТ.468150.20 РЭ |
1 экз. |
|
Паспорт |
КБМТ.468150.20 ПС |
1 экз. |
|
Примечание -* - поставляется по запросу. Состав и тип уточняется при заказе. | ||
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности привязки метки времени (1PPS) относительно шкалы времени UTC(SU) при наличии синхронизации по сигналам ГНСС, нс |
±100 |
|
Пределы допускаемой абсолютной погрешности привязки метки времени (1PPS) относительно шкалы времени UTC(SU) при отсутствии синхронизации по сигналам ГНСС в течение 24 часов, мкс:
|
±30 ±2 |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение | |
|
Модификация ОСХО |
Модификация Rb | |
|
Рабочие условия применения: - температура окружающей среды, °С |
от -25 до +50 |
от -5 до +50 |
|
- относительная влажность, %, не более |
95 |
95 |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 115 до 240 | |
|
- частота переменного тока, Гц |
от 47 до 63 | |
|
- напряжение постоянного тока (основного), В |
от 24 до 60 | |
|
- напряжение постоянного тока (резервного), В |
от 24 до 60 | |
|
Габаритные размеры сервера, мм, не более: - высота |
44 | |
|
- ширина |
240 | |
|
- длина |
205 | |
|
Масса, кг, не более: |
2 | |
