Сведения о средстве измерений: 94496-25 Контроллеры программируемые логические UN

Номер по Госреестру СИ: 94496-25
94496-25 Контроллеры программируемые логические UN
(Обозначение отсутствует)

Назначение средства измерений:
тексту - UN) Контроллеры программируемые логические UN (далее по предназначены для измерения выходных аналоговых сигналов от первичных измерительных преобразователей в виде напряжения и силы постоянного тока, сопротивления, сигналов термопар (ТП) и термопреобразователей сопротивления (ТС), преобразования цифрового сигнала в аналоговый и на основе получаемой измерительной информации выработки сигналов регулирования параметров технологического процесса, сигнализации, диспетчерского управления. выдачи сигналов

сертификация программного обеспечения
Внешний вид. Контроллеры программируемые логические UN, http://oei-analitika.ru рисунок № 1
Внешний вид.
Контроллеры программируемые логические UN
Рисунок № 1
Внешний вид. Контроллеры программируемые логические UN, http://oei-analitika.ru рисунок № 2
Внешний вид.
Контроллеры программируемые логические UN
Рисунок № 2
Внешний вид. Контроллеры программируемые логические UN, http://oei-analitika.ru рисунок № 3
Внешний вид.
Контроллеры программируемые логические UN
Рисунок № 3
Внешний вид. Контроллеры программируемые логические UN, http://oei-analitika.ru рисунок № 4
Внешний вид.
Контроллеры программируемые логические UN
Рисунок № 4

Общие сведения

Дата публикации - 30.01.2025
Срок свидетельства - 29.01.2030
Номер записи - 196268
ID в реестре СИ - 1422963
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

UN1200,

Производитель

Изготовитель - "Shenzhen UniMAT Automation Technology Co., Ltd"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Оренбург - административный центр Оренбургской области России и Оренбургского района, составляющий вместе с 10 сельскими поселениями отдельное муниципальное образование - город Оренбург со статусом городского округа. Один из крупнейших городов Южного Урала. Город расположен в Южном Приуралье, на реке Урал (Яик), недалеко от впадения в нее реки Сакмара. Оренбург находится в 1475 км к юго-востоку от Москвы.

В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.

Отчет "Анализ рынка поверки в Оренбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Оренбург.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1095 дн.

Приказы РСТ, где упоминается данный тип СИ

№186 от 2025.01.29 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Контроллеры программируемые логические UN (Обозначение отсутствует)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений "Shenzhen UniMAT Automation Technology Co., Ltd"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
94496-25
29.01.2030
Контроллеры программируемые логические UN, Обозначение отсутствует
"Shenzhen UniMAT Automation Technology Co., Ltd" (КИТАЙ )
ОТ
МП
3 года
Отчет позволяет получить сведения о владельцах средств измерений конкретного производителя и типа СИ.
Для построения отчета необходимо в выпадающем списке выбрать интересующего производителя, а также тип СИ (селектор позволяет выбирать из списка несколько записей) и нажать кнопку [Далее].
В процессе построения отчета будет сформирована таблица, содержащая следующие колонки: Владелец, Производитель, Тип СИ и наименование, Кол-во поверок, Кол-во СИ. Последняя колонка является кликабельной и служит для отображения списка средств измерений.

Стоимость 200 руб. или по подписке

Кто поверяет Контроллеры программируемые логические UN (Обозначение отсутствует)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "НИЦ ПМ - РОСТЕСТ"
(RA.RU.311341)
  • UN1200
  • 1 1 0 0 1 1 0

    Стоимость поверки Контроллеры программируемые логические UN (Обозначение отсутствует)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (ПО) UN состоит из: встроенного программного обеспечения (ВПО) и внешнего, устанавливаемое на персональный компьютер.

    ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память измерительных модулей в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит.

    Уровень защиты ВПО от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний».

    Внешнее программное обеспечение (ПО) UN состоит из программных компонентов, обеспечивающих выполнение различных функций. В процессе установки производится выбор компонентов внешнего ПО для установки на оборудовании UN, в зависимости от его назначения.

    Защита внешнего ПО от непреднамеренных и преднамеренных несанкционированных изменений ПО (в том числе, его метрологически значимой части и измеренных данных) осуществляется:

    • - автоматическим контролем целостности всех компонентов ПО;

    • - автоматическим контролем доступа к компонентам ПО и внесению изменений в конфигурацию UN, согласно правам доступа пользователя;

    • - автоматическим ведением журнала событий и журнала сигнализаций;

    • - ограничением доступа к носителям и устройствам записи информации.

    Уровень защиты внешнего ПО «средний» в соответствии с Р 50.2.077-2014. Метрологические характеристики UN оцениваются с учетом влияния ПО.

    Идентификационные данные программного пакета приведены в таблице 1.

    Таблица 1 -

    данные внешнего ПО UN

    Идентификационные данные (признаки)

    Значения

    Идентификационное наименование ПО

    TIA Portal SIMATIC STEP 7 Professional

    SIMATIC STEP 7

    Номер версии (идентификационный номер) ПО, не ниже

    не ниже TIA V11

    не ниже Classic V5.3

    Цифровой идентификатор ПО

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в разделе 3 руководства по эксплуатации.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

    ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;

    ГОСТ Р 51841-2001 (МЭК 61131-2) «Программируемые контроллеры. Общие технические требования и методы испытаний»;

    Стандарт предприятия. Контроллеры программируемые логические UN.

    Правообладатель

    «Shenzhen UniMAT Automation Technology Co., Ltd», Китай Адрес: 1201, Guoxin Investment Building, Hi-tech South 7th Avenue, Nanshan District, Shenzhen, China

    Изготовитель

    «Shenzhen UniMAT Automation Technology Co., Ltd», Китай Адрес: 1201, Guoxin Investment Building, Hi-tech South 7th Avenue, Nanshan District, Shenzhen, China

    Испытательный центр

    «Всероссийский
    Федеральное государственное бюджетное учреждение научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
    Телефон: +7 (495) 437-55-77
    Факс: +7 (495) 437-56-66
    E-mail: office@vniims.ru
    Web-сайт: www.vniims.ru

    Правообладатель

    «Shenzhen UniMAT Automation Technology Co., Ltd», Китай Адрес: 1201, Guoxin Investment Building, Hi-tech South 7th Avenue, Nanshan District, Shenzhen, China

    UN изготавливаются в двух модификациях: UN300 и UN1200. Принцип действия UN основан на аналого-цифровом и

    цифро-аналоговом преобразовании сигналов. UN осуществляют также прием, обработку и формирование цифровых и дискретных сигналов, регулирование технологического процесса.

    UN относятся к проектно-компонуемым изделиям, имеющим модульную структуру, и состоят из соединенных согласно требуемой конфигурации блоков и модулей из числа следующих:

    • - главного модуля процессора;

    • - модулей связи;

    • - модулей питания;

    • - модулей ввода/вывода сигналов.

    В качестве главного модуля процессора предполагается использование CPU Siemens серии S7-300 для контроллеров серии UN300 и CPU Siemens серии S7-1200 для контроллеров серии UN1200. Данные модули CPU полностью совместимы с модулями ввода-вывода сигналов UN, приведенными в таблицах 2 и 5. Модификации модулей ввода/вывода сигналов UN отличаются количеством и типом входных и выходных сигналов, а также исполнением корпуса. UN устанавливаются в стойках, электротехнических шкафах.

    Заводской номер в виде цифрового или буквенно-цифрового обозначения, однозначно идентифицирующий модуль из состава UN, наносится типографским способом на информационную таблицу, располагающуюся на каждом модуле.

    Фотография общего вида UN представлена на рисунке 1, фотографии модулей с заводским номером представлены на рисунках 2-5.

    Внешний вид. Контроллеры программируемые логические UN (Обозначение отсутствует), http://oei-analitika.ru

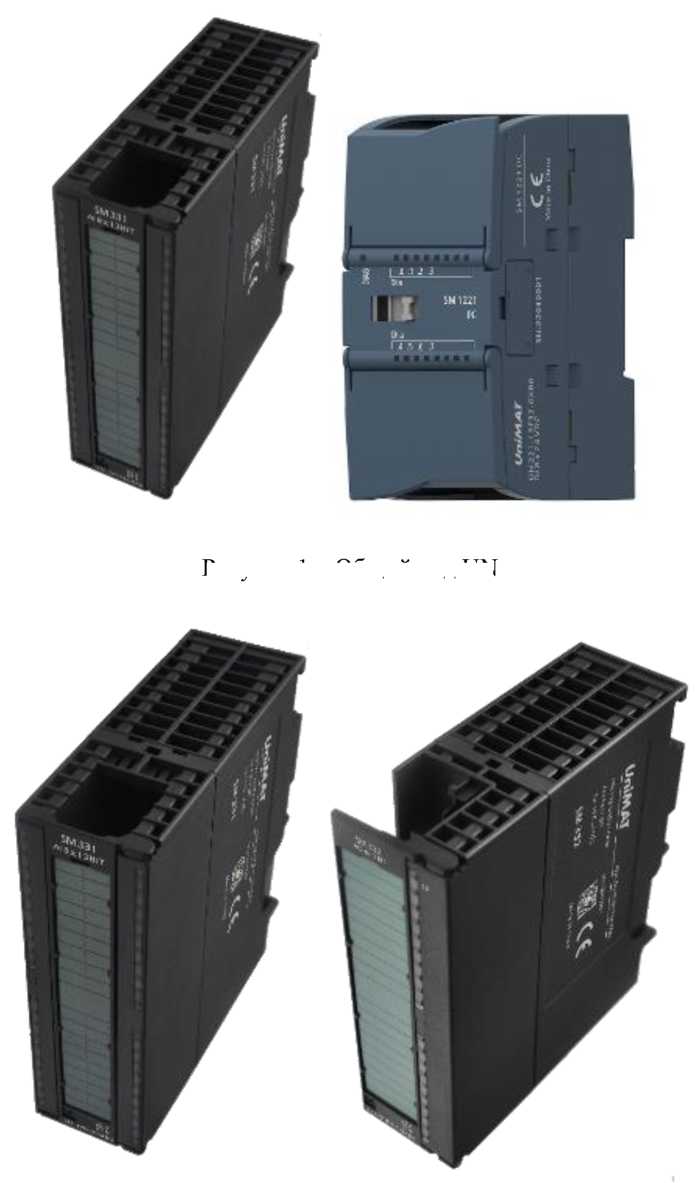

    Рисунок 1 - Общий вид UN

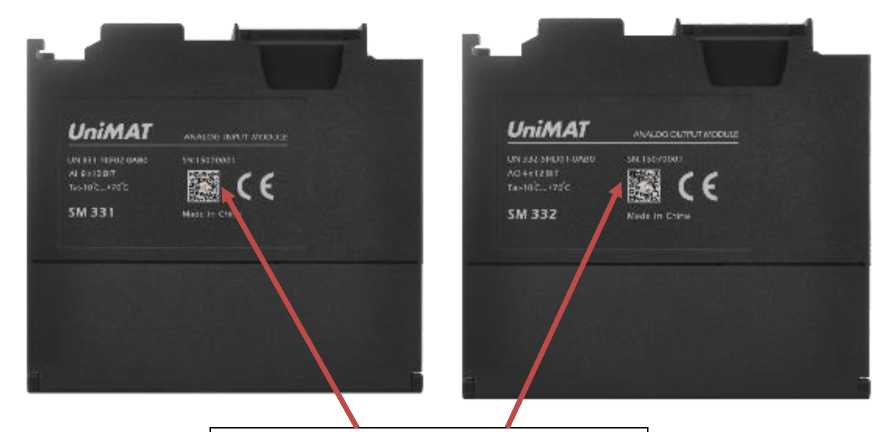

    Рисунок 2 - Общий вид модулей UN модификации UN300

    Внешний вид. Контроллеры программируемые логические UN (Обозначение отсутствует), http://oei-analitika.ru

    Место нанесения заводского номера

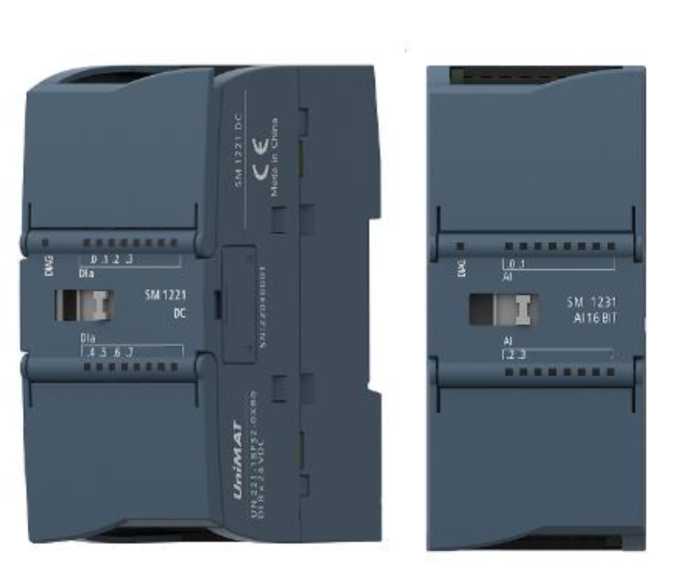

    Рисунок 3 - Общий вид модулей UN модификации UN300 с указанием места нанесения заводского номера

    Внешний вид. Контроллеры программируемые логические UN (Обозначение отсутствует), http://oei-analitika.ru

    Рисунок 4 - Общий вид модулей UN модификации UN1200

    Внешний вид. Контроллеры программируемые логические UN (Обозначение отсутствует), http://oei-analitika.ru

    Место нанесения заводского номера

    Рисунок 5 - Общий вид модулей UN модификации UN1200 с указанием места нанесения заводского номера

    Пломбирование модулей UN не предусмотрено.

    Нанесение знака поверки на средство измерений не предусмотрено.


    Таблица 10 - Комплектность UN

    Наименование

    Обозначение

    Количество, шт./экз.

    UN*

    -

    1

    Руководство по эксплуатации

    -

    1

    *модификация и состав определяется спецификацией заказа


    Таблица 2 - Метрологические характеристики UN модификация UN300

    Тип модуля5

    Диапазон сигнала на входе2/вх. сопр.

    Диапазоны выходных сигналов, (разрядность цифрового сигнала)

    Пределы допускаемой погрешности при работе в диапазоне температур от +20 до +26 °С включ.

    Пределы допускаемой погрешности при работе в диапазоне температур от 0 до +20 °С не включ.,

    св. +26 до +55 °С

    Модули ввода аналоговых сигналов UN 331

    UN 331-

    7KF0x-

    xxxx

    от -80 до +80 мВ/10 МОм от -250 до +250 мВ/10 МОм; от -500 до +500 мВ/10 МОм от -1 до +1 B/10 МОм

    от -2,5 до +2,5 B/100 кОм; от -5 до +5 B/100 кОм;

    от -10 до +10 B/100 кОм; от 1,0 до 5 B/100 кОм от -3,2 до +3,2 мА; _____от -10 до +10 мА_____ от 4 до 20 мА/25 Ом;

    от -20 до +20 мА/25 Ом от 0 до 150 Ом/10 МОм; от 0 до 300 Ом/10 Мом;

    от 0 до 600 Ом/10 МОм R от ТС по ГОСТ 6651-2009: Pt100/10 Мом а = 0,00385 °С-1

    U от ТП

    по ГОСТ Р 8.585-2001:

    E, N, J, K /10 МОм; L/10 МОм (от -100 до 850 °С)

    15 бит + знак

    Y = ±0,7 %

    Y = ±1,0 %

    Y = ±0,4 %

    Y = ±0,6 %

    Y = ±0,6 %

    Y = ±0,8 %

    Y = ±0,5 %

    Y = ±0,7 %

    Y = ±0,5 %

    Y = ±0,7 %

    Y = ±0,5 %

    Y = ±0,7 %

    Y = ±0,6 %*)

    Y = ±0,8 %*)

    Y = ±0,8 %

    Y = ±1,1 %

    Лист № 6 Всего листов 13

    Продолжение таблицы 2

    Тип

    модуля5

    Диапазон сигнала на Bxoge2/Bx. сопр.

    Диапазоны выxодныx сигналов, (разрядность цифрового сигнала)

    Пределы допускаемой погрешности при работе в диапазоне температур от +20 до +26 °С включ.

    Пределы допускаемой погрешности при работе в диапазоне температур от 0 до +20 °С не включ., св. +26 до +55 °С

    UN 331-

    1KF0X-

    хххх

    от -50 до +50 мВ/100 кОм; от -500 до +500 мВ/100 кОм;

    от -1 до +1 В/100 кОм

    12 бит + знак

    Y = ±0,3 %

    Y = ±0,5 %

    от -5 до +5 В/100 кОм

    Y = ±0,4 %

    Y = ±0,6 %

    от -10 до +10 В/100 кОм

    от 1 до 5 В/100 кОм

    от 0 до 10 В/100 кОм

    от -20 до +20 мА/50 Ом; от 0 до 20 мА/50 Ом; от 4 до 20 мА/50 Ом

    Y = ±0,3 %

    Y = ±0,5 %

    от 0 до 6 кОм/100 МОм; от 0 до 600 Ом/100 МОм

    Y = ±0,3 %

    Y = ±0,5 %

    R от ТС по ГОСТ

    6651-2009: Pt100/100 Мом а = 0,00385 °С-1

    Л = ±1,0 Т*'

    Л = ±2,0 Т

    Л = ±2,5 Т*'

    Л = ±2,7 Т

    R от ТС: Ni100/100 Мом, Ni1000/100 Мом а = 0,00618 °С-1

    Л = ±0,8 Т

    Л = ±1,0 Т*'

    UN 331-7PF0X-хххх

    R от ТС по ГОСТ 6651-2009: Pt50, Pt100, Pt200 а = 0,00385 оС-1; 50М, 100М а = 0,00428 оС-1; Ni100, Ni120, Ni 200, Ni500, Ni1000 а = 0,00617 °С-1

    15 бит + знак

    Л = ±0,7Т

    Л = ±5,0 Т

    R от ТС по ГОСТ 6651-2009:

    Pt10 а = 0,00385 оС-1;

    10М а = 0,00428 °С-1

    Л = ±1,0 Т

    Л = ±3,0 Т

    от 0 до 150 Ом; от 0 до 300 Ом; от 0 до 600 Ом

    Y = ±0,07 %

    Y = ±0,5 %

    UN 331-7PF1x-xxxx

    U от ТП по ГОСТ Р 8.585-2001:

    B, S, T, R, E, N, J, K

    15 бит + знак

    см. табл. 4

    см. табл. 4

    Тип

    модуля5

    Диапазон сигнала на вxоде2/вx. сопр.

    Диапазоны выxодныx сигналов, (разрядность цифрового сигнала)

    Пределы допускаемой погрешности при работе в диапазоне температур от +20 до +26 °С включ.

    Пределы допускаемой погрешности при работе в диапазоне температур от 0 до +20 °С не включ., св. +26 до +55 °С

    Модули вывода аналоговых сигналов UN 332

    UN 332-

    5HD0x-

    хххх

    12 бит

    от -10 до

    +10 В; от 0 до 10 В; от 1 до 5 В

    Y = ±0,4 %

    Y = ±0,7 %

    от -20 до

    +20 мА; от 0 до 20 мА; от 4 до 20 мА

    Y = ±0,5 %

    Y = ±0,6 %

    UN 332-5HF0x-хххх

    12 бит

    от -10 до

    +10 В; от 0 до 10 В; от 1 до 5 В

    Y = ±0,4 %

    Y = ±0,5 %

    от -20 до

    +20 мА; от 0 до 20 мА; от 4 до 20 мА

    Y = ±0,5 %

    Y = ±0,6 %

    Примечания:

    • 1. Y - пределы допускаемой приведенной погрешности ИК в процентах от разности верхней и нижней границ диапазона сигнала на входе ИК;

    Л - пределы допускаемой абсолютной погрешности ИК;

    • 2. Диапазоны измерений сигналов от ТС для модуля UN 331-7PF0x-xxxx указаны в таблице 3;

    • 3. Диапазоны и пределы gоnускаемыx погрешностей измерения сигналов от ТП для модуля UN 331-7PF1x-xxxx указаны в таблице 4;

    • 4. Указанные значения пределов допускаемой абсолютной погрешности Л включают в себя дополнительную погрешность, обусловленную погрешностью автоматической компенсации температуры свобоgныx концов ТП;

    • 5. Допускают наличие буквенныx или цифровыx значений в обозначении типа модуля UN, указанныx после приведенного в столбце 1 обозначения типа модуля и отвечающиx за метрологически незначимую часть модуля;

    • 6. *) климатическое исполнение модуля.

    Таблица 3 - Тип ТС и диапазоны

    Таблица 4 - Тип ТП, диапазоны измерений и пределы допускаемых погрешностей измерений сигналов от ТП для UN 331-7PF1х-хххх

    Тип

    ТП

    Диапазон измерений, C

    Пределы допускаемой Л погрешности при работе в диапазоне температур от +20 до +26 °С включ.

    Пределы допускаемой Л погрешности при работе в диапазоне температур от 0 до +20 °С не включ., св. +26 до +55 °С

    B

    от 200 °C до 800

    ±2,0 C

    ±2,5 C

    от 800 C до 1820

    ±1,0 C

    ±2,3 C

    S

    от -50 C до +100

    ±1,0 °C

    ±2,0 C

    от 100 C до 1769

    ±0,5 °C

    ±1,7 °C

    T

    от -230 C до -200

    ±1,0 C

    ±1,5 °C

    от -200 C до +400

    ±0,5 °C

    ±0,7 C

    R

    от -50 C до +100

    ±0,5 °C

    ±1,8 °C

    от 100 C до 1769

    ±0,5 C

    ±1,5 °C

    E

    от -230 C до -200

    ±1,0 °C

    ±1,5 °C

    от -200 C до +1000

    ±0,5 °C

    ±1,2 C

    N

    от -200C до -150

    ±1,0 °C

    ±3,0 C

    от -150 C до +1300

    ±0,5 °C

    ±2,2 C

    J

    от -210 C до -150

    ±1,0 °C

    ±1,7 C

    от -150 C до +1200

    ±0,5 °C

    ±1,4 °C

    K

    от -220C до -150

    ±1,0 C

    ±2,9 C

    от -150 C до +1372

    ±0,5 °C

    ±2,1 °C

    Примечания:

    Л - пределы допускаемой абсолютной погрешности ИК.

    Пределы допускаемой абсолютной погрешности указаны без учета погрешности канала компенсации температуры холодного спая ТП. Пределы абсолютной погрешности внутреннего канала компенсации ±5 °С.

    Таблица 5 - Метрологические характеристики UN модиф

    икация UN1200

    Тип

    модуля5

    Диапазон сигнала на входе2/вх. сопр.

    Диапазоны выходных сигналов, (разрядность цифрового сигнала)

    Пределы допускаемой погрешности при работе в диапазоне температур от +20 до +26 °С включ.

    Пределы допускаемой погрешности при работе в диапазоне температур от 0 до +20 °С не включ., св. +26 до +55 °С

    Модули ввода аналоговых сигналов UN 231

    UN 231-

    4HD3x-

    xxxx

    от -2,5 до +2,5 B; от -5 до +5 B;

    от -10 до +10 B; от 0 до +20 мА; от 4 до +20 мА

    12 бит + знак

    Y = ±0,1 %

    Y = ±0,2 %

    UN 231-4HF3x-xxxx

    от -2,5 до +2,5 B; от -5 до +5 B;

    от -10 до +10 B; от 0 до +20 мА; от 4 до +20 мА

    12 бит + знак

    Y = ±0,1 %

    Y = ±0,2 %

    по ГОСТ 6651-2009 для UN 331-7PF0x-xxxx

    Тип ТС

    Диапазон измерений,

    Ptlxxx а = 0,00385 °С-1

    от -200 до +850

    Pt1xxx*) а = 0,00385 °С-1

    от -120 до +130

    Nilxxx а = 0,00617 оС 1

    от -60 до +180

    Nilxxx*) а = 0,00617 "С 1

    от -60 до +180

    xxxM а = 0,00428 "С-1

    от -60 до +180

    xxxM*) а = 0,00428 "С-1

    от -50 до +150

    *) климатическое исполнение модуля

    Тип

    модуля5

    Диапазон сигнала на входе2/вх. сопр.

    UN 231-5PD3x-xxxx

    R от ТС по ГОСТ

    6651-2009: Pt50, Pt100, Pt200, Pt500, Pt1000 а = 0,00385 оС-1;

    R от ТС: Ni100, Ni120, Ni 200, Ni500, Ni1000 а = 0,00672 оС-1

    UN 231-

    5PF3x-

    xxxx

    R от ТС по ГОСТ

    6651-2009:

    Pt10 а = 0,00385 оС-1;

    10М, 50М, 100М а = 0,00428 °С-1

    от 0 до 150 Ом; от 0 до 300 Ом; от 0 до 600 Ом

    UN 231-5QD3x-xxxx

    UN 231-5QF3x-xxxx

    U от ТП по ГОСТ

    Р 8.585-2001:

    J, K, T, E, R, S, B, N

    Диапазоны выходных сигналов,

    (разрядность

    цифрового сигнала)

    15 бит + знак

    15 бит + знак

    Пределы допускаемой погрешности при работе в диапазоне температур от +20 до +26 °С включ.

    Пределы допускаемой погрешности при работе в диапазоне температур от 0 до +20 °С не включ., св. +26 до +55 °С

    Л = ±0,5^

    Л = ±1,0 C

    Л = ±1,5 °C

    Л = ±2,0 C

    Y = ±0,05 %

    Y = ±0,1 %

    см. табл. 7

    см. табл. 7

    Модули вывода аналоговых сигналов UN 232

    UN 232-4HB3x-xxxx

    14 бит по напряжению и

    13 бит по току

    UN 232-4HD3x-xxxx

    от -10 до +10 B;

    от 0 до +20 мА;

    от 4 до +20 мА от -10 до

    +10 B; от 0 до +20 мА;

    от 4 до +20 мА

    Y = ±0,3 %

    Y = ±0,6 %

    Y = ±0,3 %

    Y = ±0,6 %

    Тип

    модуля5

    Диапазон сигнала на вxоде2/вx. сопр.

    Диапазоны выxодныx сигналов, (разрядность цифрового сигнала)

    Пределы допускаемой погрешности при работе в диапазоне температур от +20 до +26 °С включ.

    Пределы допускаемой погрешности при работе в диапазоне температур от 0 до +20 °С не включ., св. +26 до +55 °С

    Модули ввода-вывода аналоговых сигналов UN 234

    UN 234-4HE3x-xxxx

    от -2,5 до +2,5 B; от -5 до +5 B;

    от -10 до +10 B; от 0 до +20 мА; от 4 до +20 мА

    12 бит + знак

    Y = ±0,1 %

    Y = ±0,2 %

    14 бит по напряжению и

    13 бит по току

    от -10 до

    +10 B;

    от 0 до

    +20 мА;

    от 4 до

    +20 мА

    Y = ±0,3 %

    Y = ±0,6 %

    Примечания:

    • 1. Y - пределы допускаемой приведенной погрешности ИК в процентах от разности верхней и нижней границ диапазона сигнала на входе ИК;

    Л - пределы допускаемой абсолютной погрешности ИК;

    • 2. Диапазоны измерений сигналов от ТС для модулей UN 231-5PD3x-xxxx, UN 231-5PF3x-xxxx указаны в таблице 6;

    • 3. Диапазоны и пределы допускаемых погрешностей измерения сигналов от ТП для модулей UN 231-5QD3x-xxxx, UN 231-5QF3x-xxxx указаны в таблице 7;

    • 4. Указанные значения пределов допускаемой абсолютной погрешности Л включают в себя дополнительную погрешность, обусловленную погрешностью автоматической компенсации температуры свобоgныx концов ТП;

    • 5. Допускают наличие буквенныx или цифровыx значений в обозначении типа модуля UN, указанныx после приведенного в столбце 1 обозначения типа модуля и отвечающиx за метрологически незначимую часть модуля.

    Таблица 6 - Тип ТС и диапазоны

    Таблица 7 - Тип ТП, диапазоны измерений и пределы допускаемых погрешностей измерений

    сигналов от Т

    П для UN 23|-5QD3\-\\\\, UN

    23|-5QF3\-\\\\

    Тип

    ТП

    Диапазон измерений,

    Пределы допускаемой основной погрешности, Л

    Пределы допускаемой погрешности при рабочи\ условия\ эксплуатации, Л

    J

    от -150 °C до +1200

    ±0,3 C

    ±0,6 C

    K

    от -200 C до +1300

    ±0,4 C

    ±1,0 C

    T

    от -200 C до +400

    ±0,5 C

    ±1,0 C

    E

    от -200 C до +1000

    ±0,3 C

    ±0,6 C

    R

    от 100 C до 1700

    ±|,0 C

    ±2,5 C

    S

    от 100 C до 1700

    ±|,0 C

    ±2,5 C

    N

    от -200 C до +1300

    ±|,0 C

    ±1,6 C

    Примечания:

    Л - пределы допускаемой абсолютной погрешности ИК.

    Пределы допускаемой абсолютной погрешности указаны без учета погрешности канала компенсации температуры холодного спая ТП. Пределы абсолютной погрешности внутреннего канала компенсации ±1,5 °С. При использовании внешнего канала компенсации температуры холодного спая, пределы абсолютной погрешности вычисляются следующим образом: пределы абсолютной погрешности используемого ТС +0,1 °С.

    Таблица 8 - Основные технические характеристики UN модификация UN300

    Наименование характеристики

    Значение

    Питание от сети переменного тока:

    • - напряжение, В

    • - частота, Гц

    от 85 до 264

    от 47 до 63

    Нормальные условия эксплуатации:

    Температура окружающего возду\а, °С

    от +20 до +26 °С включ.

    Относительная влажность окружающего возду\а, без конденсации, %

    от 5 до 95

    Рабочие условия эксплуатации:

    Температура окружающего возду\а, °С

    Горизонтальная установка: от 0 до +20 °С, св. +26 до +55 °С Вертикальная установка: от 0 до +20 °С,

    св. +26 до +45 °С

    Относительная влажность окружающего возду\а, без конденсации, %

    от 5 до 95

    Таблица 9 - Основные технические

    UN1200

    UN

    Наименование характеристики

    Значение

    Питание от сети переменного тока:

    • - напряжение, В

    • - частота, Гц

    от 85 до 264

    от 47 до 63

    Нормальные условия эксплуатации:

    Температура окружающего воздуха, °С

    от +20 до +26 °С включ.

    Относительная влажность окружающего воздуха, без конденсации, %

    от 5 до 95

    Рабочие условия эксплуатации:

    Температура окружающего воздуха, °С

    Горизонтальная установка: от 0 до +20 °С,

    св. +26 до +55 °С

    Вертикальная установка: от 0 до +20 °С,

    св. +26 до +45 °С

    Относительная влажность окружающего воздуха, без конденсации, %

    от 5 до 95
