Номер по Госреестру СИ: 94489-25
94489-25 Приборы измерительные цифровые
(UNiT)
Назначение средства измерений:
Приборы измерительные цифровые UNiT (далее - приборы) предназначены для измерений силы, напряжения и частоты переменного тока, активной, реактивной и полной электрической мощности в трехфазных сетях переменного тока с номинальной частотой 50 и 60 Гц, с возможностью передачи результатов измерений по цифровым каналам обмена информацией (RS-485 и Ethernet) или их отображением на одном из трех дисплеев.
Внешний вид.
Приборы измерительные цифровые
Рисунок № 1
Внешний вид.
Приборы измерительные цифровые
Рисунок № 2
Общие сведения
Дата публикации - 29.01.2025
Срок свидетельства - 29.01.2030
Номер записи - 196261
ID в реестре СИ - 1422956
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
UNiT,
Производитель
Изготовитель - Общество с ограниченной ответственностью "СКБ Электронного Приборостроения" (ООО "СКБ Электронного Приборостроения")
Страна - РОССИЯ
Населенный пункт - Московская обл., г. Черноголовка
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "ET_3 Аттестованные эталоны единиц величин" состоит из 7 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Источником данных для построения отчета являются два реестра ФГИС АРШИН: реестр "Эталоны единиц величин" и реестр "Государственные первичные эталоны Российской Федерации
Отчет содержит как общую статистику по аттестованным эталонам единиц величин: кол-во эталонов, кол-во организаций-владельцев, среднее кол-во эталонов на организацию, кол-во частных и государственных эталонов, так и более сложную аналитику.
График "У кого сколько эталонов единиц величин" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
На графиках "Распределение эталонов по видам измерений и годам" приводятся столбчатые диаграммы распределения эталонов по видам измерений и годам (в штуках и процентном соотношении). Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Возраст парка эталонов единиц величин" представляет информацию по возрасту (дате производства) и количеству аттестованных эталонов единиц величин.
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 20
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№186 от 2025.01.29 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Приборы измерительные цифровые (UNiT)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "СКБ Электронного Приборостроения" (ООО "СКБ Электронного Приборостроения")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
94489-25 29.01.2030 |
Приборы измерительные цифровые, UNiT Общество с ограниченной ответственностью "СКБ Электронного Приборостроения" (ООО "СКБ Электронного Приборостроения") (РОССИЯ Московская обл., г. Черноголовка) |
ОТ МП |
4 года |
Кто поверяет Приборы измерительные цифровые (UNiT)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 20 | 20 | 20 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Приборы измерительные цифровые (UNiT)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) приборов состоит внешнего ПО.
Встроенное ПО, обеспечивает работу приборов, прием и измерение и вычисление требуемого набора параметров.
Встроенное ПО записывается в энергонезависимую при производстве. Доступ к перезаписи ПО защищен паролем.
Встроенное ПО является метрологически значимым.
Метрологические характеристики приборов нормированы с учетом встроенного ПО.
из встроенного и
передачу
данных,
память
прибора
влияния
Внешнее ПО предназначено для считывания и записи данных, конфигурации приборов и является метрологически не значимым.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО приборов приведены в таблице 1.
Таблица 1 -
ПО
данные
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
gd_v1.0.0.1.bin pulse96_0_v1.0.0.1.enc pulse96_1_v1.0.0.1.enc pulse_eth_0_v1.0.0.1.enc pulse eth 1 v1.0.0.1.enc |
|
Номер версии (идентификационный номер ПО) |
1.0.0.1 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист формуляра и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 «Работа с устройством» документа ТНГР.411618.001 РЭ «Прибор измерительный цифровой. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2^109 Гц»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10-8 до 100 А в диапазоне частот от 1-10"1 до 1^106 Гц»;
Приказ Росстандарта от 23 июля 2021 г. № 1436 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
ТНГР.411618.001 ТУ «Прибор измерительный цифровой UNiT. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «СКБ Электронного Приборостроения»
(ООО «СКБ Электронного Приборостроения»)
ИНН 5031044021
Адрес юридического лица: 142432, Московская обл., г. о. Черноголовка,
г. Черноголовка, Проезд 1-й, зд. 2А
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)
Принцип действия приборов основан на измерении входных величин и последующем расчете параметров электрической сети.
Приборы измерительные цифровые UNiT являются микропроцессорными программируемыми измерительно-вычислительными устройствами, состоящими из электронного блока, плат и встроенного в него программного обеспечения.
Конструктивно приборы выполнены в пластмассовом корпусе черного цвета с установленными внутри него печатными платами с элементами электронной схемы, процессорным модулем, присоединительными клеммами, клеммами заземления и модулями ввода/вывода сигналов и питания прибора.
На лицевой панели приборов расположены три ряда семисегментных индикаторов для отображения измеренных значений электрических величин. Напротив каждого ряда индикаторов на дополнительном дисплее отображаются наименования и размерности величин.
На задней панели приборов расположены разъемы для подключения внешних соединений и их маркировка.
На боковой панели приборов расположены вентиляционные отверстия и маркировочная табличка с информацией об устройстве.
Приборы содержат три входа измерения тока и три входа измерения напряжения и могут быть подключены непосредственно к первичной сети или через промежуточные преобразователи тока и напряжения.
Серийный номер приборов наносится на маркировочную табличку типографским методом в виде цифрового кода.
Общий вид приборов с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) -пломбировочная наклейка завода-изготовителя, разрушающаяся при вскрытии прибора. Нанесение знака поверки на приборы не предусмотрено.
Место нанесения серийного номера
Место нанесения знака утверждения типа

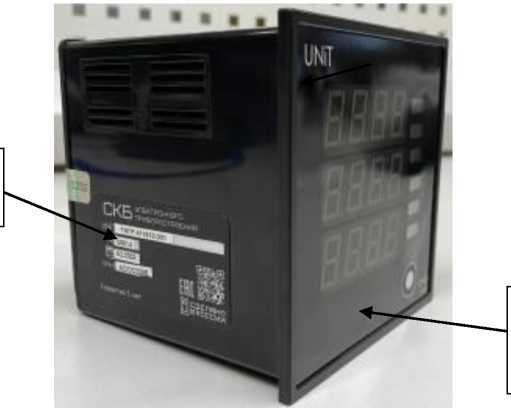

Рисунок 1 - Общий вид приборов с указанием места нанесения знака утверждения типа, места нанесения серийного номера
Пломбировочная наклейка завода-изготовителя

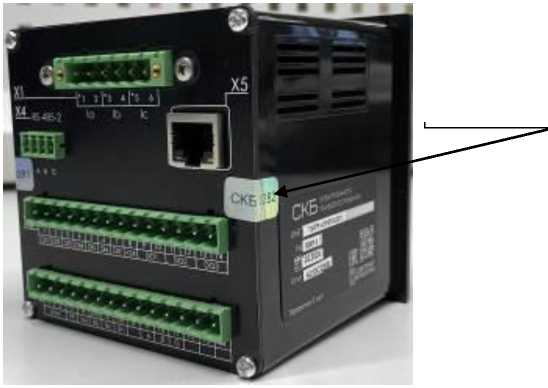

Рисунок 2 - Общий вид приборов с указанием места ограничения доступа к местам настройки (регулировки)
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальные значения силы переменного тока 1ном, А |
1; 5 |
|
Диапазон измерений силы переменного тока, А |
от 0,01^1ном до 2,1^1ном |
|
Номинальные значения напряжения переменного тока ином, В |
100;400 |
|
Диапазон измерений напряжения переменного тока, В |
от 0,05^ином до 1,5^ином |
|
Диапазон измерений частоты переменного тока, Гц |
от 45 до 65 |
|
Диапазоны измерений трехфазной электрической мощности переменного тока:
|
U, В: от 0,05^ином до 1,5^ином I, А: от 0,01^1ном до 2,1^1ном cos ф: от -1 до -0,1 и от 0,1 до 1 U, В: от 0,05^ином до 1,5^ином I, А: от 0,01^1ном до 2,1^1ном sin ф: от -1 до -0,1 и от 0,1 до 1 U, В: от 0,05^ином до 1,5^ином I, А: от 0,01^1ном до 2,1^1ном |
|
Диапазоны измерений коэффициента мощности cos ф |
от -1 до -0,1; от 0,1 до 1 |
|
Пределы допускаемой приведенной (к диапазону измерений силы переменного тока) погрешности измерений силы переменного тока, % |
±0,2 |
|
Пределы допускаемой приведенной (к диапазону измерений напряжения переменного тока) погрешности измерений напряжения переменного тока, % |
±0,2 |
|
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц |
±0,01 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой приведенной (к диапазону измерений трехфазной активной/реактивной/полной электрической мощности переменного тока) погрешности измерений трехфазной активной/реактивной/полной электрической мощности переменного тока, % |
±0,5 |
|
Пределы допускаемой приведенной (к диапазону измерений cos ф) погрешности измерений cos ф, % |
±0,5 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания:
|
220±22 50 |
|
Потребляемая мощность, Вт, не более |
15 |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
96x111x96 |
|
Масса, кг, не более |
0,5 |
|
Условия эксплуатации:
|
от -10 до +55 до 90 от 84,0 до 106,7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
20 |
|
Средняя наработка до отказа, ч, не менее |
250000 |
